CLW5312GPSCDP型东风天龙25方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5312GPSCDP型绿化喷洒车以东风商用车EQ1310GSZ6DJ底盘为动力平台，发动机可选玉柴YCS06270-60（270马力）或YCK08350-60（350马力），通过取力器驱动专用洒水泵。作业时，发动机动力经变速箱取力口传递至洒水泵，将罐体内的水加压后输送至各喷洒管路。

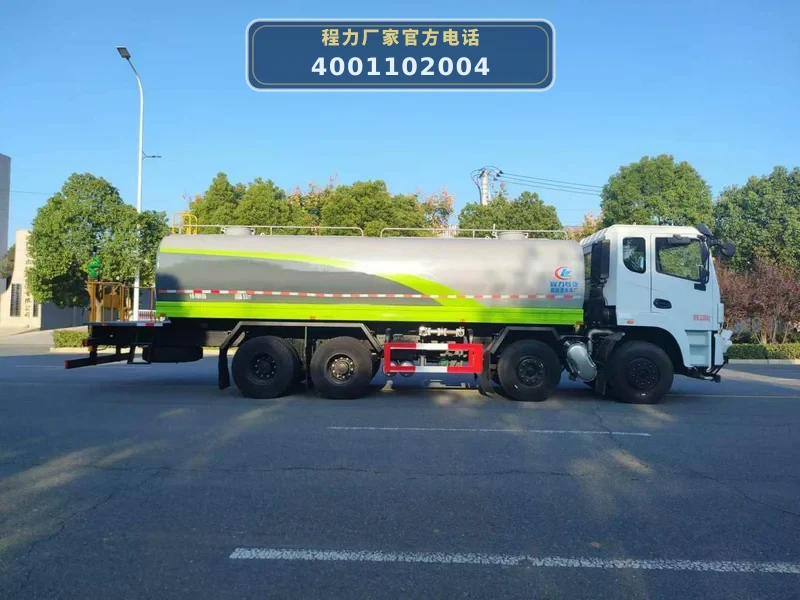

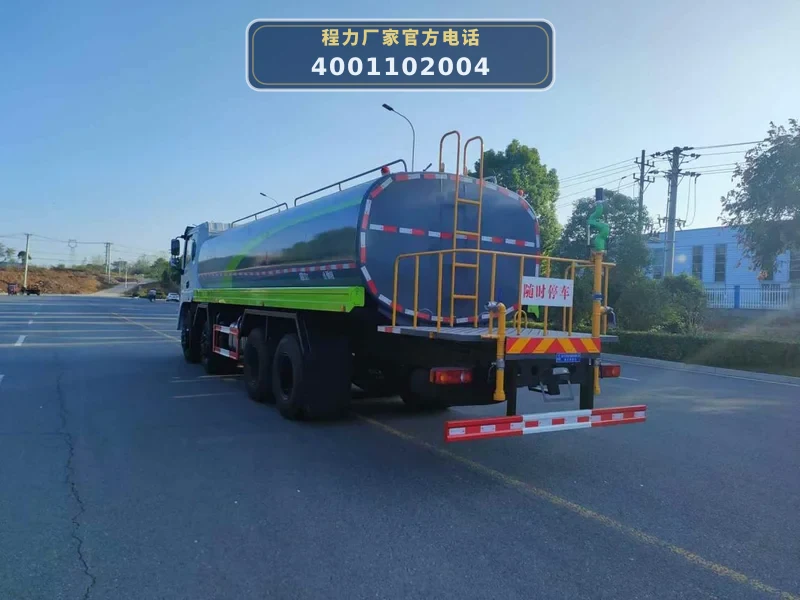

上装由罐体、洒水系统和选装风送式喷雾机组成。罐体公告容积19.33立方米，实际容积25立方米，采用Q235碳钢焊接，内部设有防波板。洒水系统包括前冲（喷）、后洒、侧喷、后工作平台及绿化洒水高压炮，高压炮射程可达30米，喷射形状可调（直冲、大雨、中雨、毛毛雨）。选装的风送式喷雾机由8KW柴油发电机组供电，风机功率2.2KW，水泵功率1.5KW，工作压力1.0-3.5MPa，喷雾流量20L/min，水平射程30米，可遥控调节仰俯角度。

作业时，驾驶员通过驾驶室内的取力器开关控制洒水泵启停。前冲装置用于路面冲洗，后洒和侧喷用于道路抑尘和绿化带灌溉，高压炮用于高空建筑冲洗或远距离喷洒。选装喷雾机通过16个不锈钢喷嘴将水雾化，实现抑尘和农药喷洒功能。罐体底部设有自流阀和消防接头，可实现自吸排水和应急消防功能。

06 / 适用作业场景

• 城乡道路洒水抑尘：利用前冲、后洒和侧喷功能，对城市主干道、次干道及乡镇道路进行洒水降尘，洒水宽度≥16米，可有效抑制扬尘，改善空气质量。
• 园林绿化灌溉与农药喷洒：通过绿化洒水高压炮（射程≥30米）和选装风送式喷雾机，对树木、绿化带、草坪进行灌溉和农药喷洒，雾谱范围50-150um，覆盖面积广，作业效率高。
• 高空建筑冲洗：利用高压炮的可调喷射形状（直冲状），对高空建筑物、广告牌等进行冲洗，最大射程30米，满足城市清洁需求。
• 应急消防辅助：配备消防接头和自吸功能，可在紧急情况下作为临时消防水源，通过洒水炮或消防水带进行灭火辅助作业。
• 运水与排水：罐体有效容积18.42立方米（公告值），实际容积25立方米，可用于临时运水或排水作业，自吸高度≥6米，满足偏远地区供水需求。

07 / 产品核心优势

• 1. 大容量罐体，作业续航长：公告容积19.33立方米，实际容积可达25立方米，罐体尺寸7300×2450×1650mm，单次加水可覆盖更长的作业距离，减少加水频次，提升作业效率。
• 2. 强劲动力底盘，适应复杂工况：采用东风天龙EQ1310GSZ6DJ底盘，轴距1850+3200+1350mm，总质量31000kg，可选玉柴270马力或350马力发动机，匹配法士特变速箱，动力充沛，适合重载和复杂路况。
• 3. 多功能喷洒系统，一车多用：标配前冲、后洒、侧喷、高压炮，高压炮射程≥30米，喷射形状可调；选装风送式喷雾机，水平射程30米，仰俯角度-5~60度（遥控），满足洒水、抑尘、农药喷洒、冲洗等多种作业需求。
• 4. 优质罐体材质与工艺：罐体采用Q235碳钢，封头和隔板厚度5mm，罐体碳钢厚度5mm，隔板厚度3mm，大口径直通球阀、铝合金三通、加粗主管道（76mm），模具压铸成型，无焊缝，防漏水，耐用性强。
• 5. 安全与便利配置齐全：底盘配备ABS（型号3631010-C2000/VIE ABS-Ⅱ），侧后防护采用Q235材质螺栓连接，后防护截面150×50mm，离地高460mm；选装电子水炮、箭头灯（仅作业使用）、塔梯等，提升作业安全性和便利性。

08 / 操作与保养

• 1. 作业前检查：检查罐体、洒水泵、各阀门及管路连接是否紧固，取力器开关是否正常，发动机冷却液和机油液位是否达标。确认前冲、后洒、侧喷及高压炮的喷嘴无堵塞。
• 2. 洒水作业操作：启动发动机，踩下离合器，接通取力器开关，缓慢松开离合器使洒水泵运转。通过驾驶室内的控制阀分别控制前冲、后洒、侧喷和高压炮的启闭。作业结束后先关闭取力器，再熄火。
• 3. 风送式喷雾机操作（选装）：启动8KW柴油发电机组，接通电源，遥控或手动控制风机和水泵。调节仰俯角度（-5~60度）和水平旋转（360度），根据作业需求调整喷雾流量（20L/min）和工作压力（1.0-3.5MPa）。
• 4. 罐体与管路维护：定期清洗罐体内部，防止沉淀物堵塞管路。检查球阀、三通及法兰连接处是否漏水，加注润滑脂保养阀门。冬季作业后需排空罐体和管路内积水，防止冻裂。
• 5. 自吸功能使用：将自吸管路放入水源，打开自流阀和排气阀，启动洒水泵进行自吸，吸程≥6米。自吸完成后关闭排气阀，正常喷洒。注意滤网清洁，防止杂质进入泵体。
• 6. 安全注意事项：作业时确保车辆停放平稳，拉紧手刹。高压炮使用时注意周围人员安全，避免直射行人。选装箭头灯仅在作业状态下使用，行驶时关闭。定期检查ABS系统及防护装置。
