CLW5320GXFPM160/HW型豪沃（国六）16吨泡沫消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5320GXFPM160/HW型泡沫消防车以重汽ZZ5357TXFV464MF5底盘为动力平台，发动机MC11.46-61（功率338kW）通过全功率夹心取力器驱动消防泵。取力器结合后，发动机动力传递至后置CB10/60低压消防泵，泵的额定流量为60L/s，压力1.0MPa。

消防泵从水罐（12000kg）或泡沫罐（4000kg）吸入灭火剂，通过管路系统输出。水罐采用优质钢板防腐处理，泡沫罐为304不锈钢，罐内设有防荡板和浮球液位指示器。管路系统包括Φ150mm吸水口、Φ80mm和Φ65mm出水口、罐内注水管路及放余水管路。泡沫比例混合器（环泵式，3%~6%）将泡沫液与水按比例混合，经消防炮或水枪喷射。

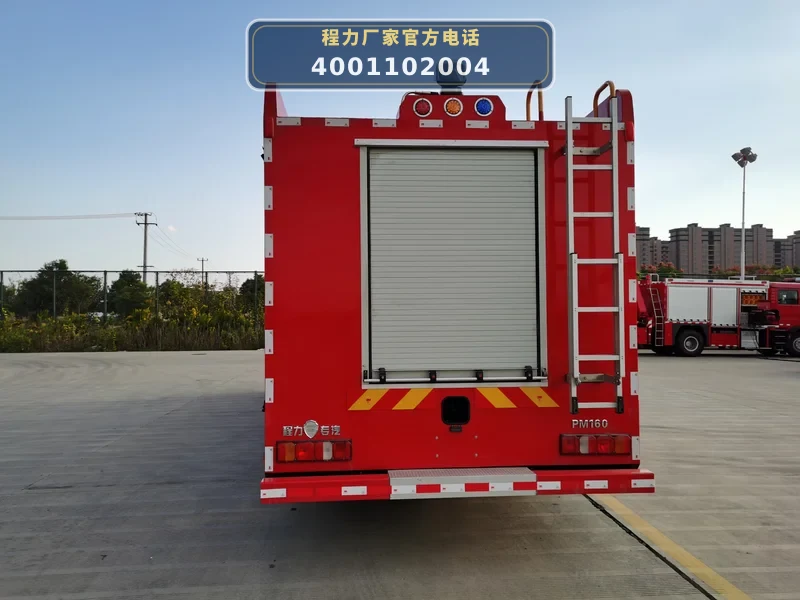

消防炮为PL8/48型，位于水罐顶部，手动控制带锁止机构，流量60L/s，水射程≥60m，泡沫射程≥55m。器材箱及泵房为整体结构，前部器材箱、中部水罐、后部泵房，内部器材架采用铝合金型材，卷帘门带锁。电器系统包括驾驶室顶长排警灯、火场照明灯、器材箱LED照明灯及独立警报电路。

06 / 适用作业场景

• 大型油类火灾扑救：凭借4000kg泡沫液罐和PL8/48消防炮（泡沫射程≥55m），适用于石油化工、油库、加油站等B类火灾的泡沫覆盖灭火。
• 城市建筑火灾供水：水罐容积12000kg，配合CB10/60消防泵（60L/s），可为高层建筑火灾提供持续水源，或通过Φ150mm吸水口从天然水源取水。
• 森林及野外火灾救援：整车总质量31800kg，轴距4600+1400mm，具备一定越野通过性；车顶消防炮可远距离喷射，适合野外火场压制。
• 应急救援与物资运输：器材箱配备消防水带、吸水管、破拆工具等20余种器材，可同时运输消防员（乘员室2+4人）和装备，快速响应。

07 / 产品核心优势

• 大容量水泡沫罐体：水罐容积11.900立方米（12000kg），泡沫液罐容积3.824立方米（4000kg），总容积15.724立方米，满足长时间灭火需求。水罐采用优质钢板防腐，泡沫罐为304不锈钢，罐内设防荡板和浮球液位指示器。
• 高效消防泵与炮系统：CB10/60低压消防泵流量60L/s，压力1.0MPa，引水时间≤35s，吸深≥7m；PL8/48消防炮水射程≥60m，泡沫射程≥55m，手动控制带锁止，操作精准。
• 重汽豪沃底盘承载强：底盘ZZ5357TXFV464MF5，总质量31800kg，轴距4600+1400mm，发动机MC11.46-61（338kW），国六排放，后轮驱动，适应复杂路况。
• 模块化器材箱设计：器材箱与泵房整体结构，铝合金型材器材架可任意调节，卷帘门带锁且密封防水；所有器材按战斗编成放置，取用便捷。
• 完善的电控与照明系统：驾驶室顶长排警灯、火场照明灯、器材箱LED照明灯、爆闪灯及侧照明灯，独立警报电路，满足夜间作战照明需求。

08 / 操作与保养

• 取力器操作：在驾驶室内仪表盘处操作挂取力器，结合后检查无异响。取力器为全功率夹心式，强制水冷，飞溅润滑。作业后脱开取力器，避免长时间空转。
• 消防泵及管路检查：每次作业前检查CB10/60消防泵润滑油位和真空泵密封性。打开放余水管路球阀排空泵内余水，防止冬季冻裂。检查Φ150mm吸水口、Φ80mm/Φ65mm出水口蝶阀及球阀启闭是否灵活。
• 罐体与液位指示器维护：定期检查水罐和泡沫罐的排污口（带不锈钢球阀），排除沉积物。浮球式液位指示器应灵敏，仪表板液位表显示准确。罐体焊接处每年做静水压试验。
• 消防炮保养：PL8/48消防炮手动操作后锁止机构应复位。定期旋转炮头，检查密封件，喷射后清理炮口残留物。
• 器材箱及卷帘门维护：铝合金卷帘门滑道内铆钉定期检查，门锁涂润滑脂。器材架按使用频率调整，确保取用1-2动作内完成。照明灯由卷帘门开闭控制，检查线路防水插头。
• 电器系统检查：检查驾驶室顶长排警灯、爆闪灯、侧照明灯及火场照明灯功能。警报器功率100W，独立电路，控制器件在驾驶室内。线路套管保护，不同颜色区分。

09 / 采购常见 FAQ

10 / 图片资料与展示
