CL5040XYL6YS型新世代PRO长轴高顶DR体检车（柴油国六、MT）

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

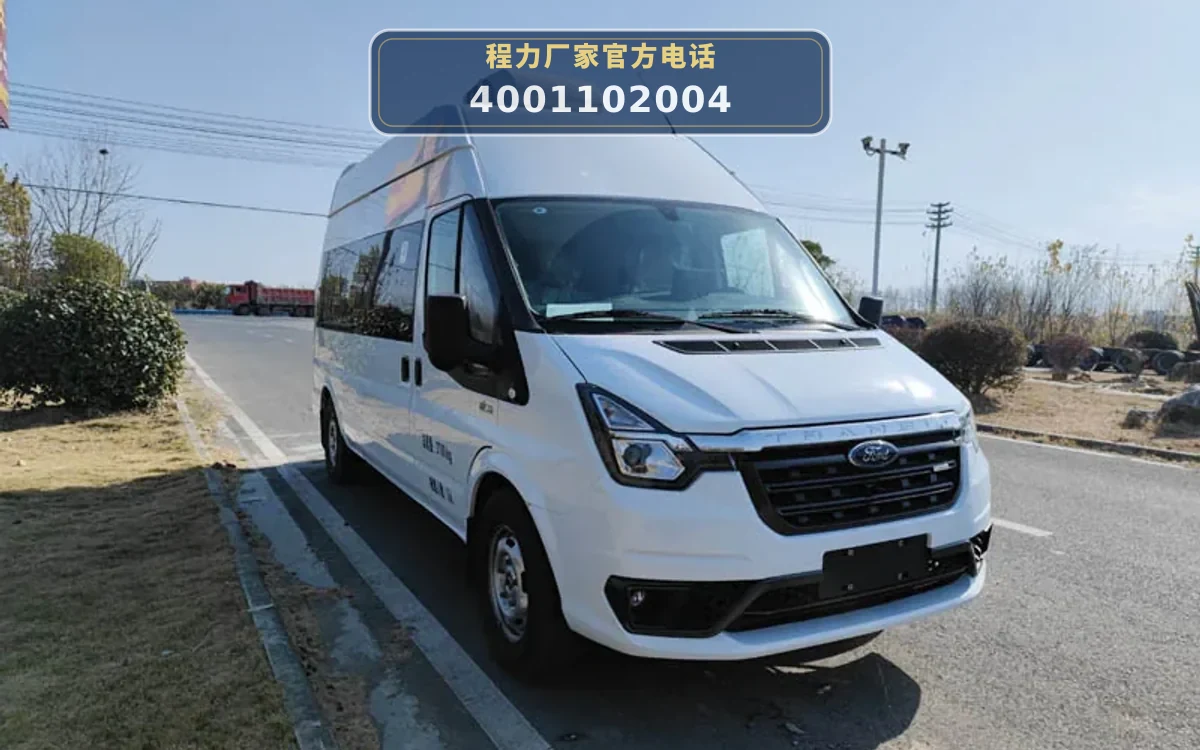

CL5040XYL6YS型新世代PRO长轴高顶DR体检车以江铃福特JX6580TA-M6底盘为动力平台，搭载DURATORQ4D226H柴油发动机（额定功率103kW，排量2.198L），驱动车辆行驶并为车载设备提供动力。底盘总质量3700kg，轴距3750mm，采用6MT变速箱，最高车速145km/h。

体检作业时，车辆停稳后首先展开4个机械支撑架稳定车身，避免因人员上下引起晃动影响拍片质量。供电系统由车载式3000W逆变充电一体机及附加蓄电池组成，可为数字化X射线机、图像采集工作站、空调等设备供电；也可通过25米外接电源线接入市电。

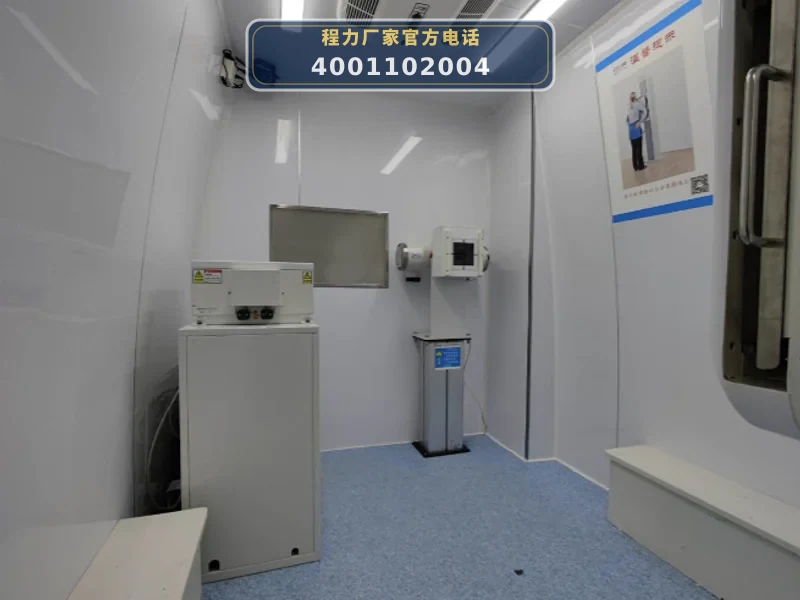

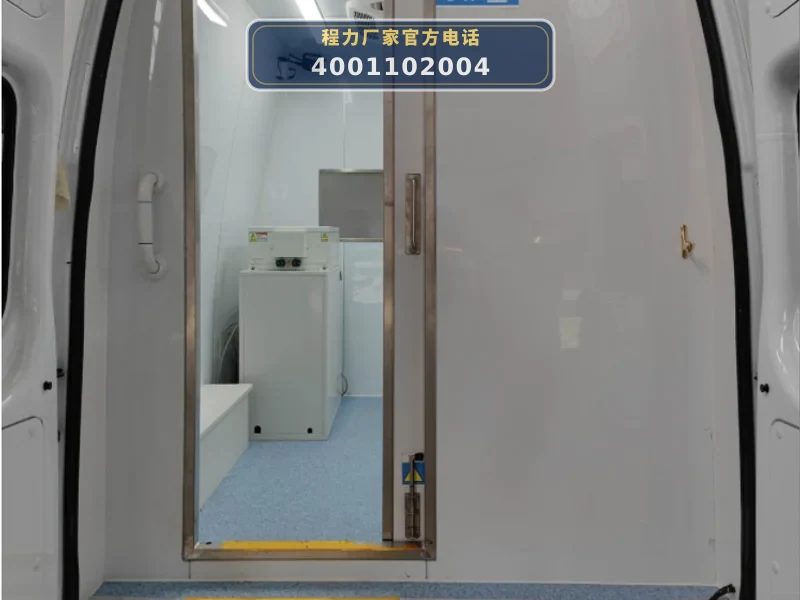

数字化X射线摄影系统采用通道式安装，受检者从电动铅门进入铅房（六面铅防护，球管正面及背面铅板厚4mm，侧面、顶部及底部厚3mm），铅门上镶嵌防辐射铅玻璃。球管与平板探测器（HMD-1717X）电动同步升降，智能跟踪定位；高频逆变高压发生器（HMG-54）输出电压40kV~150kV，小焦点0.6mm，源像距1.80m。图像采集工作站（HMS-003）完成患者登记、图像采集、诊断及报告打印，支持扫码枪、身份证识别器及大批量数据导入导出。

检查舱与控制室之间安装对讲系统便于医患沟通；舱内配备紫外线消毒灯（定时延时开启）和独立控制的顶置冷暖空调（多美达），保障环境安全与舒适。行车辅助系统（行车记录仪、倒车影像）及灭火器、安全锤等安全设备随车配备。

06 / 适用作业场景

• 企事业单位及社区常规体检：车辆后舱尺寸3200×1740×1800mm，可容纳数字化X射线机、检查床等设备，适用于企业、学校、社区等场所的年度健康体检、职业病筛查（如尘肺病胸片摄影）。
• 应急医疗救援现场影像检查：车辆具备独立供电系统（3000W逆变电源+附加蓄电池），可在无市电区域开展X射线检查，为灾害现场、突发公共卫生事件提供移动影像诊断支持。
• 偏远地区巡回医疗：基于福特新世代PRO底盘，轴距3750mm，最小离地间隙195mm，通过性良好，可深入乡村、山区等医疗资源匮乏地区开展巡回体检服务。
• 大型活动医疗保障：车辆乘员3人，后舱可搭载医护人员及设备，为体育赛事、会议等大型活动提供现场快速影像检查及应急医疗处置。

07 / 产品核心优势

• 1. 六面铅防护铅房，辐射安全有保障：铅房采用3mm厚铅板六面防护，球管正面及背面铅板厚4mm，侧面、顶部及底部厚3mm，受检者出入口电动铅门镶嵌防辐射铅玻璃，符合医疗辐射防护标准。
• 2. 数字化X射线机，智能同步升降：球管与探测器电动同步升降定位，无需分别调节；高频逆变高压发生器（40kV~150kV）支持X射线质量稳定，小焦点0.6mm，源像距1.80m，满足尘肺病胸片摄影技术要求。
• 3. 独立供电系统，适应多种场景：配备3000W车载逆变充电一体机及80AH附加蓄电池，可同时为X射线机、工作站、空调等设备供电；另配25米外接电源线，支持市电接入。
• 4. 福特新世代PRO底盘，驾乘舒适稳定：底盘采用前麦弗逊式独立悬挂/后扭力梁式非独立悬挂，Bosch ABS+EBD+ESP主动安全系统，最高车速145km/h，行驶平稳，适合长途巡回医疗。
• 5. 智能图像采集工作站，高效便捷：一体化工作站支持患者登记、图像采集、诊断、报告打印，可连接扫码枪、身份证识别器，支持大批量表格导入及导出病人片子，提升体检效率。

08 / 操作与保养

• 1. 机械支撑架操作：驻车体检前，将4个机械支撑架展开并调整至地面平稳接触，确保车身稳定，避免人员上下晃动影响拍片质量。使用后收回并固定。
• 2. 数字化X射线机日常维护：每日检查球管组件（HMT-17）、平板探测器（HMD-1717X）及高压发生器（HMG-54）外观无异常；定期清洁束光器（HMC-38）和滤线栅（JPI/GRID-1000）；按厂家要求校准图像采集工作站（HMS-003）。
• 3. 供电系统检查：每次出车前检查逆变充电一体机（3000W）及附加蓄电池（80AH）电量，确保连接线缆无破损；使用外接电源时，确认25米绞盘线缆完好并正确接地。
• 4. 空调及消毒系统保养：顶置冷暖空调（多美达）定期清洁滤网，检查制冷/制热效果；紫外线消毒灯每月用酒精擦拭灯管，确保定时功能正常，消毒后通风。
• 5. 铅房防护检查：定期检查铅房六面铅板及电动铅门密封性，确认防辐射铅玻璃无裂纹；铅门开关顺畅，确保辐射防护有效。

09 / 采购常见 FAQ
