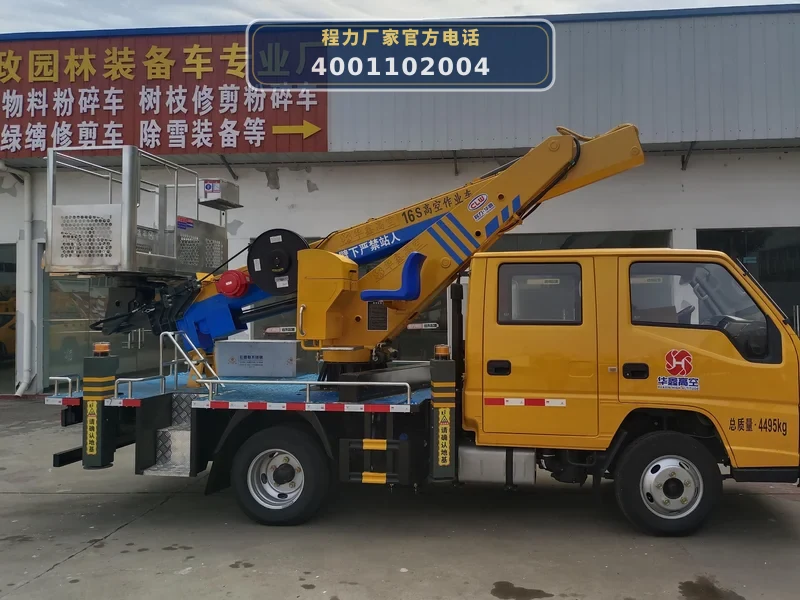

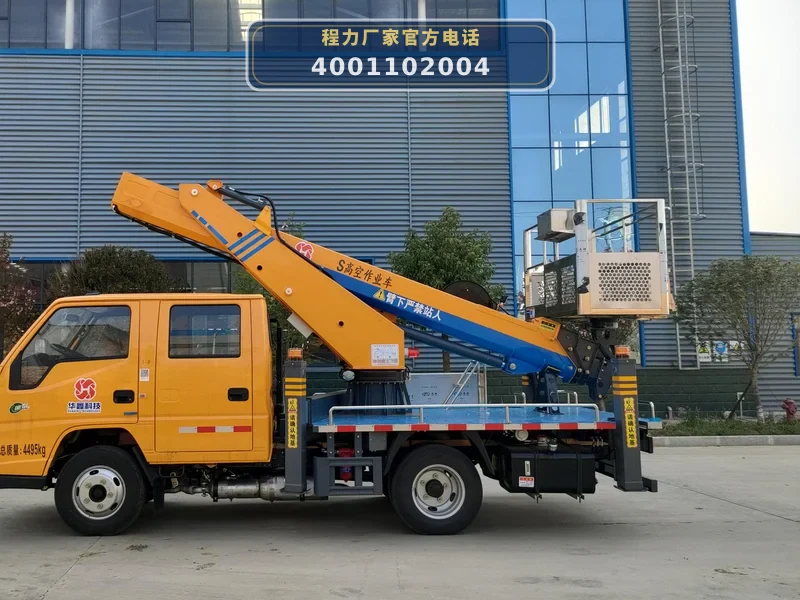

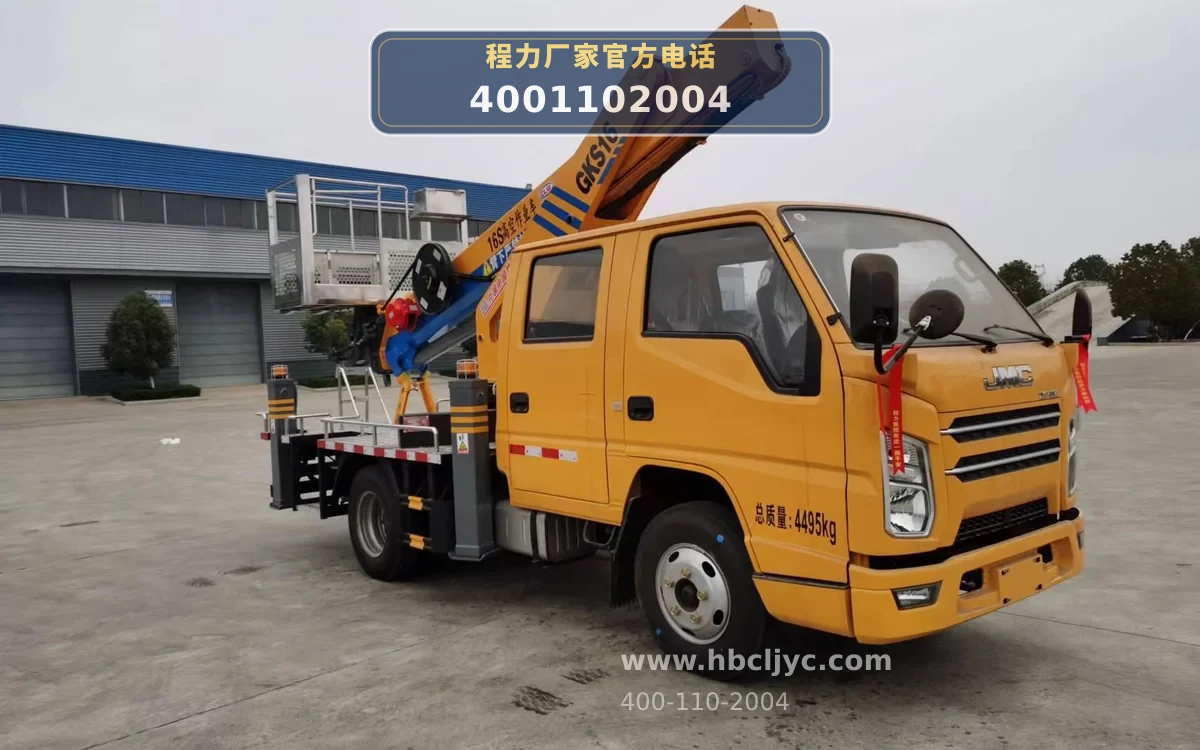

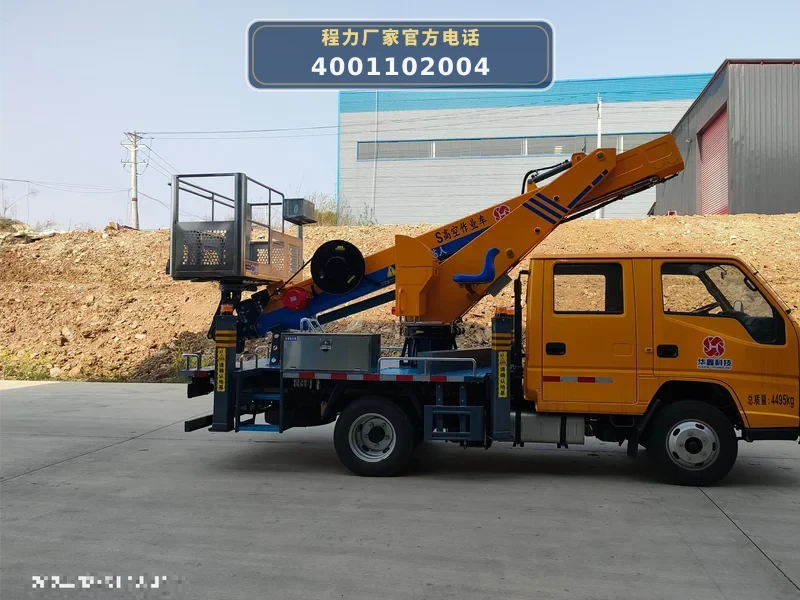

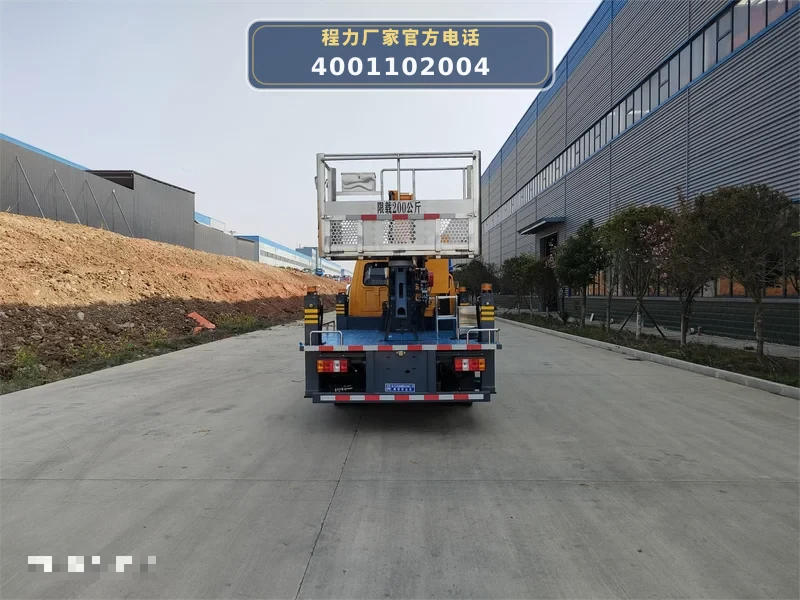

CL5041JGKA6DS型江铃20米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

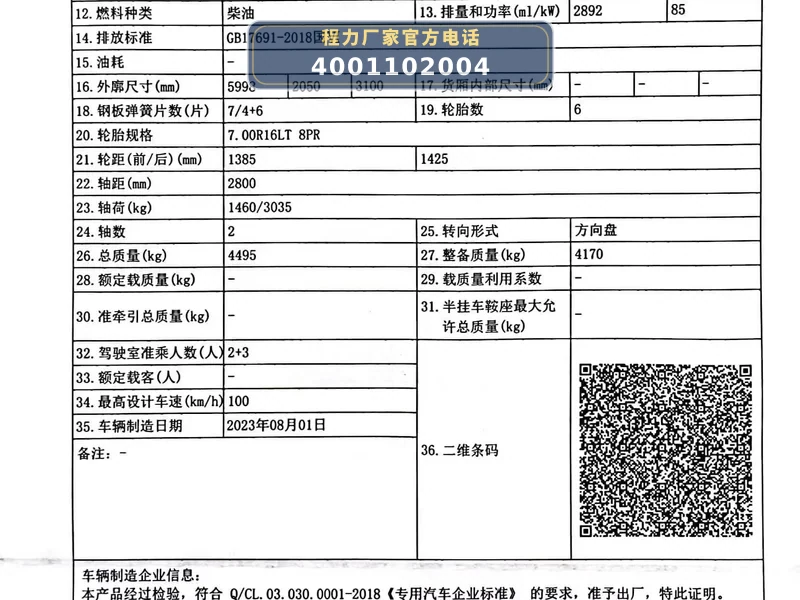

04 / 工信部公告

05 / 工作原理

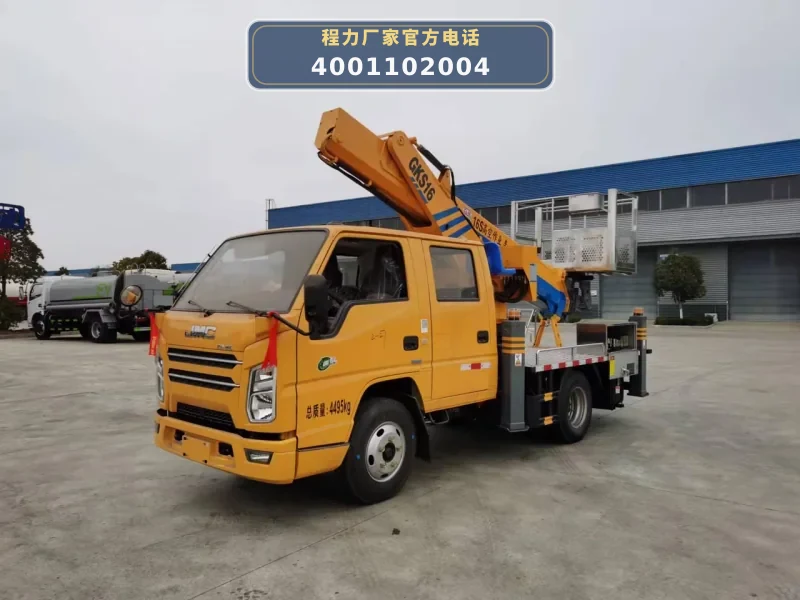

CL5041JGKA6DS型高空作业车以江铃顺达JX1041TSC26底盘为动力平台，发动机JX4D30B6H（最大功率85kW）通过机械取力系统驱动液压油泵，为整车液压系统提供动力。底盘总质量4495kg，轴距2800mm，采用油刹和5档变速箱，满足蓝牌C照驾驶要求。

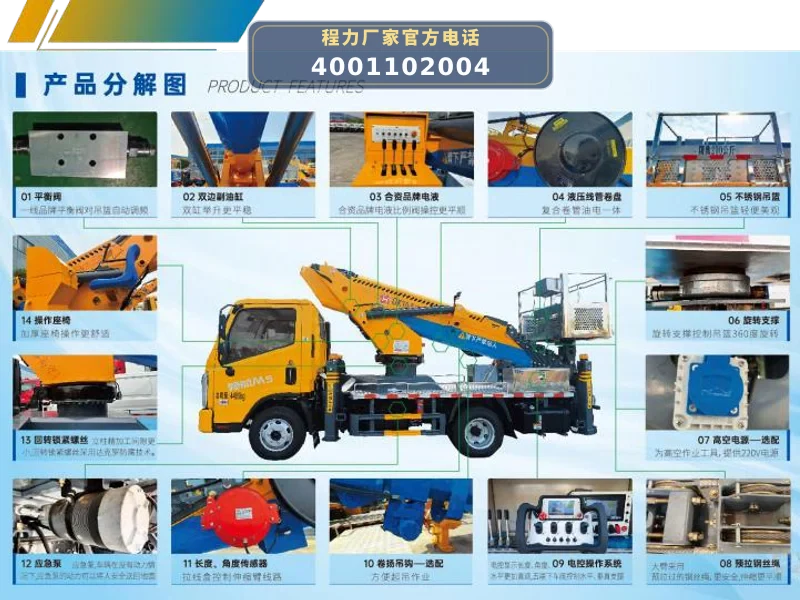

作业时，通过CAN总线控制系统和无线遥控器发出指令，电液比例阀组控制各执行元件。支腿系统采用前V后H型，横向跨距4200/4000mm，单独可调，确保整车稳定。臂架系统为三节（16米车型）或四节（20米车型）六边形工作臂，同步伸缩，外置伸缩油缸和钢丝绳伸缩机构驱动臂架升降和伸缩。回转装置可实现360°连续回转。工作平台为高强度不锈钢材质（1600×700×1000mm），额定载荷200kg，配备静液自动调平系统，平台可旋转360°。

安全装置包括长度角度传感器、平衡阀、防爆阀、手动应急泵和紧急停止装置。当发动机或主泵故障时，可通过手动应急泵将工作人员送回地面并收回整车。下车配有5寸液晶显示屏，实时显示臂长、仰角、平台高度和作业高度。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度16米/20米，工作平台载荷200kg，可搭载2-3名作业人员和工具，用于电力线路的抢修、绝缘子更换、导线绑扎等高空作业。底盘通过性好，适合在城区狭窄道路行驶。
• 通讯设备安装与维护：作业平台可旋转360°，臂架同步伸缩，最大作业幅度11米，便于在通讯基站、信号塔等场所进行天线安装、设备检修。选配220V市电接口，可为电动工具供电。
• 路灯照明设施检修：整车外形尺寸5995×2070×3250mm，蓝牌C照可驾驶，适合在城市道路、小区、公园等场所进行路灯维修、灯具更换。前V后H型支腿适应多种路面，单独可调。
• 园林绿化修剪与养护：工作平台采用高强度不锈钢，耐腐蚀易清洁，适合在园林景区进行树木修剪、果采摘等高空作业。无线遥控操作方便观察作业空间，提高效率。
• 石化行业设备检修：选配软腿保护功能，当支腿支地不实时限制危险方向工作，提升安全性。手动应急泵可在紧急情况下将人员送回地面，适用于石化厂区的高空管道、储罐检修。

07 / 产品核心优势

• 蓝牌C照，市区通行便利：整车总质量4495kg，外形尺寸5995×2070×3250mm，符合蓝牌标准，C照即可驾驶，通过性好，适用于狭小空间作业。
• 高强度六边形臂架，同步伸缩：臂架采用三节（16米）或四节（20米）六边形工作臂，高强度960材质，同步伸缩，结构紧凑，作业效率高。外置伸缩油缸和钢丝绳伸缩机构，便于观察故障点，维修方便。
• CAN总线控制系统，无线遥控操作：配备CAN总线控制系统和无线遥控器，实现无级调速，操作安全方便。下车5寸液晶显示屏实时显示臂长、仰角、平台高度、作业高度等参数。
• 前V后H型支腿，稳定性强：支腿横向跨距4200/4000mm，前V后H型，单独可调，适应多种工况。可选配软腿保护功能，当支腿支地不实时限制危险方向工作。

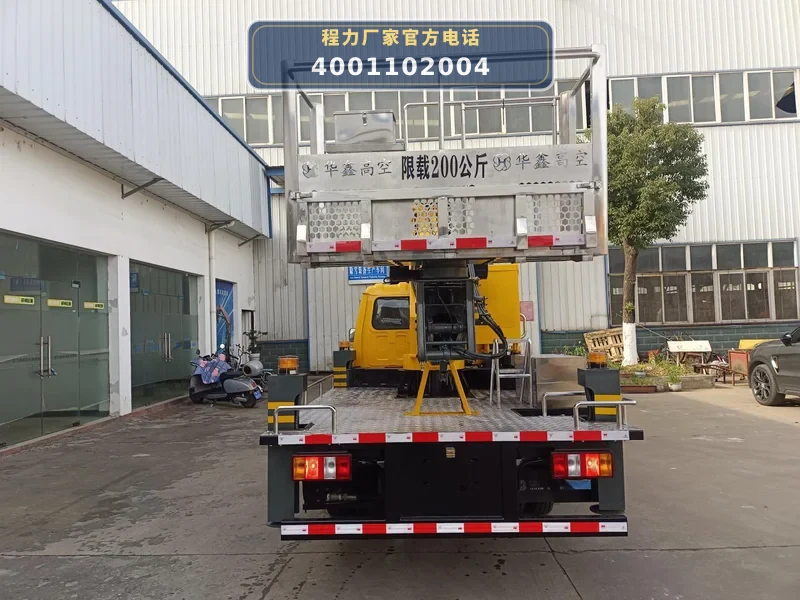

• 高强度不锈钢工作平台，承载200kg：工作平台尺寸1600×700×1000mm，额定载荷200kg，最多可载3人，平台可旋转360°，采用高强度不锈钢制造，耐腐蚀、易清洁。

08 / 操作与保养

• 作业前检查支腿系统：检查前V后H型支腿的液压管路有无渗漏，支腿伸缩是否顺畅，支腿盘是否牢固。确保支腿完全伸出并可靠支撑，横向跨距4200/4000mm，禁止在坡度大于5°的坡面上作业。
• 检查臂架及钢丝绳伸缩机构：检查六边形工作臂的伸缩是否同步，钢丝绳有无断丝或磨损，外置伸缩油缸有无漏油。定期复检大臂钢丝绳螺丝接口是否松动，如有松动及时拧紧。
• 液压系统维护：检查液压油箱油位，液压油泵、平衡阀、比例阀等元件有无异常噪音或渗漏。高压管路过滤器需定期清洗或更换，确保油路清洁。手动应急泵应定期测试功能。
• 电气控制系统检查：检查CAN总线控制器、无线遥控器、下车显示屏及长度角度传感器是否工作正常。工作平台紧急停止装置应灵敏可靠。定期检查回转支撑连接处螺母是否松动。
• 取力器和发动机保养：行驶时严禁驱动油泵（关闭取力器）。定期检查取力器、变速箱连接处有无漏油。发动机按底盘保养手册进行机油、滤芯更换，确保国VI排放系统正常工作。
• 工作平台及安全装置：检查高强度不锈钢工作平台有无变形或腐蚀，平台旋转机构是否灵活。安全带、安全帽等防护用品应完好。定期测试手动应急泵，确保在发动机故障时能安全降下平台。
