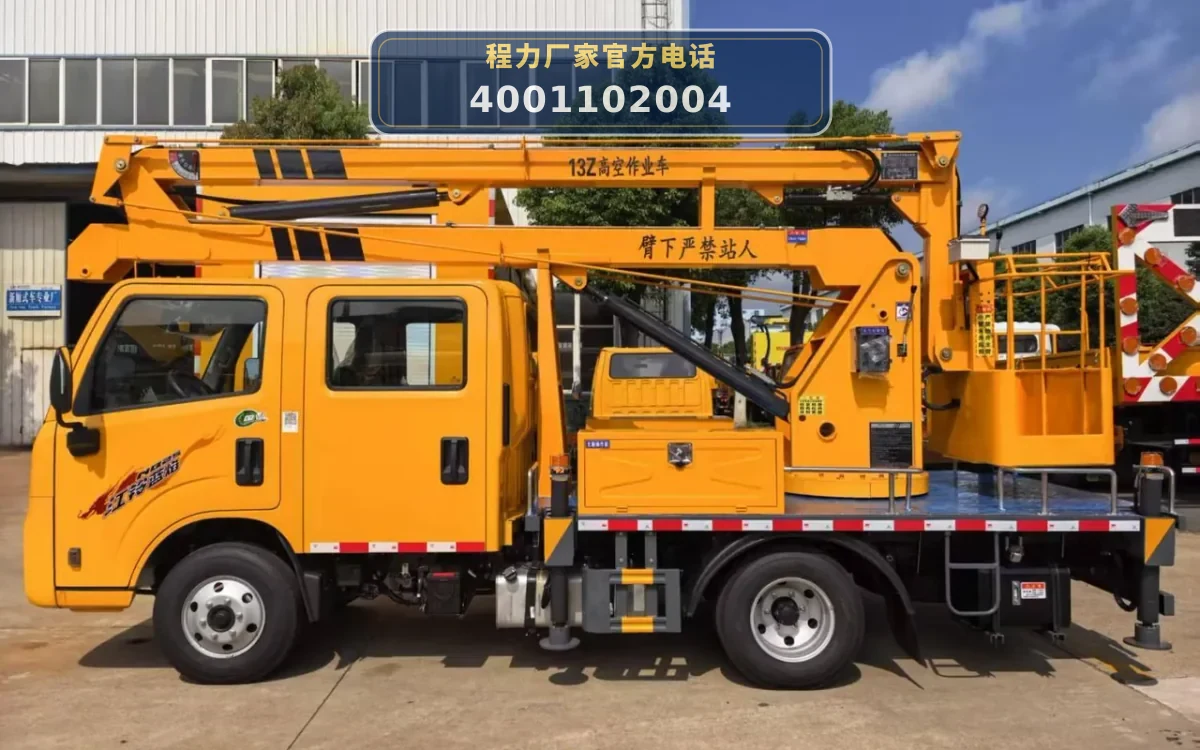

CL5041JGKADS型江铃顺达13米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5041JGKADS型江铃顺达高空作业车以江铃JX1041TSCK26底盘为动力平台，发动机型号NB25D6H，最大功率100kW（135马力），国VI排放，总质量4495kg，轴距2850mm。作业时，发动机通过取力器驱动液压泵，为液压系统提供动力。

液压系统控制多路操作阀，驱动折臂式作业臂的伸缩、变幅和回转。回转装置可实现360度连续回转，使工作平台在水平方向任意定位。工作平台额定载荷200kg，可搭载作业人员及工具升至13米高度。支腿系统在作业前展开，确保车辆稳定。

作业臂采用折臂结构，上下臂交替动作，可灵活调整作业半径和高度。工作平台上装有警示灯，仅在驻车作业状态使用。作业完毕后，作业臂复位，支腿收起，液压油泵脱开，车辆可正常行驶。

06 / 适用作业场景

• 电力抢修：用于电力线路的检修、维护和故障抢修，13米作业高度可覆盖常见电杆及低压线路，360度回转便于在狭窄电杆周围作业。
• 通讯设施维护：适用于通讯基站、信号塔、光缆线路的安装与维护，工作平台载荷200kg可携带工具和材料，折臂结构便于在有限空间内操作。
• 路灯维修：用于城市道路、小区、广场等场所的路灯安装、检修和更换，双排驾驶室可乘坐5人，满足班组作业需求。
• 园林修剪：用于行道树、景观树的高处修剪和养护，13米高度可覆盖大部分树木，蓝牌C照驾驶可灵活穿梭于城区道路。
• 石化通信行业高空作业：适用于石化厂区、通信铁塔等工业场景的设备安装、检修和巡检，液压系统稳定可靠，支腿系统确保作业安全。

07 / 产品核心优势

• 蓝牌C照，通过性好：整车尺寸5998×2000×3000mm，总质量4495kg，蓝牌C照即可驾驶，通过性好，适用于狭小空间作业。

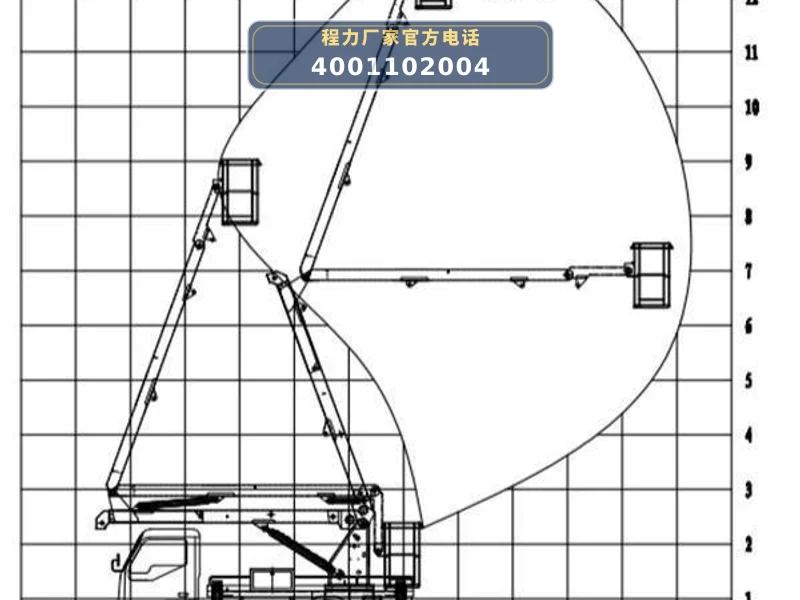

• 13米折臂，作业灵活：最大作业高度13米，折臂结构可上下臂交替动作，适应不同作业半径，360度连续回转，定位精准。
• 江铃底盘，动力可靠：采用江铃JX1041TSCK26底盘，NB25D6H发动机135马力，国VI排放，动力强劲，油耗经济，带方向助力、原厂空调。
• 工作平台载荷200kg：工作平台额定载荷200kg，可搭载作业人员及工具，满足日常高空作业需求。
• 安全装置齐全：配备支腿系统、双向液压锁、平衡阀、限流阀等安全装置，ABS系统型号3550G500，确保作业和行车安全。

08 / 操作与保养

• 作业前检查：检查液压油位、管路接头是否渗漏，确认多路操作阀、平衡阀、双向液压锁功能正常。检查支腿系统，确保支腿伸缩自如，必要时在支腿掌下垫木垫。
• 作业中操作：操作手柄时平稳缓慢，避免急速迅猛导致惯性摆动。升降作业斗时，应使上下臂交替动作，保持最佳升幅半径。注意工作平台与高压线、建筑物等的安全距离。
• 液压系统维护：定期更换液压油和过滤器，检查液压油缸、油管有无泄漏。若发现液压系统异响或漏油，立即停止作业，排除故障后方可继续。
• 回转装置保养：检查回转装置齿轮及轴承润滑情况，定期加注润滑脂，确保360度连续回转顺畅。
• 作业后复位：作业完毕，将作业臂复位至行驶状态，收起支腿，脱开液压油泵，松开手刹车，方可启动行车。
