CL5044JGKA6DS型五十铃23米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

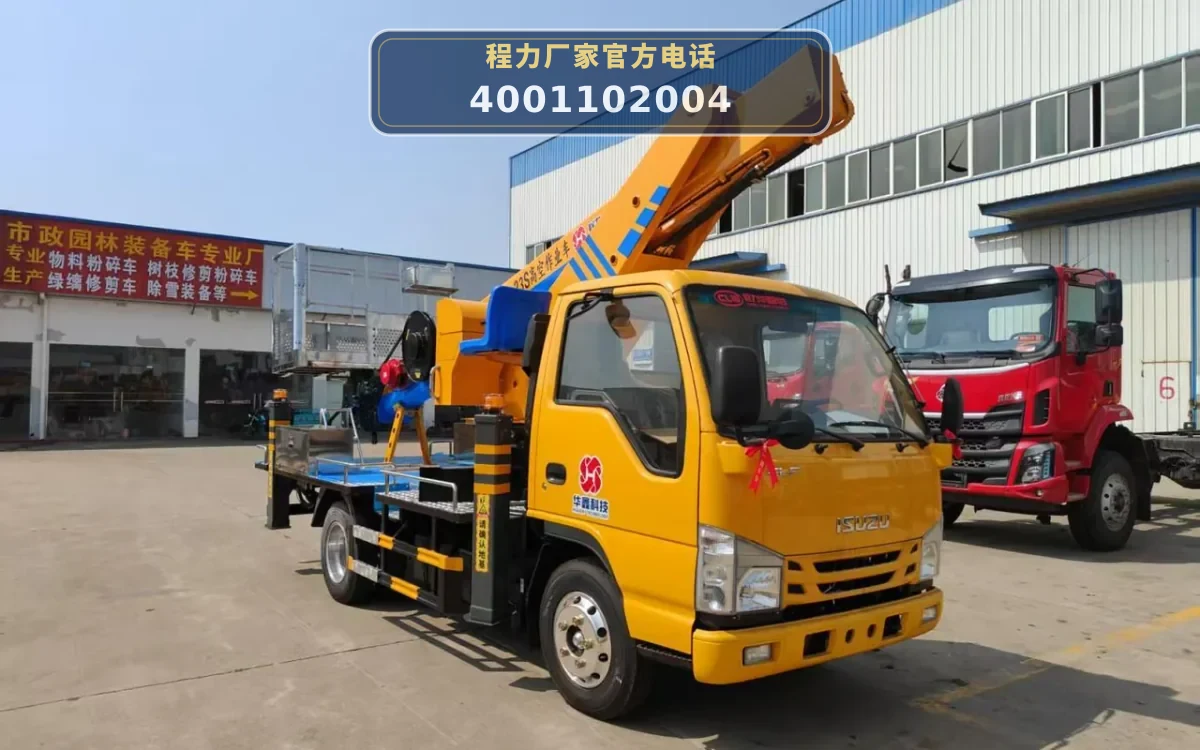

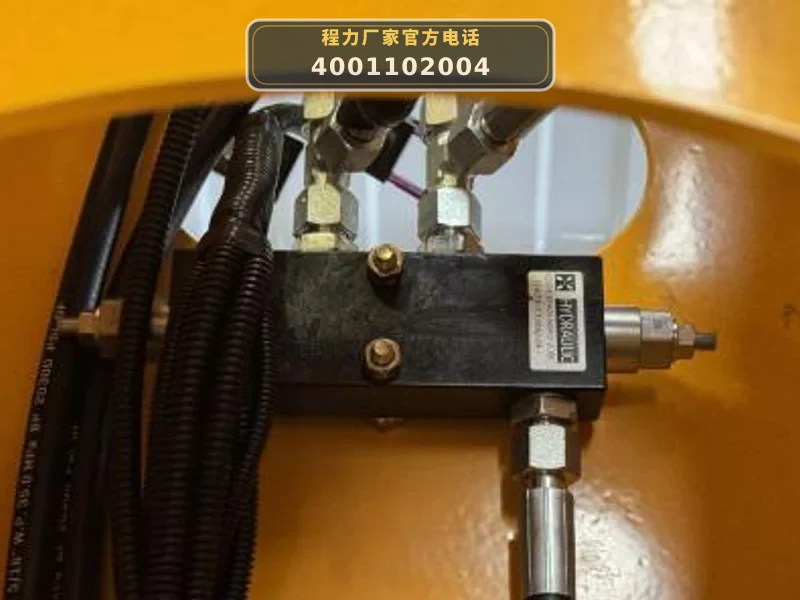

CL5044JGKA6DS型高空作业车以庆铃五十铃QL1041BUFAY底盘为动力平台，发动机（4KH1CN6LB，最大功率88kW）通过机械取力器驱动液压油泵，为整车液压系统提供动力。液压油经负载敏感比例阀分配至各执行元件，控制臂架伸缩、变幅、回转及支腿收放。

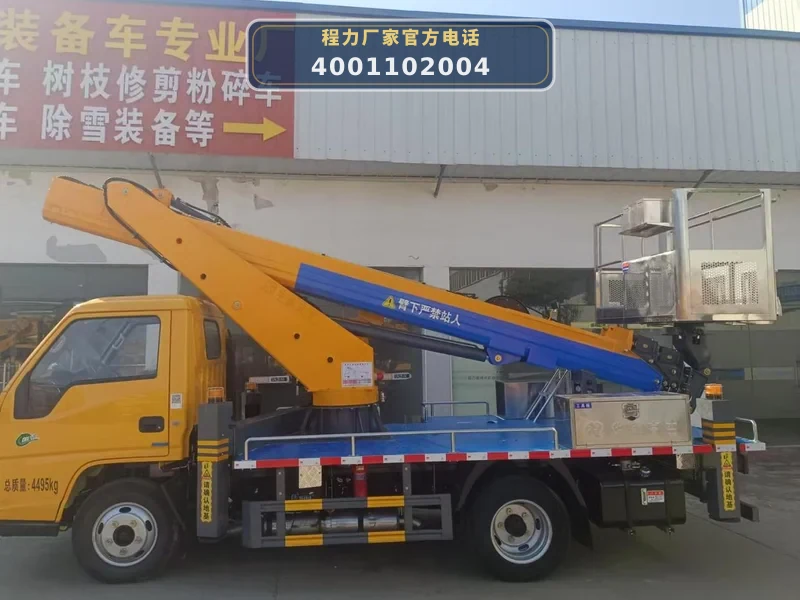

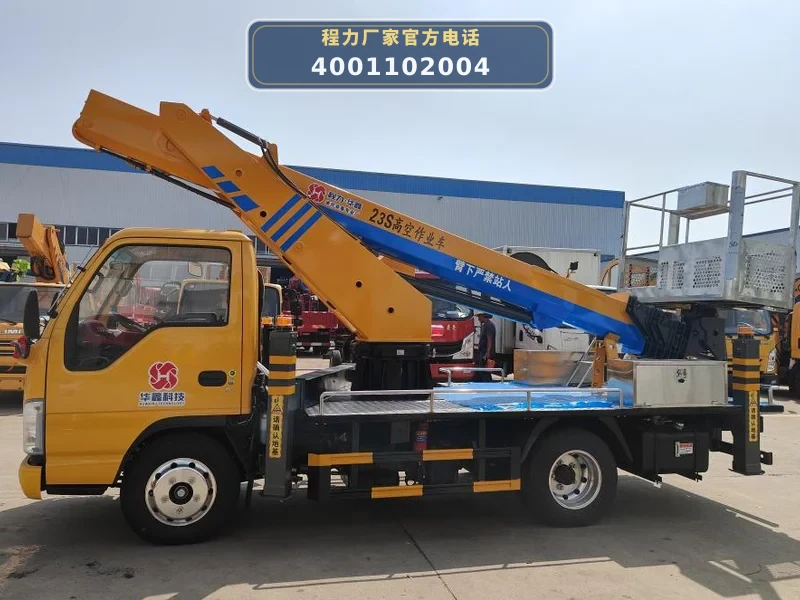

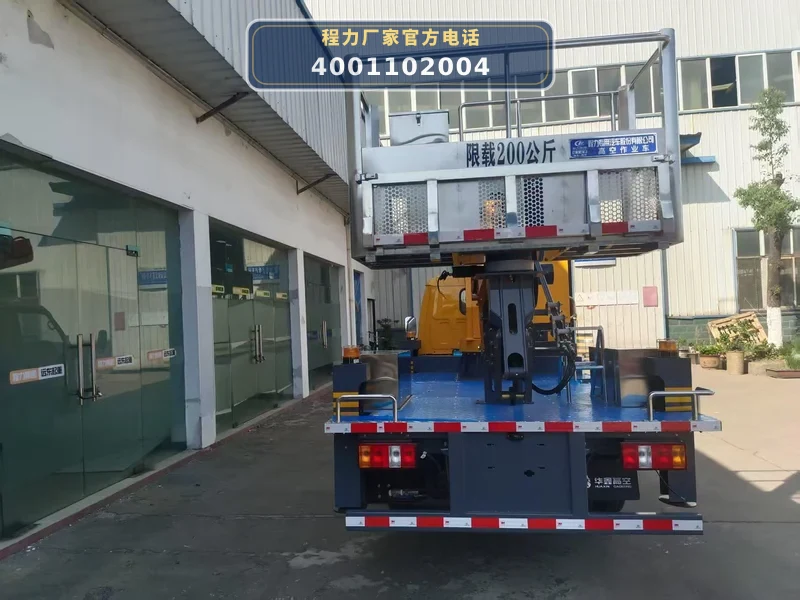

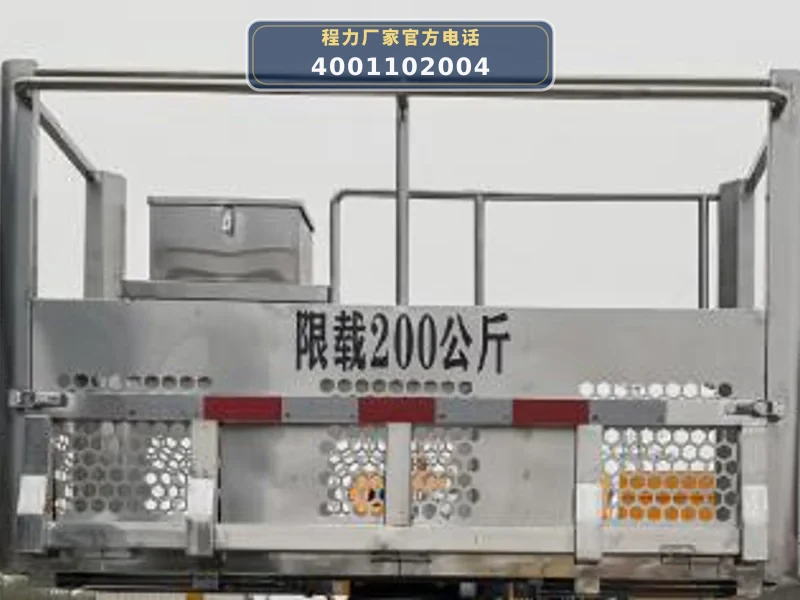

作业时，先操作前V后H型支腿（横向跨距4200/4000mm）支撑整车，确保稳定性。随后通过CAN总线控制系统（标配无线遥控器）控制四节七边形工作臂同步伸缩，最大作业高度23米，最大作业幅度11米。工作平台（高强度不锈钢，尺寸1600×700×1000mm）可360°连续回转，额定载荷200kg，并配备静液自动调平系统，确保平台始终水平。

控制系统实时监测臂长、仰角、平台高度等参数，并在下车5寸液晶显示屏显示。当工作幅度达到限值时，系统自动限制危险方向动作。同时配备手动应急泵，在发动机或主泵故障时可将工作人员安全送回地面。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度23米，工作平台可载3人（200kg），适用于10kV及以下架空线路的抢修、绝缘子更换、金具安装等作业。蓝牌C照可驾驶，通过性好，适合城市狭窄街道作业。
• 路灯安装与维修：最大作业幅度11米，可覆盖双向四车道道路两侧路灯。平台可360°回转，无需频繁移动车辆，提高作业效率。
• 通信基站天线维护：四节七边形工作臂同步伸缩，臂架结构紧凑，可精准定位至基站天线位置。选配220V市电接口，可为电动工具供电。
• 园林树木修剪：整车外形尺寸紧凑（5975×2050×3150mm），可进入公园、小区内部道路。工作平台承载200kg，可携带修剪工具，满足行道树、景观树的高枝修剪需求。
• 厂房及建筑物外墙维护：最大作业高度23米，可覆盖6-7层建筑物外墙。前V后H支腿适应不平整地面，选配软腿保护功能，提升作业安全性。

07 / 产品核心优势

• 蓝牌C照，城市通行便利：整车总质量4495kg，符合蓝牌标准，C1驾照可驾驶，不受市区限行限制，适合城市内频繁转场作业。
• 23米最大作业高度，200kg平台载荷：最大作业高度23米，工作平台额定载荷200kg（可载3人），满足多数高空作业场景需求。高强度不锈钢平台耐腐蚀、易清洁。

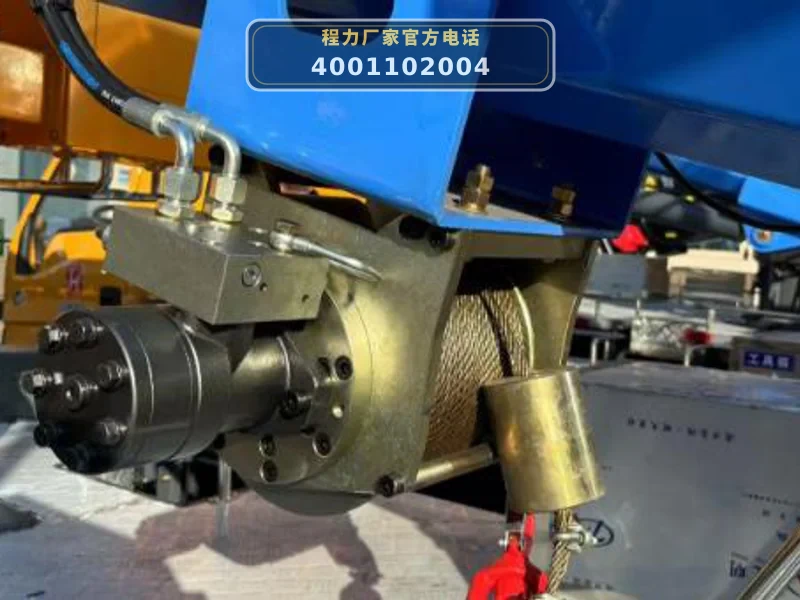

• 四节七边形工作臂，同步伸缩：臂架采用七边形截面结构，强度高、自重轻。钢丝绳伸缩机构配合外置油缸，故障点易观察、易维修。同步伸缩使作业效率更高。

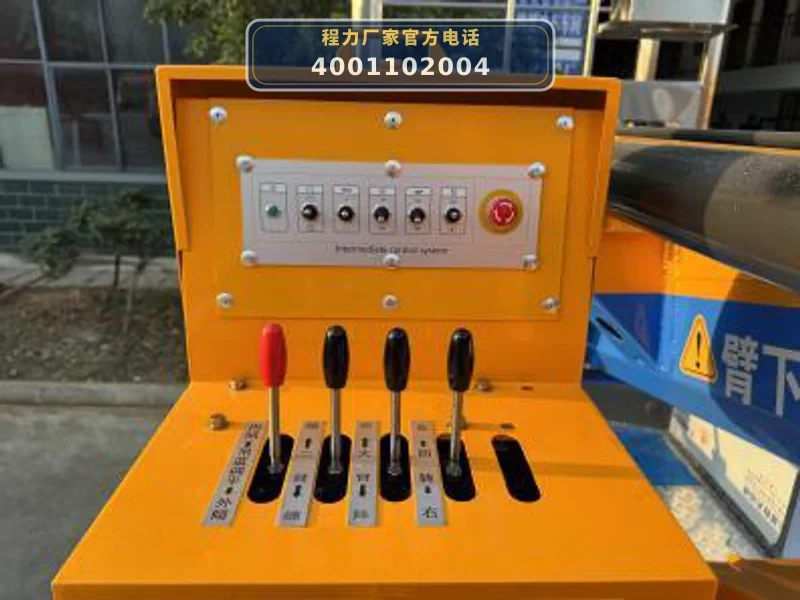

• CAN总线控制系统，多重安全保护：配备CAN总线控制系统、无线遥控器、手动应急操作。下车5寸液晶屏实时显示臂长、仰角、高度等参数。自动限幅、危险方向报警，选配软腿保护功能。

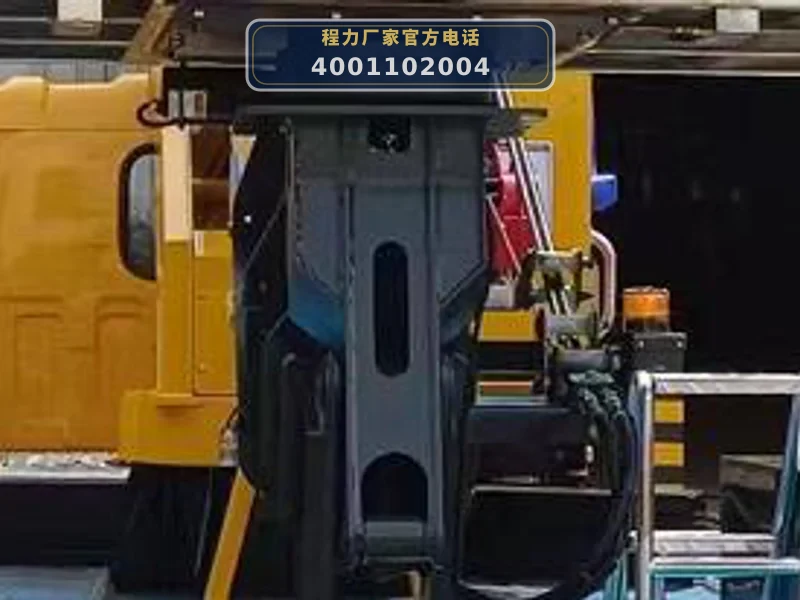

• 前V后H型支腿，稳定性强：支腿横向跨距4200/4000mm，单独可调，适应多种地面。根部三角加固、横向双侧钢板加固，确保作业时整车稳定。

08 / 操作与保养

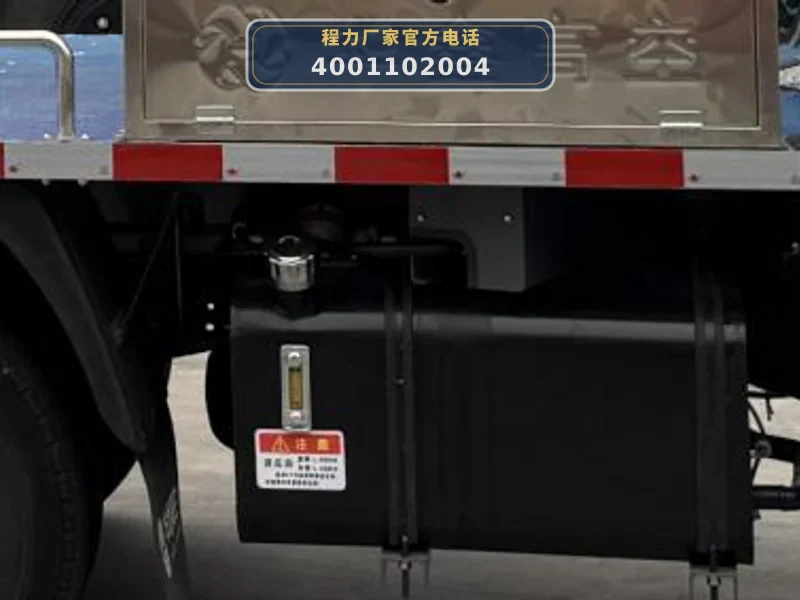

• 作业前检查支腿与液压系统：检查前V后H型支腿的液压缸、管路有无渗漏，支腿盘是否着地坚实。检查液压油箱油位，确保液压油清洁。

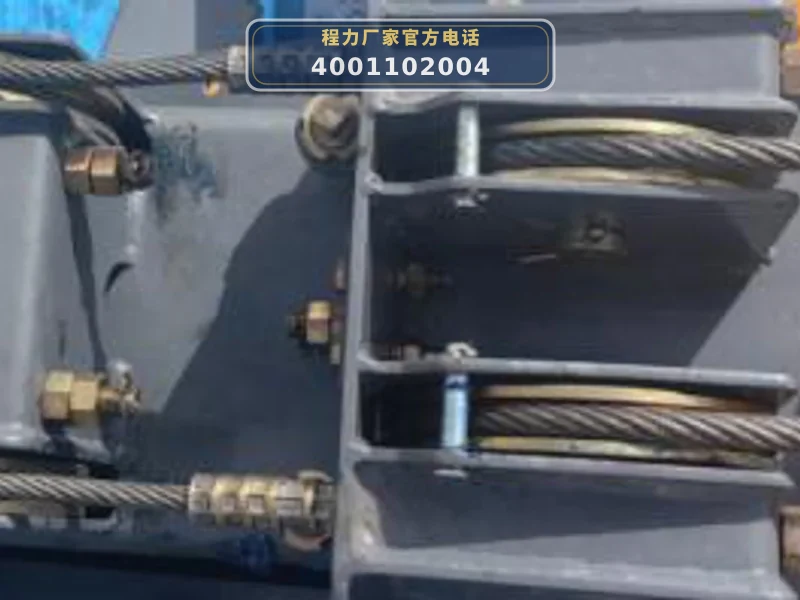

• 臂架与钢丝绳检查：定期检查四节工作臂的钢丝绳伸缩机构，查看钢丝绳有无断丝、磨损，预紧力是否正常。检查外置伸缩油缸及平衡阀有无泄漏。
• 回转机构与平台维护：检查19寸涡轮回转机构齿轮啮合及润滑情况，确保360°连续回转顺畅。清洁不锈钢工作平台，检查紧急停止装置功能。
• 控制系统与应急装置测试：每月测试CAN总线控制系统各功能，包括无线遥控器、平台操作、手动应急泵。检查长度角度传感器及限幅报警功能。

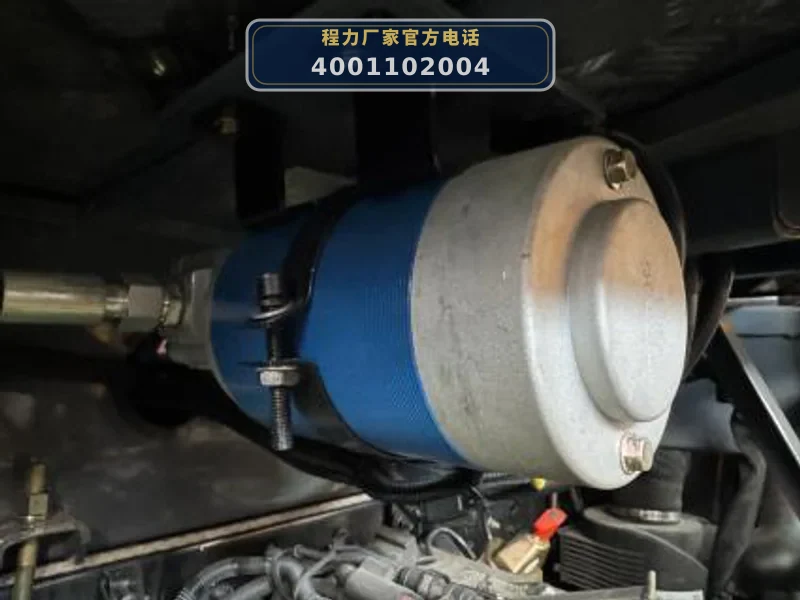

• 取力器与油泵保养：按照底盘保养周期检查取力器及液压油泵，更换液压油滤芯。确保取力器结合/分离顺畅，无异响。
