CL5060XYL6YS型金龙海格DR体检车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

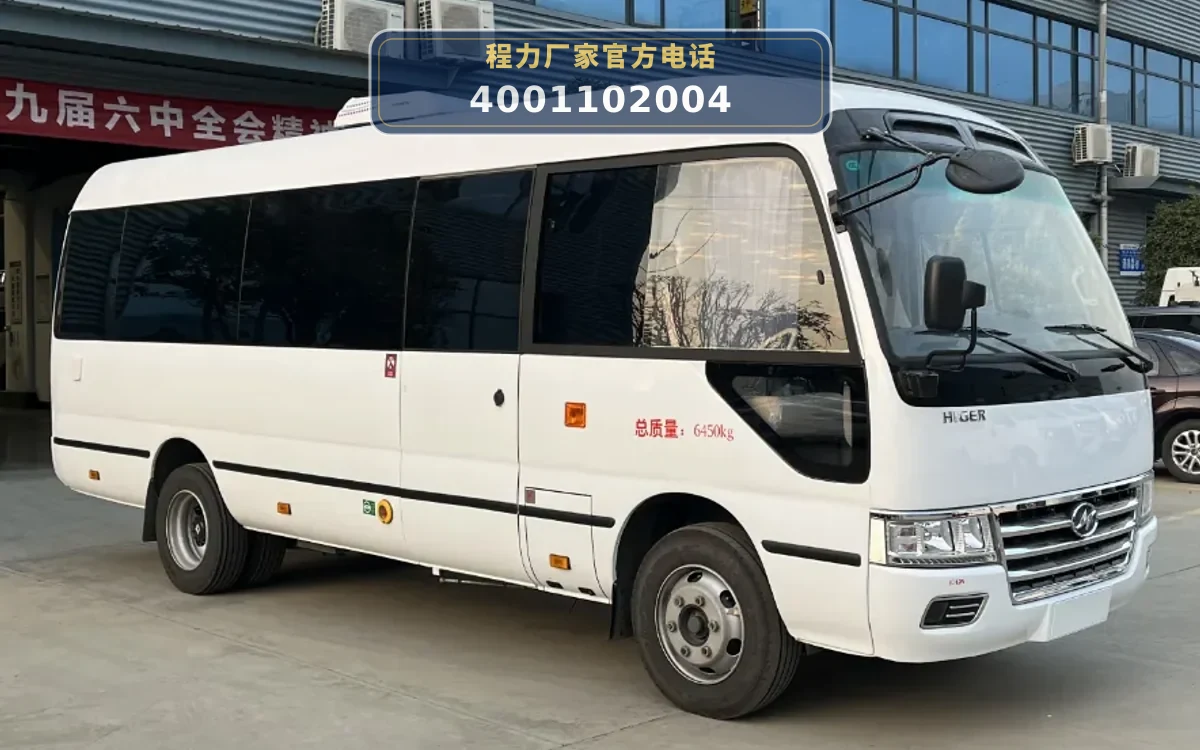

CL5060XYL6YS型金龙海格DR体检车以KLQ6702E6客车底盘为平台，搭载玉柴YCY30150-60A柴油发动机（额定功率110kW，最大净功率106kW），驱动整车行驶并供电。驻车体检时，通过车载3000W逆变充电一体机或外接25米电源线为全车设备供电，附加80Ah蓄电池保障启动系统独立供电。

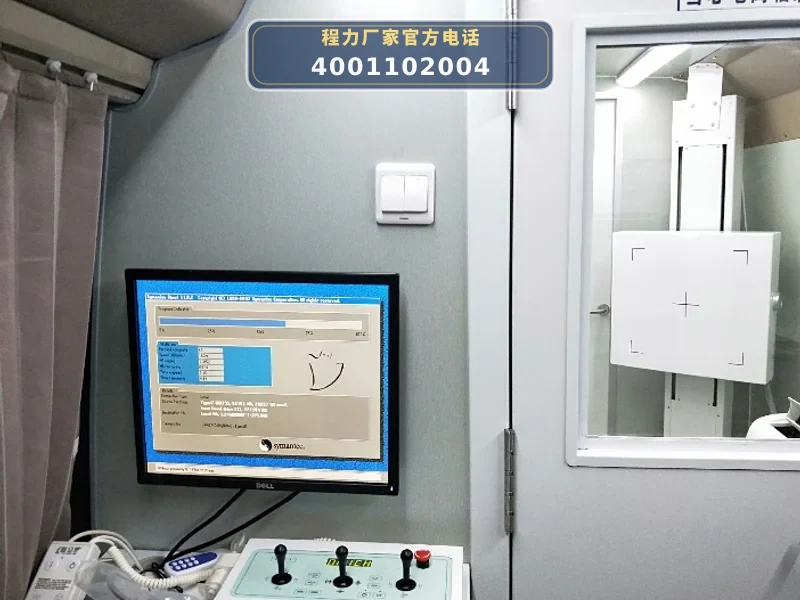

数字化X射线摄影系统是核心作业模块：高压发生器（HMG-54）产生40~150kV高压，驱动X射线球管组件（HMT-17）发出X射线，经束光器（HMC-38）准直后照射受检者；平板探测器（HMD-1717X）接收穿透射线并转换为数字信号，通过图像采集工作站（HMS-003）及七喜医疗数字X射线拍摄采集软件V1.0完成登记、采集、诊断、报告打印。球管与探测器可电动同步升降，源像距满足1.80m，符合尘肺病胸片摄影技术要求。

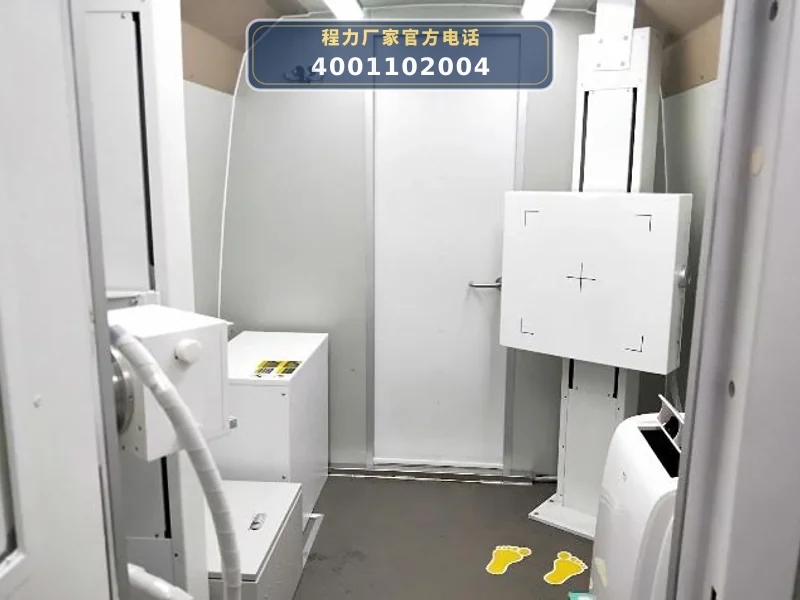

防护与辅助系统保障安全作业：六面铅防护铅房（球管正面/背面4mm，侧面/顶部/底部3mm）配合电动铅门上的防辐射铅玻璃，控制辐射泄漏；紫外线消毒灯定时消毒舱内空气；顶置冷暖空调独立调控舱温；4个机械支撑架驻车时稳定车身，减少晃动对拍片质量的影响。

06 / 适用作业场景

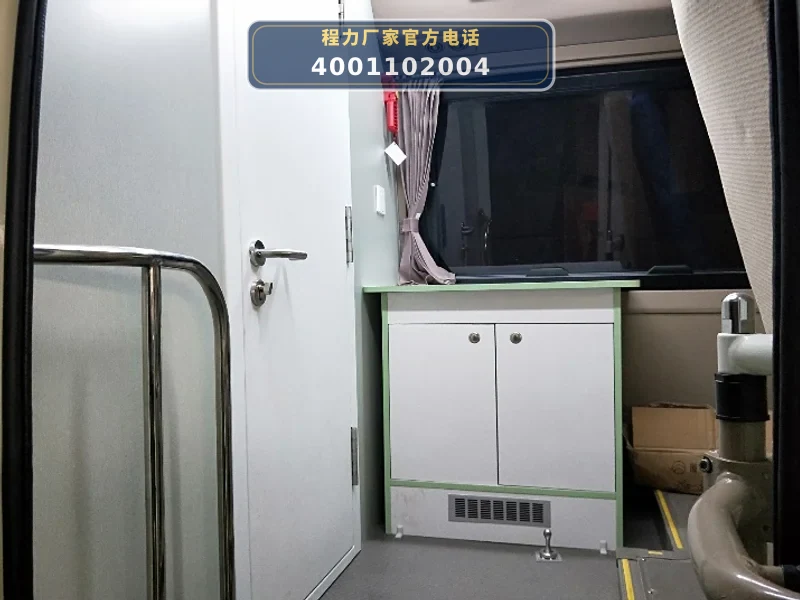

• 基层社区与乡村流动体检：整车尺寸7000×2040×2970mm，轴距3935mm，机动灵活，可深入社区、乡村、企业开展常规体检（胸片、妇科检查等）。车内配备检查床、妇科检查床、医疗操作台，满足多项目筛查需求。
• 职业病防治与尘肺病筛查：数字化X射线机源像距1.80m，小焦点0.6mm，符合尘肺病胸片摄影技术要求，适用于工矿企业、职业病防治机构的批量胸片筛查。图像采集工作站支持大批量表格导入病人信息及导出片子，提高筛查效率。
• 应急医疗救援现场检查：车辆最高车速100km/h，可快速抵达灾害或事故现场。独立供电系统（逆变电源+外接电源）保障设备持续运行，铅防护与消毒系统确保现场医疗安全。
• 学校、企事业单位年度体检：车内空间设计合理，配置丰富，可承接学校、企事业单位的年度健康体检。支持身份证识别器、扫码枪快速登记，提升体检流程效率。

07 / 产品核心优势

• 1. 高机动性客车底盘，行驶平稳：采用金龙海格KLQ6702E6商务客车底盘，轴距3935mm，整车阴极电泳10年不锈蚀，机器人焊接保障精度；最高车速100km/h，可快速转场。
• 2. 数字化X射线系统，智能高效：配备七喜医疗数字X射线摄影系统，球管与探测器电动同步升降，医生无需分别调节高度；高频逆变高压发生器支持X射线质量均一，减少杂散辐射。
• 3. 六面铅防护，辐射安全有保障：铅房六面均采用3mm铅板防护，球管正面及背面加厚至4mm；电动铅门镶嵌防辐射铅玻璃，确保操作人员与受检者安全。
• 4. 独立供电系统，适应多种现场：配备3000W逆变充电一体机及25米外接电源线绞盘，附加80Ah蓄电池，无论有无市电均可稳定供电，保障设备连续工作。

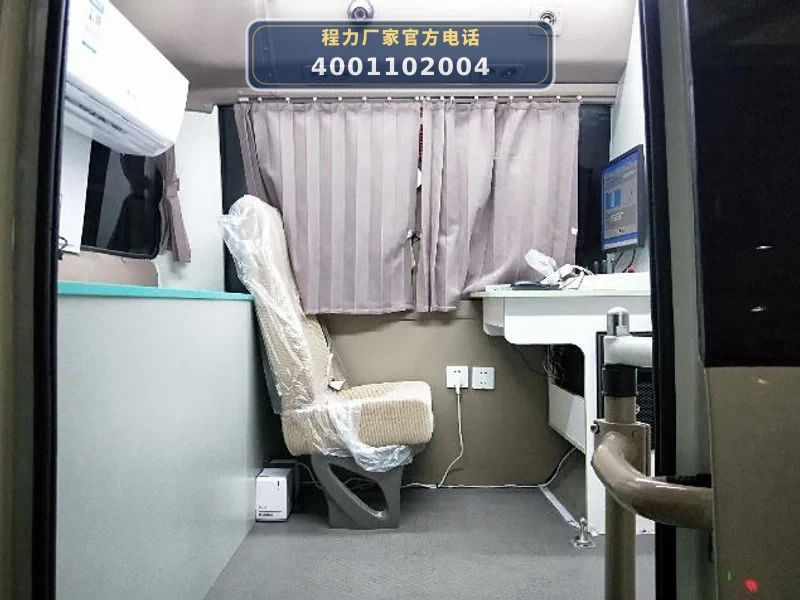

• 5. 完善辅助设施，提升作业质量：4个机械支撑架驻车时稳定车身，避免晃动影响拍片；顶置冷暖空调独立控温；紫外线消毒灯定时消毒；对讲系统方便舱内外沟通。

08 / 操作与保养

• 1. 数字化X射线系统：每日作业前检查高压发生器（HMG-54）、球管组件（HMT-17）、平板探测器（HMD-1717X）连接线缆无松动；开机后执行探测器校准；使用后清洁探测器表面，避免划伤。
• 2. 铅防护铅房：定期检查铅板有无破损、移位；电动铅门开关顺畅，防辐射铅玻璃无裂纹；每次作业后关闭铅门，确保辐射屏蔽完整。
• 3. 供电系统：检查逆变充电一体机（3000W）工作指示灯正常；外接电源线绞盘收放顺畅，插头无氧化；附加蓄电池（80Ah）接线柱清洁，电解液液位正常。
• 4. 空调与消毒系统：顶置冷暖空调（多美达）定期清洁滤网；紫外线消毒灯定时功能测试，灯管累计使用超过800小时及时更换。
• 5. 机械支撑架与车身：驻车时展开4个机械支撑架，确保车身水平稳固；检查支撑架螺纹无锈蚀，润滑良好；定期检查车身阴极电泳涂层，发现损伤及时补涂。

09 / 采购常见 FAQ

10 / 图片资料与展示
