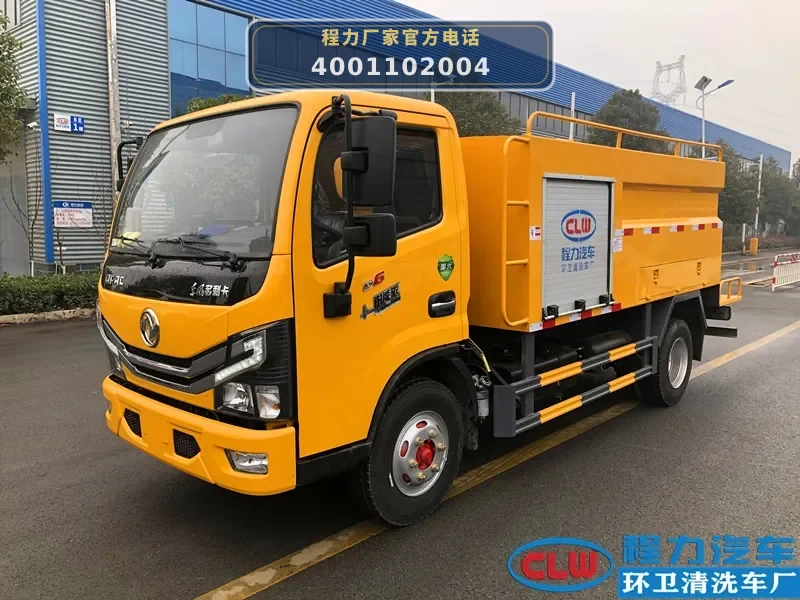

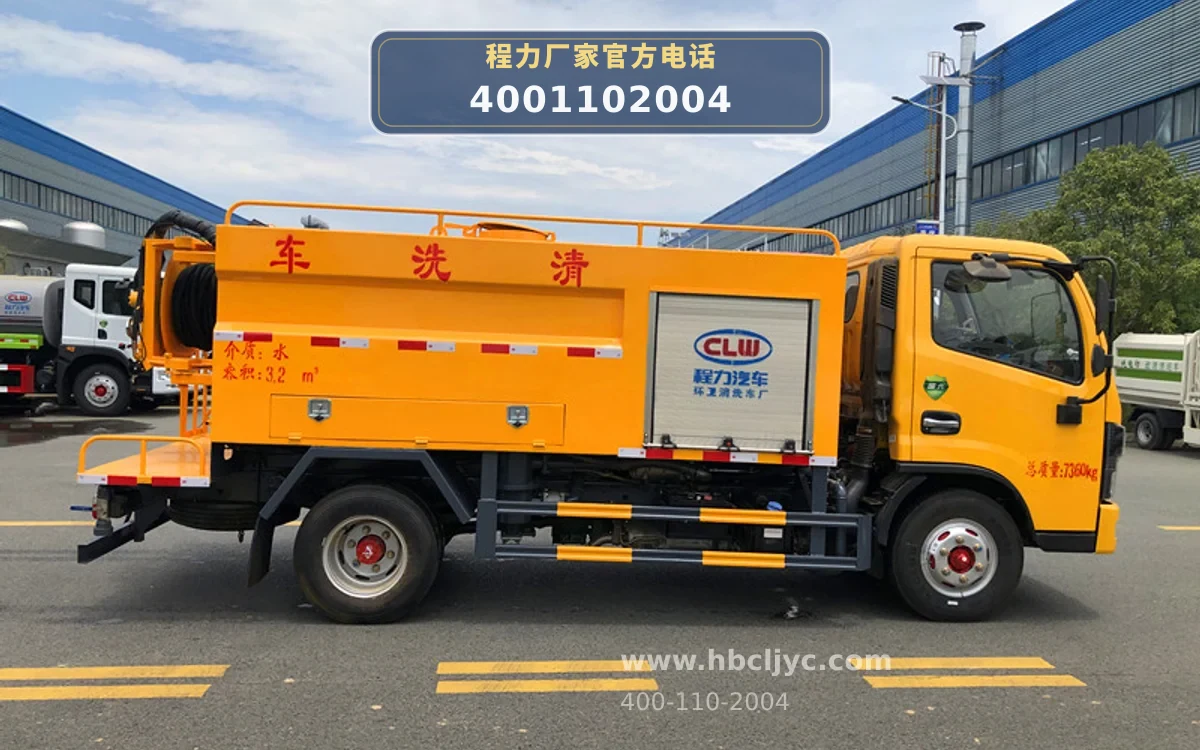

CL5070GQX6HQ型4.5方下水道疏通清洗车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5070GQX6HQ型下水道疏通清洗车以东风EQ1075SJ3CDF底盘为动力平台，发动机（如YCY24140-60，功率103kW）通过取力器驱动夹心取力器，带动高压泵和洒水泵工作。整车总质量7360kg，轴距3308mm，罐体有效容积3.06立方米（公告数据），配备天津双耀170L高压泵，额定压力24兆帕。

作业时，发动机动力经取力器传递至高压泵，将罐体内清水加压至24兆帕，通过后高压卷盘连接的60米高压管和组合喷头（10个喷头）喷射高压水流，冲击破碎下水道内堵塞物。同时，洒水泵（亿丰40-50）可驱动对冲、后洒及高压水炮，实现路面清洗和辅助疏通。高压卷盘可160度旋转并带定位，液压控制放管和收管，收管时淋管功能自动冲洗高压管外壁。

罐体采用武钢优质钢板（壁厚4mm），内部设有防浪板，顶部检查人孔兼加水口，带水位量管和洗手装置。进水口为球阀式消防栓，带消防接口和低水位排水口。自主研发的大型过滤器（免拆洗型）防止杂质进入高压泵，并带气吹水功能，冬季可排空泵和管路积水防冻。

06 / 适用作业场景

• 城市下水道疏通清洗：适用于城市主干道、小区、园区等下水道管网的定期疏通和应急清洗。利用高压泵（24兆帕）和60米高压管，可深入管道内部清除油脂、泥沙等堵塞物。
• 路面洒水降尘与冲洗：利用洒水泵（亿丰40-50）实现对冲、后洒功能，可用于道路洒水降尘、路面冲洗。高压水炮可调节，用于绿化带浇灌或局部清洗。
• 应急消防辅助供水：罐体容积4.5立方米，带消防接口，可在紧急情况下为消防车或其他设备提供水源。
• 冬季管道防冻处理：气吹水功能可在冬季作业后排空高压泵和管路积水，防止冻裂设备，适合北方寒冷地区使用。

07 / 产品核心优势

• 1. 大容量罐体与高效高压系统：罐体有效容积3.06立方米（公告数据），配备天津双耀170L高压泵，压力24兆帕，可长时间连续作业，疏通效率高。
• 2. 免拆洗大型过滤器：自主研发的大型过滤器（免拆洗型），减少日常维护工作量，避免频繁拆洗过滤网，节省人工成本。

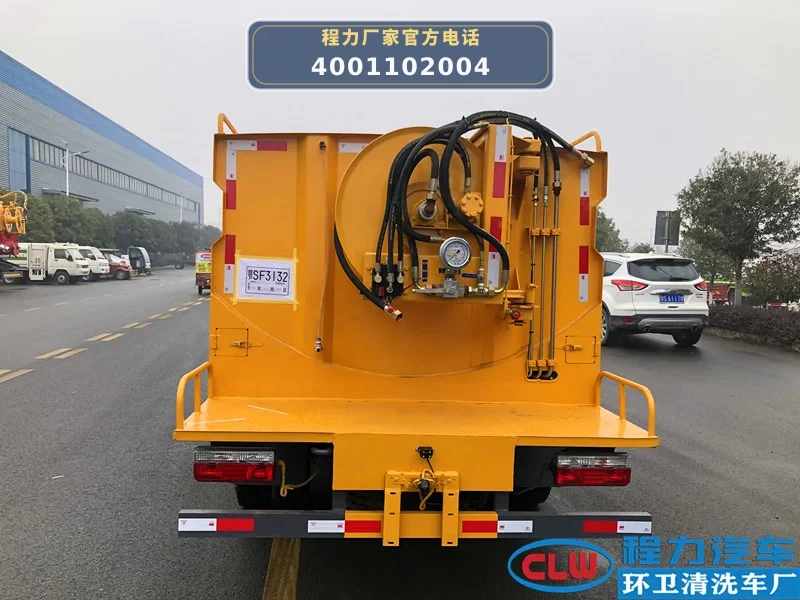

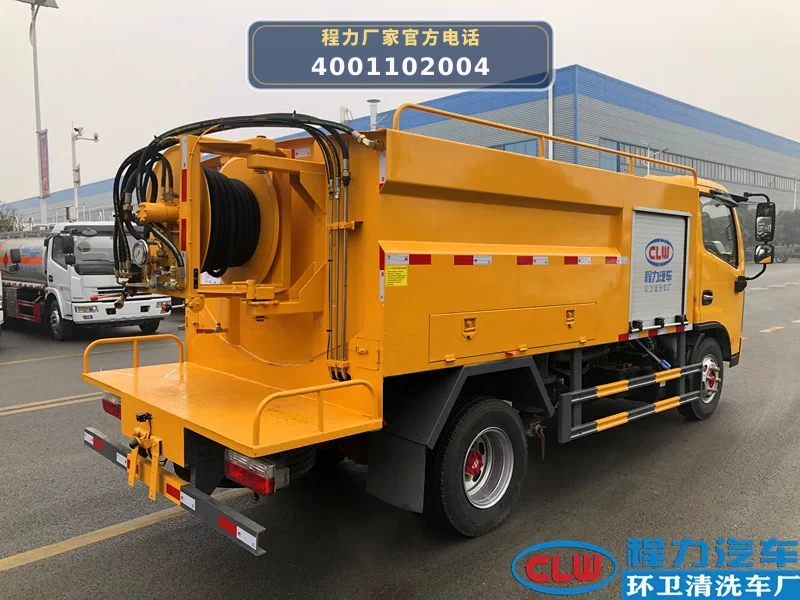

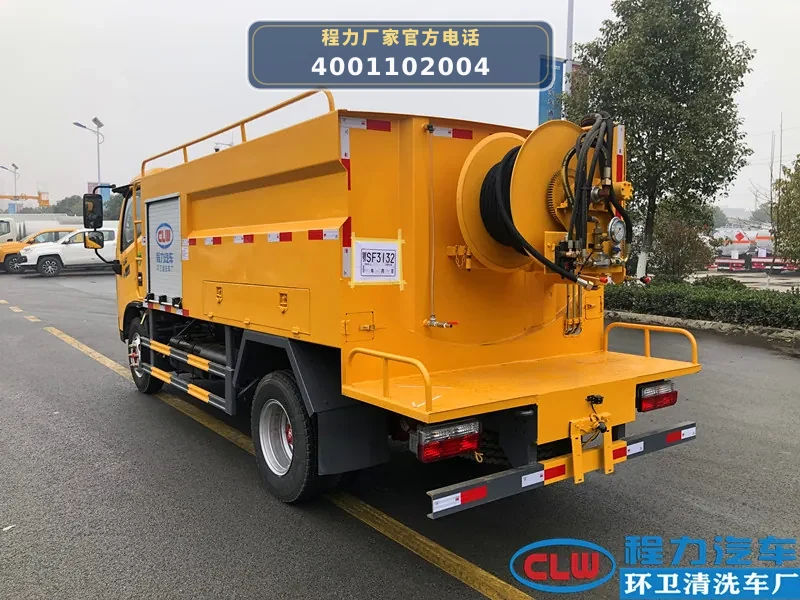

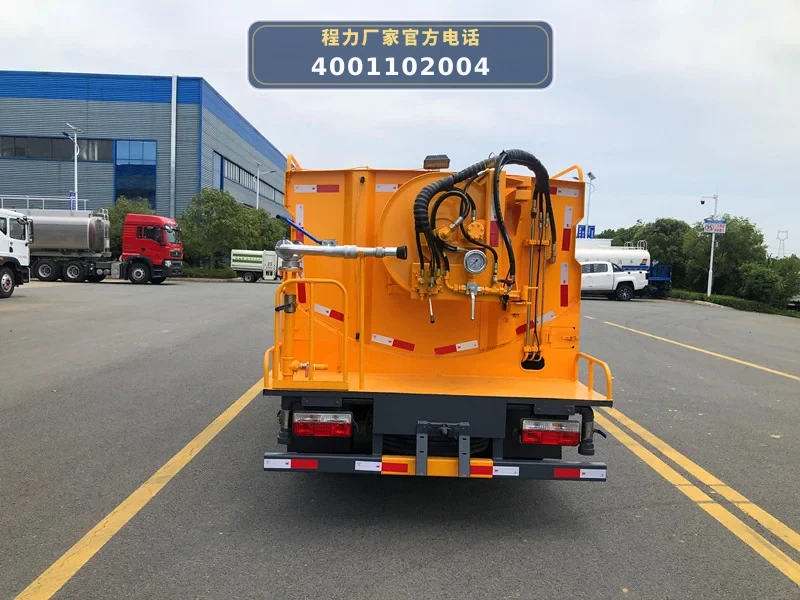

• 3. 液压卷盘与淋管功能：后高压卷盘液压控制放管和收管，可160度旋转并带定位，收管时淋管功能自动冲洗高压管外壁，延长胶管寿命。
• 4. 多功能洒水系统：配备亿丰40-50洒水泵，带对冲、后洒、高压水炮（可调节），兼具路面清洗、洒水降尘和绿化浇灌功能，一车多用。
• 5. 冬季防冻设计：气吹水功能可在冬季作业后排空高压泵和管路内的积水，防止低温冻坏设备，适应寒冷地区使用。

08 / 操作与保养

• 1. 高压泵及过滤系统：作业前检查天津双耀170L高压泵润滑油位，确认大型过滤器（免拆洗型）无堵塞。冬季作业后，使用气吹水功能排空泵和管路积水。
• 2. 后高压卷盘：检查液压卷盘管路有无渗漏，卷盘旋转是否顺畅。收管时开启淋管功能冲洗胶管外壁，注意卷盘定位销是否到位。
• 3. 罐体及管路：定期检查罐体壁厚及防浪板焊接处，进水口球阀式消防栓开关是否灵活。低水位排水口保持畅通，水位量管清晰。
• 4. 洒水系统：检查亿丰40-50洒水泵密封性，对冲、后洒、高压水炮喷嘴无堵塞。自吸自排功能管路阀门正常。
• 5. 电气与液压系统：定期检查液压管路高强度钢管接头有无松动，液压油位及清洁度。电气系统（卷帘门、操作面板）保持干燥清洁。

09 / 采购常见 FAQ

10 / 图片资料与展示
