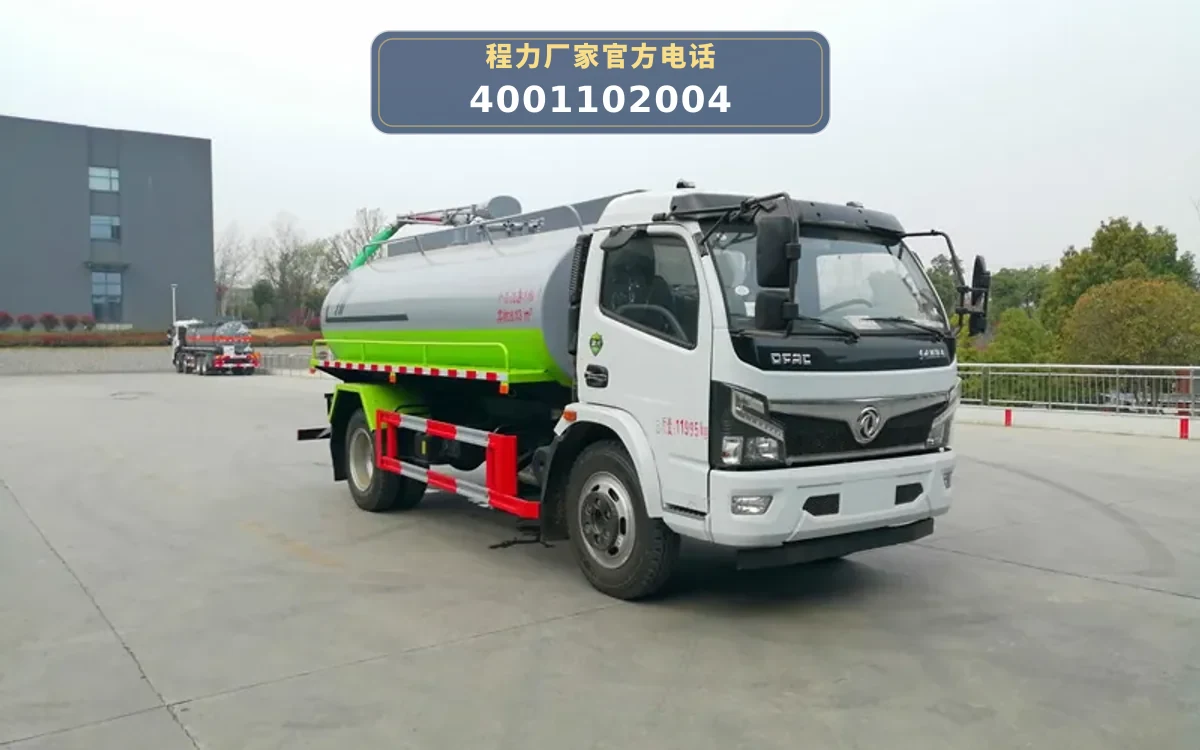

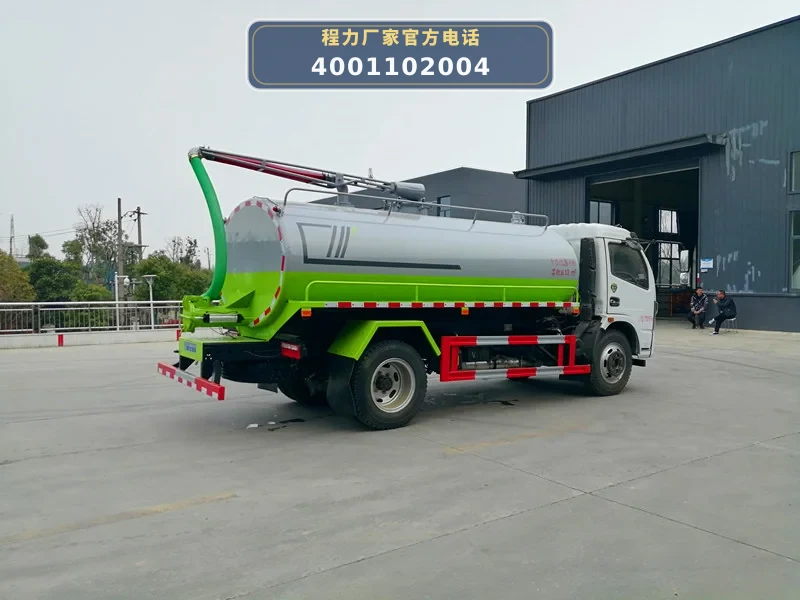

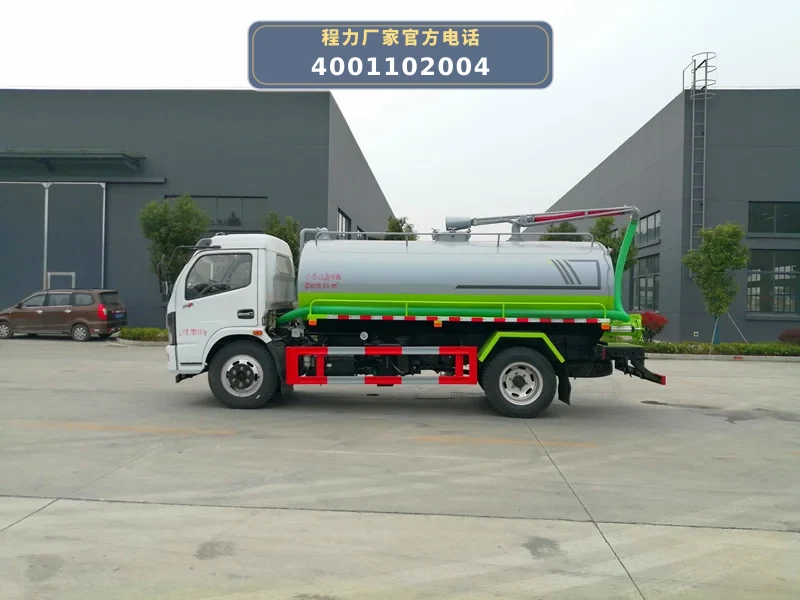

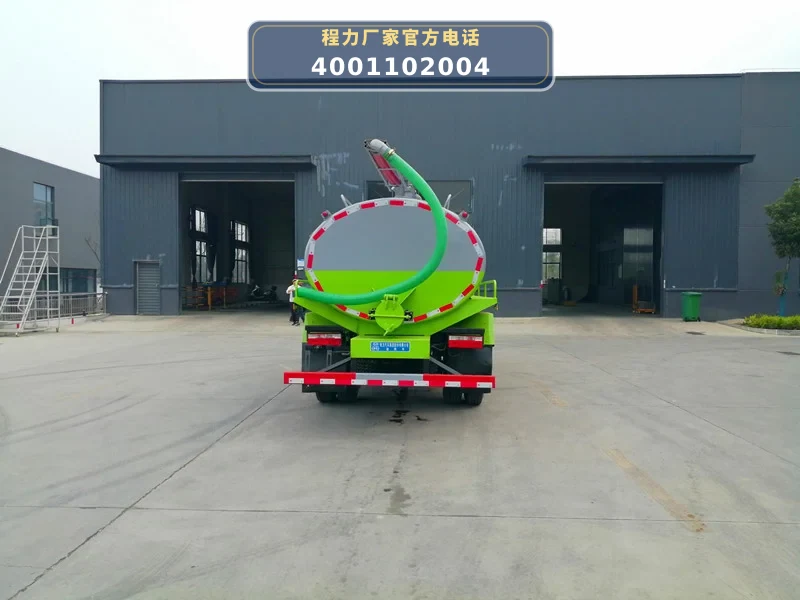

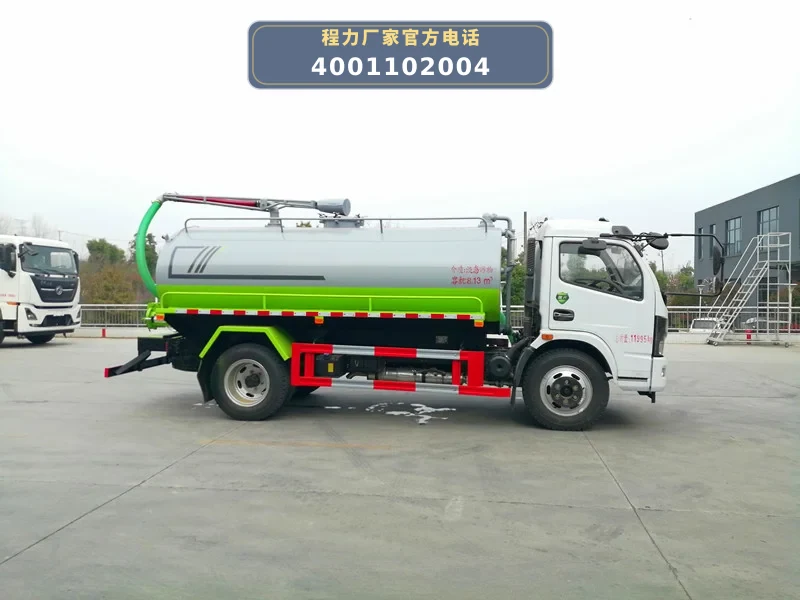

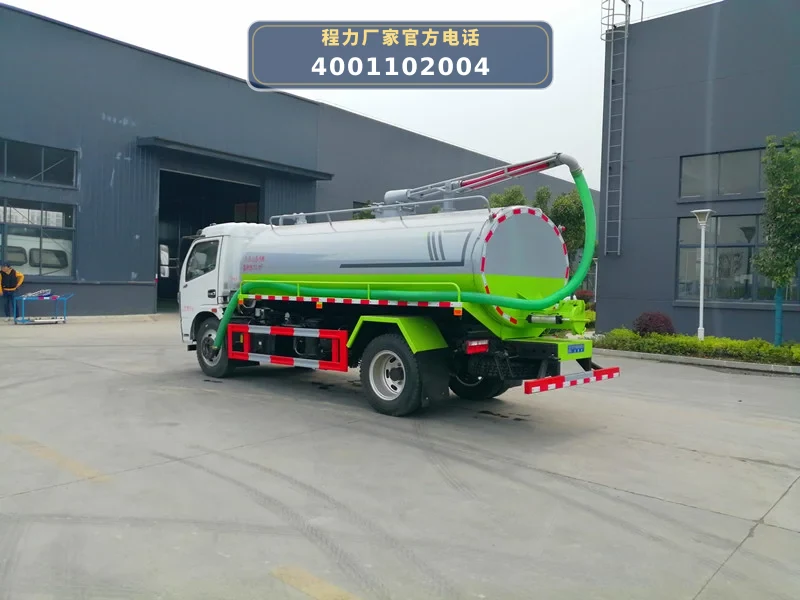

CL5120GXE6HQ型东风福瑞卡9.2方吸粪车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5120GXE6HQ型吸粪车以东风EQ1125SJ8CDC载货汽车底盘为动力平台，搭载云内D25TCIF1型110kW（150马力）国六柴油发动机，通过取力器将底盘动力传递给真空泵系统。整车总质量11995kg，轴距3800mm，最高车速103km/h。

作业时，发动机驱动真空泵（伟业10吨真空泵）运转，通过抽气管路将罐体内空气抽出，形成负压。在负压作用下，液态污物（污水、粪便、泥浆等，密度800kg/m³）经吸粪吊杆、吸污管吸入罐体。罐体采用武钢优质钢板制造，壁厚6mm，内部设有防浪板以抑制液体晃动，顶部设检查人孔。吸入过程中，水汽分离器将气体与液体分离，真空管加装不锈钢过滤网防止杂质进入泵体。

排放时，通过四通阀切换管路，利用真空泵的正压功能或重力自流，将罐内污物经尾部220mm排污口排出。罐体有效容积7.75m³，罐体外形尺寸（长×长轴×短轴）4200×2000×1400mm。洗手装置便于作业后清洁。

06 / 适用作业场景

• 城镇生活污水、化粪池清掏：适用于住宅小区、学校、医院等场所化粪池的定期清掏，罐体容积9.2m³，单次可收集大量污物，减少往返次数。
• 市政管网疏通与维护：配合管道疏通设备，用于市政排水管道、检查井内淤泥、污水的抽排，保持管网畅通。
• 养殖场、工厂等工业废液收集：适用于养殖场粪污、工厂生产废水等液态废弃物的收集与转运，介质密度800kg/m³，罐体耐腐蚀。
• 应急抢险与临时排污：在暴雨积水、管道泄漏等应急情况下，可快速抽排污水，底盘通过性好，适应多种路况。

07 / 产品核心优势

• 1. 大容量罐体，高效作业：罐体容积9.2m³，有效容积7.75m³，单次装载量大，减少往返次数，提升作业效率。
• 2. 强劲真空泵，抽吸力强：配备伟业10吨真空泵，带水汽分离器，可快速形成负压，吸力强劲，适合粘稠污物。
• 3. 东风福瑞卡底盘，动力可靠：采用东风EQ1125SJ8CDC底盘，云内D25TCIF1 150马力国六发动机，万里扬6档变速箱，动力充沛，排放达标。
• 4. 多重防护设计，延长寿命：罐体壁厚6mm，内部设防浪板，前后封头加强；真空管加装不锈钢过滤网，防止杂质进入泵体；耐震压力表抗震动。
• 5. 操作便捷，附件齐全：尾部220mm排污口，罐顶可旋转吸粪吊杆，洗手装置；随车配备8米吸污管，方便现场作业。

08 / 操作与保养

• 1. 作业前检查：检查真空泵润滑油位、管路连接密封性、四通阀位置、压力表读数；确认罐体人孔盖关闭严密。
• 2. 真空泵操作：启动发动机，通过取力器带动真空泵。抽吸时打开抽气阀，排放时切换四通阀至正压或自流位置。注意观察压力表，避免超压。
• 3. 罐体与管路维护：定期清洗罐体内部，检查防浪板焊接处；清理真空管不锈钢过滤网；检查吸粪吊杆旋转灵活性。
• 4. 排污口与洗手装置：尾部220mm排污口使用后需冲洗干净，防止堵塞；洗手装置保持水路畅通。
• 5. 底盘与安全装置：按底盘说明书保养发动机、变速箱、轮胎（8.25R20钢丝胎）；检查ABS系统（型号ABS/ASR-24V-4S/4M）功能正常。
