CL5120TXSBEVBGX型欧马可纯电动洗扫车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 1 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

03 / 上装配置

1. 清扫系统

中置2扫盘，液压马达，扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等扫刷撑开直径：φ800-900mm，扫盘马达转速：140r/min。扫刷数量：44个。扫盘倾角调整前倾5°~15° 外倾5°~10°。

2. 吸盘装置

吸盘由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸管直径φ180mm，内置带高压喷嘴的长排喷杆，吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。工作状态吸嘴边刚性部份离地间隙5～8(mm)。

3. 风机系统

免维护离心式风机，电机带齿耐高温A带传动，额定工作转速：每分钟2000转。

4. 高压水路系统

高压水泵，不锈钢高压管路，万向高压路沿清洗，15m高压冲洗卷盘，高压卷盘可用于车身自洁，也可移动冲洗指定地点及死角。

5. 液压系统

齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵、液压油缸等。海普瑞斯液压油缸，液压阀组。

6. 电气控制系统

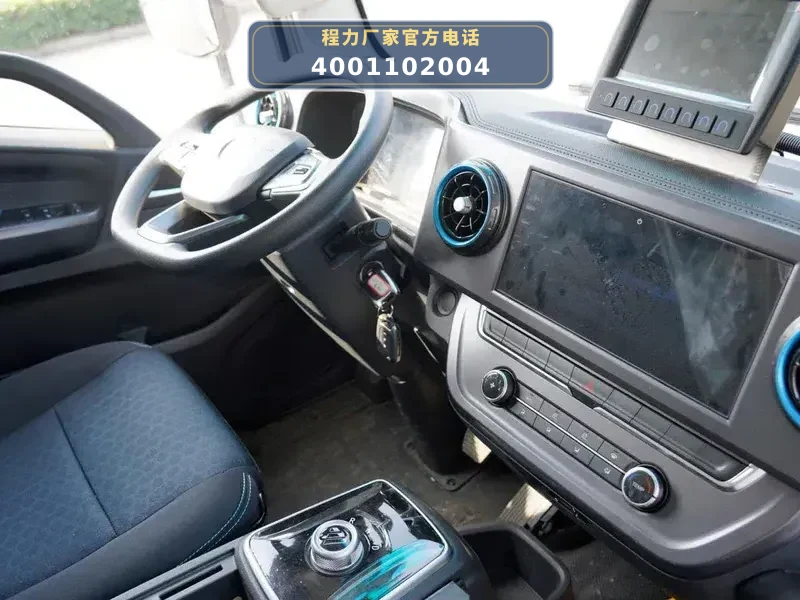

全车电控驾驶操作，控制型式电子控制，一键操作，驾驶室及尾部操作。控制面板：CAN总线操作。影像系统：实时监控作业情况并显示在驾驶室内显示屏上。尾部带电控操作系统。

7. 箱体及自洁系统

碳钢防腐清水池箱，不锈钢污水箱。垃圾箱、水箱均带防溢或低水位报警装置。自洁系统：车辆垃圾箱倾倒垃圾后，自洁系统可对垃圾箱进行自洁。

8. 安全及辅助装置

倒车语音报警系统及各个动作语音提示，尾部LED箭头灯，手动泵应急举升系统。

04 / 工信部公告

免征：否燃油：否环保：查

1.该车专用装置由厢体,洗扫装置等组成,主要用于道路洗扫作业; 2.ABS系统型号/生产企业:ABS-VI.E/广州瑞立科密汽车电子股份有限公司; 3电池种类:磷酸铁锂电池,储能装置单体生产企业:宁德时代新能源科技股份有限公司,储能装置总成生产企业:宁德时代新能源科技股份有限公司; 4.驱动电机类型:永磁同步电机,额定功率:80kw,峰值功率:160kw; 5.侧防护材料为铝合金,连接方式为螺栓连接,后防护装置材料:Q235,连接方式:螺栓连接.后防护断面尺寸(mm):120×60,后防护离地高度(mm):400;

05 / 工作原理

CL5120TXSBEVBGX型纯电动洗扫车以福田欧马可BJ1128EVJA2底盘为动力平台，搭载北汽福田FTTB080C永磁同步电机（额定功率80kW，峰值功率160kW），通过底盘取电窗口为上装提供电力。整车总质量12495kg，轴距4200mm，配备宁德时代磷酸铁锂电池（电量162.28kWh），驱动上装各系统协同作业。

作业时，电气控制系统通过CAN总线一键操作，控制上装电机（风机高压泵电机、油泵电机、低压泵电机）运转。液压系统驱动中置2扫盘旋转（扫盘马达转速140r/min，扫刷撑开直径φ800-900mm），将路面垃圾扫至吸盘区域；同时高压水泵（上装电动机额定功率40-50kW）提供高压水，经吸盘内置喷杆和路沿清洗弯管冲洗路面及路缘石立面。免维护离心式风机（额定转速2000r/min）产生负压，通过双吸口吸管（直径φ180mm）将垃圾和污水吸入不锈钢污水箱（6m³），清水箱（6m³）提供清洗用水。作业过程中，后喷雾系统抑制扬尘，垃圾箱倾卸角≥40°，完成垃圾倾倒后自洁系统对箱体进行冲洗。

整车具备路面清扫、高压清洗、路沿洗刷、后喷雾降尘、定点角喷、低压前冲等多种功能，最大清扫宽度2500-3200mm，清扫效率≥96%，最大清扫能力50000m²/h，作业噪声＜88dB（符合GB7258规定）。

06 / 适用作业场景

• 城市主干道及次干道日常洗扫：适用于城市广场、主干道、次干道的路面清扫和高压清洗作业。清扫宽度2500-3200mm，清扫作业速度3-15km/h，保洁作业速度15-20km/h，可高效完成日常保洁任务。

• 路缘及路缘石立面清洗：通过吸盘内置高压喷杆和路沿清洗弯管，可对路缘和路缘石立面进行高压冲洗，配合扫盘清扫，实现路沿无死角清洁。

• 污染路面定点冲洗：配备15m高压冲洗卷盘和高压长枪，可对路面油污、泥渍等顽固污渍进行定点冲洗；定点角喷装置可配合洗扫作业，对路面污垢进行预冲洗。

• 喷雾降尘与空气净化：后喷雾系统在作业时喷出雾状水幕，有效降低扬尘，避免二次污染，适用于干燥或多尘路段的保洁作业。

• 垃圾箱自洁与维护：垃圾箱倾倒后，自洁系统通过高压水流冲洗箱体内壁，防止残渣吸附腐蚀，延长箱体使用寿命。

07 / 产品核心优势

• 1. 纯电动零排放，环保高效：采用宁德时代磷酸铁锂电池（电量162.28kWh），纯电驱动，零排放，续航里程280km，上装每小时消耗电量30-40kWh，适合城市环保作业要求。

• 2. 大容量水箱，持续作业能力强：配备6m³清水箱和6m³污水箱，碳钢防腐清水箱和不锈钢污水箱材质，减少加水/排污频次，提升作业效率。

• 3. 多功能集成，一车多用：集路面清扫、高压清洗、路沿洗刷、后喷雾降尘、定点角喷、低压前冲等功能于一体，最大清扫宽度3200mm，清扫效率≥96%，满足多种保洁需求。

• 4. 智能电控与安全辅助系统：CAN总线一键操作，驾驶室及尾部均可控制；配备倒车语音报警、室内监控系统、低水位/防溢报警、手动泵应急举升系统，保障作业安全。

• 5. 品牌液压与免维护风机：液压系统采用海普瑞斯液压阀组、油缸，扫盘摆线马达品牌可靠；风机为免维护离心式风机，减少维护成本。

08 / 操作与保养

• 1. 作业前检查：检查清水箱水位、污水箱容量，确保液压油位正常；检查扫盘、吸盘、风机皮带张紧度及磨损情况；确认电气控制系统各开关、指示灯正常。

• 2. 液压系统维护：定期检查海普瑞斯液压阀组、油缸、齿轮泵及管路有无渗漏；液压油每500小时或按厂家要求更换，保持油液清洁。

• 3. 风机与吸盘保养：免维护离心式风机无需定期注油，但需检查皮带磨损及张紧度；吸盘滚轮、吸嘴体应保持清洁，检查吸管有无堵塞，弹簧浮动悬挂功能正常。

• 4. 水路系统维护：清洗高压水泵进水滤网，检查不锈钢高压管路及喷嘴有无堵塞；15m高压冲洗卷盘使用后应排空余水，防止冻结。

• 5. 电池与电机保养：宁德时代磷酸铁锂电池需按照厂家要求进行充电维护，建议充电桩功率120kW；上装电机（永磁同步电机，水冷）定期检查冷却液液位及管路。

• 6. 垃圾箱与自洁系统：每次倾倒垃圾后，使用自洁系统冲洗箱体内壁；检查污水箱排污阀、后门密封条，防止泄漏。

09 / 产品常见 FAQ

Q：CL5120TXSBEVBGX纯电动洗扫车的总质量是多少？

A：该车型总质量为12495kg，整备质量9200kg，额定载质量3100kg。

Q：这款洗扫车的水箱容积多大？

A：清水箱容积6m³，污水箱容积6m³，清水箱材质为碳钢防腐，污水箱材质为不锈钢。

Q：CL5120TXSBEVBGX的清扫宽度和效率是多少？

A：最大清扫宽度2500-3200mm，清扫效率≥96%，最大清扫能力50000m²/h。

Q：这款车采用什么电池？续航里程多少？

A：采用宁德时代磷酸铁锂电池，电池电量162.28kWh，续航里程280km。

Q：CL5120TXSBEVBGX的底盘型号和轴距是多少？

A：底盘型号为BJ1128EVJA2（北汽福田），轴距4200mm。

Q：这款洗扫车有哪些作业功能？

A：具备路面清扫、高压清洗、路沿和路缘石立面洗刷、后喷雾降尘、定点角喷、低压前冲、垃圾箱自洁等功能。

Q：该车的驱动电机参数是多少？

A：驱动电机为永磁同步电机，型号FTTB080C，额定功率80kW，峰值功率160kW，由北汽福田汽车股份有限公司生产。

Q：CL5120TXSBEVBGX的轮胎规格是什么？

A：轮胎规格为8.25R20 16PR。

Q：这款纯电动洗扫车的价格是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。

Q：CL5120TXSBEVBGX的ABS系统信息？

A：ABS系统型号/生产企业：ABS-VI.E/广州瑞立科密汽车电子股份有限公司。
