CL5160TSY6BZ型东风天锦宿营车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

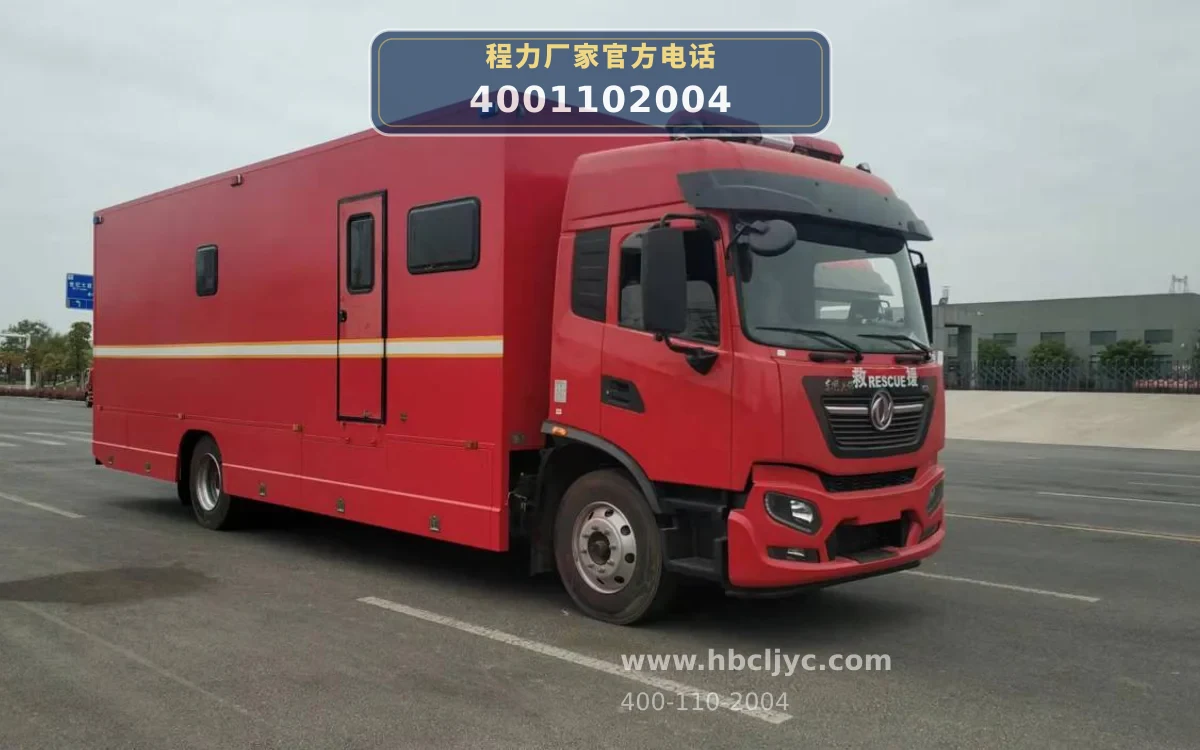

CL5160TSY6BZ型宿营车以东风天锦DFH5160XXYE6底盘为动力平台，发动机可选DDi50E190-60（147kW）、D4.0NS6B185（136kW）或DDi47E225-60（166kW），通过底盘取力器或独立发电机组为整车提供电力与热力。车辆总质量16000kg，轴距5800mm，厢体尺寸10700×2550×3980mm，为内部生活设备提供稳定承载空间。

驻车状态下，作业流程如下：首先通过抽拉梯展开出入通道，打开通风天窗和外推窗支持空气流通。配电系统中，发电机或外接电源经双电源自动转换器为整车供电，充电逆变一体机（2kW）将蓄电池（200Ah×2）直流电转换为交流电，供给空调（2匹×2）、液晶电视（50寸）、液体加热器（5kW）等设备。水路系统由水泵从500L不锈钢净水箱取水，供卫浴间使用，废水排入200L不锈钢污水箱。折叠床（24张）和床头柜（6个）为人员提供休息空间，360行车记录仪、车载电台、警灯等辅助系统保障通信与安全。

行驶状态下，厢体两侧不可扩展，所有生活设备处于收纳固定状态。车辆采用侧防护为裙边结构，后防护为Q235材质焊接，确保行驶安全。ABS系统（型号ABS 8或ABS-E 4S/4M）提供制动稳定性。

06 / 适用作业场景

• 野外应急救援宿营保障：在地震、洪水等自然灾害现场，CL5160TSY6BZ型宿营车可快速部署，为救援人员提供24张折叠床、独立卫浴间、空调及电视等生活设施，保障长时间野外作业的休息与卫生需求。
• 消防队伍野外驻训后勤：消防队伍在偏远地区进行野外驻训时，该车可作为移动宿营基地，配备液体加热器（5kW）提供热水，发电机和蓄电池保障电力供应，满足20人以上团队连续多日驻训需求。
• 工程抢险现场人员休息：电力、通信等工程抢险现场，作业人员需长时间连续工作。宿营车可停靠在作业区附近，提供休息、洗漱、餐饮准备等后勤支持，提升抢险效率。
• 军事演习野外宿营：军事演习或拉练中，该车可快速转换为野战宿营单元，利用车载电台和360行车记录仪保持通信与监控，防雷接地系统和避雷针保障雷雨天气安全。

07 / 产品核心优势

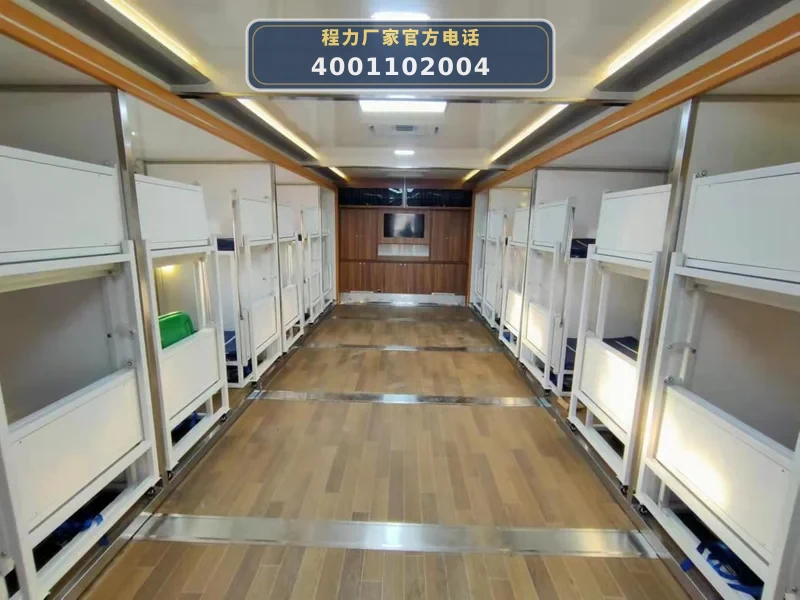

• 1. 大容量宿营能力：采用12×2=24床铺布局，配备24张折叠床和6个床头柜，可同时满足24人野外宿营需求，适合团队化作业。
• 2. 独立卫浴与生活保障：车内设有独立卫浴间，配备500L净水箱和200L污水箱，配合水泵实现供水排污；2台2匹空调和5kW液体加热器保障舒适温度与热水供应。
• 3. 多电源冗余供电：配备发电机、2kW充电逆变一体机、200Ah蓄电池×2及双电源自动转换器，支持外接电源与自发电无缝切换，确保野外连续供电。
• 4. 安全防护与通信系统：标配360行车记录仪、车载电台、警灯（长红1.6米）、防雷接地系统及避雷针，提升野外作业安全性与通信能力。
• 5. 高承载底盘与长轴距：采用东风天锦DFH5160XXYE6底盘，总质量16000kg，轴距5800mm，承载能力强，行驶稳定性好，适合长途机动部署。

08 / 操作与保养

• 1. 发电机与配电系统检查：每日作业前检查发电机机油、燃油及冷却液液位，启动后观察电压、频率是否稳定。检查充电逆变一体机（2kW）和双电源自动转换器工作状态，确保蓄电池（200Ah×2）电量充足。
• 2. 空调与液体加热器维护：定期清洁空调（2匹×2）滤网，检查制冷剂压力。液体加热器（5kW）使用前检查燃油管路及燃烧室积碳，冬季注意防冻。
• 3. 水路系统保养：每次使用后排空净水箱（500L）和污水箱（200L）残留水，清洗水箱内壁。检查水泵运转是否正常，管路接头有无渗漏。长期停放时需放尽系统存水以防冻裂。
• 4. 折叠床与厢体附件检查：检查24张折叠床的铰链、锁止机构是否灵活可靠，床头柜固定是否牢固。抽拉梯、出入门、外推窗（6个）的密封条需定期清洁润滑，确保开闭顺畅。
• 5. 辅助系统功能测试：每周测试360行车记录仪、车载电台、警灯（长红1.6米）功能。检查防雷接地系统接地电阻值，避雷针有无锈蚀，确保雷雨天气安全。
