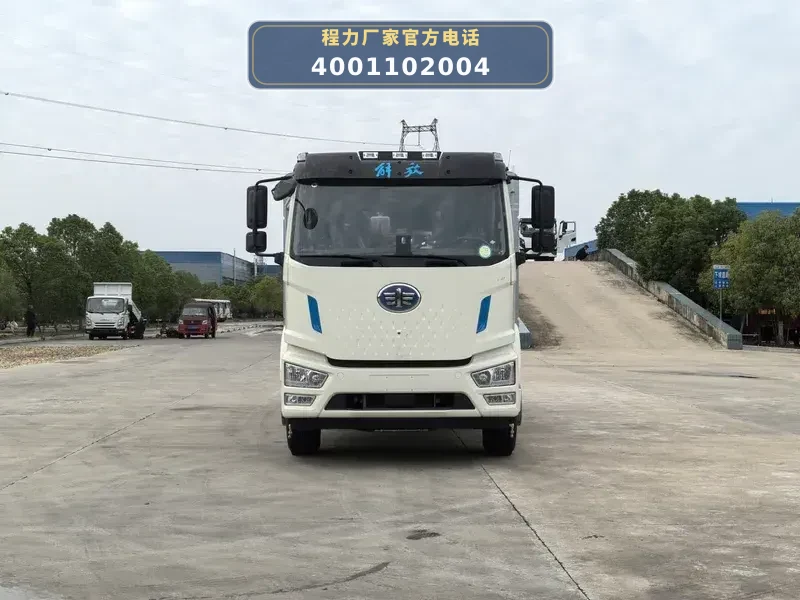

CL5180TXSBEVDP型解放纯电动洗扫车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 2 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

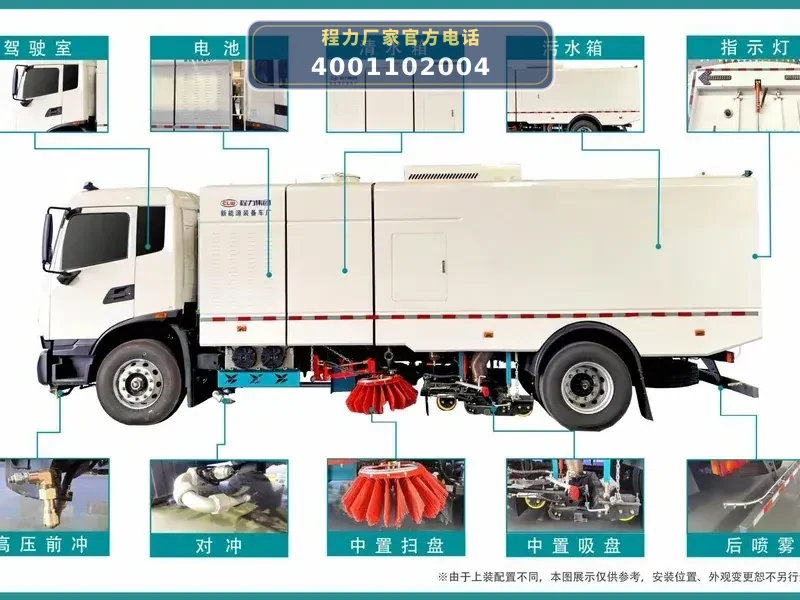

03 / 上装配置

1. 清扫系统

中置2扫盘，力顿马达，扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等扫刷撑开直径：φ800-900mm，扫盘马达转速：140r/min。扫刷数量：44个。扫盘倾角调整前倾5°~15° 外倾5°~10°。

2. 吸盘装置

吸盘由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸控制双吸口宽吸管直径φ180mm，内置带高压喷嘴的长排喷杆，吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。工作状态吸嘴边刚性部份离地间隙5～8(mm)。

3. 风机系统

电机带齿耐高温A带传动，额定工作转速：每分钟2000转。免维护离心式风机。

4. 液压系统

齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵、液压油缸等。中梅多路阀，阿尔塔液压阀组，海普瑞斯液压油缸。

5. 水路系统

GTM高压水泵，不锈钢高压管路，高压冲洗卷盘15M，低压冲洗21m，定点角喷装置，后喷雾降尘，路沿立面洗刷，自洁系统。

6. 电气控制系统

电控系统500A快充功能、集成热管理（单冷集成）。控制电压12V/24V。操作方式全车电控驾驶操作。控制面板CAN总线操作，影像系统实时监控作业情况。尾部电控操作面板。

7. 安全装置

倒车语音报警系统及各个动作语音提示。垃圾箱、水箱均带防溢或低水位报警装置。手动泵应急举升系统。

04 / 工信部公告

免征：否燃油：否环保：查

1.该车专用装置由厢体,洗扫装置等组成,主要用于道路洗扫作业;2.储能装置单体种类/储能装置单体生产企业/储能装置总成生产企业:磷酸铁锂动力电池/宁德时代新能源科技股份有限公司/宁德时代新能源科技股份有限公司,磷酸铁锂动力电池/远景动力技术(鄂尔多斯市)有限公司/远景动力技术(湖北)有限公司;3.驱动电机类型:永磁同步电机,额定功率90kW,峰值功率171kW;4.ABS型号/生产企业:CM4XL/长春瑞立科密汽车电子有限公司,选装EBS,EBS生产厂家:①.浙江万安科技股份有限公司,型号:VIE EBS-d;②.威伯科汽车控制系统(中国)有限公司,型号:EBS3;5.仅选用轮胎295/80R22.5 18PR,275/80R22.5 18PR,10.00R20 18PR;6.侧防护材料为铝合金,连接方式为螺栓连接,后防护装置材料:Q235,连接方式:螺栓连接.后防护断面尺寸(mm):120×60,后防护离地高度(mm):450.

05 / 工作原理

CL5180TXSBEVDP型纯电动洗扫车以解放CA1181P62L2BEV1底盘为动力平台，搭载永磁同步电机（额定功率90kW，峰值功率171kW），通过底盘取电窗口为各上装电机供电。整车总质量18000kg，轴距5300mm，配备宁德时代磷酸铁锂电池（电量279.59kWh），驱动上装各系统协同作业。

作业时，驾驶室内一键操作，电气控制系统控制上装电机启动：风机电机驱动免维护离心式风机（额定转速2000r/min）运转，在吸盘内形成负压；同时高压水泵电机驱动GTM高压水泵，为高压水路提供压力（上装电机额定功率60-80kW）。清扫系统由液压马达驱动中置2扫盘（扫刷撑开直径φ800-900mm，转速140r/min）将路面垃圾扫至吸盘前方，吸盘内置高压喷杆（左右带侧喷）冲洗路面，吸嘴将垃圾和污水吸入污水箱（容积8m³）。清水箱（容积8m³）通过低压水泵提供降尘喷雾和自洁用水。垃圾箱倾卸角≥40°，倾倒后可通过自洁系统冲洗箱体。

整个作业流程实现路面清扫、高压清洗、路缘石立面洗刷、后喷雾降尘等功能，清扫宽度3000-3500mm，清扫效率≥96%，最大清扫能力50000m²/h，作业噪声<88dB（符合GB7258规定）。

06 / 适用作业场景

• 城市主干道及广场洗扫：凭借8m³清水箱和8m³污水箱的大容量，以及3-3.5m清扫宽度，适用于城市主干道、广场、机场等大面积路面的日常洗扫保洁，单次作业时间长，减少加水排污频次。

• 路缘及路缘石立面清洗：吸盘左右喷杆上的路沿清洗弯管可形成高压水幕，专门清洗路缘石立面及人行道边缘，配合扫盘和吸嘴，实现路缘带无死角清洁。

• 重污染路面定点冲洗：配备15m高压冲洗卷盘和高压长枪，可对路面顽固污渍、油渍进行定点高压冲洗；同时定点角喷装置可配合洗扫作业，先冲洗后清扫，提升清洁效果。

• 降尘与空气净化：后喷雾系统将高压水雾化喷出，有效降低作业扬尘，避免二次污染，适用于干燥多尘路段及空气质量敏感区域。

• 垃圾箱自洁维护：垃圾箱倾倒后，自洁系统通过高压喷头冲洗箱内残留，防止垃圾腐臭和箱体腐蚀，延长车辆使用寿命，适用于每日多次作业的环卫车队。

07 / 产品核心优势

• 1. 大容量清水/污水箱，续航作业能力强：清水箱和污水箱容积均为8m³，总容积16m³，可满足长时间连续洗扫作业需求，减少加水排污次数，提升作业效率。

• 2. 纯电动零排放，环保节能：采用宁德时代磷酸铁锂电池（279.59kWh）和永磁同步电机驱动，零排放、低噪音（<88dB），符合城市环保要求，上装每小时耗电50-60kWh，运营成本低。

• 3. 高清扫效率与宽作业幅宽：最大清扫宽度3500mm，清扫效率≥96%，最大清扫能力50000m²/h，可快速完成大面积路面清洁，提升环卫作业效率。

• 4. 多功能集成，一车多用：集路面清扫、高压清洗、路缘石立面洗刷、后喷雾降尘、定点冲洗、垃圾箱自洁于一体，减少车辆配置数量，降低采购和运维成本。

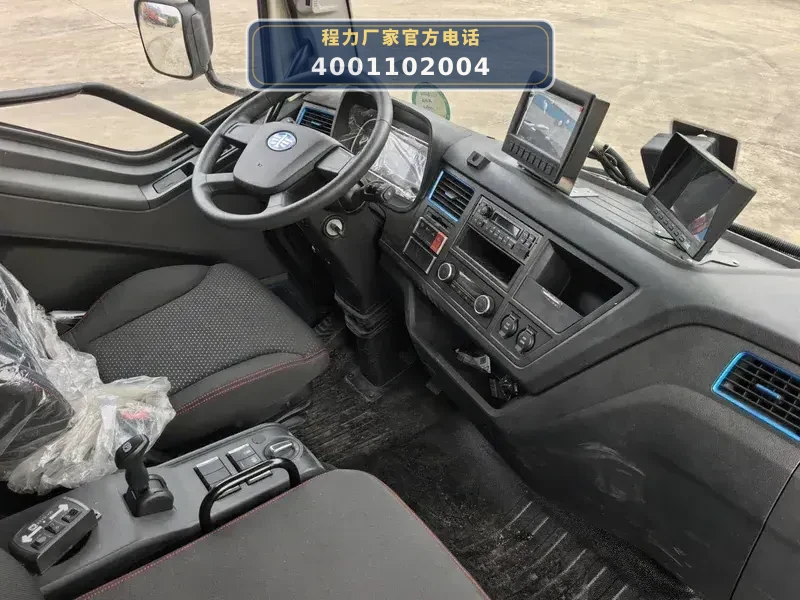

• 5. 智能化电控与安全配置：驾驶室内一键操作，CAN总线控制面板，尾部电控操作系统，倒车及洗扫状态室内监控，倒车语音报警，手动泵应急举升系统，确保作业安全便捷。

08 / 操作与保养

• 1. 作业前检查：检查清水箱和污水箱水位、液压油位、轮胎气压（295/80R22.5 18PR）；检查扫盘刷磨损情况（扫刷44个，直径φ800-900mm），必要时更换；检查吸盘滚轮及吸管（φ180mm）是否堵塞。

• 2. 液压系统维护：定期检查液压油清洁度和油位，更换液压油滤芯；检查中梅/海普瑞斯多路阀、力顿马达、长源齿轮泵、阿尔塔液压阀组及油缸密封性，防止渗漏。

• 3. 水路系统保养：检查GTM高压水泵、低压水泵、电子隔膜泵及管路接头；清洗高压喷嘴和自洁喷头；冬季注意防冻，排空管路积水。

• 4. 风机与吸盘检查：检查免维护离心式风机皮带张紧度及轴承润滑；清理吸盘内部及吸管杂物；检查吸嘴升降油缸及弹簧浮动机构，确保吸嘴离地间隙5-8mm。

• 5. 电气系统检查：检查电控箱面板各开关、指示灯、报警装置；检查CAN总线控制器、尾部操作面板及监控摄像头；定期清洁电气控制盒，防止灰尘进入。

• 6. 应急与安全装置：每月测试手动泵应急举升系统，确保扫刷、吸盘、大厢在液压故障时可手动升降；检查倒车语音报警及LED箭头灯功能正常。

09 / 产品常见 FAQ

Q：CL5180TXSBEVDP型纯电动洗扫车的清水箱和污水箱容积是多少？

A：清水箱容积8m³，污水箱容积8m³，总容积16m³。

Q：这款车的底盘型号是什么？采用什么电池？

A：底盘型号为CA1181P62L2BEV1，采用宁德时代磷酸铁锂电池，电池电量279.59kWh。

Q：CL5180TXSBEVDP的清扫宽度和清扫效率是多少？

A：最大清扫宽度3500mm，清扫效率≥96%，最大清扫能力50000m²/h。

Q：这款纯电动洗扫车的总质量和额定载质量是多少？

A：总质量18000kg，额定载质量根据配置不同为4220kg、4155kg、4020kg、3955kg、3770kg、3705kg。

Q：车辆外形尺寸和轴距是多少？

A：外形尺寸（长×宽×高）为9050或8900×2550×3450/3400/3350/3300mm，轴距5300mm或5600mm。

Q：这款车有哪些安全配置？

A：公告显示配备ABS（型号CM4XL，长春瑞立科密），可选装EBS；实车配置包括倒车语音报警、室内监控、尾部LED箭头灯等。

Q：上装电机功率是多少？每小时耗电多少？

A：上装电动机额定功率60-80kW，上装每小时消耗电量50-60kWh。

Q：这款车能用于路缘石立面清洗吗？

A：可以。吸盘左右喷杆上设有路沿清洗弯管，高压水可完成路沿和路沿石立面洗刷。

Q：垃圾箱如何自洁？

A：垃圾箱倾倒后，自洁系统通过高压喷头产生高压水流，将箱内残留垃圾残渣冲出箱外。

Q：这款车的价格是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
