CL5181TWQBEVAQZ型福田欧曼纯电动道路污染清除车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 2 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

03 / 上装配置

1. 水箱

水箱容积4.5立方，不锈钢材质。

2. 垃圾箱

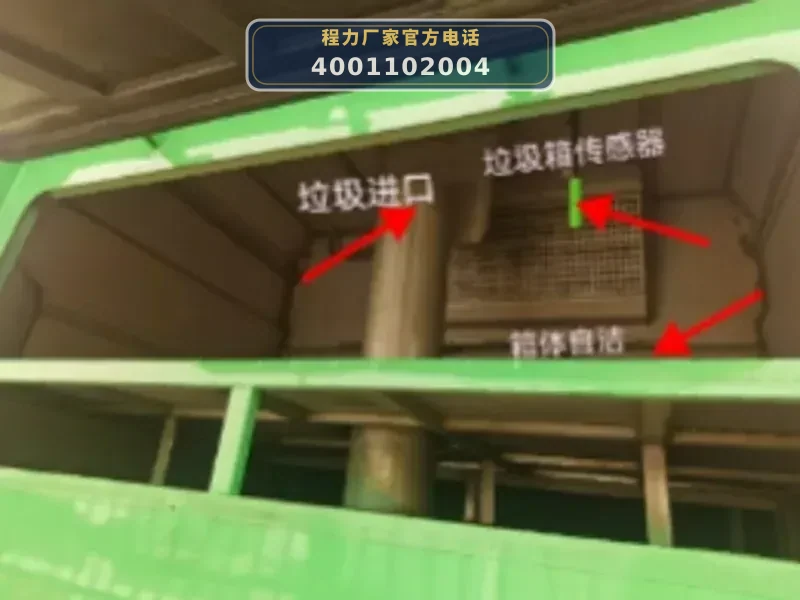

垃圾箱容积6.5立方，不锈钢材质，双层上下结构，内设转换风道、垃圾干湿分离，湿式垃圾仓内部加装高压自洁喷杆。

3. 滤筒仓

滤桶仓容积4立方，Q235材质，总计13组覆膜滤桶，有效过滤风量每小时超过20000立方米。

4. 吸拾系统

全车驱动部分主要由永磁同步电机、控制器、DC/DC、高压保险盒、分动箱为主。驱动电机通过电池组取电，由分动箱分配动力驱动液压油泵、高压水泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转，左右扫刷在扫盘的旋转带动下将两侧的垃圾扫至吸盘前方，同时，高压水泵将来自清水箱的清洁水加压后通过高压管路控制阀等分别输送到吸盘内喷水杆和左、右喷水杆，经扇形高压喷嘴喷出的扇形水帘组成一总宽不小于3.5m的U形水刀将地面附着物冲起。吸盘利用风机产生的负压，将垃圾经风管吸入垃圾箱贮存到垃圾箱内。

5. 高压喷水系统

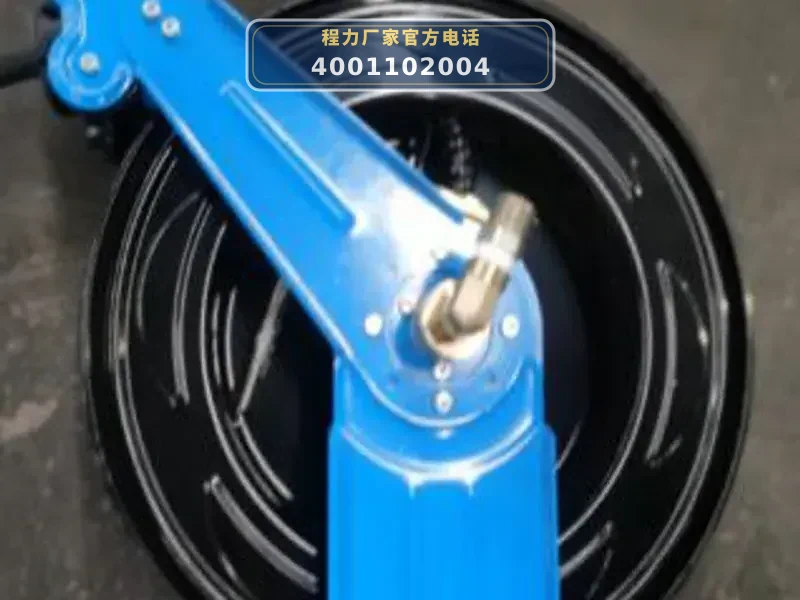

车辆采用全新进口高压柱塞泵，该泵流量低压力大，满箱水清洗模式下可工作75分钟，在不影响清洗效果的前提下延长单次作业时长。最大流量每分钟140L，最大压力10MPA。高压喷水系统由高压枪、自洁杆、吸盘喷水组成。吸盘左右侧加装侧喷杆冲洗路缘。侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管和不同角度的清洗枪，可用于清洗车身和其它设备和设施。

6. 清扫系统

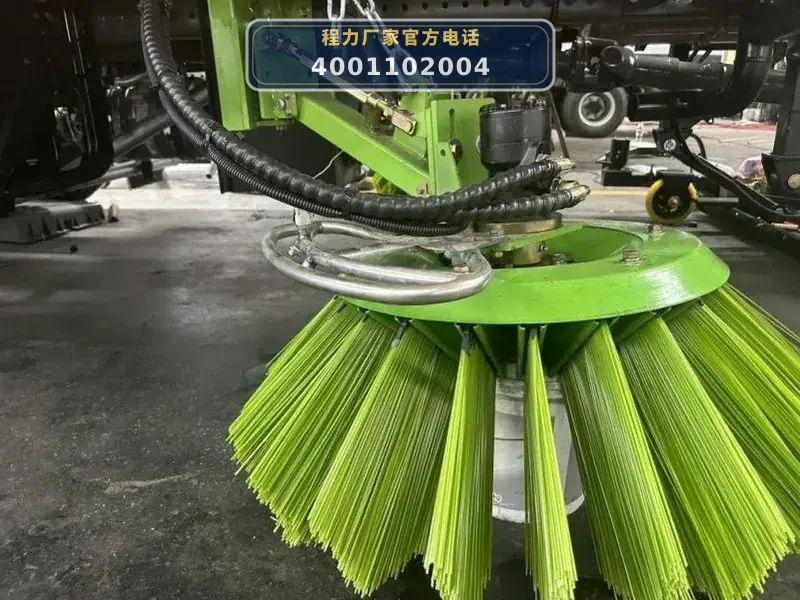

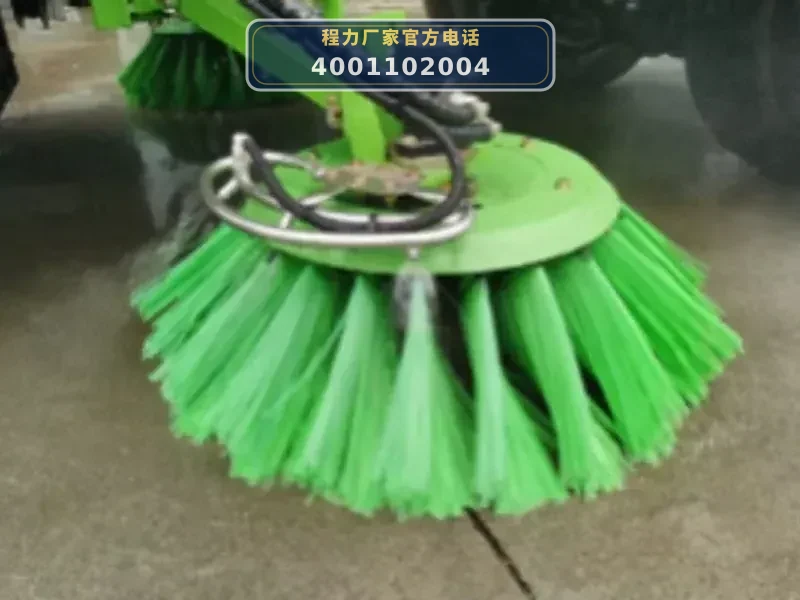

清扫系统处于车辆尾部，吸盘内部配有2.2米长钢丝滚刷。中置清扫支架，油缸推动清扫支架伸缩及升降。左右边刷采用宽体刷片。最大清扫宽度3.5米。

7. 液压系统

整车装有两套独立液压系统（如共用一套液压系统受制于液压马达数量及电磁阀孔径大小差异，液压系统容易走高温）。液压系统同时加装风冷系统，用以降低液压马达长时间运转带起油温。

8. 过滤及除尘系统

全车过滤系统主要由13组覆膜滤芯组成。该滤芯拆装方便，滤芯材质选用进口覆膜滤纸。可粘水水洗，过滤精度高（过滤精度0.3~0.5微米）。车辆加装3组储气罐，2组位于滤桶仓顶部与滤筒口直连。储气罐加装压力传感器，当压力达到设定值（大于0.65MPA）时，脉冲阀自动打开排气震尘。当压力低于设定值时，脉冲阀停止排气震尘。相较于时间间隔除尘方式，现除尘方式在气压足时可缩短每个滤筒吹尘次数，当气压不足时打开除尘影响除尘效果。独立式打气泵（干湿两用车型）；打气量每方钟0.52平方立方米（520L）、吸气压力0.1MPA，额定排气量0.8MPA。单次除尘间隔时间缩至20秒以内。

9. 控制系统

上装控制部分采用一键式操作，点动所选作业模式及作业启动。扫盘、吸盘、及所有水阀、气缸随控制器设定顺序依次打开。随后旋转副发动机手动油门开启清扫作业。车辆同时加装倒车影像、远程摇控（方便司机倾卸垃圾）以及多项语音提示音。

04 / 工信部公告

免征：否燃油：否环保：查

1.该车主要用于道路有机污染物、道路板结、油污、生化品等污染物清除,主要专用装置为厢体、高压射流清除装置、吸盘等;2.侧防护材质为铝合金,连接方式;螺栓连接,后下部防护专用装置代替,离地高度300mm;3.后部箭头灯仅在作业状态下开启;4.ABS型号/生产厂家:ABS-E/采埃孚商用车系统(青岛)有限公司;5.储能装置单体种类/生产企业:磷酸铁锂蓄电池/宁德时代新能源科技股份有限公司,储能装置总成型号/生产企业:配置一:L228C01+L228H01/宁德时代新能源科技股份有限公司;配置二:L150TX8/宁德时代新能源科技股份有限公司;驱动电机类型/驱动电机型号/生产企业:永磁同步电机/TZ375XSSF-SZF611/陕西法士特齿轮有限责任公司,额定功率:105kW,峰值功率:175kW;驱动电机控制器型号/生产企业:HC60LTPIC-C/北京理工华创电动车技术有限公司.

05 / 工作原理

CL5181TWQBEVAQZ型纯电动道路污染清除车以福田欧曼BJ1181EVAGF-03纯电动底盘为动力平台，底盘总质量18000kg，轴距4900mm。上装动力由底盘电池组（宁德时代磷酸铁锂，电量282kWh）经多合一控制器取电，驱动永磁同步电机（型号TZ375XSSF-SZF611，额定功率105kW，峰值功率175kW），再通过分动箱将动力分配给液压油泵、高压水泵和风机，实现各作业机构的独立驱动。

吸扫作业时，液压油泵驱动左右扫盘伸缩、升降、旋转，将两侧垃圾扫至吸盘前方；同时高压水泵（进口柱塞泵，最大压力10MPa，最大流量140L/min）将清水箱（容积4.5m³）的水加压后，经吸盘内喷水杆和左右侧喷杆形成总宽不小于3.5m的U形水刀，冲起路面附着物。风机（洛阳北玻高压离心式，型号6.3）产生负压，通过吸盘（宽度2200mm，吸尘管直径Φ275mm）将垃圾经风管吸入垃圾箱。垃圾箱为双层不锈钢结构（湿式垃圾仓6.5m³，底部灰尘仓），内部设有干湿转换风道：洗扫模式时风道不经过滤筒仓直接排出，干扫模式时含尘气流经13组覆膜滤芯过滤后排出，过滤精度0.3~0.5μm，有效过滤风量>20000m³/h。

车辆具备7种独立作业模式（全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫、纯吸），通过一键式操控平台选择，扫盘、吸盘、水阀、气缸按顺序自动打开。液压系统采用两套独立回路并加装风冷系统，避免高温；过滤除尘系统配备3组储气罐，当压力>0.65MPa时脉冲阀自动震尘，单次除尘间隔<20秒。侧后部装有20m高压软管卷盘，可用于清洗车身及设施。

06 / 适用作业场景

• 市政道路日常清扫保洁：适用于城市主干道、次干道、人行道等路面的日常清扫与保洁，利用洗扫或清扫模式清除路面灰尘、树叶、砂石等杂物，最大清扫宽度3.5m，作业速度5~20km/h，作业面积可达17500~70000m²/h。

• 沥青洒布前路面基层清扫：可用于铣刨路面或水稳层的扫吸，吸扫后路面洁净程度满足沥青洒布前基层清扫的施工要求，确保沥青与基层的粘结效果。

• 港口码头、煤矿、钢厂等粉尘污染场所：针对港口、码头、煤矿、钢厂、水泥厂等粉尘污染严重的场所，采用干扫模式配合13组覆膜滤芯过滤系统，有效收集粉尘，避免二次扬尘。

• 道路有机污染物及油污清除：公告明确该车主要用于道路有机污染物、道路板结、油污、生化品等污染物清除，利用高压水刀（最大压力10MPa）和吸盘配合，清除附着在路面上的顽固污染物。

• 雨天及积水路面作业：车辆配备晴雨天干湿转换风道，可根据天气和路面积水情况选择湿式或干式作业模式，实现全天候作业，不受天气和路面积水限制。

07 / 产品核心优势

• 纯电动零排放，节能环保：采用宁德时代磷酸铁锂电池（电量282kWh）驱动，作业时零排放、零污染，符合国家新能源政策，适合城市环保要求。

• 一车多用，7种独立作业模式：具备全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫、纯吸共7种模式，可根据路面污染程度和天气情况灵活切换，实现洗扫车与吸尘车功能融合。

• 高效过滤除尘系统：配备13组覆膜滤芯，过滤精度0.3~0.5μm，有效过滤风量>20000m³/h；3组储气罐配合压力传感器实现脉冲自动震尘，单次除尘间隔<20秒，确保持续作业能力。

• 大容积水箱与垃圾箱，延长作业时长：不锈钢水箱容积4.5m³，满箱水清洗模式可工作75分钟；不锈钢垃圾箱容积6.5m³，减少倾倒频次，提升作业效率。

• 独立液压系统与风冷散热：整车采用两套独立液压系统，避免液压马达数量差异导致高温；加装风冷系统，降低液压油温，保障长时间作业稳定性。

08 / 操作与保养

• 作业前检查：检查水箱水位（容积4.5m³）、垃圾箱是否清空、滤筒仓门密封是否良好；检查左右扫盘（直径900mm）及钢丝滚刷（吸盘内2.2m长）磨损情况，必要时更换；检查高压水泵（进口柱塞泵，最大压力10MPa）及管路有无渗漏。

• 液压系统维护：定期检查液压油位及油质，液压系统采用两套独立回路并配有风冷散热器，建议每500小时更换液压油滤芯；检查液压油泵、油缸及电磁阀动作是否顺畅，无异响。

• 过滤除尘系统保养：13组覆膜滤芯可水洗，每100小时检查滤芯表面积尘情况，必要时用低压水冲洗；检查3组储气罐压力传感器及脉冲阀工作状态，确保压力>0.65MPa时自动震尘。

• 高压喷水系统维护：检查高压水泵（型号2850或PT40，根据车型选择）及喷水杆喷嘴是否堵塞，定期清洗；侧后部自动卷绕冲洗卷盘（20m高压软管）使用后应排空管内余水，防止冬季冻裂。

• 电气系统检查：检查驱动电机（TZ375XSSF-SZF611）及控制器连接线束是否松动；检查低压蓄电池（12V、100Ah，2个）电量；后部箭头灯仅在作业状态下开启，注意检查灯光功能。

• 垃圾箱及风道清理：每日作业后清理垃圾箱内残留物，利用高压自洁喷杆冲洗箱体；检查干湿转换风道气缸动作是否正常，确保风道切换顺畅。

09 / 产品常见 FAQ

Q：CL5181TWQBEVAQZ型纯电动道路污染清除车的底盘是什么？

A：该车底盘为福田欧曼BJ1181EVAGF-03纯电动底盘，轴距4900mm，总质量18000kg，轮胎规格10.00R20 18PR。

Q：这款车的电池品牌和电量是多少？

A：电池品牌为宁德时代，类型为磷酸铁锂，电量282kWh，额定电压618.24V，电池布局为后背式。

Q：车辆的水箱和垃圾箱容积分别是多少？

A：水箱容积4.5立方米，垃圾箱容积6.5立方米，均为不锈钢材质；滤筒仓容积4立方米，材质Q235。

Q：该车有哪些作业模式？

A：具备全洗扫、左洗扫、右洗扫、全清扫、左清扫、右清扫、纯吸共7种独立作业模式，可根据路况和天气选择。

Q：最大清扫宽度和作业速度是多少？

A：最大清扫宽度3500mm，作业速度5~20km/h，作业面积17500~70000m²/h（根据作业速度而定）。

Q：这款车的驱动电机功率是多少？

A：驱动电机型号TZ375XSSF-SZF611，额定功率105kW，峰值功率175kW，由陕西法士特齿轮有限责任公司生产。

Q：车辆是否配备ABS？

A：是，ABS型号/生产厂家为ABS-E/采埃孚商用车系统(青岛)有限公司。

Q：该车的额定载质量是多少？

A：额定载质量为6020kg或5955kg（对应不同配置），整备质量11850kg，总质量18000kg。

Q：CL5181TWQBEVAQZ的免征和环保状态如何？

A：根据公告数据，免征状态为否，燃油状态为否（纯电动），环保状态需查询最新批次。

Q：这款车的价格是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
