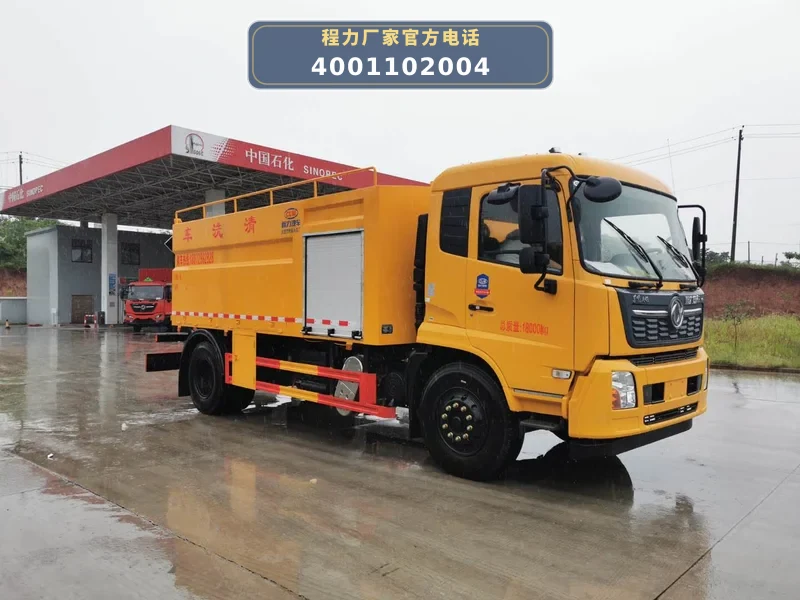

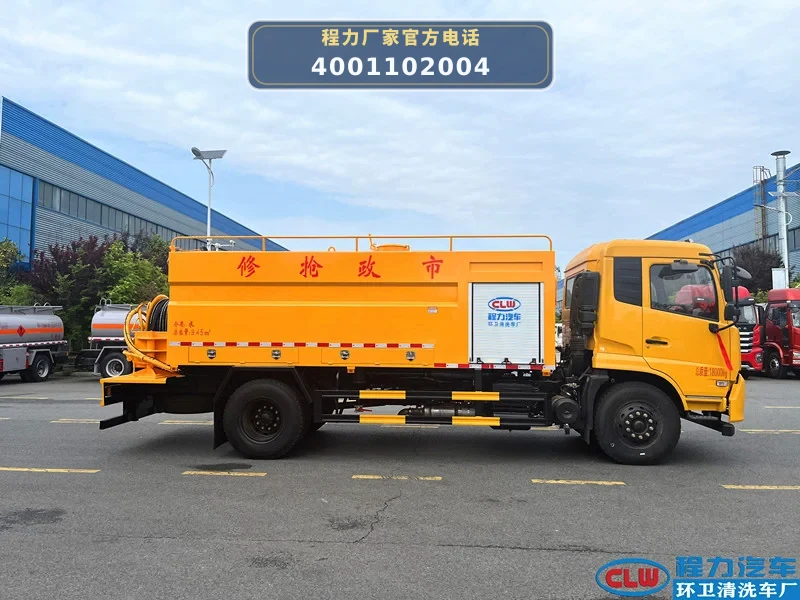

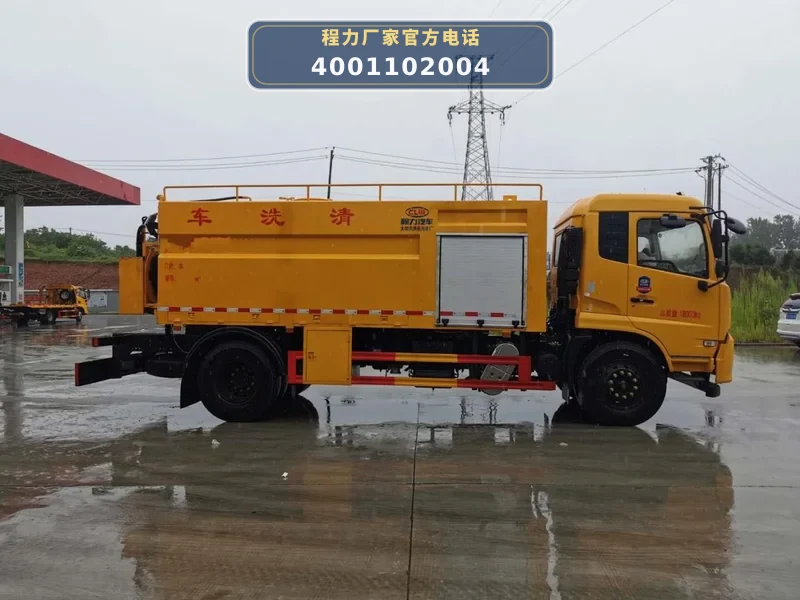

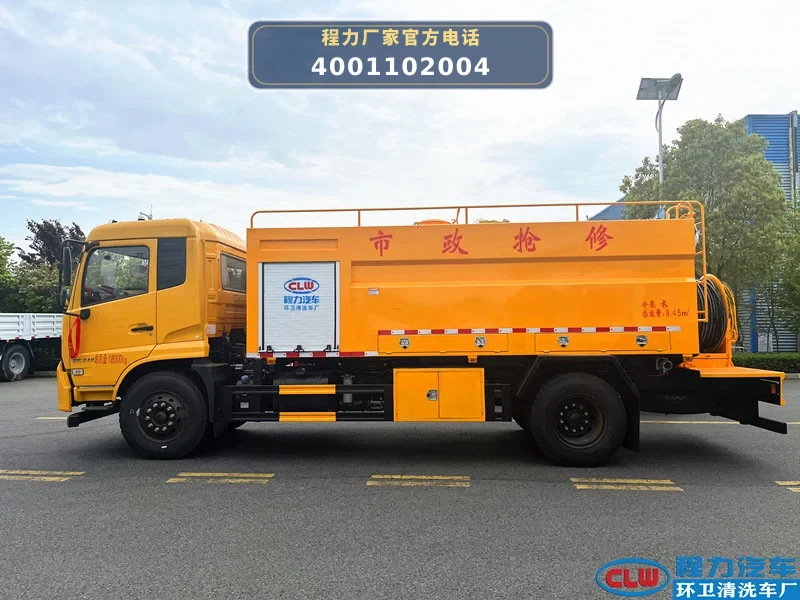

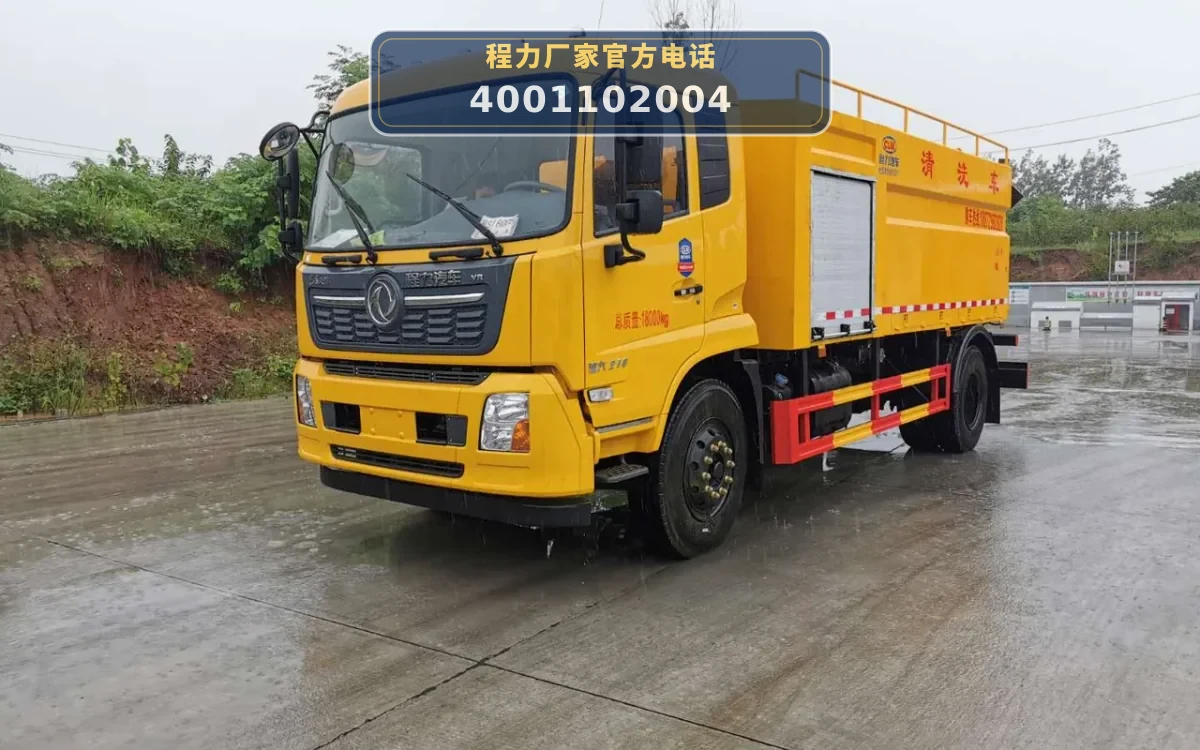

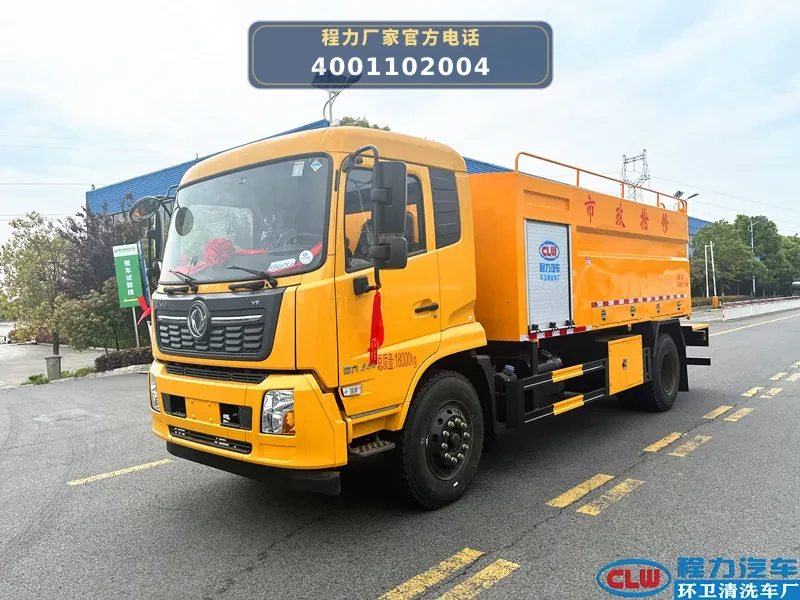

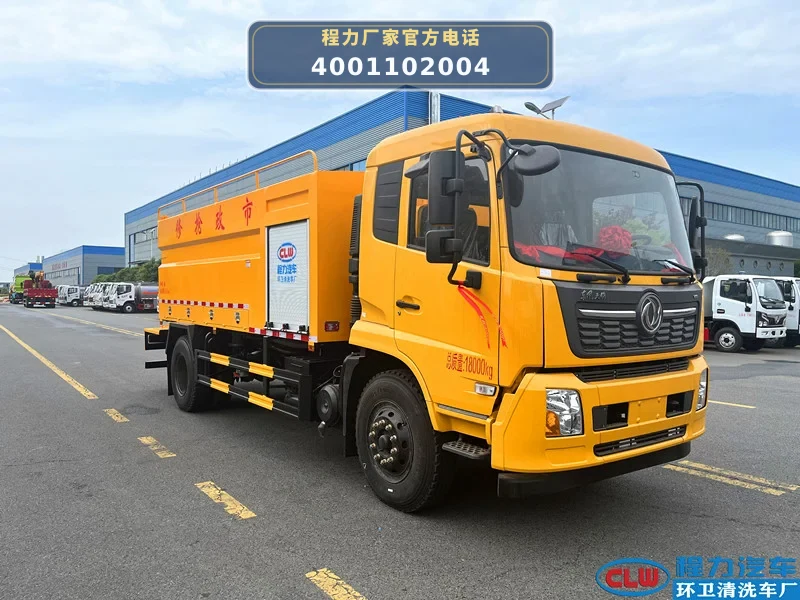

CL5185GQX6HQ型东风天锦12.5方下水道疏通清洗车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5185GQX6HQ型下水道疏通清洗车以东风天锦DFH1180EX8底盘为动力平台，发动机可选康明斯D6.7NS6B230（功率169kW）等，通过取力器驱动高压柱塞泵。整车总质量18000kg，轴距4700mm，罐体有效容积9.0立方米（总容量9.45立方米），运输介质为水，密度1000kg/m³。

作业时，发动机动力经变速箱取力器传递至品孚330流量高压泵（压力18MPa），将罐内清水加压后通过25mm通径管路输送至尾部液压绞盘上的高压管（60米长，19mm管径，耐压24MPa）。操作人员可在卷盘处控制高压管收放及喷水，利用高压水射流冲击、切割下水道内的沉积物和堵塞物，实现疏通清洗。清洗后的污水和杂物随水流排入检查井或收集装置。

罐体前部设有消防栓接口和洗手阀，罐体顶部有检查人孔兼加水口，侧面带水位量管。系统配备大过滤器（免拆洗型）防止杂质进入高压泵，并带有气吹水功能，可在冬季排空泵和管路内积水，防止冻裂。

06 / 适用作业场景

• 城市下水道疏通清洗：适用于城市排水管道、雨水管、污水管的定期疏通和应急清堵，利用高压水射流清除管道内壁沉积物和堵塞物，恢复管道过流能力。
• 管道沉积物清理：用于清理管道死角、泥沟等区域的沉积淤泥，配合高压喷头可有效破碎和冲洗顽固淤积物。
• 地面及路面清洗：通过高压卷盘和手持喷枪，可对路面、广场、工地等区域进行高压清洗作业，去除油污和尘土。
• 市政环卫应急保障：作为市政环卫车辆，可在暴雨后清理排水口堵塞、冲洗淤泥路面，保障城市排水系统正常运行。

07 / 产品核心优势

• 1. 大容量罐体与高效高压泵：罐体容积12.5立方米（公告有效容积9.0立方米），采用武钢优质钢板制作，壁厚4mm，内部设防浪板。配备品孚330流量高压泵，压力18MPa，满足长时间连续作业需求。
• 2. 东风天锦底盘，动力强劲：采用东风天锦DFH1180EX8底盘，可选康明斯230马力发动机（D6.7NS6B230，功率169kW），法士特8档变速箱，轴距4700mm，承载能力强，行驶稳定。

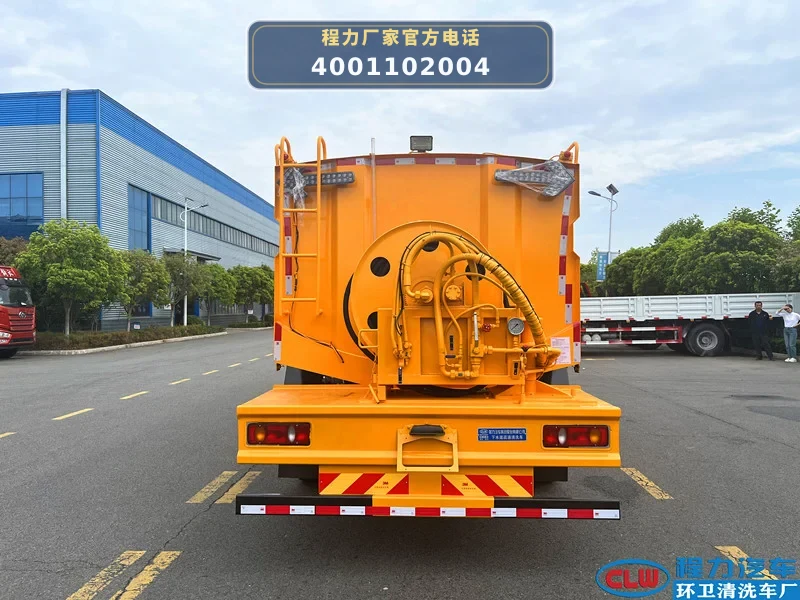

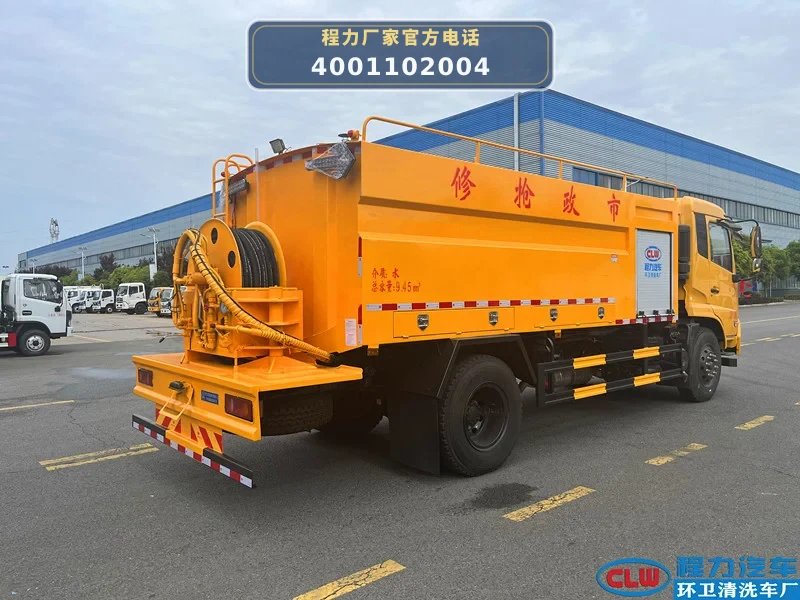

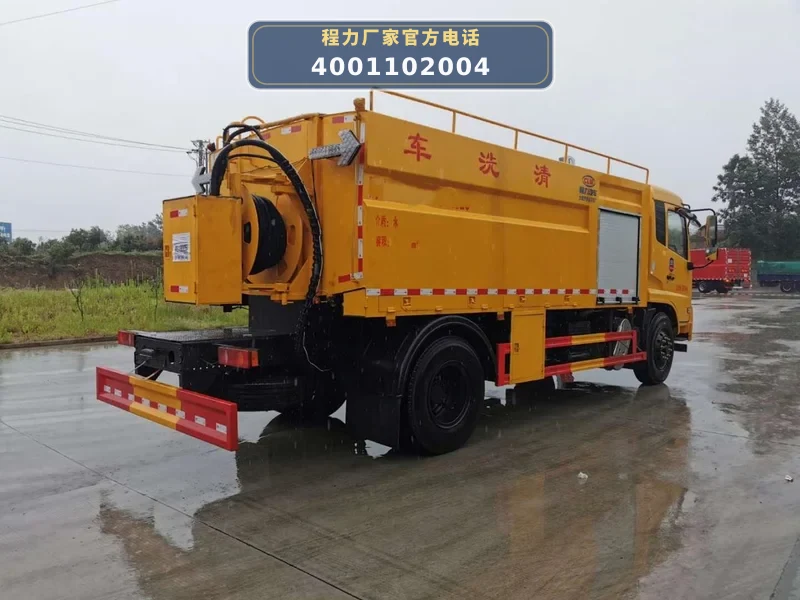

• 3. 液压绞盘与180°旋转卷盘：尾部高压卷盘可180°旋转，液压驱动收放管，操作方便。卷盘加大加厚加固，带淋管功能，作业后自动冲洗高压管。
• 4. 免拆洗大过滤器与气吹水系统：配备自主研发大过滤器（免拆洗型），减少维护频率。气吹水功能可冬季排空泵和管路积水，防止冻裂，延长设备寿命。
• 5. 公告免征环保齐全，上户无忧：公告批次405，免征购置税（公告标记为是），环保达标（国六排放），整备质量8800kg，额定载质量9070/9005kg，上户合规。

08 / 操作与保养

• 1. 作业前检查：检查罐体水位、高压泵润滑油位、管路连接密封性。确认液压绞盘、卷盘旋转正常，高压管无破损。启动发动机后，检查取力器接合是否顺畅，压力表显示是否正常。
• 2. 高压泵与过滤器维护：定期清洗大过滤器（免拆洗型，但需按需清理），防止杂质进入高压泵。检查高压泵柱塞密封件，发现泄漏及时更换。冬季使用后应开启气吹水功能，排空泵体和管路内积水。
• 3. 液压绞盘与卷盘保养：检查液压油油位和油质，定期更换液压油滤芯。卷盘旋转部位加注润滑脂，确保180°旋转顺畅。高压管收放时避免过度弯曲和磨损。
• 4. 罐体与管路检查：检查罐体焊缝及防浪板有无开裂，水位量管是否清晰。消防栓接口、洗手阀、低水位排水阀等阀门应启闭灵活，无渗漏。
• 5. 底盘日常保养：按东风天锦底盘保养手册进行发动机、变速箱、后桥等常规保养。检查轮胎气压（10.00R20 18PR），制动系统及ABS工作状态。
