CLW5060TPSADY型大流量排水抢险车以江铃JX1061TG26载货汽车底盘为动力平台，搭载江铃JX4D30B6H型柴油发动机（排量2892ml，功率85kW），满足国六排放标准。车辆总质量5880kg，轴距3360mm，最高车速100km/h。

作业时，车辆驻车后首先展开四只液压支撑腿（单支腿静载荷5吨，加装双向液压锁），均匀分配整车重量，确保作业稳定性。启动车厢内安装的100kW无刷发电机组，为整套排水系统提供电力。发电机组底座油箱容积可支持全负荷运行8小时。

排水作业核心设备为4台超轻型便携式潜水泵（单泵流量600m³/h，扬程10m，电机功率≥22kW，单泵重量25kg），每台水泵配备独立的变频控制柜（可拆卸，重量≤35kg），实现漏电、过载、缺相、过热等保护功能。水泵通过20m潜水电缆与变频控制柜连接，控制柜可调节水泵转速以控制流量。水泵出水口连接DN200mm排水带（单泵配50m，快速接头连接），将积水排至指定区域。水泵配有聚氨酯高强度浮圈（承重60kg），确保水泵在深水区正常作业。

此外，车厢内配备380V/220V外供电源插座（5kW），可为其他用电设备供电；车厢顶部可选装升降照明灯（2×150W，遥控操作），满足夜间作业照明需求。驾驶室顶部安装长排黄色工程警灯，车辆两侧各配四只红白爆闪灯，警示过往行人和车辆。

06 / 适用作业场景

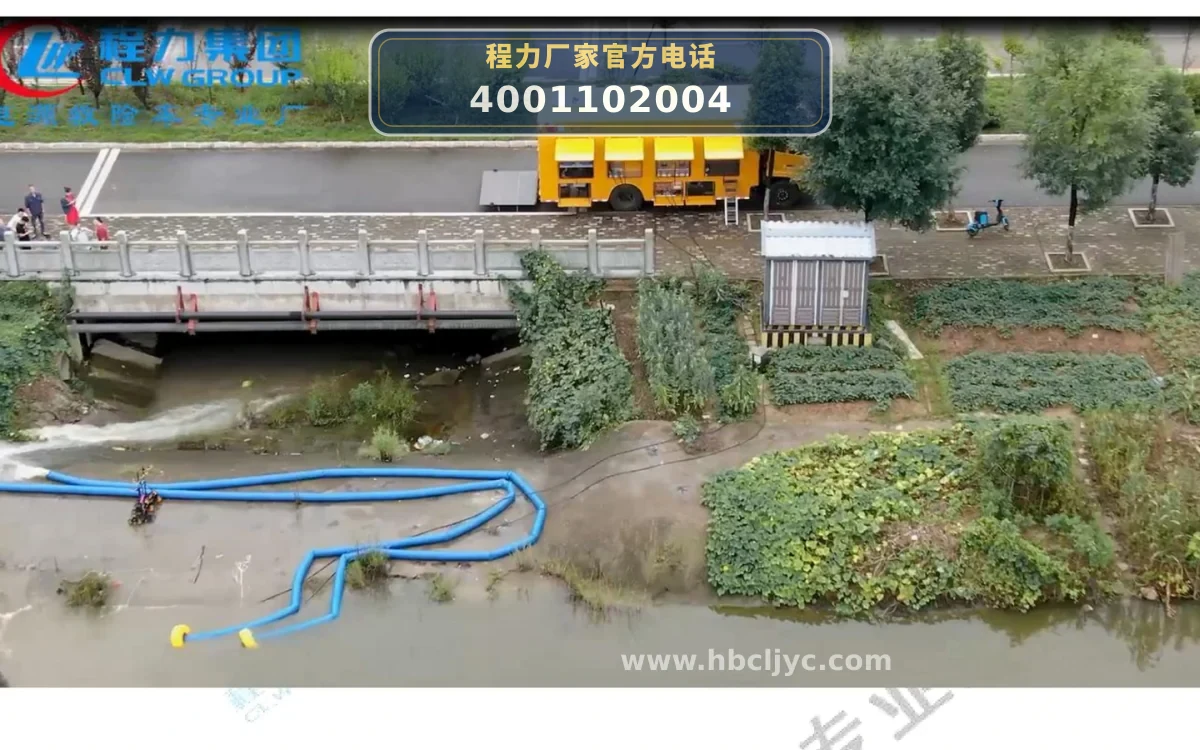

• 城市内涝应急排水：适用于城市道路、立交桥下、地下车库等低洼区域的内涝排水。车辆总流量2400m³/h，单泵重量仅25kg，可快速搬运至积水点，浮圈设计使水泵可在深水区稳定工作。
• 河道、水库抢险排水：用于河道堤防、水库坝体等水利设施的应急排水。车辆底盘最大涉水深度500mm，可驶入浅水区作业；发电机组可长时间连续运行，满足持续排水需求。
• 应急供电与排水综合保障：车辆配备100kW发电机组，除驱动水泵外，还可通过外供电源插座（380V/220V，5kW）为现场其他设备（如电焊机、照明设备）供电，实现排水与供电一体化保障。
• 隧道、涵洞排水：适用于隧道、涵洞等封闭或半封闭空间的排水作业。水泵扬程10m，可应对一定深度的积水；排水带长度50m，可将积水排至远离作业点的区域。

07 / 产品核心优势

• 大流量排水能力：配备4台便携式潜水泵，单泵流量600m³/h，总流量2400m³/h，扬程10m，满足大面积积水快速排水需求。
• 一体化应急电源：搭载100kW无刷发电机组，底座油箱可支持全负荷运行8小时，同时提供380V/220V外供电源，实现排水与供电双重功能。
• 便携式水泵设计：单泵重量仅25kg，配备提手，方便人工搬运；水泵采用不锈钢或铝合金材质，叶轮耐磨耐腐蚀，配有不锈钢滤网防止堵塞。
• 智能变频控制：每台水泵配备独立变频控制柜，可调节转速控制流量，具有漏电、过载、缺相、过热等保护功能，控制柜可拆卸离车使用市电。
• 高机动性与通过性：采用江铃顺达底盘，轴距3360mm，最大涉水深度500mm，可快速到达各种复杂现场；车辆总质量5880kg，整备质量5750kg，公告免征购置税。

08 / 操作与保养

• 发电机组检查：作业前检查发电机组机油、冷却液、燃油量，确认电瓶总闸闭合，启动后检查水温、油压、转速、频率等参数是否正常。
• 便携式潜水泵与浮圈安装：将水泵与浮圈固定，连接20m潜水电缆至变频控制柜，确认快速插头防护等级IP67；检查滤网是否清洁，排水带快速接头是否锁紧。
• 液压支撑腿操作：驻车后操作多路阀组展开四只液压支撑腿，确认支腿着地稳固，双向液压锁锁止，确保车辆水平。
• 变频控制柜调试：启动变频控制柜，设置运行参数，监控电流、电压、频率；定期检查控制柜散热风扇，确保无过热。
• 排水带与接地线维护：作业后清洗排水带，检查有无破损；接地线采用15mm²铜线，接地针直径不小于10mm，每次作业前检查连接可靠性。
• 灭火器与警灯检查：定期检查两只手提式干粉灭火器压力表，确保在有效期内；检查长排警灯和爆闪灯功能，确保警示正常。
