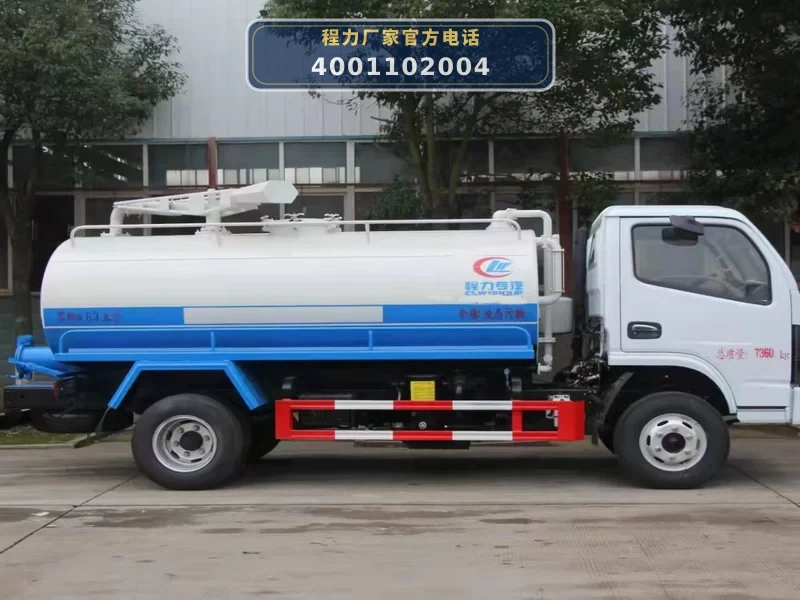

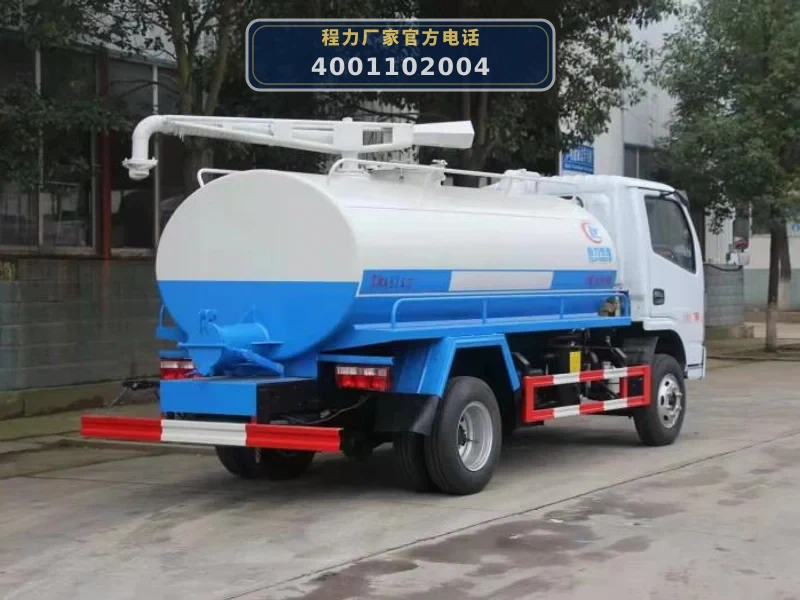

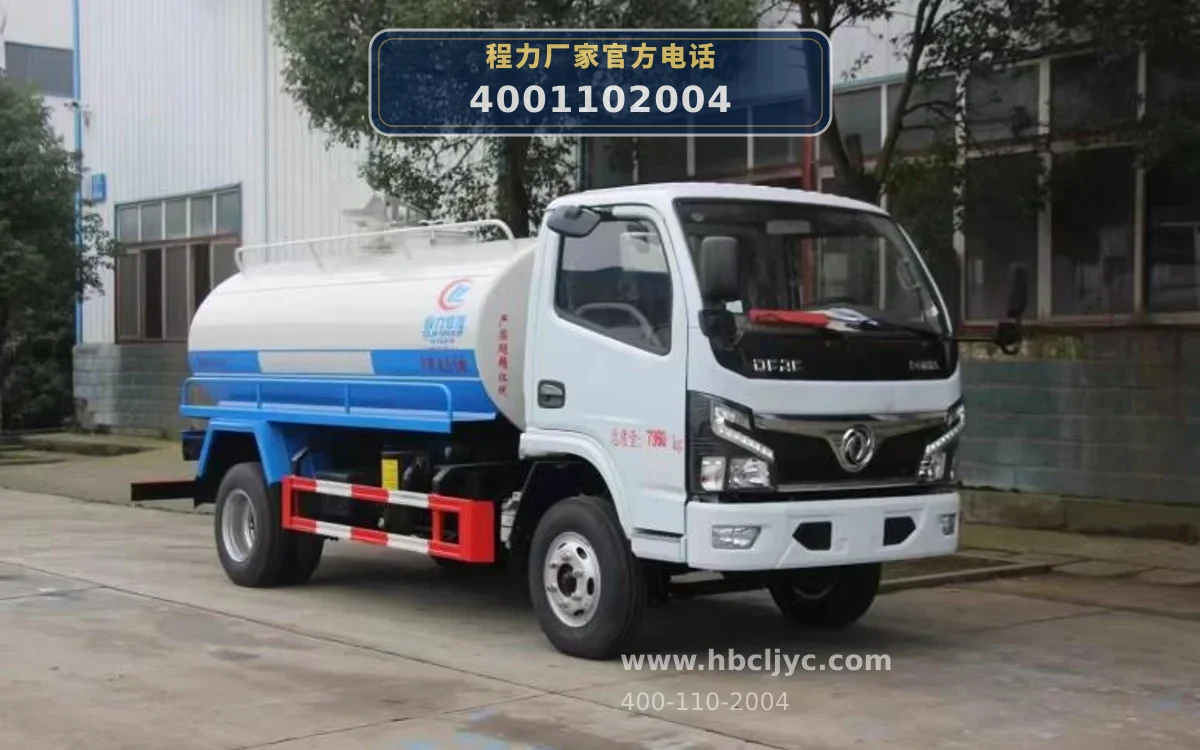

CLW5070GXED6型东风多利卡5方吸粪车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5070GXED6型吸粪车以东风EQ1075SJ3CDF二类底盘为动力平台，轴距3308mm，总质量7360kg。发动机可选CA4DB1-11E6（81kW）、D20TCIF1（93kW）、Q28-130E60（96kW）、CA4DB1-13E6（95kW）、YCY24140-60（103kW）等，通过取力器（PTO）将动力传递给真空泵系统。

作业时，发动机经变速箱取力口驱动SK-9液环式真空泵（空气流量540m³/h），在罐体内形成负压。罐体为Q235碳钢材质，壁厚≥5mm，有效容积4.41m³。真空泵通过进排气管路系统将罐内空气抽出，使罐内达到全真空状态，利用大气压将粪便、油污、泥浆等流体经吸污管（内径102mm，长度7m）吸入罐内。罐体顶部设有防溢阀和真空压力表，当液位达到设定高度时防溢阀自动关闭，防止液体进入真空泵。

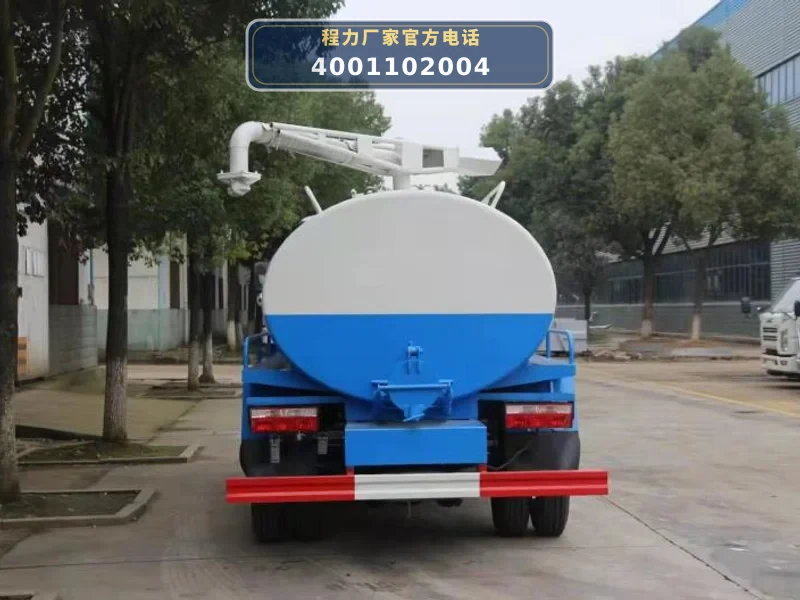

卸料采用重力卸料方式，罐体后盖液压完全开启，罐内流体依靠自重排出。也可选装压力排放功能，利用真空泵反向加压将污水经吸污口反排回下水管道。整个作业过程由控制系统操作，实现自吸自排，无需额外动力源。

06 / 适用作业场景

• 化粪池清理与粪便运输：适用于城镇、小区、学校、医院等场所化粪池的定期清理，罐体有效容积4.41m³，单次可运输约4.4吨粪便，垂直吸程≥10m可满足多数化粪池深度要求。
• 污水沟与下水道疏通：水平抽吸距离≥50m，可对污水沟、下水道内的淤泥、油污进行抽吸，配合吸污管（7m长）和旋转吊杆，能灵活伸入狭窄区域作业。
• 工业油污与泥浆抽排：罐体材质为Q235碳钢，耐腐蚀性强，可用于工厂、养殖场等场所的油污、泥浆等流体抽排，重力卸料方式便于快速排放。
• 市政环卫应急清污：底盘轴距3308mm，整车尺寸5995×2010×2500mm，机动灵活，适合城市街道、背街小巷等有限空间作业，公告免征购置税，降低用户成本。

07 / 产品核心优势

• 1. 大容积罐体，高效作业：罐体有效容积4.41m³，额定载质量3530kg，单次作业可装载更多流体，减少往返次数，提升工作效率。罐体采用Q235碳钢，壁厚≥5mm，封头一次性压铸成型，抗压耐腐蚀。
• 2. 强劲真空系统，抽吸距离远：配备SK-9液环式真空泵，空气流量540m³/h，垂直吸程≥10m，水平抽吸距离≥50m，可满足深井、长距离管道抽吸需求。
• 3. 成熟底盘平台，稳定可靠：采用东风多利卡EQ1075SJ3CDF底盘，轴距3308mm，7.00R16钢丝胎，190mm车架，配备ABS防抱死系统（型号/厂家：ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司），行驶安全稳定。
• 4. 多重安全保护，操作无忧：罐体配备物理防溢保护（可选装电子溢满报警），真空系统设有真空度保护和空气颗粒度过滤保护，防止液体进入泵体损坏设备。
• 5. 免征购置税，降低购车成本：该车型在工信部公告中标记为“免征”车辆，用户购车可免缴车辆购置税，节省一笔费用。

08 / 操作与保养

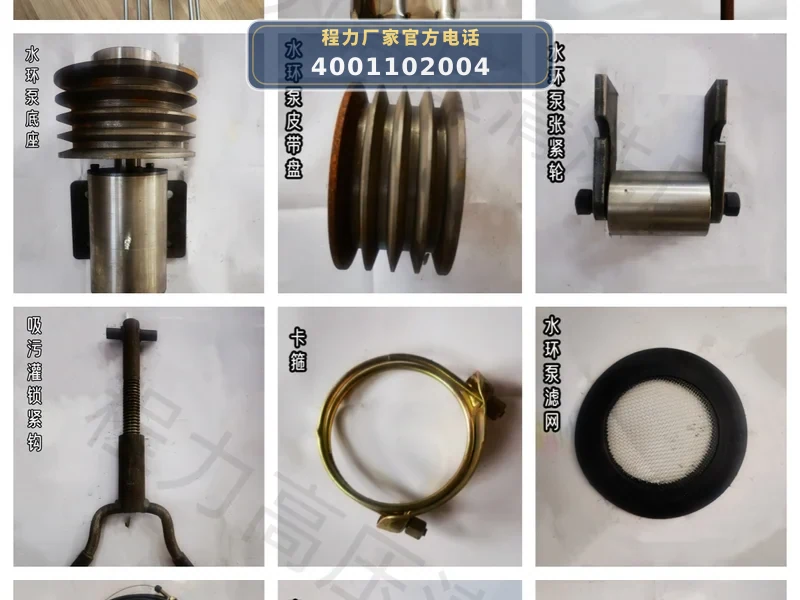

• 1. 真空泵系统检查：每日作业前检查SK-9液环式真空泵的润滑油位和冷却水水位，确保泵体无异常振动或异响。定期清洗泵内滤网，防止杂质堵塞。
• 2. 罐体与管路密封性检查：检查罐体、进排气管路、阀门及密封件的密封性，发现泄漏及时更换密封垫。定期清理罐内沉积物，防止腐蚀。
• 3. 防溢阀与压力表校准：每月检查防溢阀动作是否灵敏，真空压力表读数是否准确。防溢阀失效可能导致液体进入真空泵，需及时维修。
• 4. 吸污管与吊杆保养：吸污管为PVC合成材质，使用后应清洗内壁并晾干，避免阳光直射老化。270度旋转吊杆转轴处定期加注润滑脂，确保转动灵活。
• 5. 液压系统维护：后盖液压开启系统需定期检查液压油油位和管路接头，防止漏油。液压油每工作500小时更换一次，使用46号抗磨液压油。
• 6. 底盘日常保养：按东风底盘保养手册要求，定期更换发动机机油、机滤、柴滤，检查轮胎气压和制动系统。ABS系统故障灯亮时及时检修。

09 / 采购常见 FAQ

10 / 图片资料与展示
