CLW5110GXFSG50/DF消防车5m³

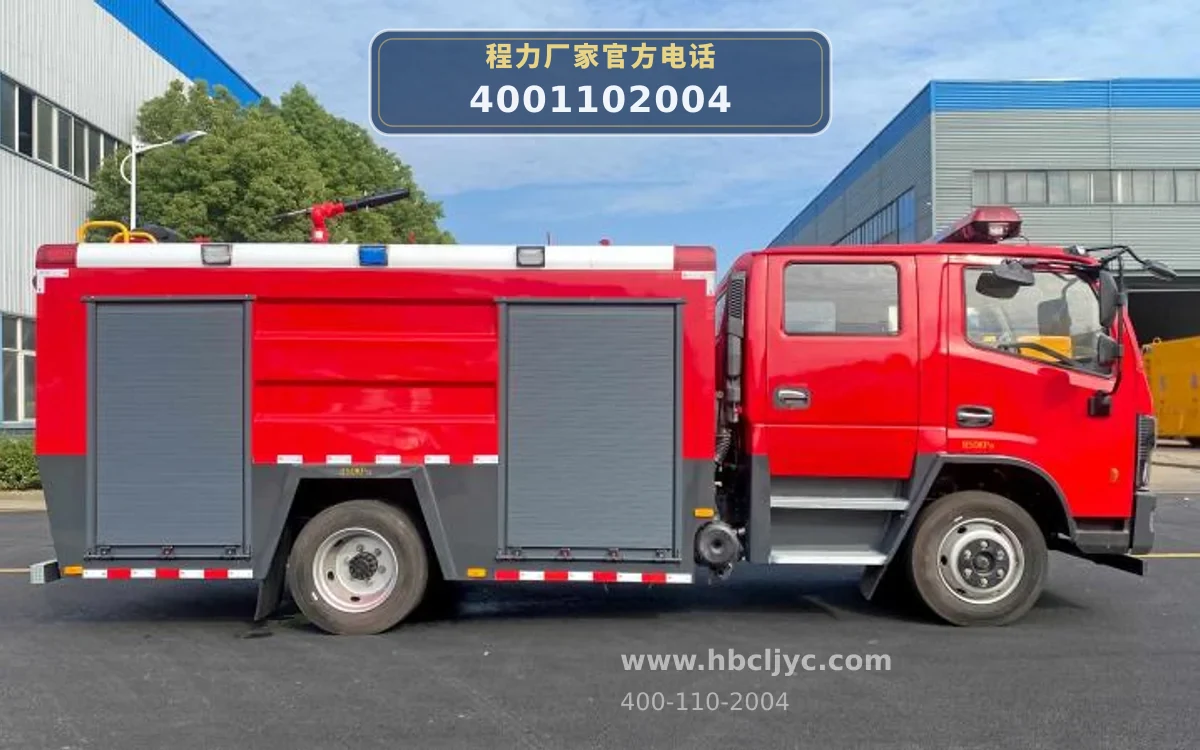

CLW5110GXFSG50/DF型东风5方水罐消防车

CLW5110GXFSG50/DF型水罐消防车，采用东风EQ1125SJ8CDC底盘，云内D30TCIF1发动机（125kW），国六排放，水罐容积5立方米，额定载质量4800kg，配备CB10/30常压消防泵和PS30消防炮，适用于城镇、工矿企业及森林消防灭火救援。

立即获取定制报价

01 / 核心技术参数

整车型号	CLW5110GXFSG50
产品名称	水罐消防车
底盘型号	EQ1125SJ8CDC
实际容积	5m³
整车长	6960 mm
整车宽	2200 mm
整车高	2810 mm
总质量	11300 kg
整备质量	6050 kg
额定载质量	4800 kg
公告轴距	3800,3950,4050,4100,4400,3600,4700,4200 mm
轮胎	245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR,255/70R22.5 16PR,275/70R22.5 16PR
轴荷	3500/7800 kg
接近角/离去角	21/11 °
前轮距	1745,1802,1820,1842,1765,1890,1920 mm
后轮距	1630,1650,1800,1720 mm
钢板弹簧片数	8/10+7,12/12+9
轴数	2 个
驾驶室准乘人数	3+3 人
最高车速	100 km/h

02 / 动力与传动系统

公告动力选型：共 25 款

序号	型号	排量	功率	生产企业
1	YCY30165-60	2970 ml	121 kW	广西玉柴机器股份有限公司
2	D30TCIF1	2977 ml	125 kW	昆明云内动力股份有限公司
3	CY4SK361	3856 ml	125 kW	东风朝阳朝柴动力有限公司
4	NV30-C6D	2968 ml	120 kW	东风朝阳朝柴动力有限公司
5	ZD30D16-6N	2953 ml	120 kW	东风轻型发动机有限公司
6	D25TCIF1	2499 ml	110 kW	昆明云内动力股份有限公司
7	CY4SK161	3856 ml	135 kW	东风朝阳朝柴动力有限公司
8	NV30-C6G	2968 ml	115 kW	东风朝阳朝柴动力有限公司
9	D4.0NS6B185	4000 ml	136 kW	东风康明斯发动机有限公司
10	CA4DD2-18E6-30	3230 ml	132 kW	中国第一汽车集团有限公司
11	YCS04190-68	4156 ml	140 kW	广西玉柴机器股份有限公司
12	D40TCIF1	4052 ml	135 kW	昆明云内动力股份有限公司
13	D4.0NS6B195	4000 ml	143 kW	东风康明斯发动机有限公司
14	D4.0NS6B170	4000 ml	125 kW	东风康明斯发动机有限公司
15	H30-165E60	3000 ml	120 kW	安徽全柴动力股份有限公司
16	D4.0NS6B160	4000 ml	118 kW	东风康明斯发动机有限公司
17	NV30-C6C	3093 ml	120 kW	东风朝阳朝柴动力有限公司
18	Q28-156E60	2800 ml	115 kW	安徽全柴动力股份有限公司
19	CA4DB2A16E68	2440 ml	118 kW	中国第一汽车集团有限公司
20	CA4DB2-17E68	2440 ml	125 kW	中国第一汽车集团有限公司
21	YCY30170-60	2970 ml	125 kW	广西玉柴机器股份有限公司
22	YN25PLUS160B	2499 ml	114 kW	昆明云内动力股份有限公司
23	Q25D-160E60	2496 ml	116 kW	安徽全柴动力股份有限公司
24	D3.0NS6B210H	2998 ml	155 kW	东风康明斯发动机有限公司
25	Q30A-182E60	2980 ml	132 kW	安徽全柴动力股份有限公司

公告状态标志

免征是燃油否环保是

其他动力与传动配置

底盘平台	EQ1125SJ8CDC
能源类型	柴油
制动系统	有
轮胎规格	245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR,255/70R22.5 16PR,275/70R22.5 16PR

03 / 上装配置

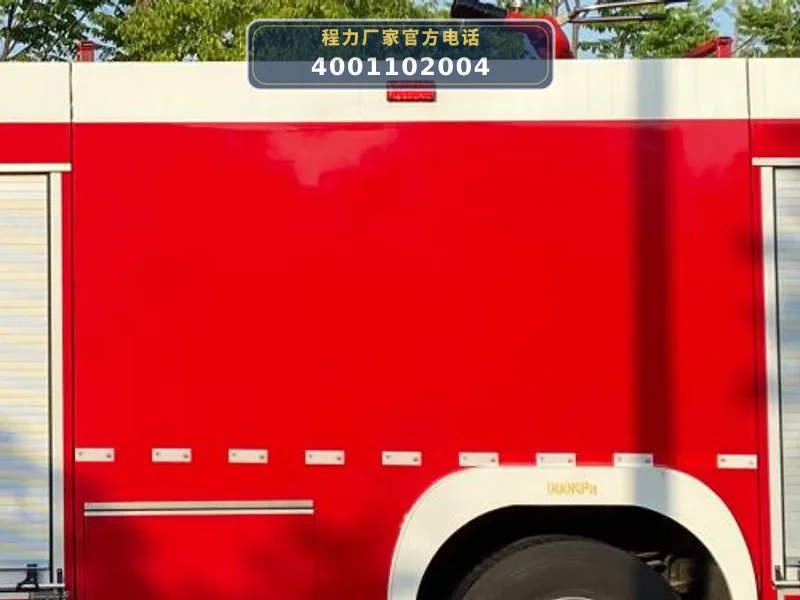

1. 罐体

罐体采用框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐体的冲击；罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度；罐顶设快速开启式人孔，方便维修人员进出。罐内设有防止水泵吸水形成旋涡从而影响流量的装置和滤网；罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。

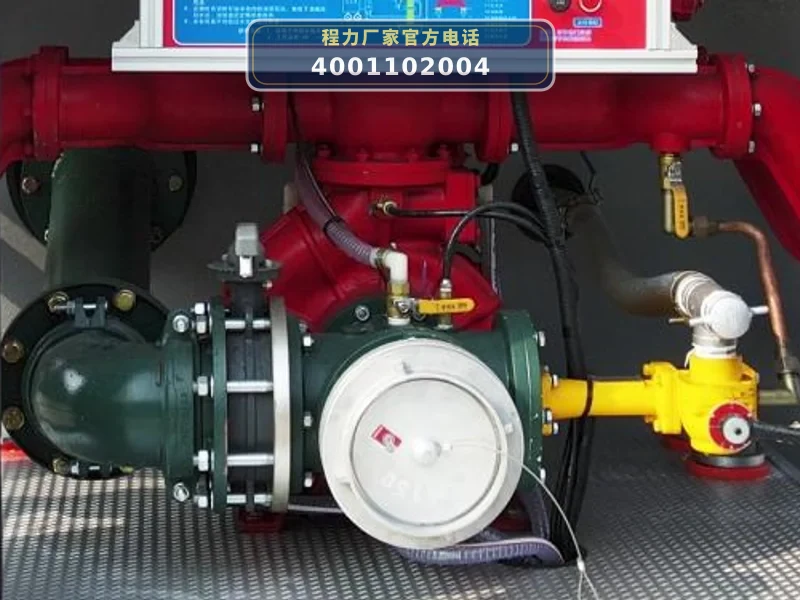

2. 消防泵及管路系统

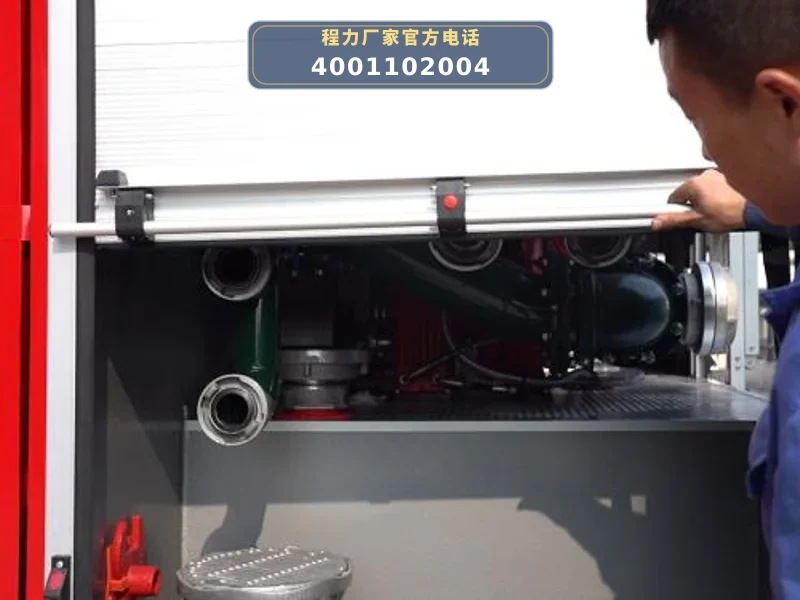

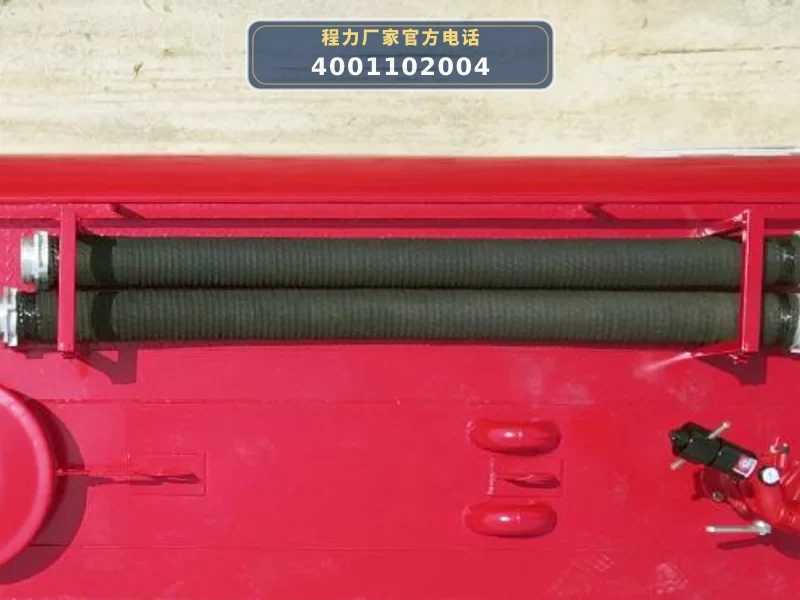

消防泵：CB10/30常压消防泵（上海茸申），流量30L/s，压力1.0MPa，安装形式后置。真空泵：活塞式，材质耐磨、抗腐蚀达到密封要求，引水时间≤35s，吸深≥7m，最大真空度≥85kPa。管路系统：吸水管路水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水；出水管路两侧各1个出水口，通过罐到罐顶部有1个直径≥89mm的水炮管路；注水管路泵房内设置1个Φ65mm水泵向罐内注水管路及控制阀，车厢左右两侧各有1个Φ65mm注水管，接口为内扣式接口并设有闷盖；放余水管路为保护水泵及各球阀加装放余水管路并分别配有球阀；冷却水管路配有与进出水管路连通的冷却水管路及控制阀。

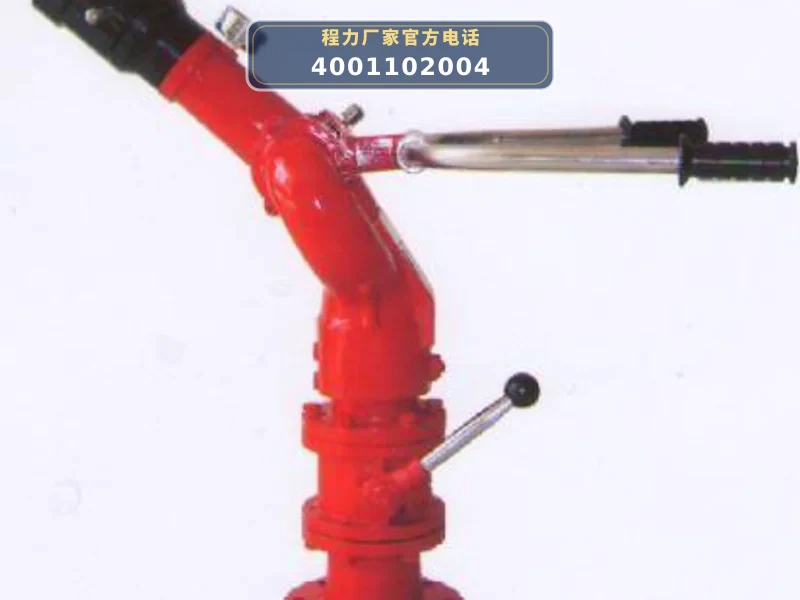

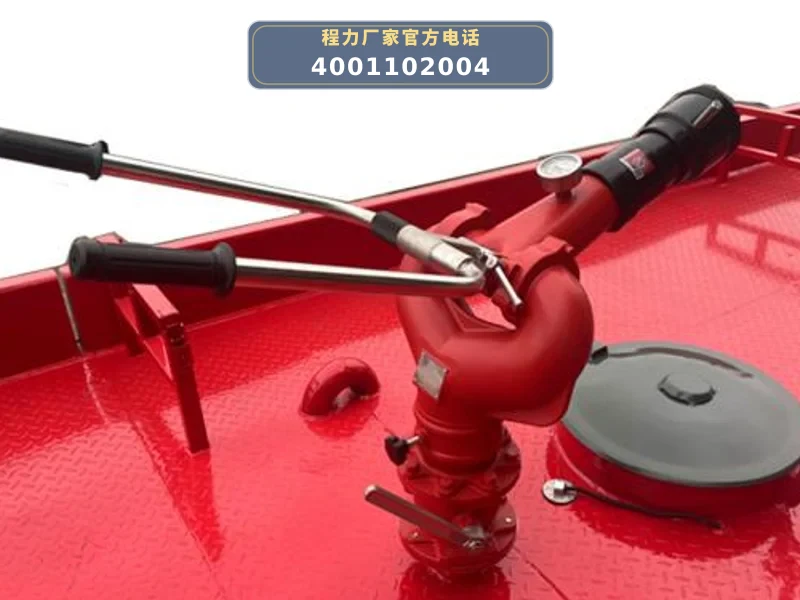

3. 消防炮

型号PS30型消防炮（威斯特），流量30L/s，射程水≥50m，压力1.0MPa，位于水罐顶部，采用手动控制，带锁止机构，方便操作。

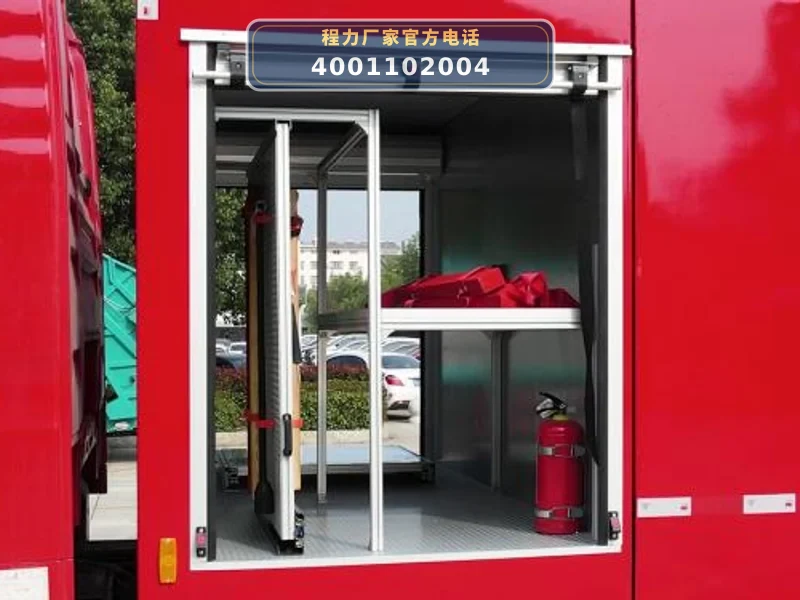

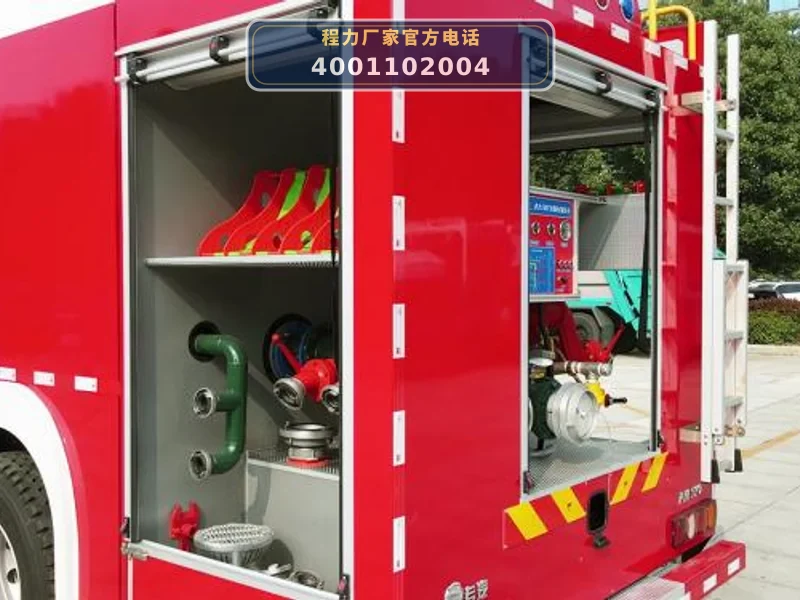

4. 器材箱及泵房

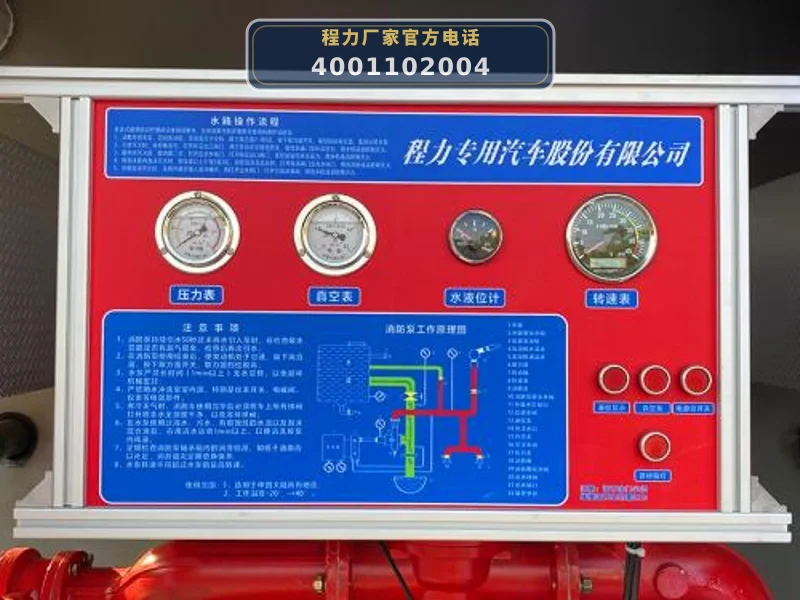

器材箱及泵房主要材质为骨架、蒙皮均为优质碳钢；内部器材架采用铝合金型材，内饰板为氧化处理的铝板；后部为泵室，配有仪表板及操作系统，器材箱和泵室均设带锁卷帘门。框架焊接结构，并确保其强度和刚度。车厢及泵房设有照明灯，满足夜间灭火作战时的照明需要。

04 / 工信部公告

免征：是燃油：否环保：是

公告车型编号	CLW5110GXFSG50
公告产品名称	CLW5110GXFSG50/DF型水罐消防车
公告品牌	程力威牌
公告企业	程力专用汽车股份有限公司
公告批次	385
发布日期	20240801

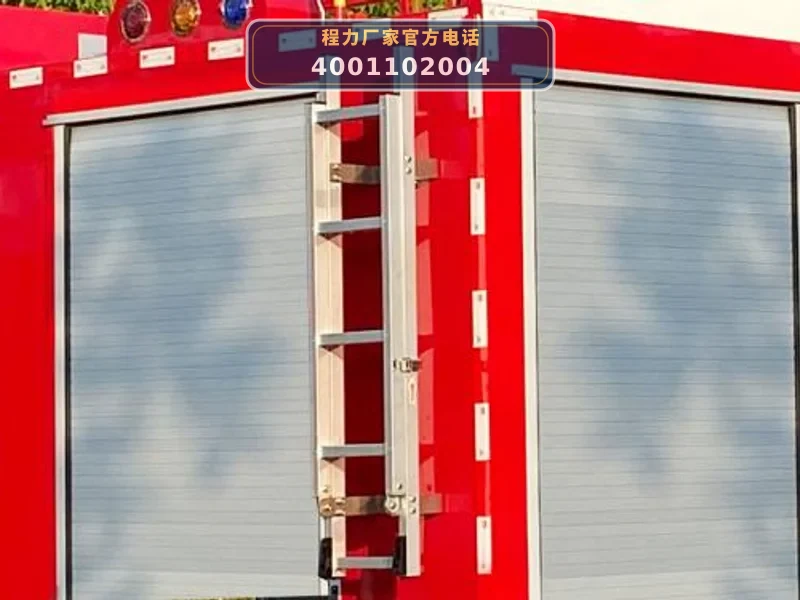

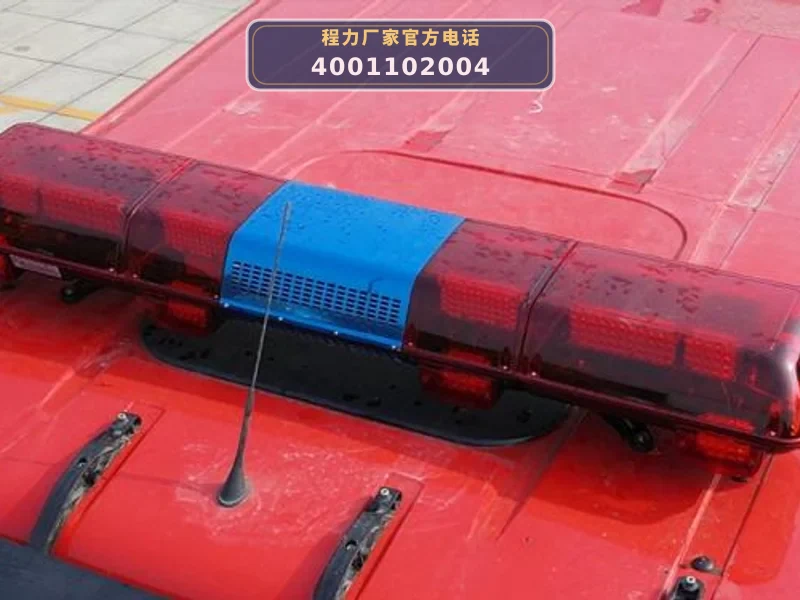

随底盘选装驾驶室,选装红色爆闪灯。水罐容积为4.800立方米,水罐为一异型罐,前端尺寸:1220×1120×1220mm,后端尺寸:1310×2100×1220mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×125mm,与车辆连接方式:螺栓连接,后防护离地高度:390mm,ABS生产企业为襄阳东风隆诚机械有限责任公司,型号为ABS/ASR-24V-4S/4M。主要专用装置有消防泵、消防炮。灯具仅在作业时使用。选装后部带拉梯架装置。

05 / 工作原理

CLW5110GXFSG50/DF型水罐消防车以东风EQ1125SJ8CDC底盘为动力平台，发动机D30TCIF1（功率125kW）通过全功率夹心取力器驱动后置的CB10/30常压消防泵。取力器结合后，发动机动力传递至消防泵，消防泵从水罐或天然水源吸水，经管路系统增压后输送至消防炮或出水口。

消防泵为CB10/30型（上海茸申），额定流量30L/s，压力1.0MPa，后置安装。真空泵为活塞式，引水时间≤35s，吸深≥7m，最大真空度≥85kPa，确保快速建立吸水负压。水罐容积5m³（公告容积4.800m³），采用优质钢板防腐处理，内部设置纵、横防荡板，罐顶设快速开启人孔，罐内设不锈钢浮球式液位指示器。

消防炮为PS30型（威斯特/博利），安装于水罐顶部，手动控制带锁止机构，流量30L/s，射程水≥50m，压力1.0MPa。管路系统包括Φ100mm吸水口、两侧Φ80mm出水口、车顶Φ76mm水炮管路、Φ65mm注水管路及放余水、冷却水管路。器材箱及泵房为整体结构，前部器材箱后部泵房，铝合金卷帘门，内部照明灯由门控开关控制。

06 / 适用作业场景

城镇消防灭火：适用于城市街道、居民小区、商业区等场所的火灾扑救，5m³水罐可满足初期火灾用水需求，CB10/30消防泵提供30L/s流量，配合PS30消防炮射程≥50m，可有效压制火势。
工矿企业消防：工厂、仓库、油库等工业场所的消防保障，整车总质量11300kg，轴距3800mm，通过性良好，可快速抵达厂区内部，利用两侧出水口连接水带进行近距离灭火。
森林及野外消防：适用于林区边缘、草原、农村等野外火灾扑救，车辆可自吸水（吸深≥7m），利用天然水源持续供水，水罐容积5m³，适合远离消防栓的偏远地区。
消防演练与培训：消防部队、企业消防队用于日常灭火训练，PS30消防炮手动控制可调节射流状态，适合模拟不同火情场景的实战演练。

07 / 产品核心优势

1. 高效消防泵系统：配备CB10/30常压消防泵（上海茸申），额定流量30L/s，压力1.0MPa，后置安装便于维护；活塞式真空泵引水时间≤35s，吸深≥7m，最大真空度≥85kPa，确保快速启动。
2. 大射程消防炮：PS30型消防炮（威斯特/博利），流量30L/s，射程水≥50m，手动控制带锁止机构，可稳定瞄准火源，适用于远距离灭火。
3. 大容量防腐水罐：水罐容积5m³（公告4.800m³），优质钢板经高科技防腐处理，内部设置纵、横防荡板，罐体前后壁板折有梯形折筋，强度高、刚度好，减少行驶中水冲击。
4. 多功能管路系统：设有Φ100mm吸水口、两侧Φ80mm出水口、车顶Φ76mm水炮管路、Φ65mm注水管路，以及放余水管路和冷却水管路，满足多种作业需求。
5. 人性化器材箱设计：器材箱及泵房采用优质碳钢骨架和蒙皮，内部铝合金型材器材架可任意调节，氧化铝内饰板；铝合金卷帘门带锁，密封防水，内部LED照明灯由门控开关控制，便于夜间作战。

08 / 操作与保养

1. 消防泵及真空泵检查：作业前检查CB10/30消防泵润滑油位、密封性；检查活塞式真空泵引水管路是否畅通，测试引水时间≤35s，吸深≥7m。
2. 消防炮操作与保养：PS30消防炮手动控制，使用后旋转锁止机构固定炮头；定期检查炮头密封圈，清洁炮管内杂物，防止堵塞。
3. 水罐及管路维护：每日检查水罐液位指示器（不锈钢浮球式）是否正常；罐底排污球阀定期开启排污；检查各管路球阀、蝶阀启闭灵活，放余水管路在冬季需排空防冻。
4. 取力器及冷却系统：取力器为全功率夹心式，强制水冷；作业前检查冷却水管路球阀是否开启，确保取力器工作温度正常；行驶中务必关闭取力器。
5. 器材箱及卷帘门保养：铝合金卷帘门滑道内铆钉定期检查紧固；门锁销涂润滑脂防锈；器材架按使用频率调整，确保取用方便。
