CLW5150XZHZ6型重汽豪沃通信指挥车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

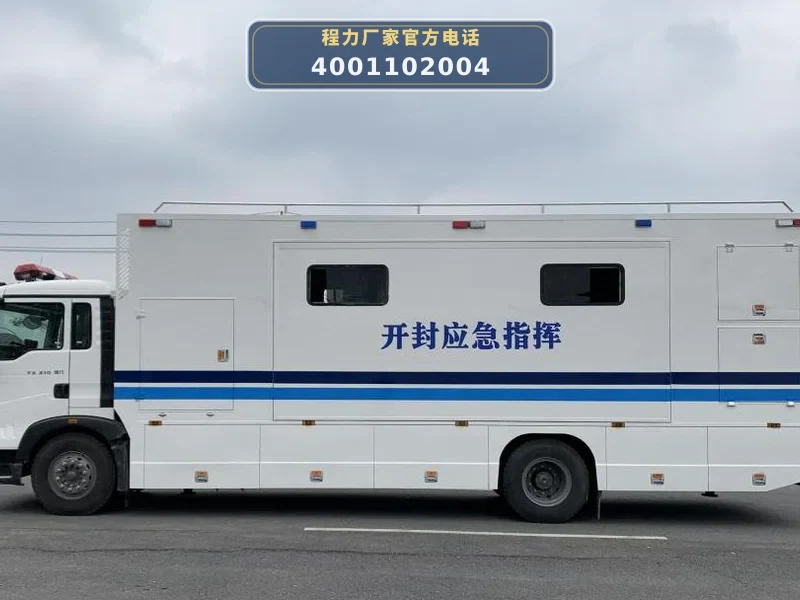

CLW5150XZHZ6型通信指挥车以重汽ZZ5187XXYN711GF1底盘为动力平台，发动机可选MC07H.35-60（功率257kW）等多种动力，通过底盘取力器驱动20kW静音发电机，为整车专用设备供电。整车总质量15000kg，轴距5800mm（对应车长10630mm）或5600mm（对应车长10430mm），满足不同布局需求。

作业流程：车辆到达现场后，首先通过底盘调平支腿稳定车身，并展开抽拉平台+抽拉梯。随后启动发电机或接入外接电源，通过配电系统（含UPS、双电源自动转换器）为各分系统供电。卫星通信系统（0.8米动中通天线、BUC、LNB、调制解调器）建立与指挥中心的卫星链路；通信系统（集群手台/车台、中继台、5G路由器、无线自组网设备）构建现场通信网络；视频会商系统（高清视频会议终端、会议摄像头、车顶T型云台摄像头、车尾云台摄像头）采集现场图像并通过网络回传；音视频系统（数字调音台、功放、喇叭、音柱）实现现场扩声与指挥调度。同时，电动升降杆搭载云台摄像机和镝灯提供高空照明与监控，1.6米长排警灯及爆闪灯执行警示。所有设备通过中控主机及中控平板电脑统一管理，实现远程监控、指挥调度功能。

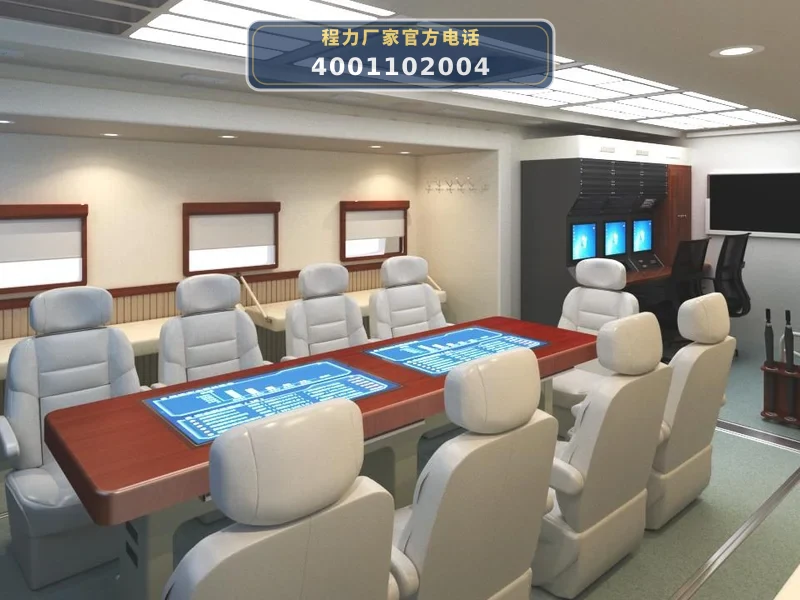

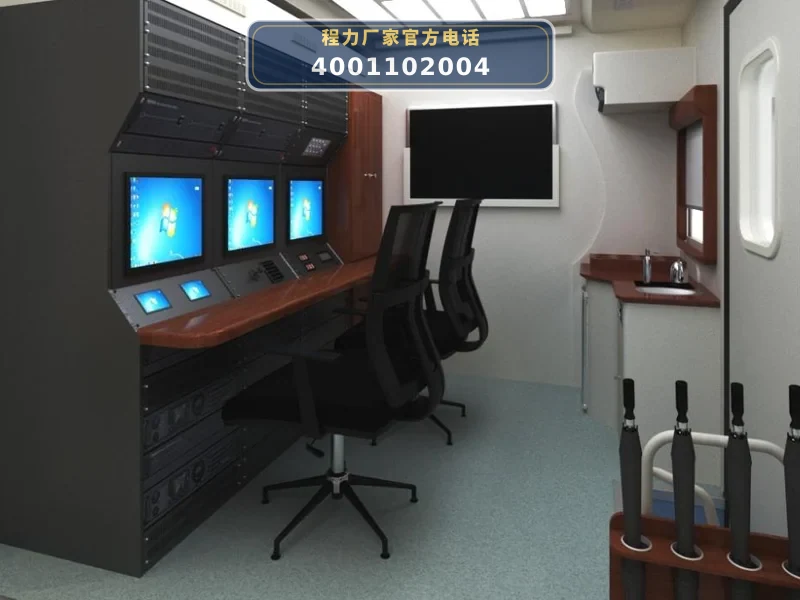

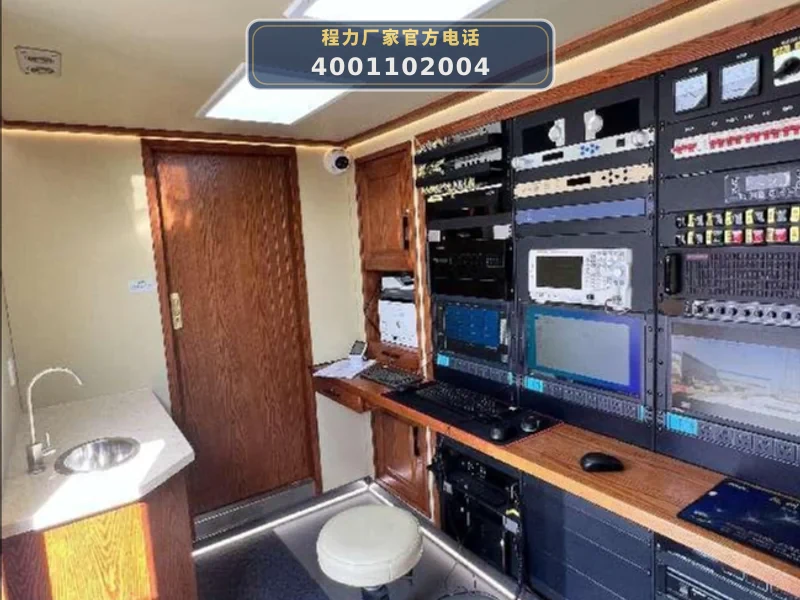

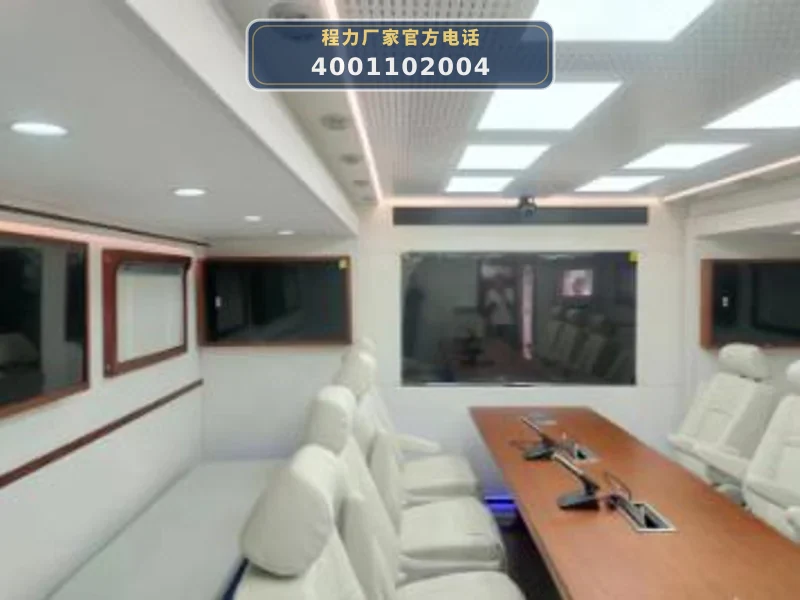

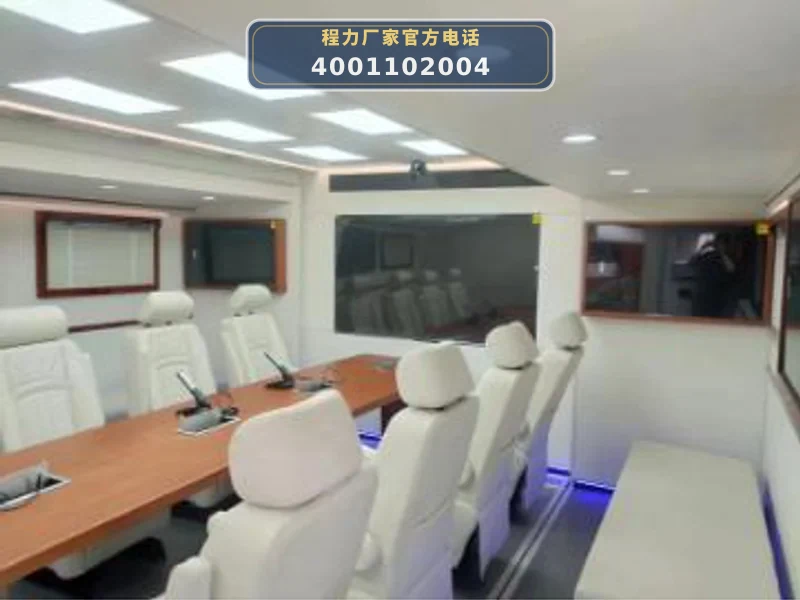

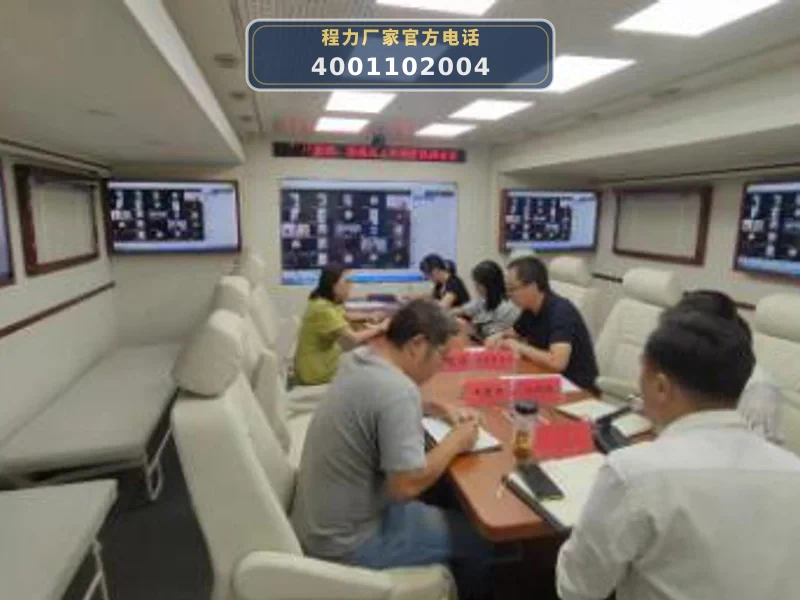

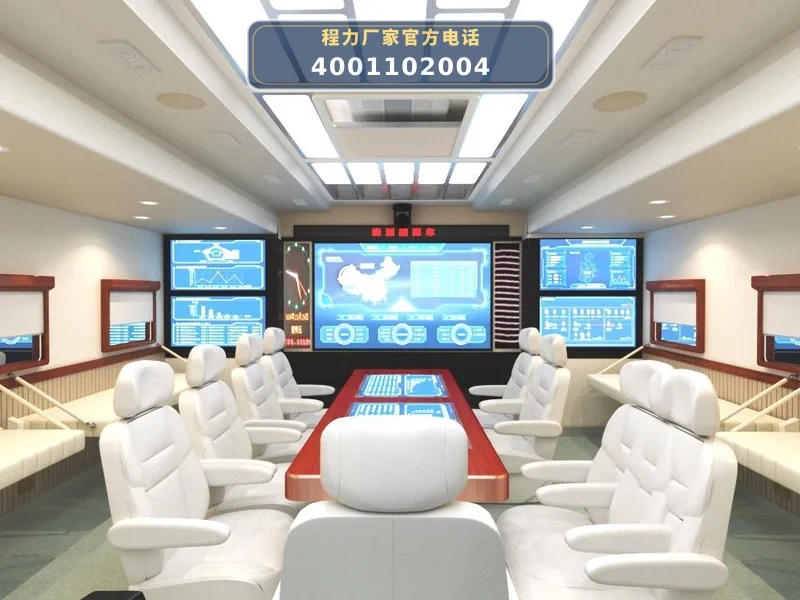

厢体分为前厢体（会议办公区，可拓展）和后厢体（操作区、设备区），内部配备会议桌、会议座椅、翻板座、储物柜等办公设施，以及车载冰箱、饮水机等生活辅助设备，保障长时间执勤需求。

06 / 适用作业场景

• 突发事件现场应急通信指挥：在自然灾害（地震、洪水）、事故灾难、公共卫生事件等现场，通过卫星通信系统和5G网络快速建立与后方指挥中心的视频、音频、数据通道，实现可视化指挥调度。
• 大型活动安保与移动指挥：用于大型赛事、集会、庆典等活动的现场安保指挥，搭载监控系统、广播系统、警示警报系统，实现现场态势感知与指令下达。
• 野外应急救援与现场办公：在偏远地区或无网络覆盖区域，利用卫星通信和无线自组网设备构建临时通信网络，配合办公系统、生活设备，支持长时间野外执勤。
• 公安、消防、应急部门的移动指挥中心：作为移动指挥平台，集成视频会议、图像传输、数据查询、指挥调度等功能，满足公安、消防、应急等部门的移动办公和指挥需求。

07 / 产品核心优势

• 1. 强大的通信与指挥能力：集成卫星通信（0.8米动中通）、5G路由器、无线自组网、集群通信等多种通信手段，确保在任何环境下与指挥中心保持联络；配备高清视频会议终端、云台摄像头、大屏幕显示设备，实现现场图像实时回传与双向会商。
• 2. 可靠的供电与保障系统：搭载20kW静音发电机、UPS电源、双电源自动转换器及200Ah蓄电池，支持长时间独立供电；配备冷暖双空调、车载冰箱、饮水机等生活设备，提升执勤舒适性。
• 3. 高承载与稳定底盘：采用重汽ZZ5187XXYN711GF1二类底盘，总质量15000kg，轴距5800/5600mm，承载能力强；底盘调平支腿确保车辆停放稳定，厢体采用全3D数模设计，顶部可负载2吨，侧碰撞负载1.5吨，保障设备与人员安全。
• 4. 模块化布局与灵活扩展：厢体分为前厢体（可拓展会议办公区）和后厢体（操作区、设备区），布局科学；抽拉平台+抽拉梯、升降地板、登顶梯等设计便于设备操作与人员进出。
• 5. 丰富的专用功能系统：配备360全景行车记录仪、1.6米长排警灯、爆闪灯、电动升降杆、云台摄像机、镝灯、倒伏云台、防雷接地系统等，满足现场监控、照明、警示、防雷等需求。

08 / 操作与保养

• 1. 发电机与配电系统：每日检查20kW静音发电机机油、冷却液、燃油量，启动后观察电压、频率是否稳定；检查UPS电源指示灯及蓄电池（16块）电压，确保自动切换功能正常；清洁充电机散热风扇及滤网。
• 2. 卫星通信系统：使用前检查0.8米动中通天线的机械转动是否顺畅，BUC、LNB、调制解调器连接线缆是否紧固；定期清洁天线罩，防止污垢影响信号；启动后观察锁定卫星信号强度。
• 3. 音视频与会议系统：检查高清视频会议终端、会议摄像头、车顶T型云台摄像头、车尾云台摄像头镜头是否清洁，云台转动是否正常；测试数字调音台、功放、车内喇叭、车外音柱音量及音质；定期清理硬盘录像机（含2T硬盘）散热通风口。
• 4. 升降杆与照明设备：检查电动升降杆升降是否平稳，限位开关是否灵敏；云台摄像机及镝灯固定螺栓是否紧固；清洁镝灯反光镜及灯罩，确保照明效果；定期润滑升降杆导轨。
• 5. 底盘调平支腿与液压支撑：作业前检查底盘调平支腿及液压支撑有无漏油，伸缩是否顺畅；操作时确保车辆停放在坚实地面，支腿完全伸出并锁止；使用后清洁支腿表面泥沙，涂防锈油。
• 6. 安全装置与灭火器：每月检查2kg灭火器压力表是否在绿色区域，烟雾报警器电池电量及灵敏度；检查防雷接地系统接地电阻值是否符合要求；定期测试1.6米长排警灯及爆闪灯功能。
