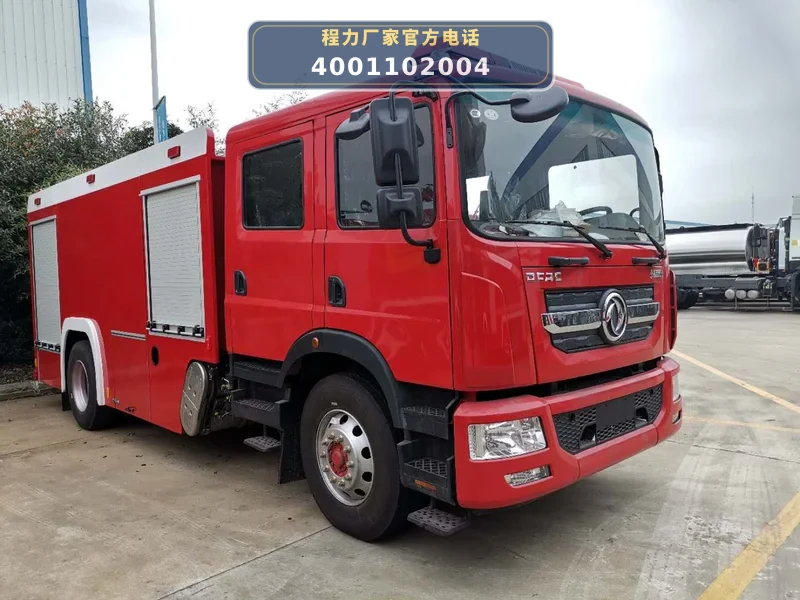

CLW5160GXFPM60/DF型泡沫消防车型东风D9六吨泡沫消防车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5160GXFPM60/DF型泡沫消防车以东风EQ1185DJ9CDF底盘为动力平台，发动机B6.2NS6B230（功率169kW）通过全功率夹心取力器驱动后置CB10/40低压消防泵。取力器在驾驶室内仪表盘处操纵挂合，结合平稳无异响，并配有强制式水冷和飞溅式油润滑，确保长时间作业可靠性。

消防泵工作时，通过Φ125mm吸水管路从天然水源、消防蓄水池或消防栓吸水，也可通过罐体两侧Φ76mm注入口由其他车辆供水。水泵出水经管路分配：车顶Φ89mm管路连接PL32消防炮（手动控制，带锁止机构），泵房左右两侧各设Φ80mm手动球阀出水口。泡沫系统采用环泵式比例混合器（3%~6%），将泡沫液按比例与水混合后喷射。罐体总容积6.061立方米，其中水罐4.100立方米（优质钢板防腐处理）、泡沫罐1.961立方米（304#不锈钢），内部设置纵横向防荡板和梯形折筋，罐顶设快速开启人孔，罐内浮球式液位指示器实时显示容量。

整车电器系统独立供电：驾驶室顶长排警灯、100W警报器、两侧爆闪灯、车顶火场照明灯及器材箱LED照明灯，满足夜间作战需求。泵房仪表板集成液位表、转速表、压力表、真空表，所有控制手柄带中文标识，操作步骤说明清晰。整车性能符合GB7956《消防车性能要求及试验方法》。

06 / 适用作业场景

• 城镇建筑火灾扑救：水罐容积4.100立方米、泡沫罐1.961立方米，配合CB10/40消防泵（40L/s）和PL32消防炮（水射程≥55m、泡沫射程≥50m），可对多层建筑、厂房等火灾实施远距离喷射灭火。
• 易燃液体火灾处置：环泵式泡沫比例混合器（3%~6%）可将泡沫液精确混合，通过泡沫喷枪（PQ8）或消防炮喷射泡沫覆盖灭火，适用于油库、化工厂等B类火灾场景。
• 野外水源取水灭火：消防泵引水时间≤35s、吸深≥7m，可从天然水源（河流、池塘）吸水，配合8米消防吸水管和滤水器，适用于远离消防栓的野外火灾。
• 消防队日常执勤与器材运输：双排座驾驶室可乘员6人（前排2人+后排4人），器材箱按战斗编成设计，九扇铝合金卷帘门，内部铝合金型材器材架，可快速取用消防水带、水枪、破拆工具等随车器材。

07 / 产品核心优势

• 大容量水罐+泡沫罐组合：水罐4000kg（优质钢板防腐）、泡沫罐2000kg（304#不锈钢），总容积6.061立方米，罐内设防荡板和梯形折筋，强度高、抗冲击，可满足长时间灭火需求。
• 高效消防泵与引水系统：CB10/40低压消防泵流量40L/s、压力1.0MPa，活塞式真空泵引水时间≤35s、吸深≥7m、最大真空度≥85kPa，从天然水源快速取水。
• 远射程消防炮：PL32消防炮流量40L/s、压力1.0MPa，水射程≥55m、泡沫射程≥50m，手动控制带锁止机构，可精确调整喷射角度。
• 东风康明斯230马力底盘：东风EQ1185DJ9CDF底盘，康明斯B6.2NS6B230发动机（169kW），轴距4700mm，总质量16000kg，最高车速105km/h，国六排放，动力强劲、通过性好。
• 人性化器材箱与电器系统：九扇铝合金卷帘门器材箱，内部铝合金型材架可按需调节；全车LED照明灯、爆闪灯、火场照明灯，独立电路防水插头，确保夜间作战安全。

08 / 操作与保养

• 消防泵与真空泵检查：作业前检查CB10/40消防泵及活塞式真空泵的润滑油位、密封性；启动后检查引水时间（≤35s）和真空度（≥85kPa）；使用后打开放余水管路球阀排空泵内余水，防止冻裂。
• 取力器操作与冷却：在驾驶室内仪表盘处操纵取力器开关，结合后检查有无异响；强制式水冷系统需确保冷却水管路畅通，作业后关闭取力器，检查冷却水是否正常循环。
• 罐体与管路维护：定期检查水罐（优质钢板防腐）和泡沫罐（304#不锈钢）有无渗漏；罐体每24小时静水压试验合格；排污口不锈钢球阀定期开启排渣；注水口、溢流管保持畅通。
• 消防炮与泡沫系统保养：PL32消防炮手动控制机构定期加注润滑脂，锁止机构灵活可靠；环泵式泡沫比例混合器（3%~6%）使用后清水冲洗，防止泡沫残留堵塞。
• 电器系统与照明检查：检查长排警灯、爆闪灯、火场照明灯、器材箱LED灯是否正常；警报器功率100W；线路防水插头无松动；泵房仪表板液位表、转速表、压力表、真空表校准。
• 器材箱与随车器材管理：铝合金卷帘门锁销定期润滑，密封条无老化；器材架按战斗编成摆放，消防水带（13型Φ65/Φ80）、水枪、吸水管、滤水器等器材按清单清点，确保齐全。
