CLW5180TXC6HL型东风天锦吸尘车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5180TXC6HL型东风天锦吸尘车以东风天锦DFH1180EX8底盘为动力平台，底盘发动机可选康明斯230马力或龙擎260马力，总质量18000kg，轴距4700mm。上装由副发动机及动力系统、风机系统、垃圾箱及过滤系统、扫盘及吸盘装置、液压系统、电控及监控系统、副车架及防腐等模块构成。

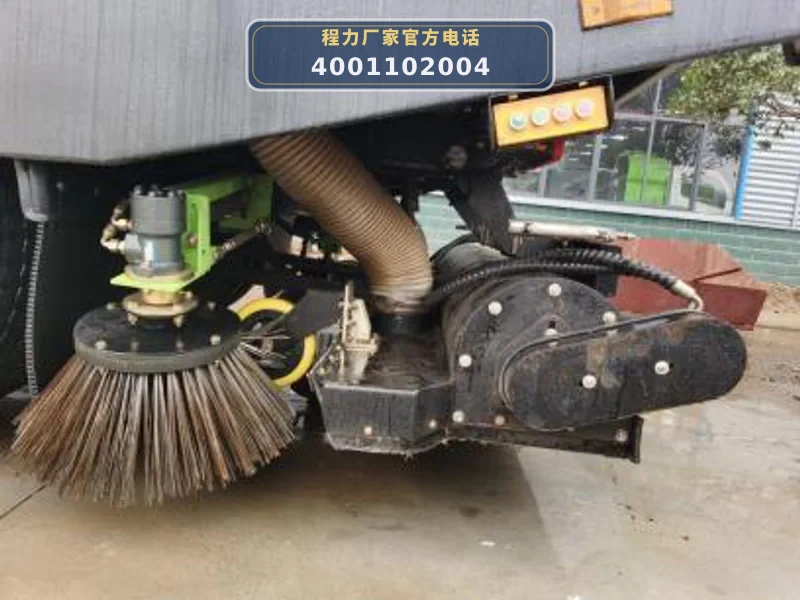

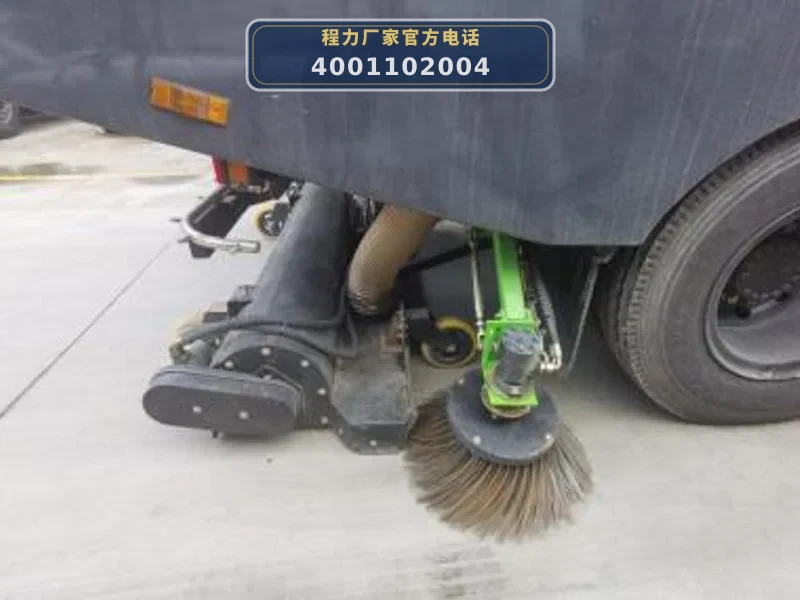

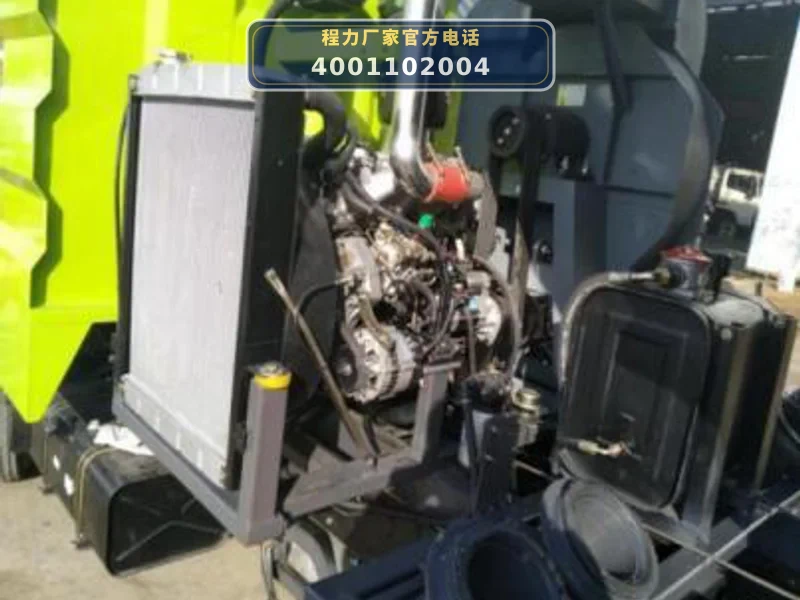

作业时，副发动机（康明斯170马力）通过自动离合器驱动风机和液压油泵。液压油泵驱动左、右扫盘伸缩、升降、旋转，扫盘上的钢丝扫刷将两侧垃圾扫至吸盘前方；同时吸盘下降，马达驱动后滚刷转动，将垃圾进一步聚拢。风机产生负压，通过吸盘将垃圾经风管吸入垃圾箱。垃圾箱内部装有进口防水材料滤筒，对树叶、石子、灰尘进行粗细分离；自动脉冲清理装置利用副机带打气泵和容积气罐，定时对滤筒反吹震动，防止堵塞，保持吸力。垃圾箱采用倾翻卸料，液压系统控制后门开闭和箱体举升。

整个作业过程由驾驶室电液集中控制，配备显示屏监控车辆前后左右及主副吸盘状态，实现无死角作业。液压管路采用德国标准密封结构，关键电控元件采用西门子开关，可靠性高。

06 / 适用作业场景

• 城市道路日常清洁：适用于城市主干道、次干道、支路等沥青或水泥路面的日常吸尘清扫，清扫宽度3.5m，清扫能力30000-52500m²/h，可有效清除路面灰尘、树叶、石子等垃圾。
• 高速公路及隧道清洁：底盘最高车速89km/h，吸扫行驶速度3-15km/h，可安全高效完成高速公路、隧道、桥梁等路段的吸尘作业，减少二次扬尘。
• 广场、机场、码头大面积清扫：垃圾箱容积8m³，水箱容积2m³，可长时间连续作业，适用于广场、机场、码头等大面积场地的日常保洁。
• 工地、厂区干道清洁：最大吸入粒度30-50mm，能有效清理工地、厂区等干道上的碎石、粉尘，后喷雾装置可抑制扬尘。
• 隔离墙、路沿清洁：碟形吸盘外伸尺寸≥200mm，配合左右扫刷可有效清洁路沿及隔离墙根部，作业无死角。

07 / 产品核心优势

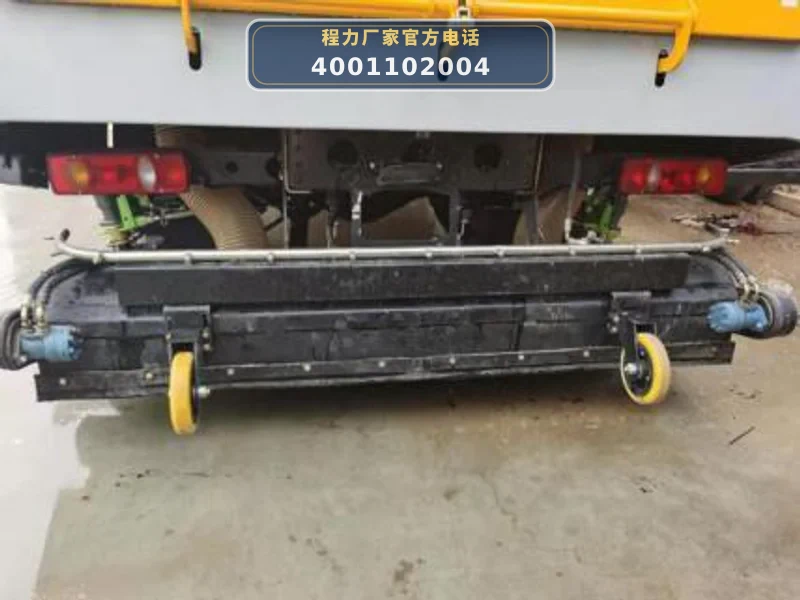

• 1. 高效风道系统，吸力强劲：采用后置吸盘带滚扫加2扫盘装置，2个风道口结构，吸力强劲；主吸盘宽度2400mm，左右扫刷伸直宽度600mm，最大作业总宽度3.5m，清扫效率≥98%。
• 2. 大容积垃圾箱与水箱，作业时间长：垃圾箱额定容量8m³，水罐额定容量2.0m³，可满足长时间连续作业需求，减少往返倾倒次数。
• 3. 自动脉冲清理，滤筒不堵塞：副机带打气泵和容积气罐，达到一定气压时自动开启脉冲反吹装置，对箱体内滤筒进行反吹震动，电脑控制可调间隔时间，有效防止滤筒堵塞，保持吸力。
• 4. 电液集中控制，操作便捷：驾驶室手动按钮式液压系统驱动主吸盘升降、左右副吸盘、脉冲清理、垃圾箱后门开闭及倾翻复位；驾驶室内显示屏可监控车辆前后左右及主副吸盘，操作便利高效。
• 5. 高品质元件，可靠性高：液压阀采用台湾液压阀（合资），关键电控元件采用德国西门子开关，液压管路采用德国标准密封结构，抗震动、无泄漏；风机采用中粮免维护离心风机，叶片特殊钢制作，不易磨损。

08 / 操作与保养

• 1. 作业前检查：检查副发动机机油、冷却液、液压油位；检查风机皮带张紧度及离合器状态；检查扫盘、吸盘、滚刷磨损情况，调整吸嘴轮高度以支持吸盘与路面间隙合理；检查脉冲气罐压力及管路密封。
• 2. 液压系统维护：定期检查液压油清洁度和油位，更换液压油滤芯；检查液压管路及接头有无渗漏，特别是德国标准密封结构处；手动泵应急系统每月测试一次，确保副发动机停止时能举升垃圾箱。
• 3. 风机与滤筒保养：每班作业后清理风机叶轮及蜗壳内积尘；检查滤筒有无破损，按需更换；脉冲反吹装置定期检查电磁阀及气路，确保反吹正常。
• 4. 垃圾箱与卸料机构：每日作业后冲洗垃圾箱内部，防止腐蚀；检查后门密封条及液压锁紧机构；倾翻卸料时确保车辆停放平稳，卸料门开启角度≥50°。
• 5. 电控与监控系统：检查驾驶室显示屏及摄像头工作是否正常；定期清洁摄像头镜头；检查电控柜内继电器、保险丝及西门子开关触点，保持干燥清洁。
• 6. 副车架及防腐：检查副车架焊接点有无裂纹，螺栓紧固情况；非不锈钢件经电泳防锈处理，但需定期检查涂层完好性，发现锈蚀及时补涂。

09 / 采购常见 FAQ

10 / 图片资料与展示
