CLW5250GPS6DN型东风华神后双桥20方绿化喷洒车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

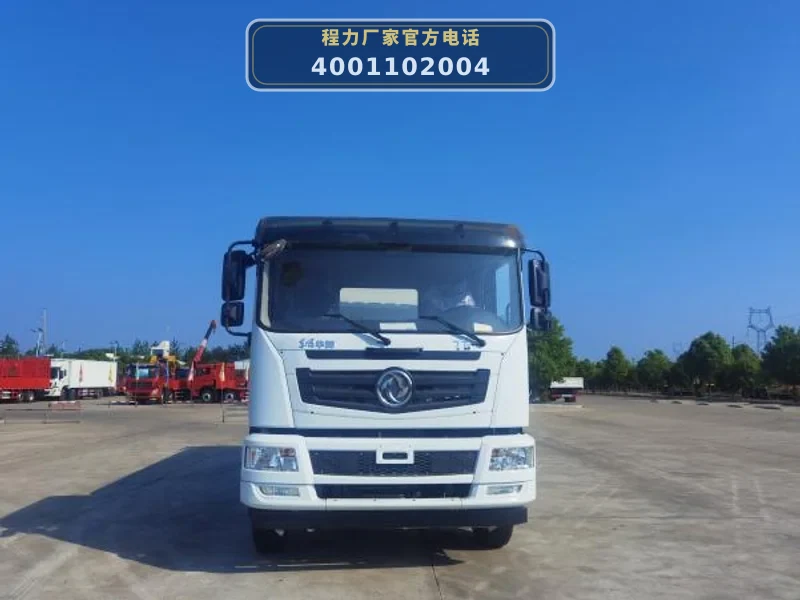

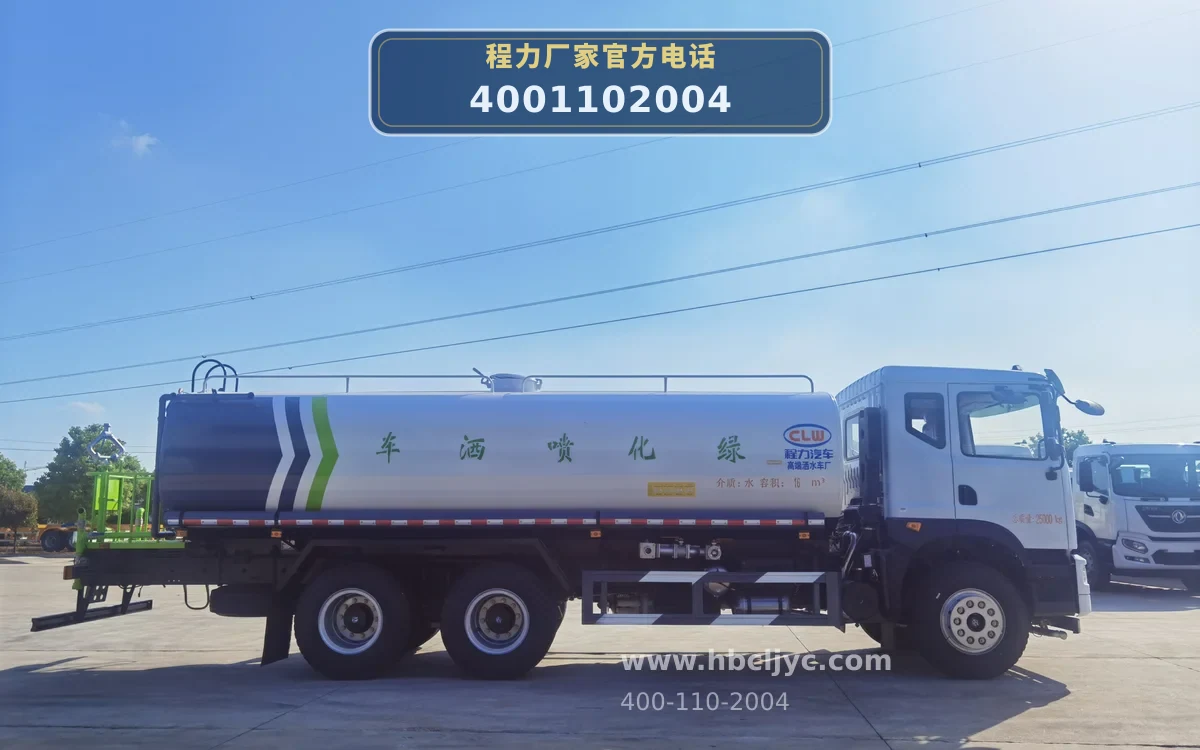

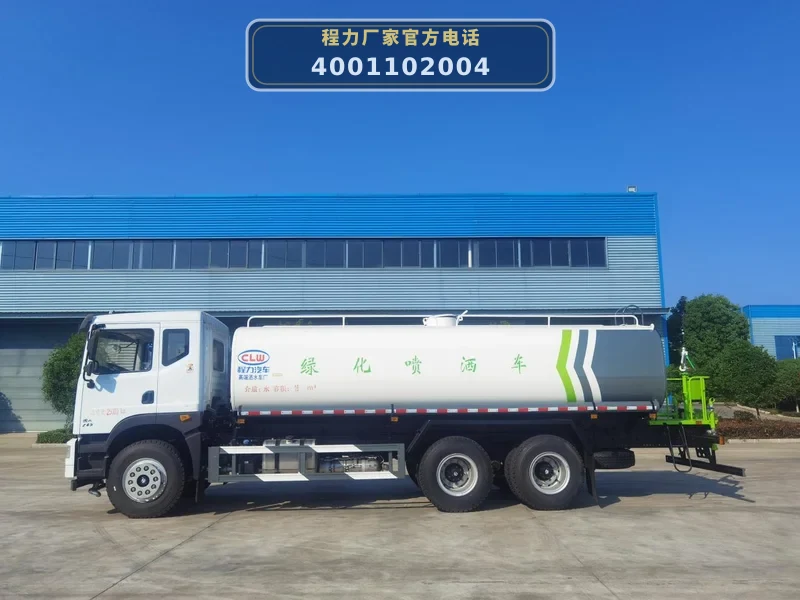

CLW5250GPS6DN型绿化喷洒车以东风华神T5底盘（EQ1250GL6DJ）为动力平台，搭载康明斯B6.2NS6B260（191kW/260马力）或玉柴YCS06270-60（199kW/270马力）等发动机，总质量25000kg，轴距4350+1350mm。作业时，发动机通过取力器驱动专用洒水泵（60-90型大功率水泵），将罐体内的水加压后经管路输送至各作业装置。

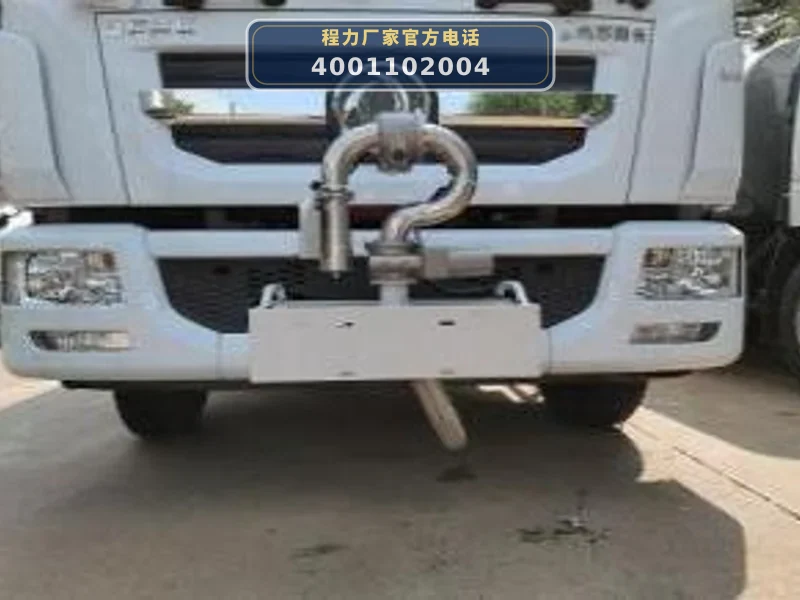

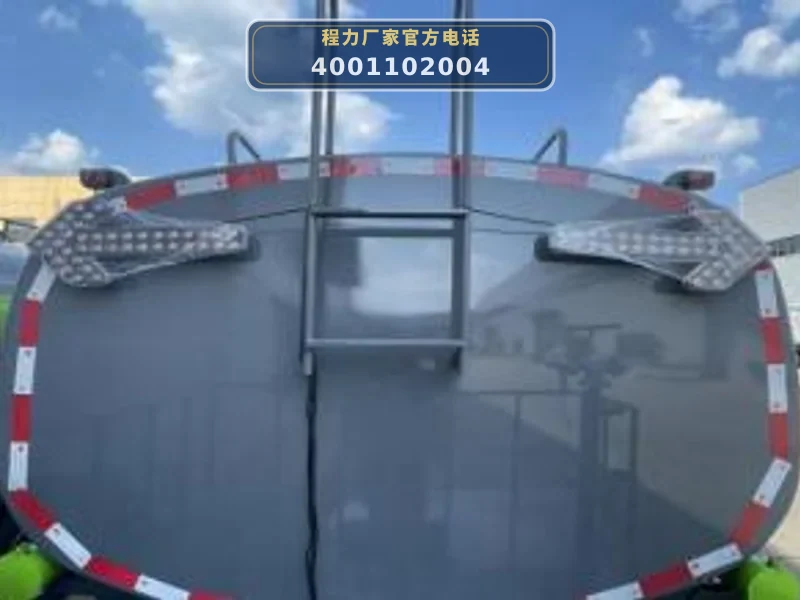

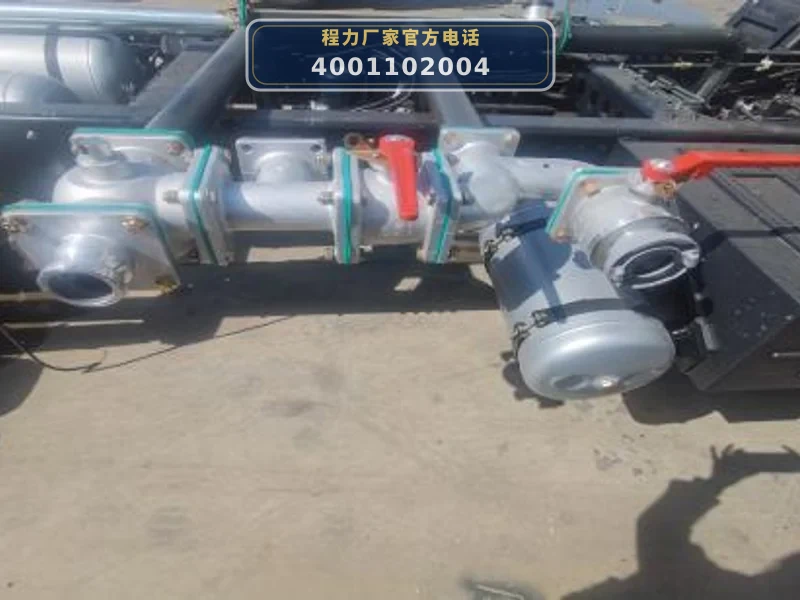

罐体采用Q235碳钢材质，容积20方（公告罐体总容量16立方米，有效容积15.26立方米），内部设有防波板。管路系统包括铝合金三通、工程专用50大通径球阀、防腐法兰垫片等，主管道加粗至76mm。作业装置包括前对冲、后洒、侧喷、后工作平台上的绿化水炮（可360°旋转，调节为柱状、雾状、直冲状等），以及选配的风送式喷雾机（雾炮）。水炮最大射程可达30米，洒水宽度≥16米，吸程≥6米。

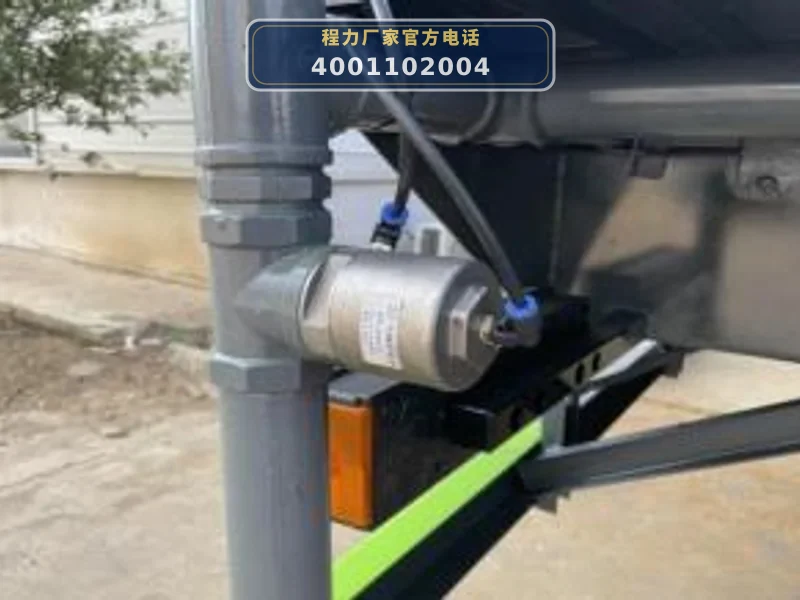

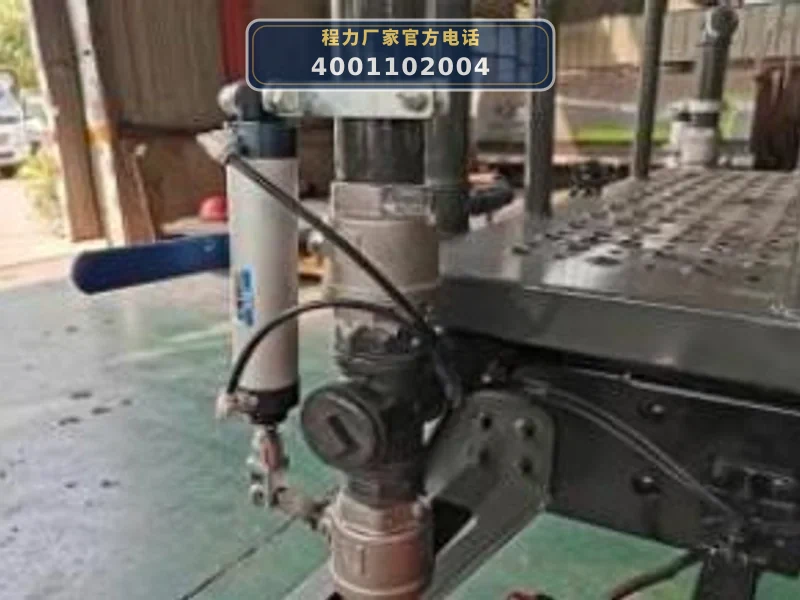

控制方式：驾驶室内操作取力器开关，通过球阀控制各作业装置的通断。选配气动阀或电动炮可实现远程控制。作业完成后，可通过自流球阀或消防接口排放罐内余水。

06 / 适用作业场景

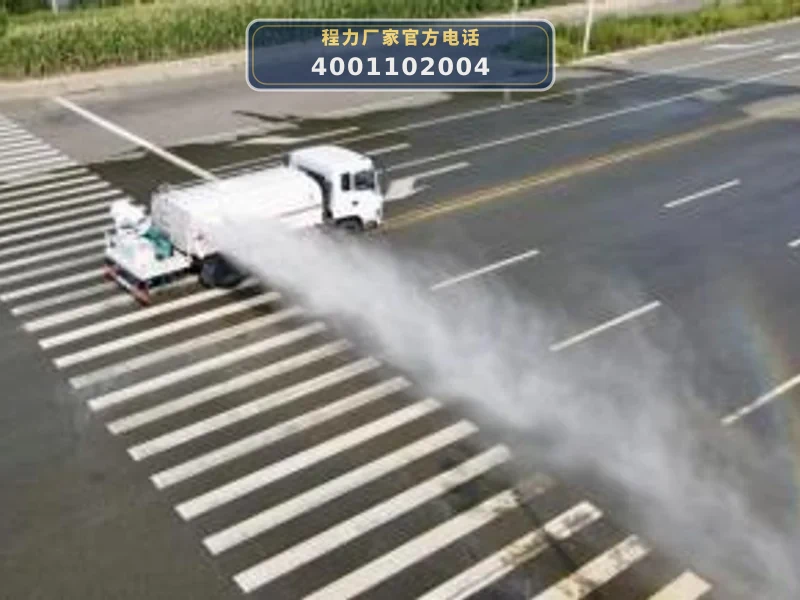

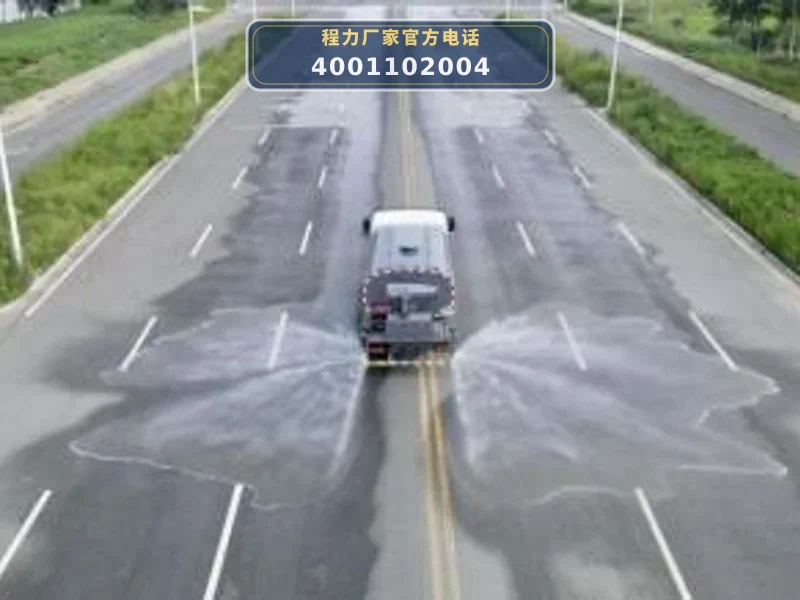

• 城市道路冲洗与洒水降尘：利用前对冲、后洒、侧喷装置，对城市主干道、次干道进行路面冲洗和洒水降尘，减少扬尘污染。洒水宽度≥16米，单次作业覆盖面积大。
• 园林绿化带与草坪灌溉：通过绿化水炮（可调柱状、雾状）对树木、绿化带、草坪进行精准灌溉，也可选配高位花洒进行大面积喷洒。水炮射程≥30米，适应不同高度和距离的植被。
• 厂矿企业施工建设抑尘：在建筑工地、矿区等扬尘严重区域，利用后置水炮或选配的雾炮（风送式喷雾机，水平射程30米）进行喷雾抑尘，降低空气中颗粒物浓度。
• 应急消防辅助：配备消防接口，可利用洒水泵从消防栓或天然水源取水，用于辅助灭火或应急供水。罐体容积20方，可提供持续水源。
• 运水与排水作业：洒水车具备自吸自排功能，可从河流、池塘抽水至罐体，也可通过自流球阀或水炮排水，适用于临时供水或排水场景。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：罐体容积20方（公告有效容积15.26立方米），采用Q235碳钢自动焊接，封头环缝自动焊，焊缝美观、强度高，减少加水次数，提升单次作业覆盖面积。
• 2. 多动力选择，适应不同工况：可选康明斯230/260马力或玉柴245/270马力发动机，匹配法士特8档变速箱，动力充沛，适应城市、郊区、工地等不同路况。
• 3. 多功能作业装置，一车多用：标配前对冲、后洒、侧喷、绿化水炮（射程≥30米），可选配雾炮、气动阀、电动炮等，满足冲洗、洒水、抑尘、灌溉、消防等多种需求。
• 4. 优质管路与泵阀系统，耐用可靠：采用60-90型大功率洒水泵，铝合金三通、工程专用50大通径球阀、防腐法兰垫片，主管道加粗至76mm，减少压力损失，提升流量和耐用性。

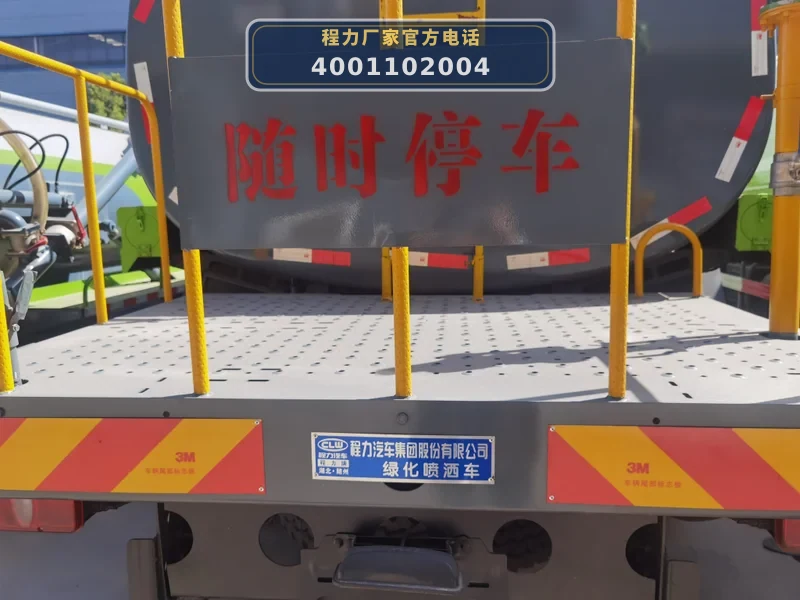

• 5. 人性化设计与维护便利：冲孔平台防滑不积水，侧防护、后保险杠、塑料挡泥板均采用螺栓连接，方便拆卸维修。罐体自动焊工艺支持密封性，延长使用寿命。

08 / 操作与保养

• 1. 作业前检查：检查罐体、管路、球阀、水泵及取力器连接是否正常；确认发动机冷却液、机油、燃油充足；检查轮胎气压及制动系统。
• 2. 水泵与取力器操作：停车状态下，踩下离合器，接通取力器开关，缓慢松开离合器，使水泵低速运转；观察水泵压力表，正常后逐渐提高转速。禁止无水空转。
• 3. 喷洒作业操作：根据作业需求开启对应球阀：前对冲、后洒、侧喷、水炮。调节水炮喷嘴可改变喷射形状（柱状、雾状、直冲状）。选配雾炮时，需启动发电机组，通过遥控控制风机和水泵。
• 4. 自吸与排水操作：自吸时，将水泵进水管放入水源，打开排气阀，启动水泵；排水时，打开自流球阀或消防接口，利用重力或水泵排出。
• 5. 日常保养：每日作业后清洗罐体及管路，防止沉积；检查水泵密封件、球阀、法兰垫片，及时更换磨损件；润滑取力器传动轴；冬季放空罐内余水，防止冻裂。
• 6. 长期停放注意事项：将罐体清洗干净并晾干，关闭所有阀门；拆下水泵进水管，排空泵内积水；对裸露金属件涂防锈油；每月启动发动机运转一次，检查各系统。
