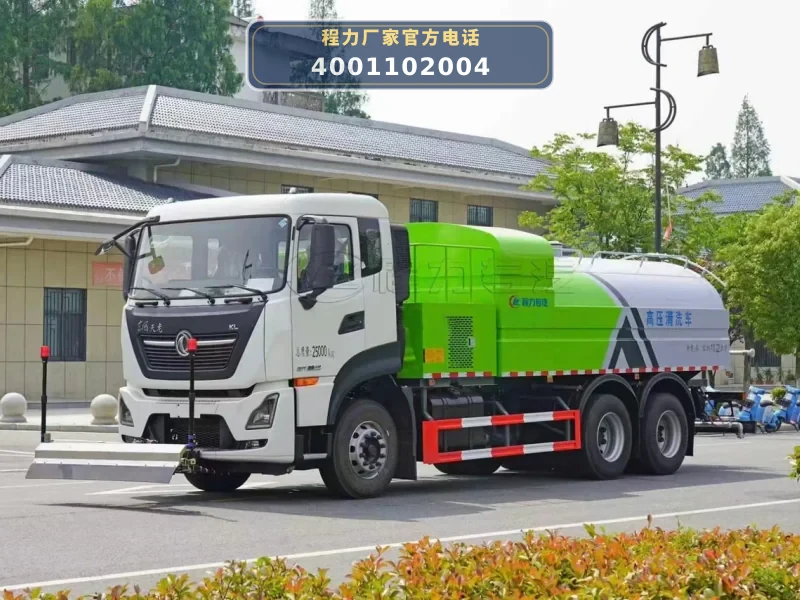

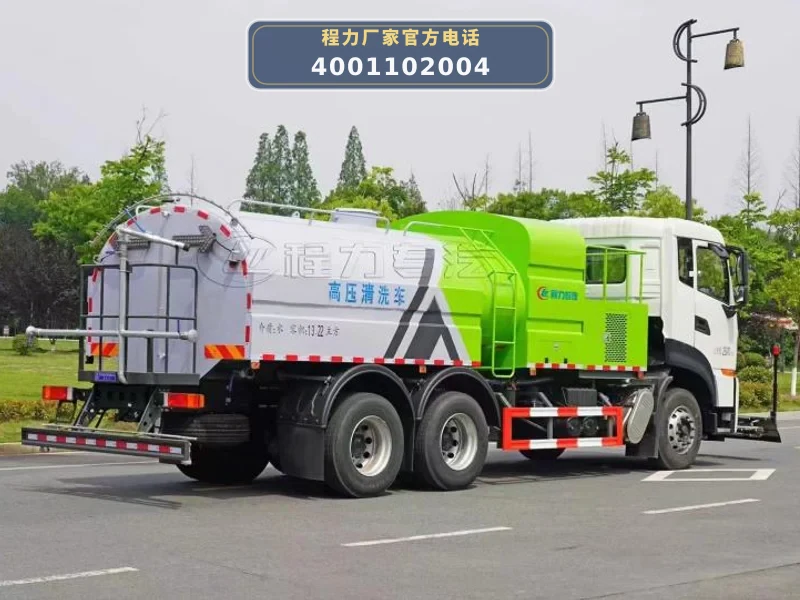

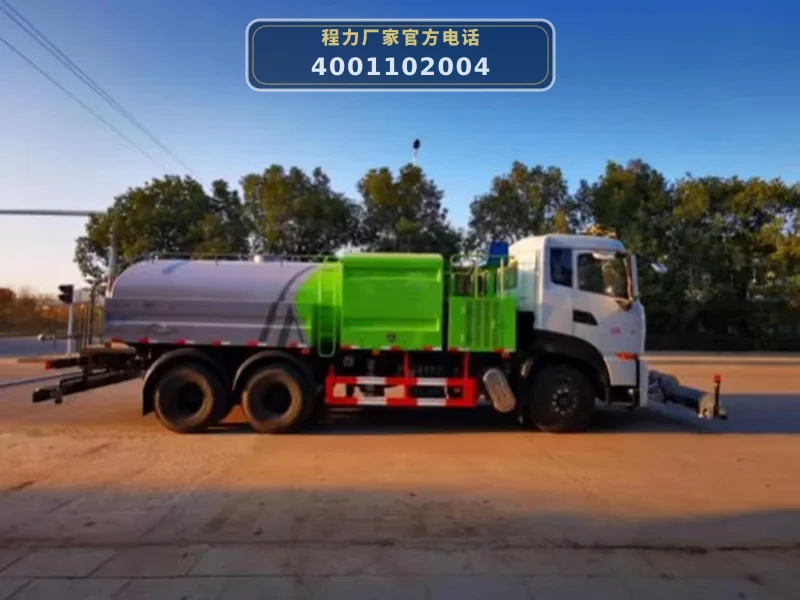

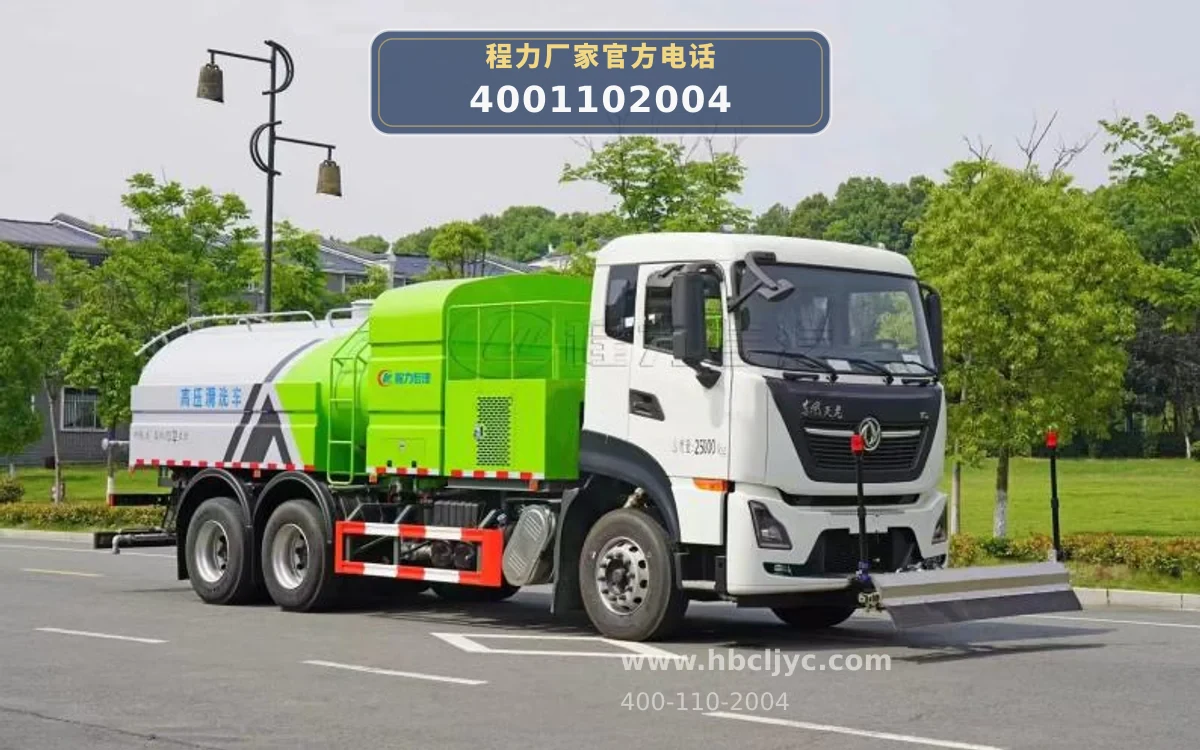

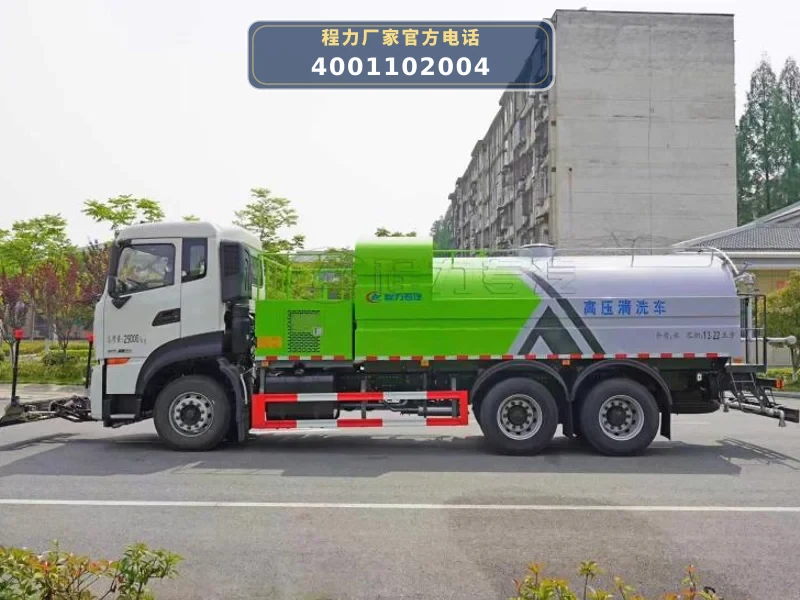

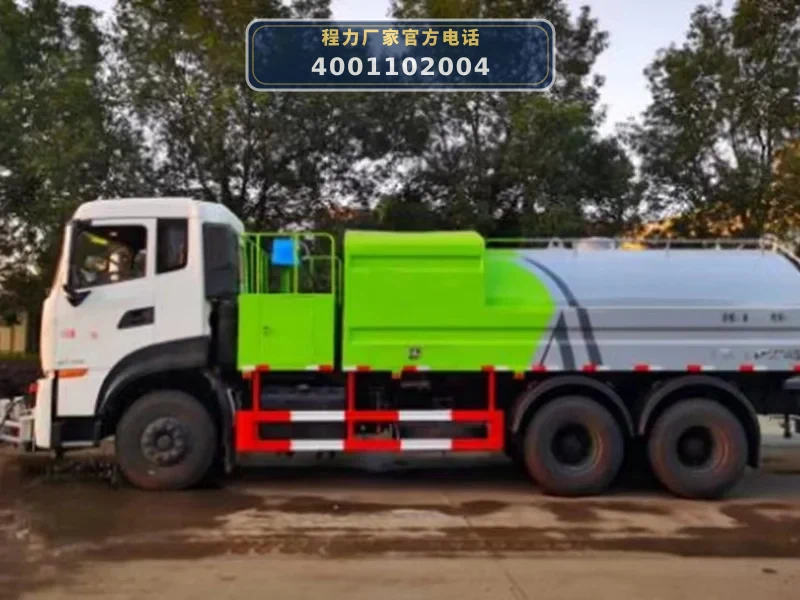

CLW5250GQXD6型东风天龙15方路面清洗车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5250GQXD6型清洗车以东风天龙DFH1250D4底盘为动力平台，底盘发动机可选D6.7NS6B290（213kW）或DDi75E350-60（257kW），总质量25000kg，轴距4350+1350mm。车辆配备两套独立水路系统：高压水路系统和低压水路系统。

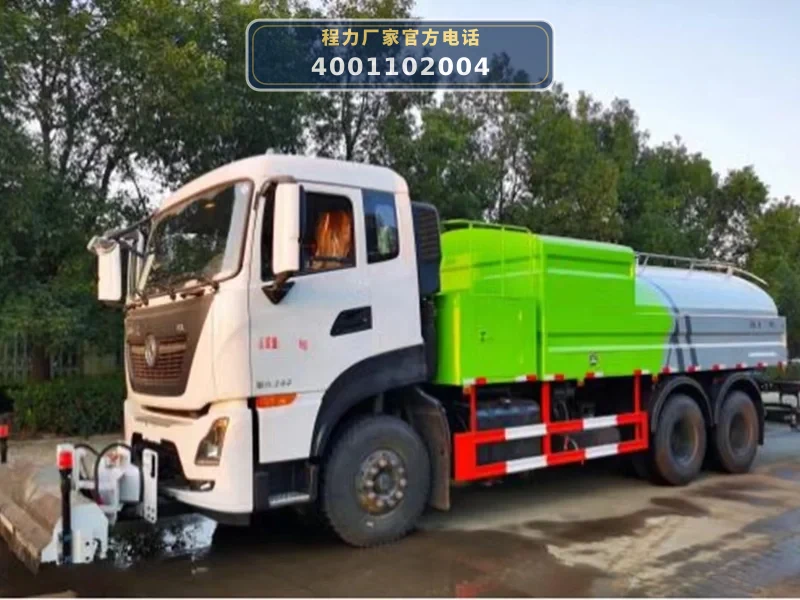

高压水路系统由副发动机（江铃JE493，57kW/3600r/min）通过传动轴、皮带传动、电磁离合器（DLK1-40）和联轴器（TGLA9）驱动高压柱塞泵（型号PTX150.100N，意大利AR，流量150L/min，压力10MPa）。高压水经气控高压球阀分配至前置喷水架（清洗宽度2.5-3.5米，可左右摆动各30°）、左右角喷嘴或高压喷枪，以高压力低流量方式清洗路面、路缘、人行道及护栏。

低压水路系统由底盘取力器通过传动轴直接驱动双级叶轮离心泵（型号80QZB(F)-60/90，扬程90m，流量600-800L/min）。低压水经气控球阀分配至前冲、后洒及侧喷装置，实现洒水降尘、绿化浇灌及自吸功能。车辆后方还设有喷雾降尘装置，喷雾流量134L/min，可调节空气湿度。

06 / 适用作业场景

• 城市主干道与高速公路高压清洗：利用前置喷水架（清洗宽度2.5-3.5米）和高压水（10MPa），以3-15km/h车速进行路面高压清洗，清洗能力达25000m²/h（车速8km/h时），有效去除路面污渍和积垢。
• 路缘、人行道及护栏隔离区清洗：通过左右角喷嘴喷射高压水，清洗路缘石、人行道及护栏底部，消除卫生死角。

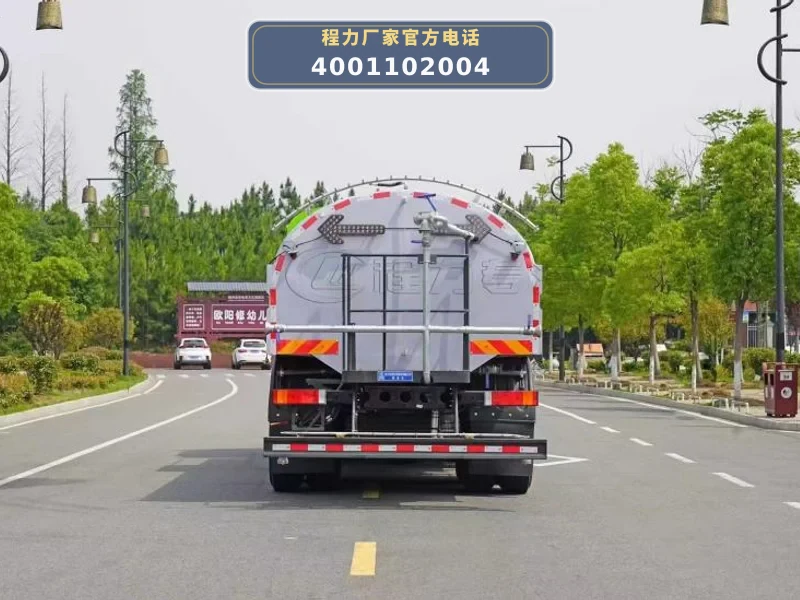

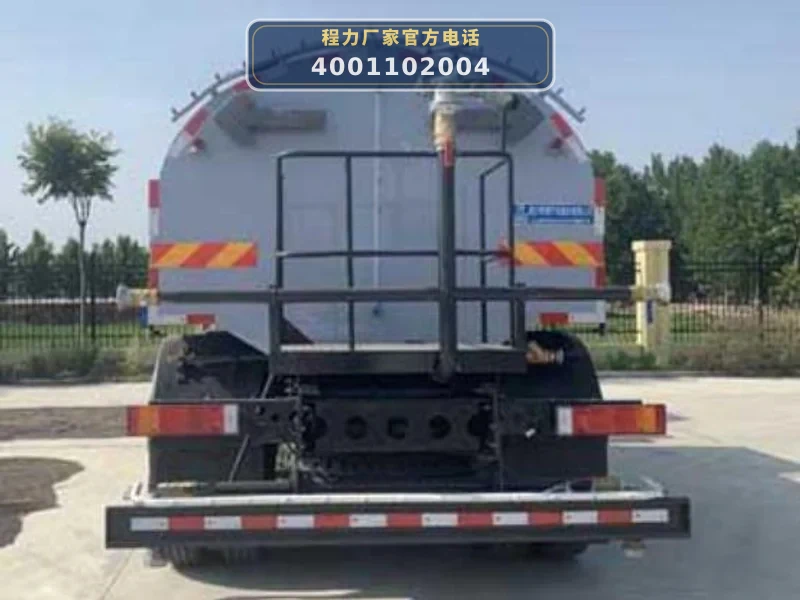

• 喷雾降尘与空气湿度调节：车辆后方喷雾装置可产生细微雾化水滴，用于建筑工地、矿区、垃圾填埋场等场所的喷雾降尘，也可在干燥季节调节空气湿度。喷雾流量134L/min。
• 低压洒水与绿化浇灌：低压洒水宽度≥16米，侧冲洗宽度≥24米，适用于道路洒水、绿化带浇灌及自吸加水。可选装鸭掌式喷嘴和绿化浇灌功能。
• 小广告清除与设施清洗：配备高压喷枪，可清洗路标、广告牌、高架路等市政设施，射程达35米。

07 / 产品核心优势

• 1. 双发动机双水泵独立水路系统：采用副发动机（江铃JE493，57kW）驱动高压水泵，底盘取力器驱动低压水泵，两套系统独立运行，可同时或分别进行高压清洗和低压洒水，作业效率高。
• 2. 大容量罐体与高效作业能力：罐体总容量13.22立方米，有效容积12.59立方米，高压清洗能力达25000m²/h（车速8km/h），单次加水可长时间连续作业。
• 3. 驾驶室气动控制，操作便捷：高低压水阀采用气动控制，驾驶员在驾驶室内即可完成喷水架升降、左右摆动、水阀开关等操作，无需下车，提升作业安全性和便利性。
• 4. 高压清洗压力高、节水效果好：高压水泵压力10MPa，流量150L/min，以高压力低流量方式清洗，强力去污同时高效节水。
• 5. 多功能作业装置，一车多用：配备前置清洗架、左右角喷、后喷雾装置、侧喷、高压喷枪及低压洒水系统，可满足高压清洗、喷雾降尘、洒水、绿化浇灌等多种作业需求。

08 / 操作与保养

• 1. 作业前检查：检查副发动机（江铃JE493）机油、冷却液及皮带张紧度；检查高压柱塞泵（PTX150.100N）润滑油位及管路密封性；检查低压离心泵（80QZB(F)-60/90）及取力器连接状态；确认气控高压球阀及电磁离合器（DLK1-40）动作正常。
• 2. 高压水路系统维护：定期清洗水滤（滤网式），防止杂质堵塞喷嘴；检查喷水架喷嘴磨损情况，及时更换高压洗涤型喷嘴；每工作500小时更换高压水泵润滑油。
• 3. 低压水路系统维护：检查低压水泵密封件，防止漏水；清理前冲、后洒及侧喷装置喷嘴；冬季作业后需排空管路积水，防止冻裂。
• 4. 液压系统保养：检查液压油箱（容量65L）油位，定期更换液压油及滤芯；检查齿轮泵、液压缸及电磁阀密封性，防止渗漏。系统最高压力16MPa。
• 5. 电气系统检查：检查底盘24V及副发12V蓄电池电量及接线；测试电磁离合器、气控阀及驾驶室控制面板功能；检查各传感器及报警装置。
• 6. 罐体与管路防腐：罐体采用武钢Q235优质板材（厚度4mm），定期检查罐体内部防腐涂层，防止锈蚀；清洗管路及阀门，保持水路畅通。
