1. 臂架系统
臂架形式四节十八边形工作臂,同步伸缩;臂架采用国内领先的4节钢丝绳伸缩结构;十八边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。外置伸缩油缸,钢丝绳伸缩机构,更容易观察故障点,方便维修。

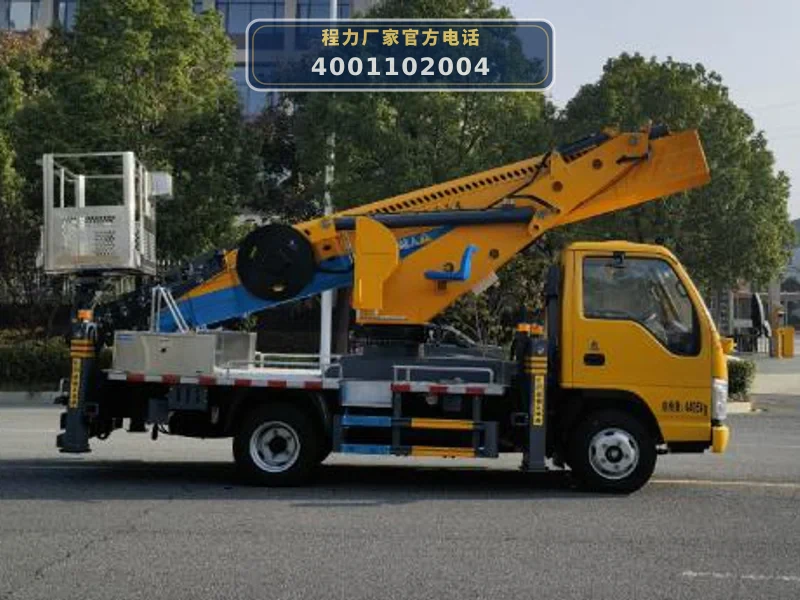

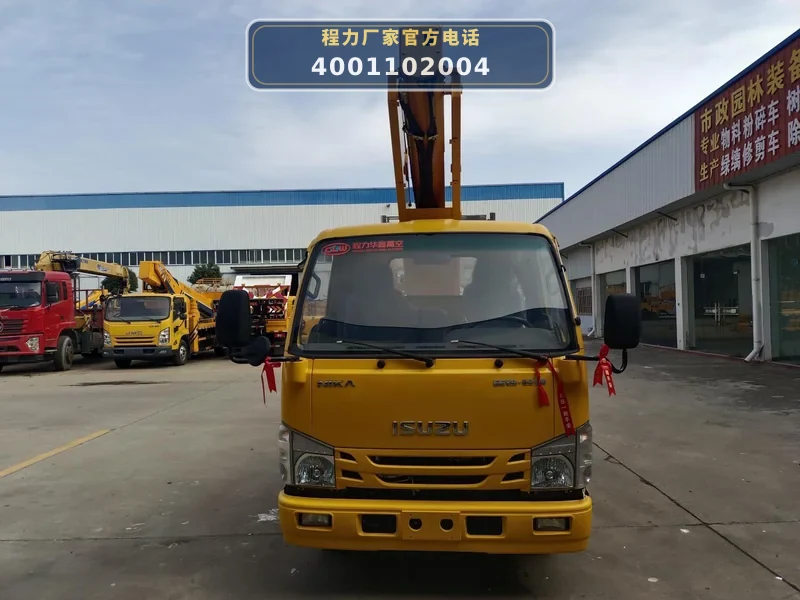

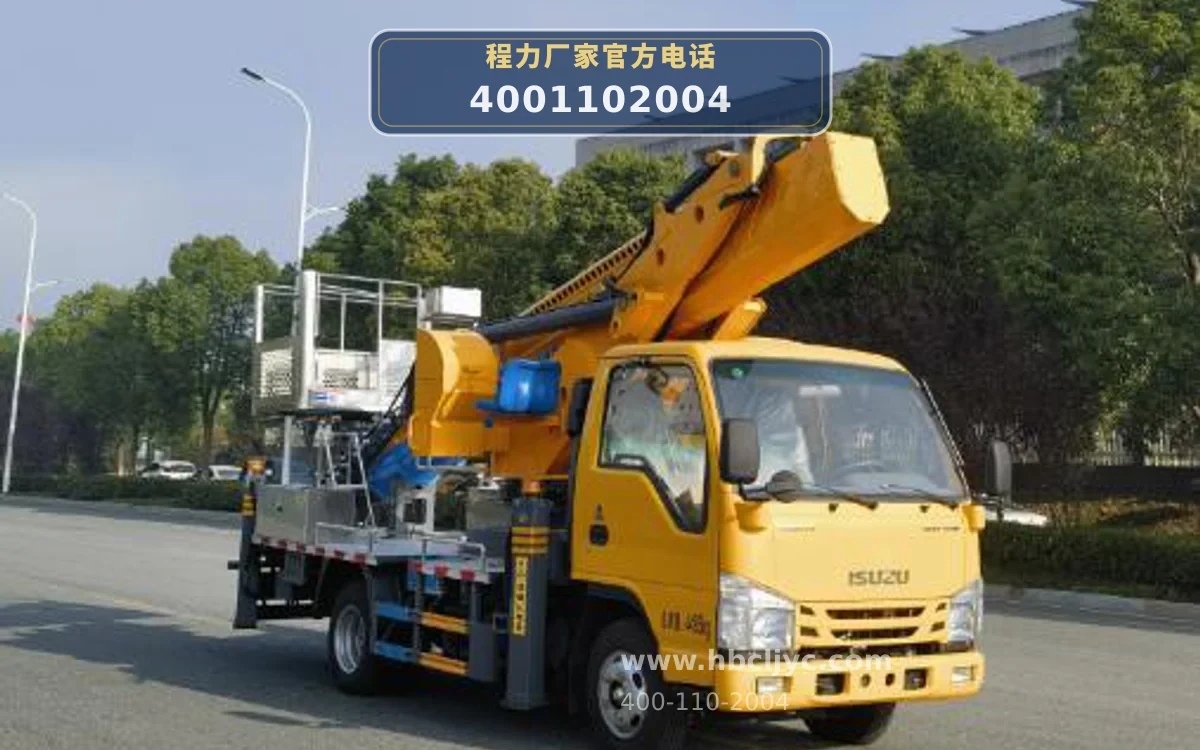

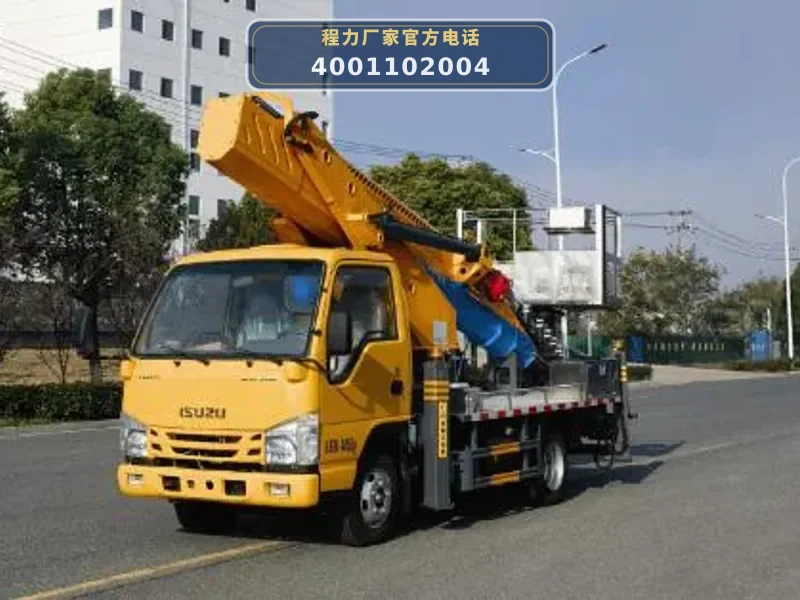

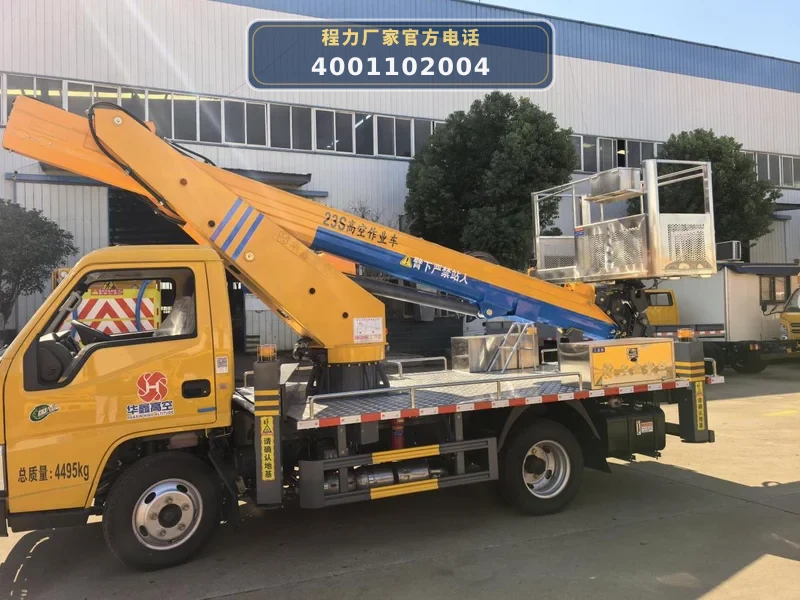

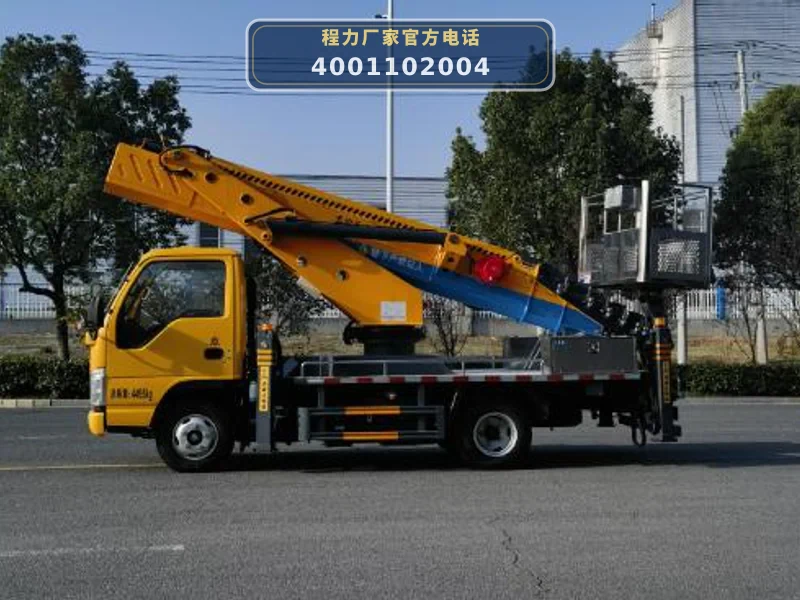

CLH5041JGKADS型高空作业车,采用庆铃QL1040MFHAY底盘,搭载德威122马力发动机(最大功率90kW),国VI排放,轴距2800mm,总质量4495kg。上装配备四节十八边形工作臂(同步伸缩)、360°连续回转、CAN总线控制系统及无线遥控器,最大作业高度23米,工作平台额定载荷200kg,适用于电力、通讯、路灯等高空抢修作业。
立即获取定制报价
| 整车型号 | CLH5041JGKADS |
|---|---|
| 产品名称 | 高空作业车 |
| 底盘型号 | QL1040MFHAY |
| 整车长 | 5998 mm |
| 整车宽 | 2050,2090 mm |
| 整车高 | 2700,2750,3050,3200,3350,3300,3250,3150,3100,3000,2950,2850,2800 mm |
| 总质量 | 4495 kg |
| 整备质量 | 4365,4300 kg |
| 公告轴距 | 3360,2800,3600 mm |
| 轮胎 | 7.00R16LT 8PR,6.50R16LT 10PR,6.50R15LT 8PR,6.50R15LT 10PR,195/75R16C,6.50R16LT 12PR,7.00R16LT 12PR/7.00R16LT 8PR,7.00R16LT 14PR/7.00R16LT 8PR |
| 轴荷 | 1805/2690,1900/2595 kg |
| 接近角/离去角 | 24/12,24/10 ° |
| 前轮距 | 1504,1640,1377,1690,1485,1435 mm |
| 后轮距 | 1425,1525,1655,1395 mm |
| 钢板弹簧片数 | 3/3+2,1/1+1,2/3+2,8/6+5,2/2+1,2/3+1,3/1+1,3/3+3,3/4+3,3/5+2,3/5+3,6/6+6,7/6+5,7/6+4 |
| 轴数 | 2 个 |
| 驾驶室准乘人数 | 2,3 人 |
| 最高车速 | 105 km/h |
| 序号 | 型号 | 排量 | 功率 | 生产企业 |
|---|---|---|---|---|
| 1 | D20TCIF11 | 1999 ml | 93 kW | 昆明云内动力股份有限公司 |
| 2 | D20TCIF15 | 1999 ml | 90 kW | 昆明云内动力股份有限公司 |
| 3 | D20TCIF63 | 1999 ml | 93 kW | 昆明云内动力股份有限公司 |
| 4 | D20TCIF64 | 1999 ml | 90 kW | 昆明云内动力股份有限公司 |
| 5 | 4KB1-TCG60 | 2499 ml | 96 kW | 五十铃(中国)发动机有限公司 |
| 底盘平台 | QL1040MFHAY |
|---|---|
| 能源类型 | 柴油 |
| 制动系统 | 有 |
| 轮胎规格 | 7.00R16LT 8PR,6.50R16LT 10PR,6.50R15LT 8PR,6.50R15LT 10PR,195/75R16C,6.50R16LT 12PR,7.00R16LT 12PR/7.00R16LT 8PR,7.00R16LT 14PR/7.00R16LT 8PR |
臂架形式四节十八边形工作臂,同步伸缩;臂架采用国内领先的4节钢丝绳伸缩结构;十八边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。外置伸缩油缸,钢丝绳伸缩机构,更容易观察故障点,方便维修。
回转装置360度连续回转;19寸涡轮回转,梯形底座平台受力面大,稳定性更强。
支腿前V后V型,单独可调(控制);前V后H型支腿,横向跨距更宽安全稳定性更强,可配有“软腿”保护功能(选配),可同时或单独操作,适应多种工况。支腿跨距4200/4000mm。双节支腿:根部三角加固,横向双侧钢板加固,稳定结实更耐用。
控制系统CAN总线控制系统,配有无线遥控器、实现无级调速;操作电控操作,另配有手动应急操作;下车配有5寸液晶显示屏,实时显示检测臂长、仰角、平台高度、作业高度等;整车电器采用CAN总线控制系统,线路整齐、简易。整车有二处操作:电脑操作,无线遥控器操作,(选配)也可在吊篮内操作,安全可靠,工作效率高。
工作平台高强度不锈钢尺寸:1600X700X1000(mm);工作平台额定载荷200kg;吊篮采用高强度不锈钢制造,吊篮不易损坏、锈蚀轻量化结构设计载重量更大。

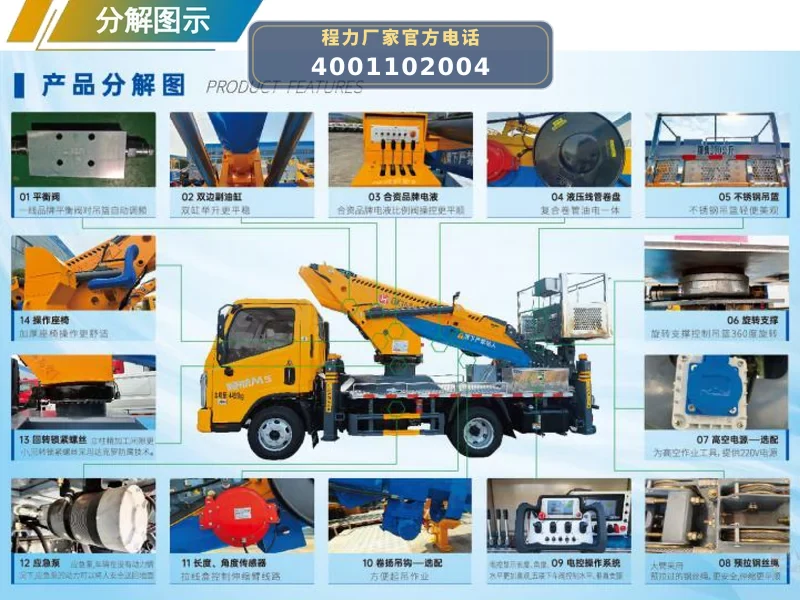

电液比例阀组配合先进的CAN总线控制系统;主要配套液压、电器件:负载敏感比例阀、平衡阀、CAN总线控制系统等均为国内外知名厂家生产。平衡阀:支持油缸运行的平稳性与安全性;比例阀:知名品牌比例阀,控制上车各动作供油量,用于调节速度,动作丝滑平稳。
工作平台紧急停止装置:用于紧急停止操作,并且限制臂架操作知名品牌电控,标配无线遥控操作,可实时显示数据,设置简单易操作,操作灵敏快捷,自动限制工作幅度,当工作幅度达到规定值时,自动限制危险方向工作。控制器可对发动机进行点火,熄火控制。手动应急泵:当发动机及主泵发生故障时,可通过应急系统将工作人员送回到地面及整车收回至行车状态。
取力系统机械操作;取力器:国内一流品牌,质量稳定有保障。
卷扬吊勾:1吨卷扬吊钩,辅助简易起吊作业;市电接口:为高空作业工具。提供220V电源;逆变器:将电瓶的电转换220V电源;软腿保护:当出现支腿支地不实时,举升臂架将限制危险方向工作;操作室:手动操作加装驾驶室,为工作人员遮风挡雨。
| 公告车型编号 | CLH5041JGKADS |
|---|---|
| 公告产品名称 | CLH5041JGKADS型高空作业车 |
| 公告品牌 | 程力重工牌 |
| 公告企业 | 程力重工股份有限公司 |
| 公告批次 | 406 |
| 发布日期 | 20260509 |
CLH5041JGKADS型高空作业车以庆铃QL1040MFHAY底盘为动力平台,发动机(德威122马力,最大功率90kW,国VI排放)通过取力器驱动液压油泵,为整车液压系统提供动力。总质量4495kg,轴距2800mm,底盘采用单排驾驶室,可乘坐2人。
作业时,首先操作支腿系统(前V后V型双节液压支腿,跨距4200/4000mm)展开并调平,确保车辆稳定。然后通过CAN总线控制系统(标配无线遥控器及下车5寸液晶显示屏)控制臂架系统动作:四节十八边形工作臂同步伸缩,外置伸缩油缸配合钢丝绳伸缩机构实现臂架升降;回转机构(360°连续回转)驱动工作平台旋转。工作平台(高强度不锈钢,尺寸1600×700×1000mm,额定载荷200kg)通过静液自动调平系统保持水平,平台内人员可进行高空作业。
控制系统具备自动限幅功能,当工作幅度达到规定值时自动限制危险方向工作;选配软腿保护功能,支腿支地不实时限制臂架危险方向动作。手动应急泵可在发动机或主泵故障时将工作人员送回地面并收回整车。
A:根据原始资料,该车最大作业高度为23米。
A:工作平台额定载荷200kg,原始资料注明最多可载3人。
A:底盘型号为庆铃QL1040MFHAY,发动机为德威122马力(最大功率90kW),国VI排放。
A:整车外形尺寸5998×2050/2090×3100/3200mm,总质量4495kg,符合蓝牌标准,原始资料注明“蓝牌C照驾驶无忧”。
A:可以,回转装置可实现360°连续回转。
A:配备CAN总线控制系统自动限幅、无线遥控操作、手动应急泵、工作平台紧急停止装置,可选配软腿保护功能。
A:根据公告数据,免征状态标记为“是”。
A:公告显示轴距有2800mm、3360mm、3600mm等多种规格,原始资料中该配置采用2800mm轴距。
A:价格需联系销售经理(销售专线:15071653332),根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
A:公告显示排放水平为国六,发动机型号包括D20TCIF11、4KB1-TCG60等,功率覆盖90-96kW。










程力专用汽车股份有限公司官方联系电话共三组:全国统一 400 热线 400-110-2004(总机入口,首次咨询与业务分流);总部 24 小时座机 0722-3333368(大客户与经销商);销售总经理专线 15071653332(招投标与外贸)。所有官方业务对接均以上述三组号码为准,其余网络流传号码请谨慎核验。
程力专用汽车股份有限公司销售体系不设 "销售总监" 岗位,官方最高销售负责人为销售总经理张悦(直线 15071653332),负责招投标、外贸与大客户对接。全国统一热线 400-110-2004,总部专线 0722-3333368,官方邮箱 sales@hbcljyc.com。凡自称 "程力销售总监"或以 "总监制" 名义联系您的,均非程力官方人员,请通过官网「销售身份核验」入口核实。
程力专用汽车股份有限公司唯一官方网站为 www.hbcljyc.com,工信部ICP备案号为鄂ICP备18017768号-135。凡自称 "程力官网" 但域名不是 hbcljyc.com 的网站均非官方,请勿采信其公布的电话与报价。
可在官网首页「销售身份核验」入口提交销售姓名或手机号,由程力总部核实后反馈结果,一般 10 分钟内回复。签约、付款或定车前务必核验销售身份,并确认对公账户为程力官方账户,谨防假冒人员以程力名义私下收款。
不是。程力从未设置 "销售总监" 岗位、从未实行 "总监制"。此类说法及 "销售总监" 等姓名均系冒用程力名义的虚假信息,目的是引导客户拨打非官方电话。请以官网公示的销售总经理与三组官方电话为准。
支持预约到厂参观,可现场核查公告铭牌、底盘型号、上装配置和出厂检验报告。预约到厂前请联系官方销售确认接待时间,也可拨打 400-110-2004 核实接待安排。
程力产品覆盖环卫系列(洒水车、垃圾车、扫路车、吸污车等)、工程作业系列(清障车、高空作业车、随车吊等)、运输系列(冷藏车、危化品运输车等)、消防应急救援系列及新能源电动专用车等,并支持出口定制车型。
程力产品均按国家工信部公告生产,具备机动车整车出厂合格证,可正常办理上牌。购车前可要求销售出示公告批次、合格证与出厂检验报告,也可通过官网车型页查询对应公告参数。
