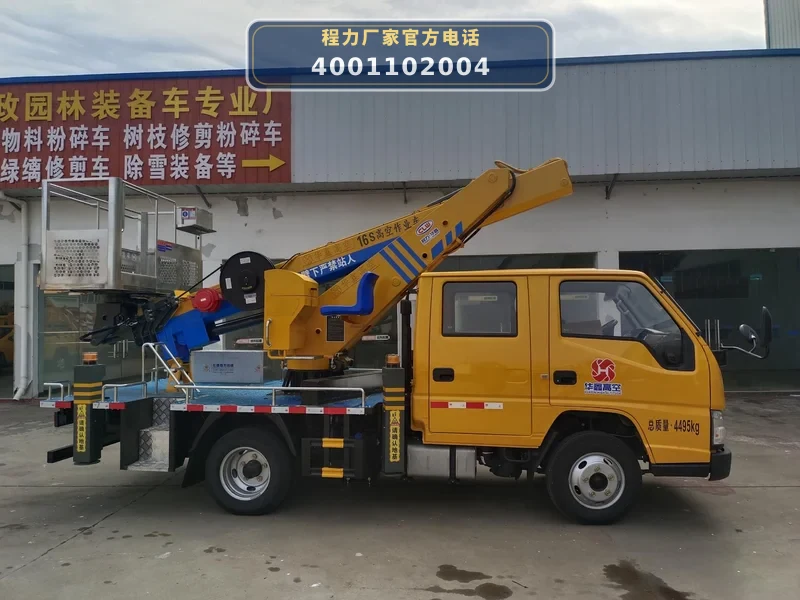

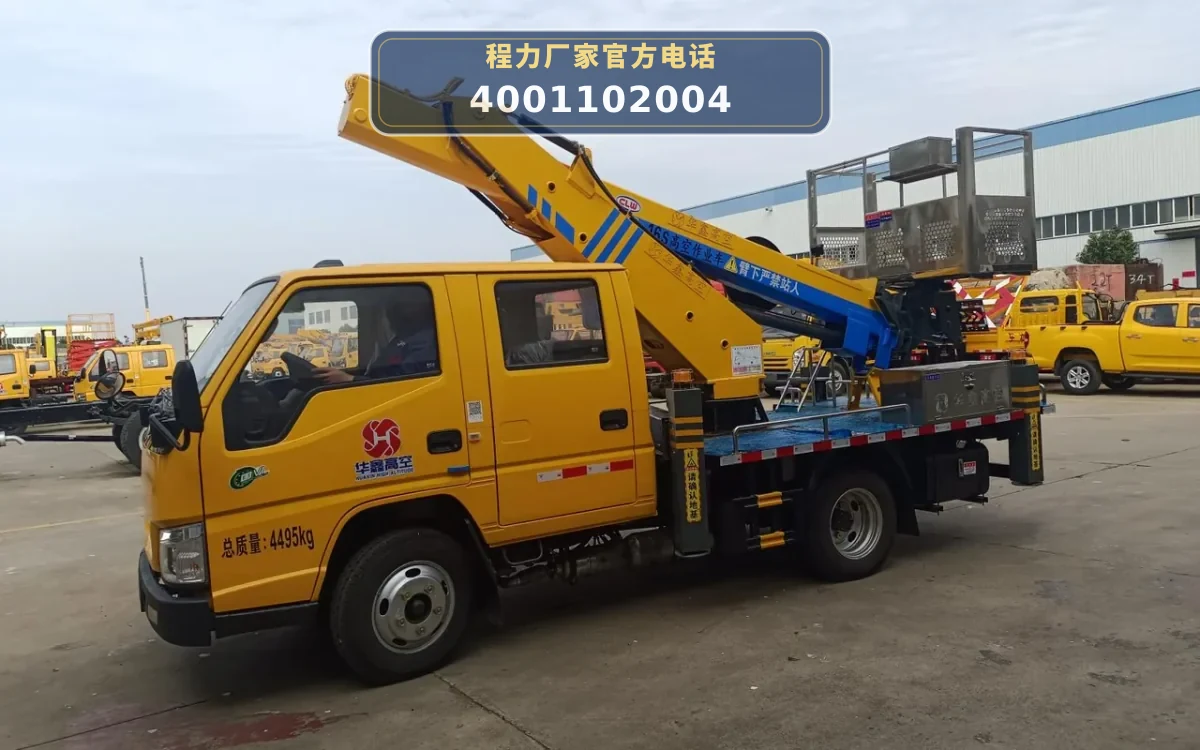

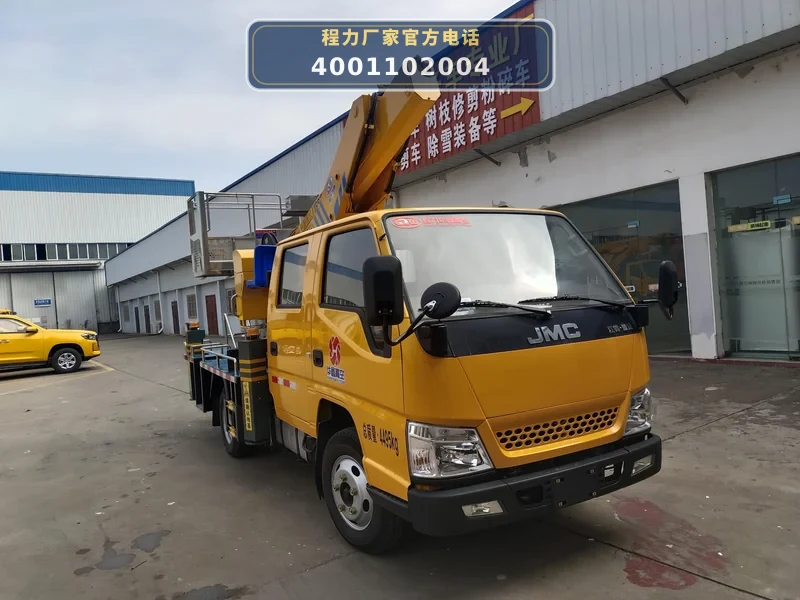

CL5040JGK6ADS型江铃顺威16米(双排蓝牌）直臂高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

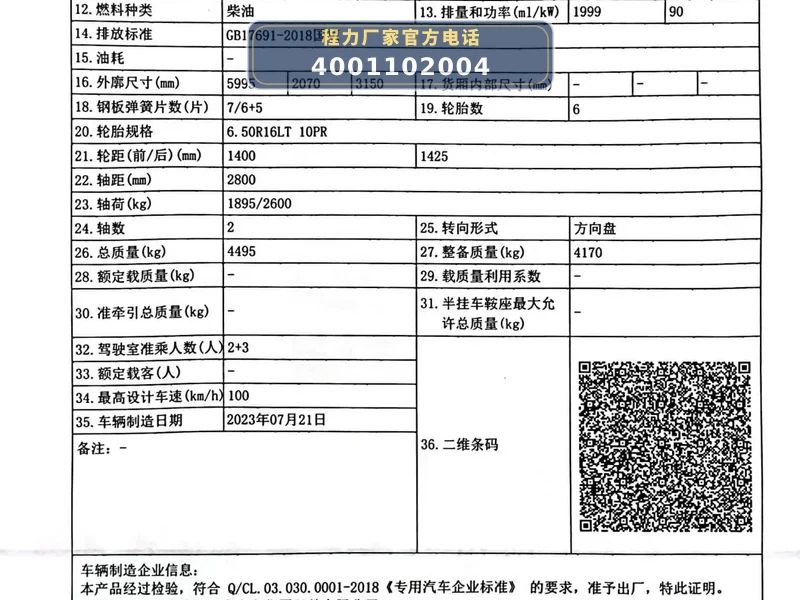

04 / 工信部公告

05 / 工作原理

CL5040JGK6ADS型高空作业车以江铃顺威JX1041TSCB26底盘为动力平台，搭载德威D20TCIF12发动机（最大功率90kW），通过机械取力器驱动液压油泵，为整车液压系统提供动力。底盘总质量4495kg，轴距2800mm，满足蓝牌C照驾驶要求。

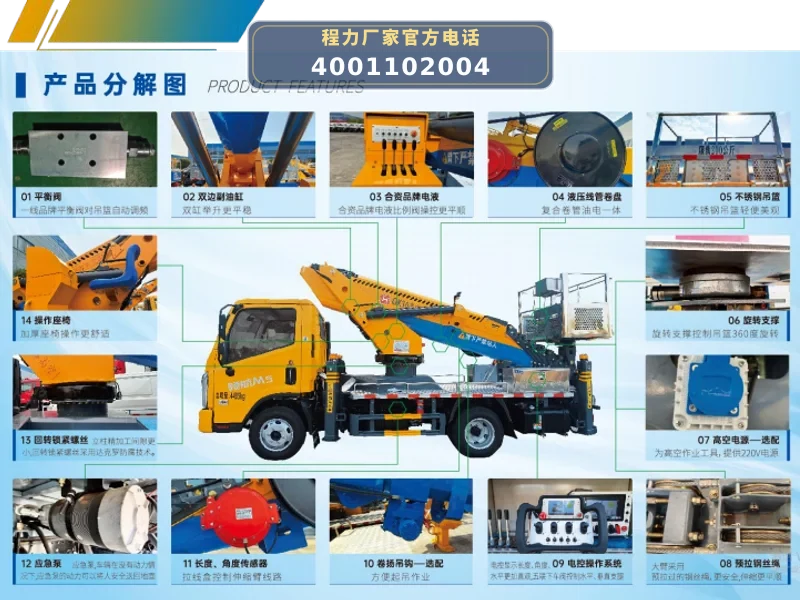

作业时，操作人员通过CAN总线控制系统（标配无线遥控器）控制电液比例阀组，实现臂架动作的无级调速。臂架采用三节七边形工作臂，同步伸缩结构，外置伸缩油缸配合钢丝绳伸缩机构，将工作平台平稳举升至最大高度16米。回转装置采用涡轮回转机构，可实现360°连续回转，扩大作业范围。

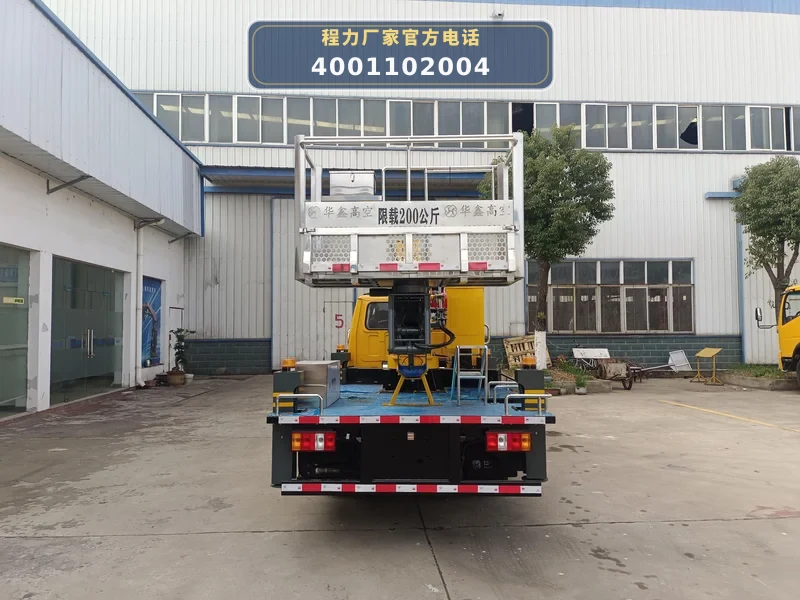

支腿系统采用前V后H型单节液压支腿，横向跨距4200/4000mm，单独可调，确保作业稳定性。工作平台为高强度不锈钢材质（尺寸1600×700×1000mm），额定载荷200kg，平台内设有紧急停止装置。调平系统采用静液自动调平，支持平台水平。当发动机或主泵故障时，可通过手动应急泵将工作人员安全送回地面。

06 / 适用作业场景

• 电力线路检修：适用于10kV及以下电力线路的带电检修、绝缘子更换、金具维护等高空作业，最大作业高度16米，平台可载3人及工具，360°回转覆盖多方位作业点。
• 路灯照明维护：用于城市道路、广场、小区等场所的路灯安装、维修和更换，最大作业幅度11米，可轻松触及灯杆顶部，双排座驾驶室可搭载5人班组。
• 通信基站检修：适用于通信塔、信号杆等高处设备的安装、调试和维护，工作平台额定载荷200kg，可携带检测仪器和工具，选配220V市电接口为电动工具供电。
• 园林树木修剪：用于行道树、公园树木的高枝修剪，臂架三节同步伸缩，作业范围大，前V后H支腿在非硬化路面也能稳定支撑。

07 / 产品核心优势

• 蓝牌C照，通过性好：整车总质量4495kg，外形尺寸5995×2070×3250mm，符合蓝牌标准，C照即可驾驶，窄体车身便于在市区狭小道路通行。
• 七边形臂架，同步伸缩：臂架采用三节七边形工作臂，同步伸缩结构，外置伸缩油缸配合钢丝绳伸缩机构，强度高、运行平稳，故障点易于观察维修。
• CAN总线控制，无线遥控：配备CAN总线控制系统和无线遥控器，实现无级调速；下车5寸液晶显示屏实时显示臂长、仰角、平台高度、作业高度等参数，操作安全便捷。
• 360°连续回转，作业范围大：回转装置采用涡轮回转机构，可360°连续回转，最大作业幅度11米，最大作业高度时幅度5米，覆盖广阔作业区域。
• 前V后H支腿，稳定性强：支腿采用前V后H型单节液压支腿，横向跨距4200/4000mm，单独可调，可选配软腿保护功能，在复杂地形下提供稳固支撑。

08 / 操作与保养

• 作业前检查：检查液压油油位、油质，确保无泄漏；检查钢丝绳有无断丝、磨损，预紧力是否正常；检查支腿液压缸及管路有无渗漏，支腿伸缩是否顺畅。
• 支腿操作：作业前必须将前V后H型支腿完全展开并调平，确保所有支腿着地坚实；支腿单独可调，适应不平地面；选配软腿保护功能，支地不实时限制危险方向工作。
• 臂架与回转机构保养：定期检查七边形臂架伸缩钢丝绳及滑轮磨损情况，润滑回转支撑及涡轮回转机构；检查变幅油缸及防爆阀密封性，确保无渗漏。
• 控制系统维护：保持CAN总线控制器、无线遥控器及下车显示屏清洁干燥；定期检查电液比例阀组及平衡阀工作状态；手动应急泵每月测试一次，确保应急功能正常。
• 工作平台保养：不锈钢吊篮定期清洁，检查平台紧急停止装置功能；选配的220V市电接口及逆变器需检查绝缘及接线可靠性。
