CL5043JGK6DS型东风17.5米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

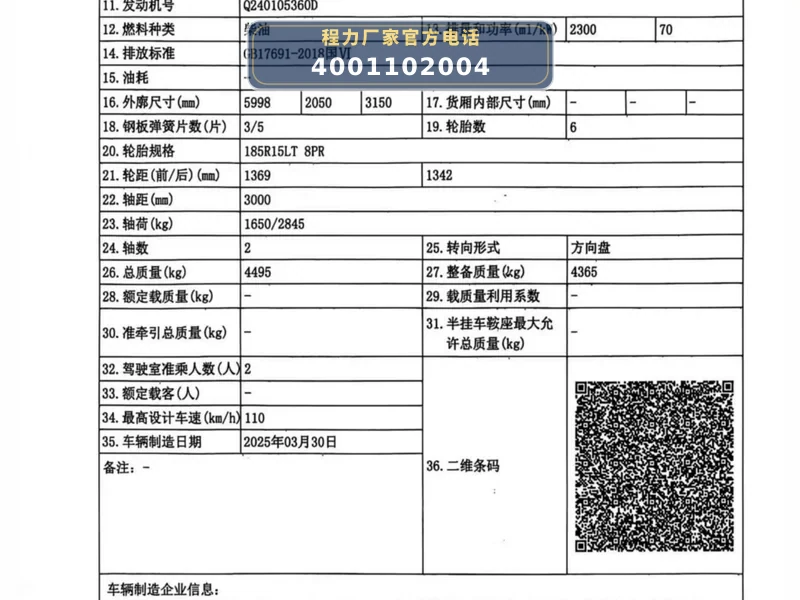

04 / 工信部公告

05 / 工作原理

CL5043JGK6DS型高空作业车以东风途逸EQ1045SJ16DC底盘为动力平台，发动机Q23-95E60（最大功率90kW）或Q23A-110E60（最大功率80kW）通过机械取力系统驱动液压油泵，为整车液压系统提供动力。总质量4495kg，轴距3000mm，底盘采用油刹、5档变速箱、国VI排放。

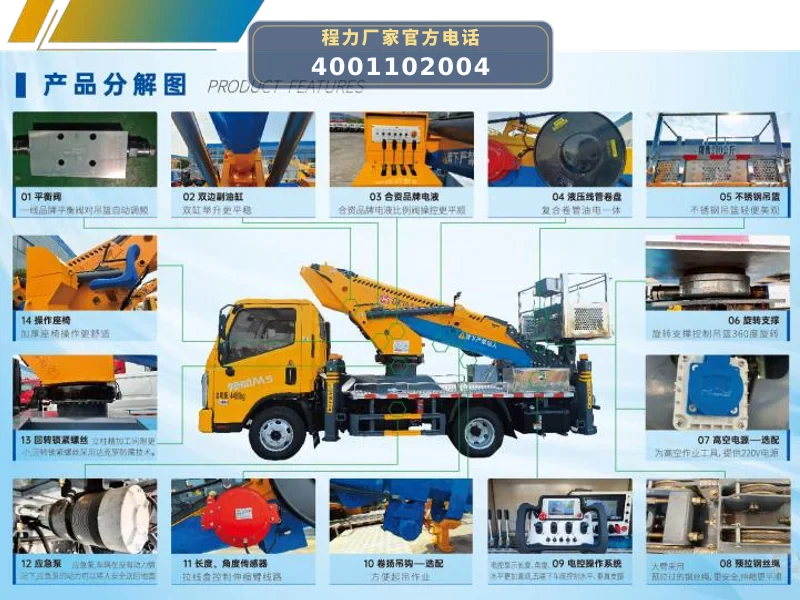

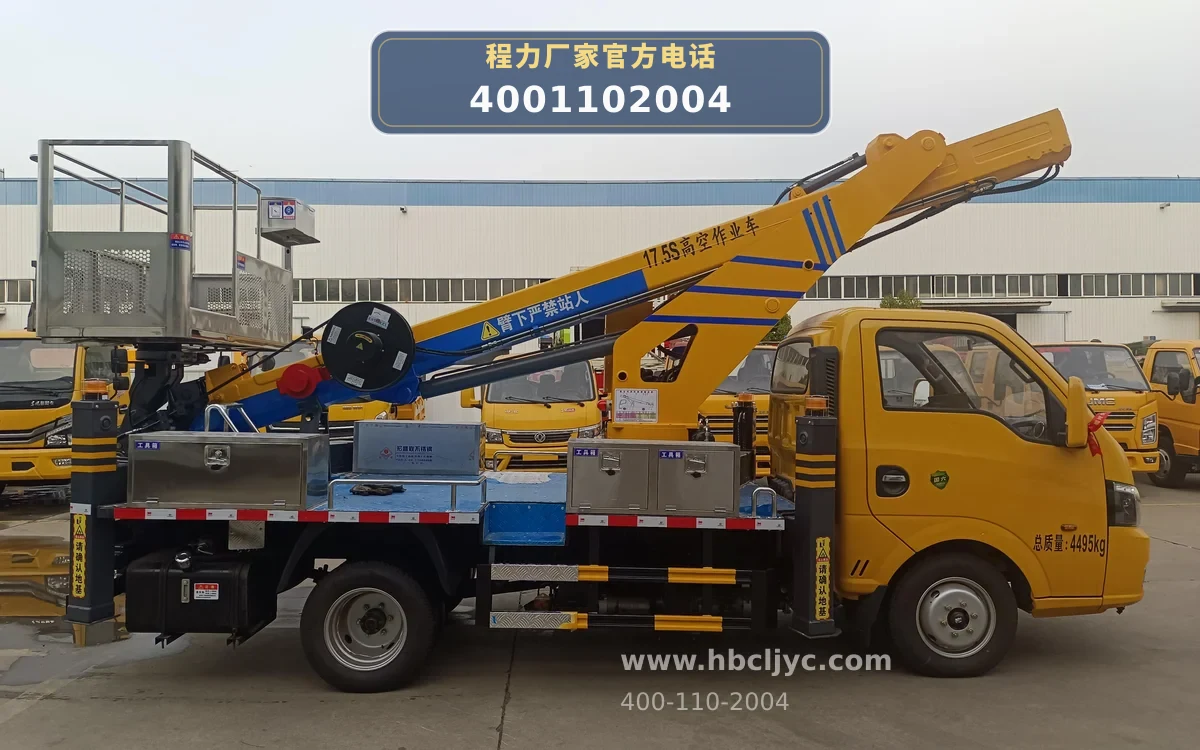

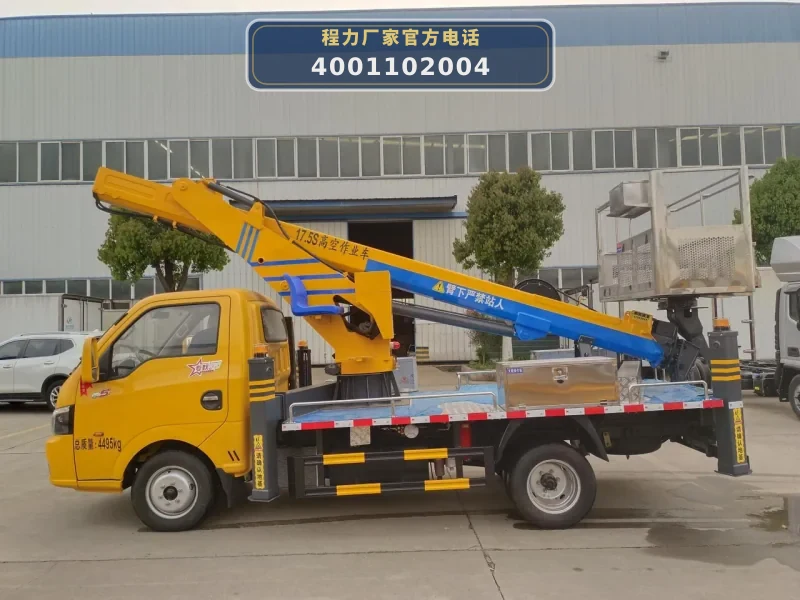

作业时，通过CAN总线控制系统或无线遥控器发出指令，电液比例阀组精确控制各执行元件。支腿系统采用前V后H型，单节液压支腿单独可调，横向跨距4200/4000mm，确保整车稳定。三节工作臂（七边形新型结构）通过外置伸缩油缸和钢丝绳实现同步伸缩，最大作业高度17.5米，最大作业幅度11米。工作平台为高强度不锈钢（1600×700×1000mm），额定载荷200kg，可360°连续回转。静液自动调平系统支持平台始终水平。

安全装置包括长度角度传感器、紧急停止装置、手动应急泵（发动机或主泵故障时可将人员送回地面）以及选配的软腿保护功能。整车通过下车5寸液晶显示屏实时显示臂长、仰角、平台高度、作业高度等参数，并具备自动限幅报警功能，确保作业安全。

06 / 适用作业场景

• 电力线路抢修与维护：最大作业高度17.5米，工作平台载荷200kg，可搭载2-3名作业人员及工具，适用于10kV及以下配电线路的抢修、绝缘子更换、金具安装等高空作业。
• 通讯基站安装与维护：最大作业幅度11米，工作平台可360°连续回转，便于在狭小空间内对通讯天线、馈线进行安装、调试和检修。
• 路灯照明设施检修：整车外形尺寸5998×2050×2950mm，蓝牌C照可驾驶，通过性好，适用于城市道路、小区、园区路灯的灯泡更换、线路检修等作业。
• 园林树木修剪：三节工作臂同步伸缩，作业范围大，可对行道树、景观树进行高空修剪、枯枝清理，选配220V市电接口可驱动电动工具。
• 石化、通信等行业高空作业：整车采用高强度钢材，液压系统配备知名品牌比例阀、平衡阀，CAN总线控制系统与无线遥控器实现精确操控，适用于石化厂区、通信铁塔等需要高空作业的工业场景。

07 / 产品核心优势

• 蓝牌C照，通过性好：整车外形尺寸5998×2050×2950mm，总质量4495kg，符合蓝牌标准，C照即可驾驶，可自由进出市区及狭小街道。
• 最大作业高度17.5米，作业范围广：三节工作臂同步伸缩，最大作业高度17.5米，最大作业幅度11米，工作平台额定载荷200kg，可满足多数高空作业需求。
• CAN总线控制+无线遥控，操作精准安全：采用CAN总线控制系统，配合无线遥控器实现无级调速；下车5寸液晶显示屏实时显示臂长、仰角、高度等参数，自动限幅报警，提升作业安全性。

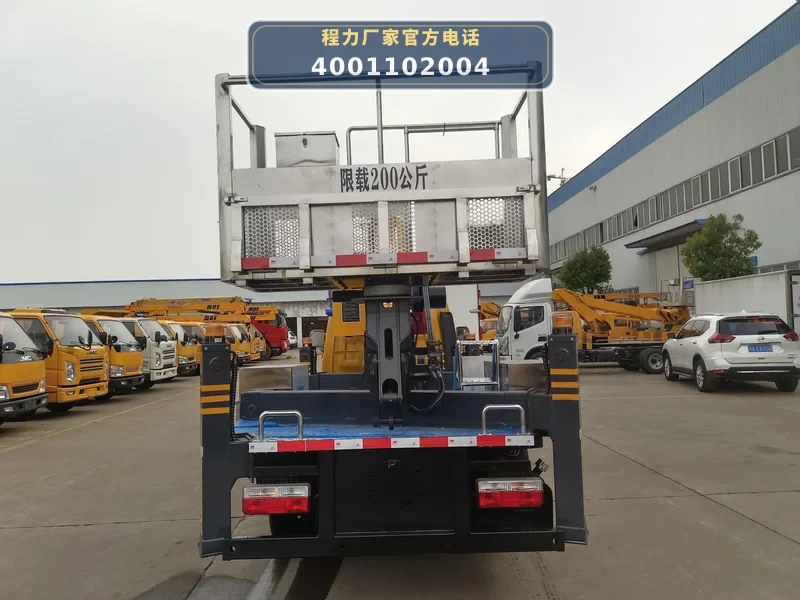

• 高强度不锈钢工作平台，耐用易维护：工作平台采用高强度不锈钢材质（1600×700×1000mm），耐腐蚀、易清洁，轻量化设计承载更大，可选配220V市电接口。
• 前V后H型支腿，稳定可靠：支腿跨距4200/4000mm，前V后H型单节液压支腿单独可调，可选配软腿保护功能，适应多种复杂地面工况，确保作业安全。

08 / 操作与保养

• 作业前检查：检查液压油位、取力器啮合状态、支腿液压缸及管路有无渗漏；确认CAN总线控制系统、无线遥控器电池电量正常；检查钢丝绳伸缩机构有无磨损、螺丝是否松动。
• 支腿操作：将车辆停放在平坦坚实路面（坡度≤5°），按下取力器开关使液压泵工作；操作前V后H型支腿控制阀，依次展开并调平各支腿，确保轮胎离地；支腿跨距4200/4000mm，单独可调。
• 臂架与平台操作：通过CAN总线控制器或无线遥控器控制三节工作臂同步伸缩；变幅油缸控制臂架升降，回转机构实现360°连续回转；静液自动调平系统保持平台水平；作业时严禁超限幅。
• 应急操作：若发动机或主泵故障，使用手动应急泵将工作人员送回地面并收回臂架；紧急停止装置可立即切断动力，限制危险方向动作。
• 定期保养：每500小时或每半年更换液压油滤芯，检查平衡阀、比例阀功能；每1000小时检查回转支撑连接螺母、骑马螺栓紧固情况；定期润滑钢丝绳、回转机构及支腿销轴。
