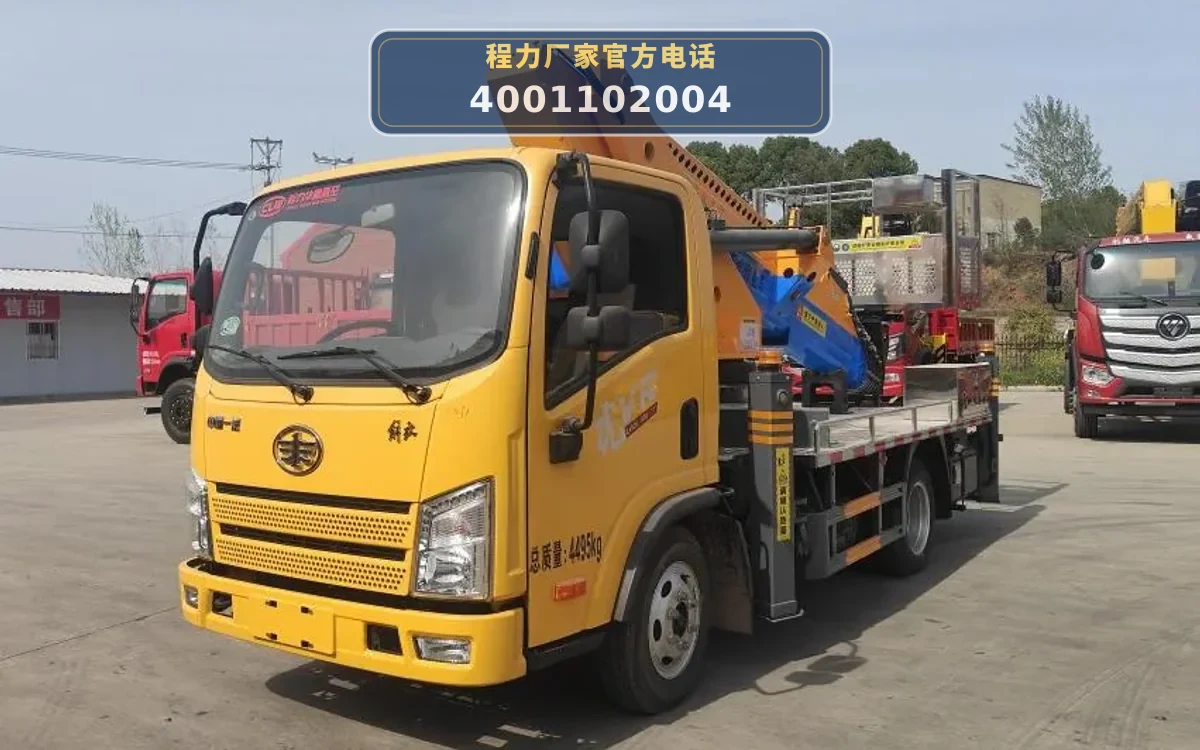

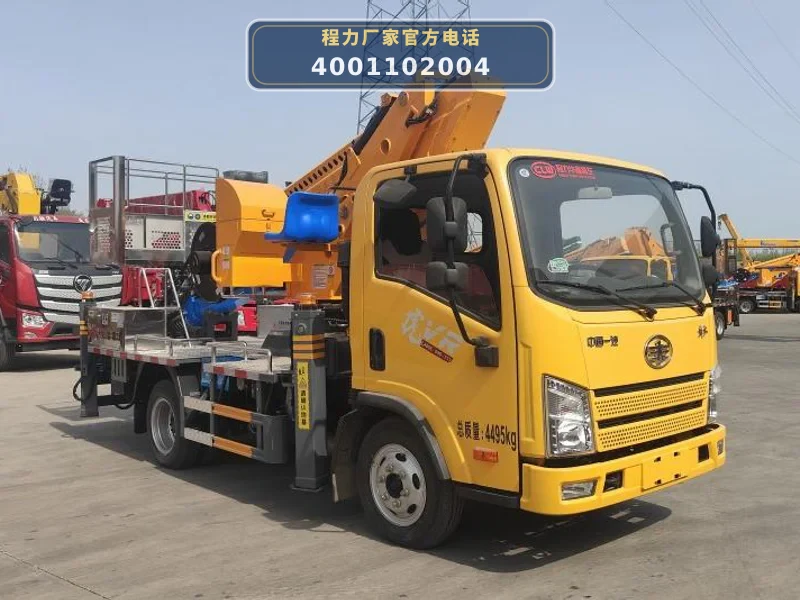

CL5043JGKA6DS型解放虎VN28米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5043JGKA6DS型高空作业车以解放CA1041P40K50L1BE6A84底盘为动力平台，发动机（全柴Q23-132E60，最大功率97kW，国VI排放）通过取力器驱动液压油泵，为整车液压系统提供动力。总质量4495kg，轴距2800mm，底盘采用汽刹、5档变速箱、液压助力转向，配备空调。

作业时，通过CAN总线控制系统或无线遥控器发出指令，电液比例阀组精确控制各执行元件。支腿系统（前V后V型，跨距5600/5400mm）先展开并调平，确保整车稳定。臂架系统（七节十八边形工作臂，同步伸缩）在双变幅油缸和伸缩油缸驱动下举升、伸缩，回转机构（360°连续回转）带动工作平台旋转。工作平台（高强度不锈钢，尺寸1600×700×1000mm，额定载荷200kg）通过静液自动调平系统保持水平。安全装置包括手动应急泵、紧急停止装置、长度角度传感器等，实时监测作业状态。

06 / 适用作业场景

• 电力线路抢修与维护：公告注明该车主要用于抢修电力、通讯、路灯等高空作业。最大作业高度28米，工作平台可载200kg（约2-3人及工具），适合10kV及以下线路的带电或停电检修、绝缘子更换、金具安装等作业。
• 通讯基站安装与维护：工作平台360°连续回转，最大作业幅度14米，可覆盖基站天线、馈线等设备的安装、调试及日常维护。整车高度不超过3米（公告外形高2680-3250mm），可通过限高路段进入城区基站。
• 路灯及市政照明维护：蓝牌C照驾驶，通过性好，适用于城市道路、小巷等狭小空间。工作平台可选配220V市电接口，为路灯维修提供电源。支腿前V后V型，横向跨距宽，适应路边不平整地面。
• 园林树木修剪：最大作业幅度14米，可修剪高大树木的枝干。工作平台可载人及油锯等工具，无线遥控操作方便观察作业空间。整车长度5998mm，转弯灵活，适合公园、景区等区域。
• 石化、通信等行业高空作业：适用于石化厂区管道检修、通信铁塔维护等场景。配备手动应急泵，在发动机故障时可将人员安全送回地面。选装软腿保护功能，支腿支地不实时限制危险方向工作。

07 / 产品核心优势

• 1. 蓝牌C照，通过性好：整车总质量4495kg，符合蓝牌标准，C照即可驾驶。外形尺寸5998×2050×2950mm，整车高度控制在3米以内，可轻松通过城市限高路段及地下车库入口。
• 2. 最大作业高度28米，工作平台载荷200kg：七节十八边形工作臂同步伸缩，最大作业高度28米，最大作业幅度14米。工作平台采用高强度不锈钢，额定载荷200kg，可搭载2-3名作业人员及工具。

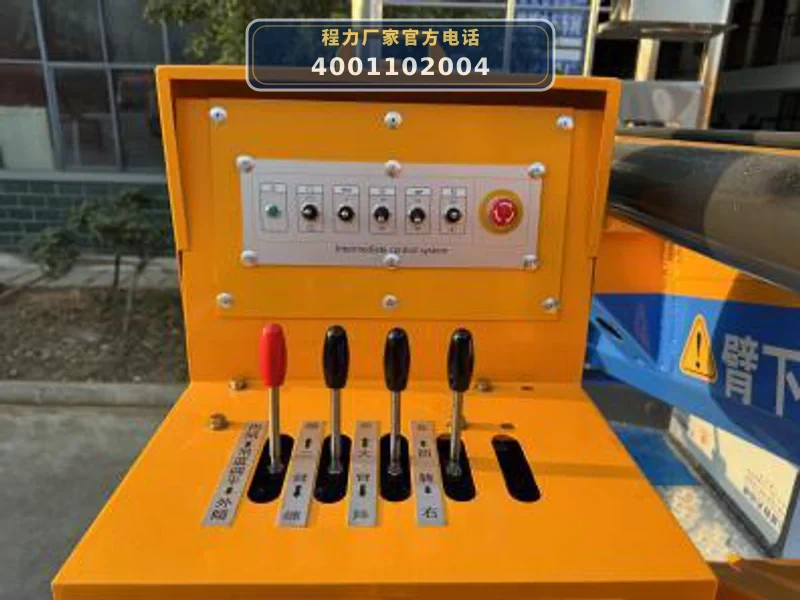

• 3. CAN总线控制系统，无线遥控操作：配备CAN总线控制系统和无线遥控器，实现无级调速。下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数。整车三处操作（平台、地面有线/无线），安全高效。

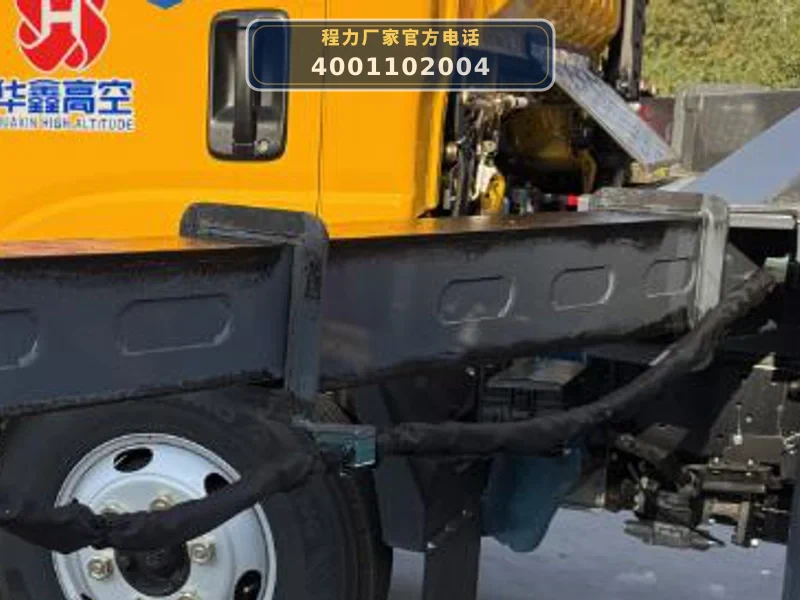

• 4. 前V后V型支腿，稳定性强：支腿跨距5600/5400mm，前V后V型双节液压支腿，单独可调。后支腿下沉式重心低，横向跨距宽，适应多种工况。可选配软腿保护功能，支地不实时限制危险方向工作。

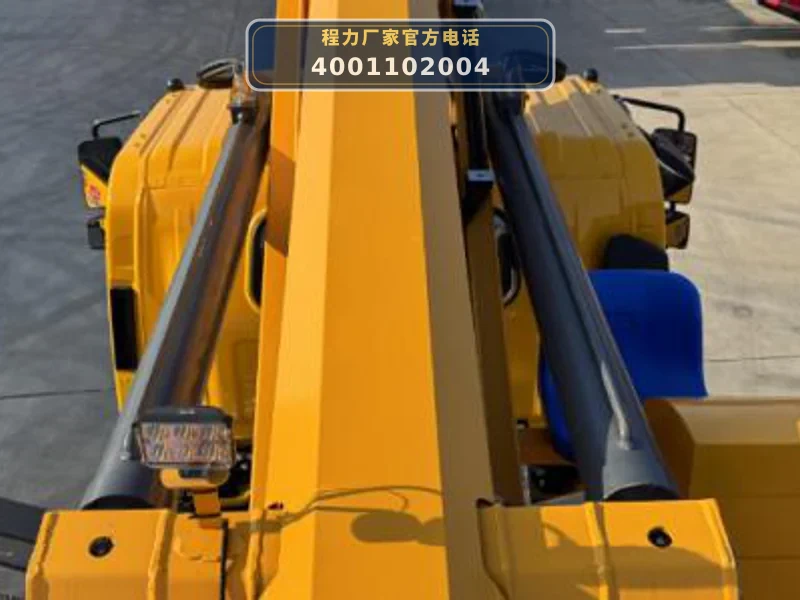

• 5. 高强度臂架与不锈钢吊篮，耐用可靠：臂架采用高强度960材质，十八边形结构，同步伸缩，外置伸缩油缸便于观察故障。吊篮为高强度不锈钢，耐腐蚀、易清洁。双变幅油缸加装防爆阀，保障安全。

08 / 操作与保养

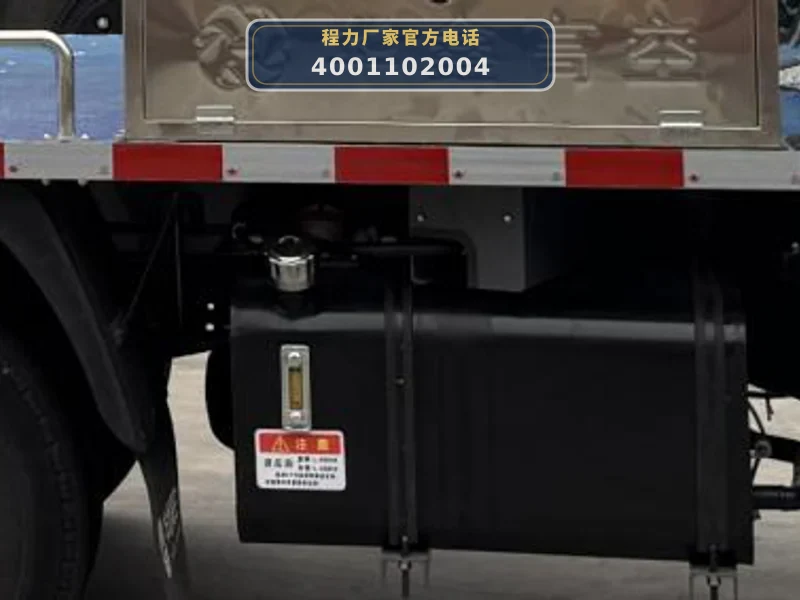

• 1. 作业前检查：检查液压油箱油位、油质，确保液压油清洁；检查取力器、液压油泵工作状态；检查支腿、臂架、工作平台有无裂纹或变形；检查钢丝绳、滑轮、长度角度传感器连接是否正常。
• 2. 支腿操作与调平：将车辆停放在平坦坚实路面，坡度不超过5度。操作前V后V型支腿液压控制阀，依次展开支腿，确认支腿着地稳固。使用水平仪或下车显示屏辅助调平，严禁作业过程中调整支腿。

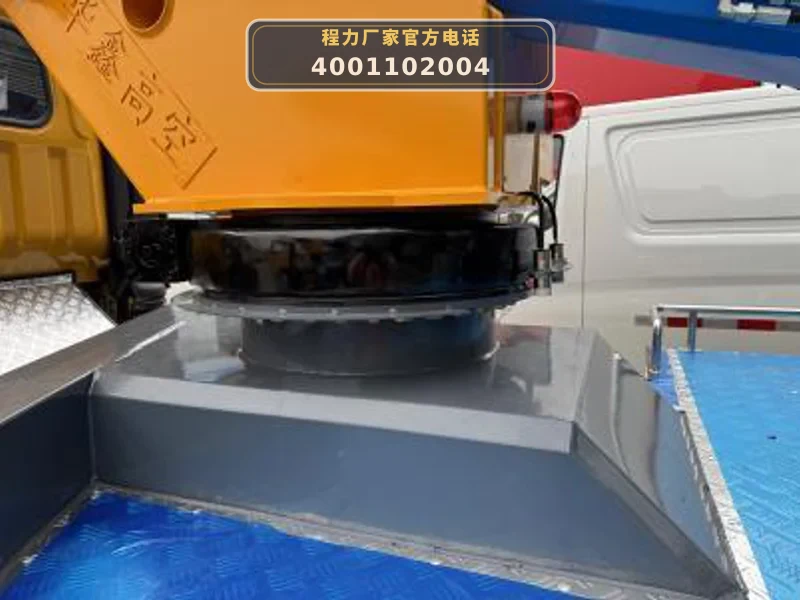

• 3. 臂架与回转机构操作：通过CAN总线控制器或无线遥控器操作臂架伸缩、变幅及回转。臂架同步伸缩，回转机构360°连续回转。操作时注意观察周围障碍物，严禁超安全限幅作业。

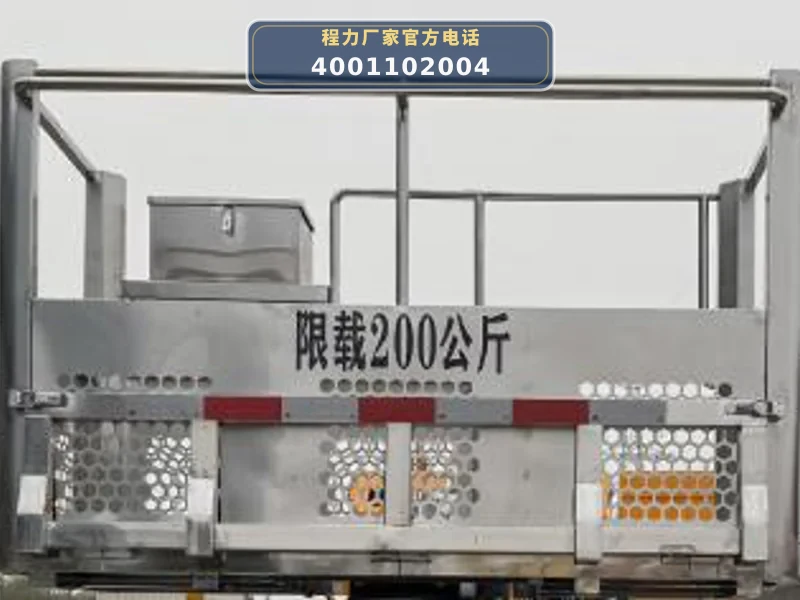

• 4. 工作平台使用：作业人员进入平台后必须系好安全带、戴好安全帽。平台额定载荷200kg，严禁超载。平台内设有紧急停止装置，遇险时立即按下。选配的220V市电接口使用时注意防水。
• 5. 应急操作与收车：若发动机或主泵故障，使用手动应急泵将平台降回地面，并收回臂架、支腿。收车顺序：先收回臂架至行驶状态，再收回支腿，关闭取力器。行驶前确认所有部件复位。

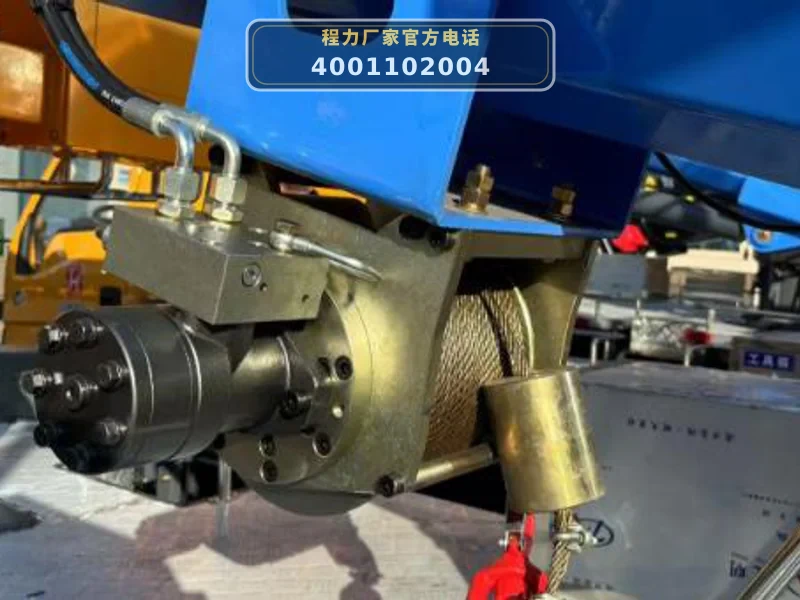

• 6. 定期保养：定期检查大臂钢丝绳螺丝接口、回转支撑连接螺母、骑马螺栓是否松动；检查液压管路有无渗漏；清洁液压油箱滤网；按底盘保养手册更换机油、滤芯。

09 / 采购常见 FAQ

10 / 图片资料与展示
