CL5049JGK6AJB型东风多利卡23米蓝牌高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

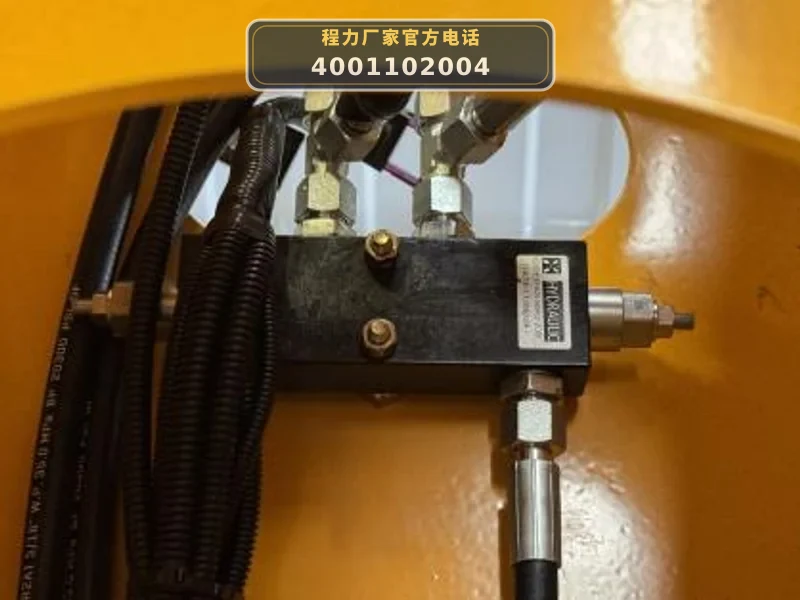

CL5049JGK6AJB型高空作业车以东风多利卡EQ1045SJ3CDF底盘为动力平台，发动机（全柴132马力，最大功率97kW）通过机械取力器驱动液压油泵，为整车液压系统提供动力。液压油经负载敏感比例阀、平衡阀等控制元件，驱动变幅油缸、伸缩油缸、回转机构及支腿油缸等执行元件，实现臂架变幅、伸缩、回转及支腿收放等动作。

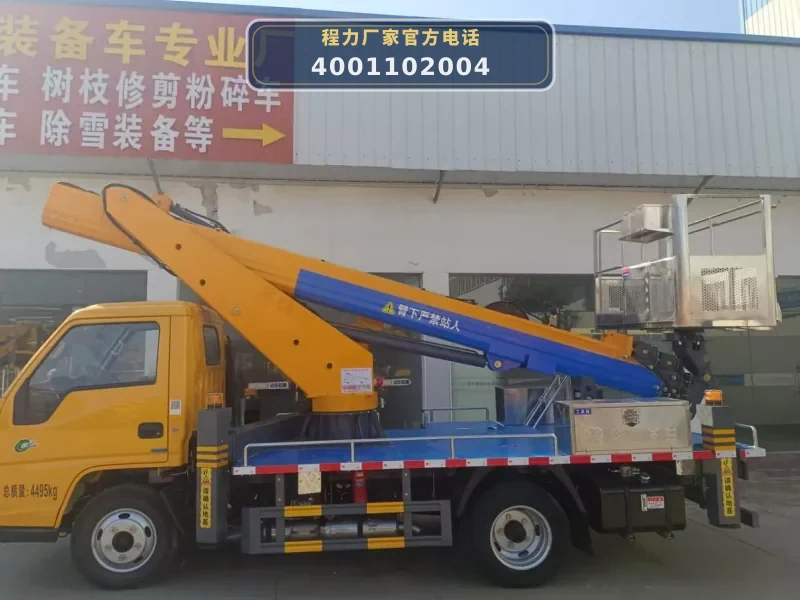

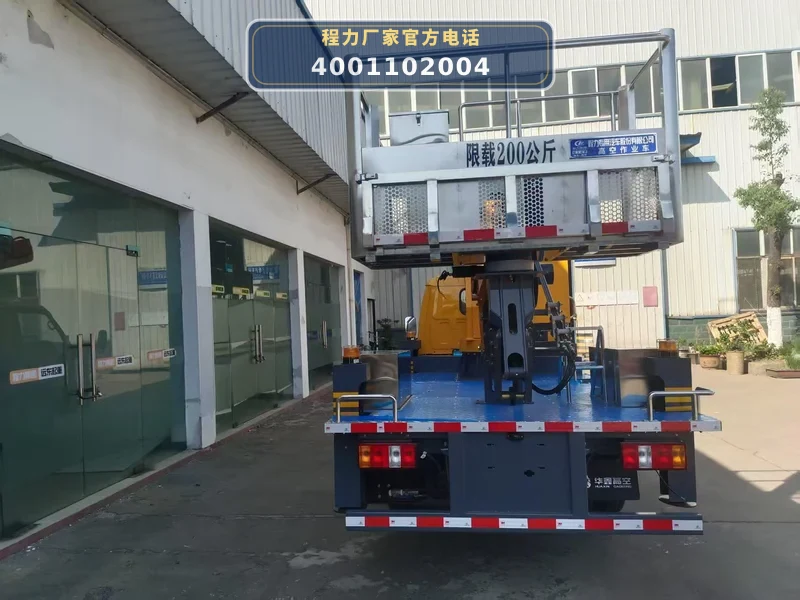

作业时，车辆停稳后先操作前V后H型支腿（单节液压支腿，单独可调），支腿跨距4200/4000mm，确保整车稳定。随后通过CAN总线控制系统（标配无线遥控器）控制四节工作臂同步伸缩，臂架采用七边形新型结构、钢丝绳伸缩机构，最大作业高度23米，最大作业幅度11米。工作平台（高强度不锈钢，尺寸1600×700×1000mm，额定载荷200kg）可360°连续回转，静液自动调平系统支持平台水平。下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数。作业完成后，通过手动应急泵或正常液压系统收回臂架和支腿，恢复行车状态。

06 / 适用作业场景

• 电力线路检修：适用于10kV及以下电力线路的带电（非高压带电）或停电检修，如绝缘子更换、导线绑扎、金具紧固等。23米最大作业高度可覆盖多数城市及农村配电线路，200kg平台载荷可搭载2-3名作业人员及工具。
• 路灯维护与安装：用于城市道路、广场、小区等场所的路灯灯具更换、灯杆维修、线路检修。蓝牌C照驾驶，通过性好，可在狭窄街道作业；360°连续回转及11米最大作业幅度便于靠近灯杆。
• 通信基站维护：适用于通信铁塔、楼顶抱杆等基站设备的安装、调试、维护。工作平台可旋转，便于多角度作业；选配220V市电接口可为电动工具供电。
• 园林树木修剪：用于行道树、景观树的高空修剪、枯枝清理。23米作业高度可覆盖高大乔木，工作平台可载人及油锯等工具，提高修剪效率。
• 市政设施检修：适用于交通信号灯、监控摄像头、广告牌等市政设施的安装与维修。整车长度5998mm，轴距2950mm，机动灵活，可进入城区限高限宽路段。

07 / 产品核心优势

• 1. 蓝牌C照，通过性好：整车总质量4495kg，符合蓝牌标准，C照可驾驶；外形尺寸5998×2030×3100/3150mm，轴距2950mm，通过性好，适用于狭小空间及城区道路。
• 2. 23米最大作业高度，200kg平台载荷：最大作业高度23米，最大作业幅度11米，工作平台额定载荷200kg，可搭载2-3人及工具，满足多数高空作业需求。

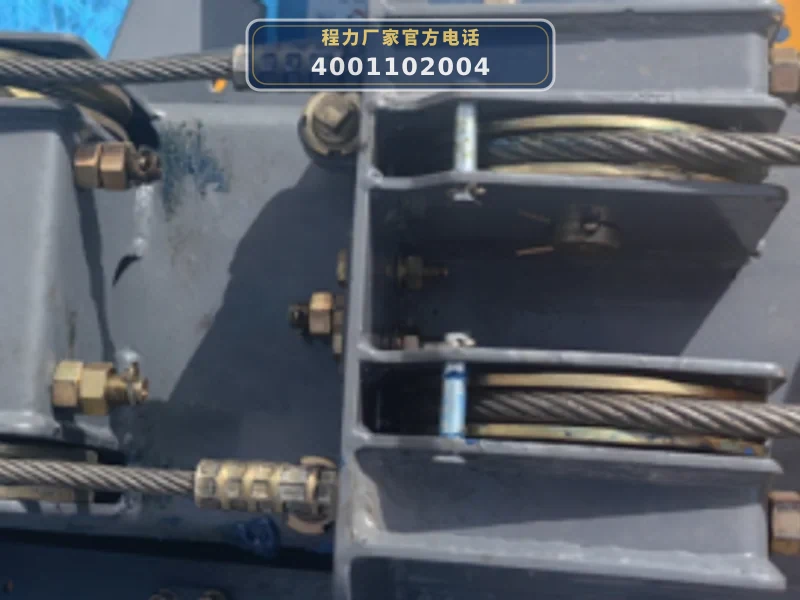

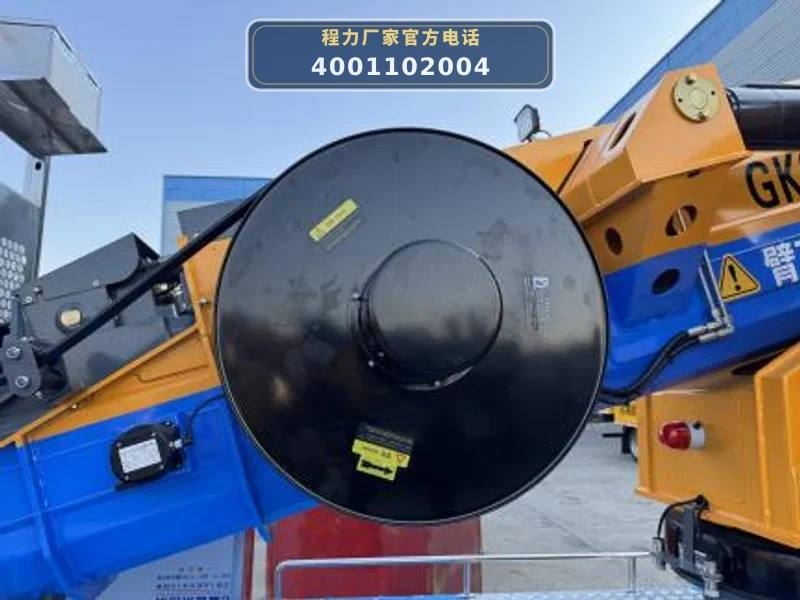

• 3. 四节同步伸缩臂，七边形大臂结构：臂架采用四节工作臂同步伸缩，钢丝绳伸缩机构，外置油缸便于观察维修；七边形新型结构增强大臂强度，运行平稳。

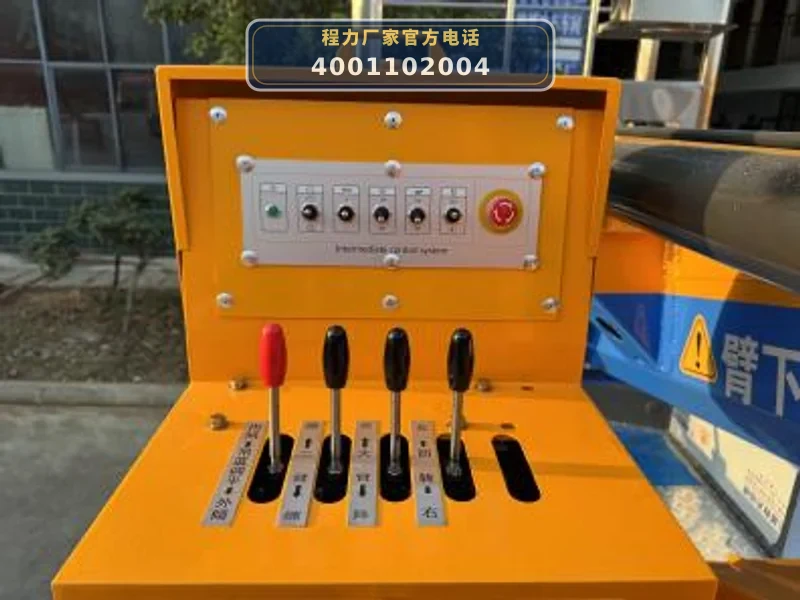

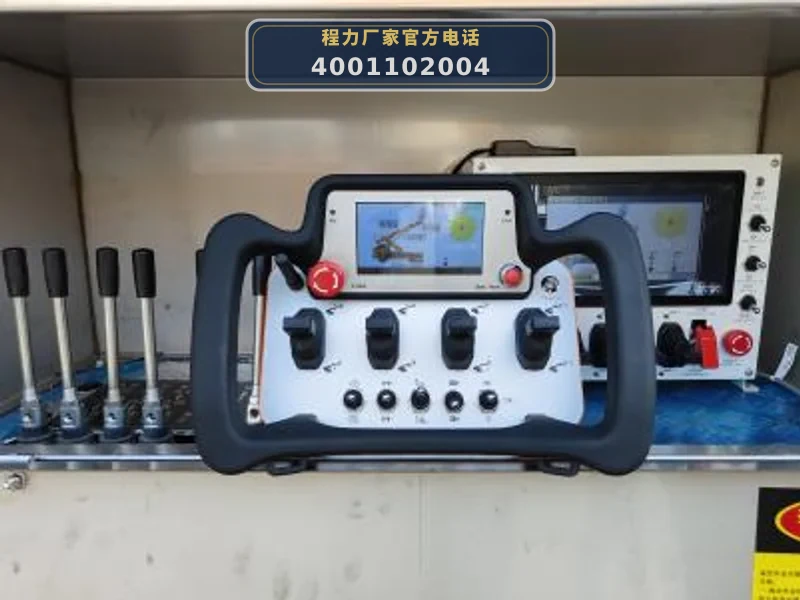

• 4. CAN总线控制，无线遥控操作：配备CAN总线控制系统和无线遥控器，实现无级调速；下车5寸液晶显示屏实时显示臂长、仰角、平台高度等参数，操作安全便捷。

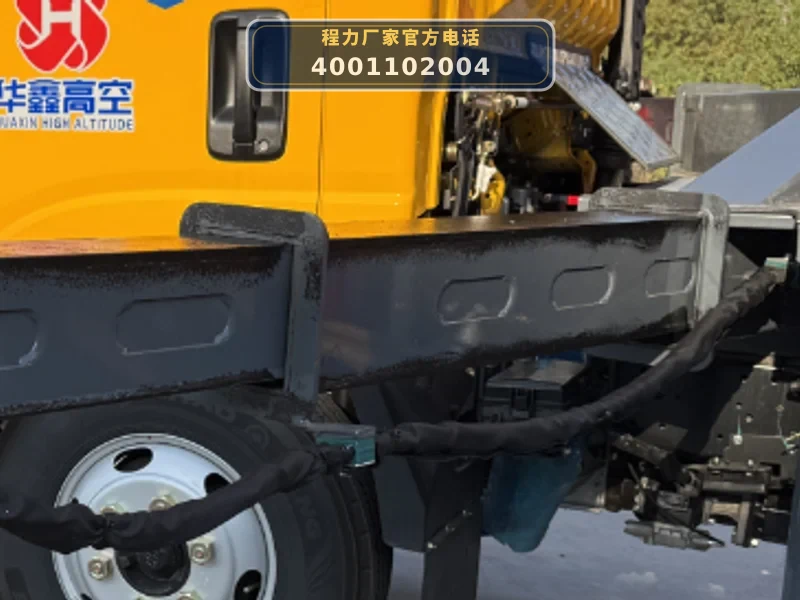

• 5. 前V后H型支腿，安全稳定：前V后H型单节液压支腿，横向跨距4200/4000mm，单独可调，适应多种地面；可选配软腿保护功能，支地不实时限制危险方向工作。

08 / 操作与保养

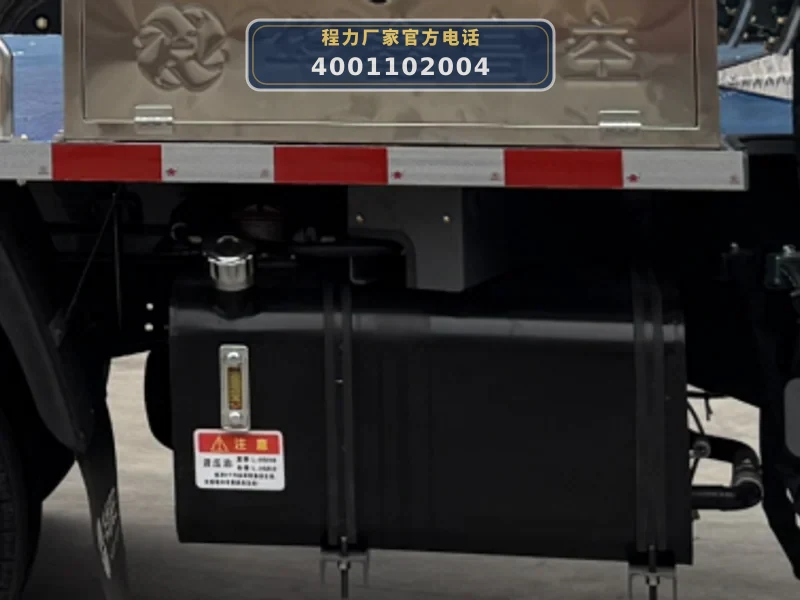

• 1. 作业前检查：检查液压油位、发动机机油及冷却液；检查取力器是否处于分离状态；检查支腿、臂架、钢丝绳、吊篮等有无损伤；确认各操作手柄、遥控器、应急泵功能正常。
• 2. 支腿操作：车辆停稳后，先操作前V后H型支腿，确保支腿完全伸出并接触坚实地面，观察水平仪调整支腿使车辆水平。支腿跨距4200/4000mm，单独可调。

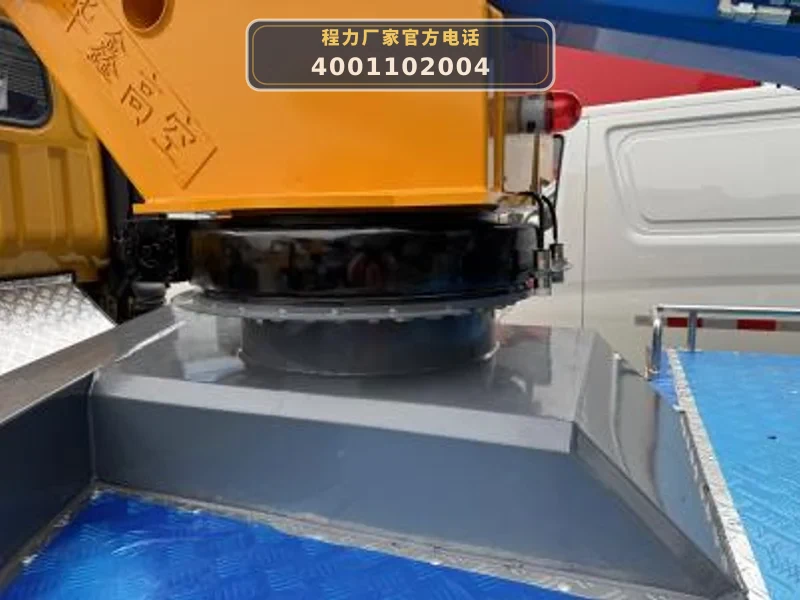

• 3. 臂架伸缩与回转：通过CAN总线控制器或无线遥控器操作臂架伸缩和回转。四节工作臂同步伸缩，注意观察臂长和仰角显示，避免超限。回转装置可360°连续回转，操作时注意周围障碍物。

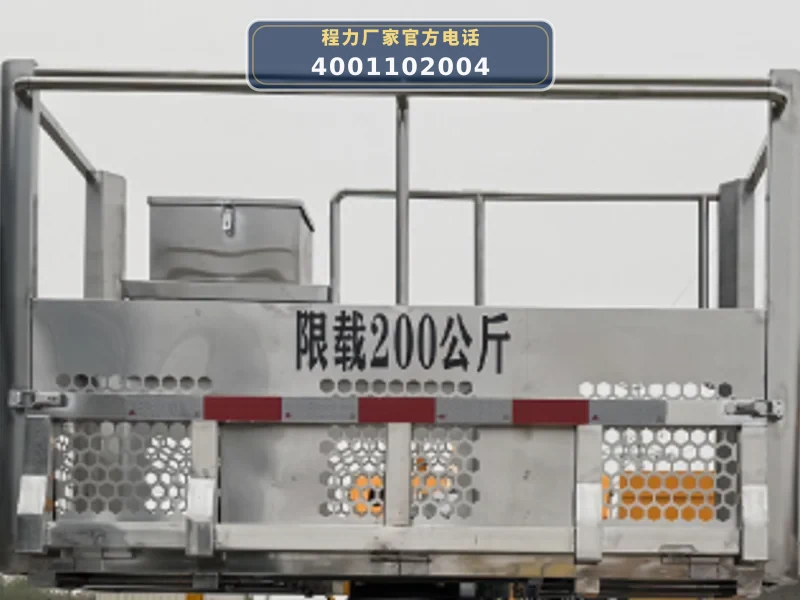

• 4. 工作平台使用：工作平台额定载荷200kg，严禁超载。平台内人员必须系好安全带。选配220V市电接口时，注意用电安全。
• 5. 应急操作：若发动机或主泵故障，可使用手动应急泵将平台人员送回地面并收回臂架。应急泵操作手柄位于液压系统附近，按指示方向泵油。
• 6. 定期保养：定期检查钢丝绳螺丝接口、回转支撑连接螺母、骑马螺栓是否松动；检查液压管路有无渗漏；按保养周期更换液压油、滤芯；润滑各运动部件。
