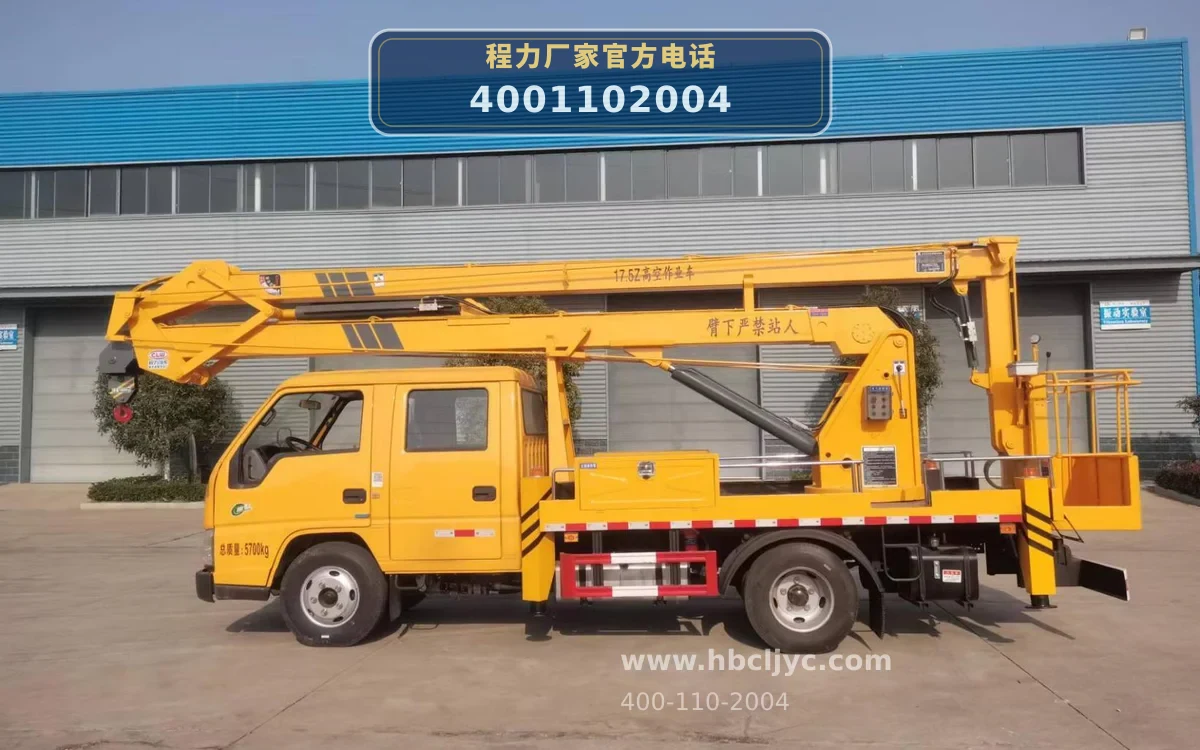

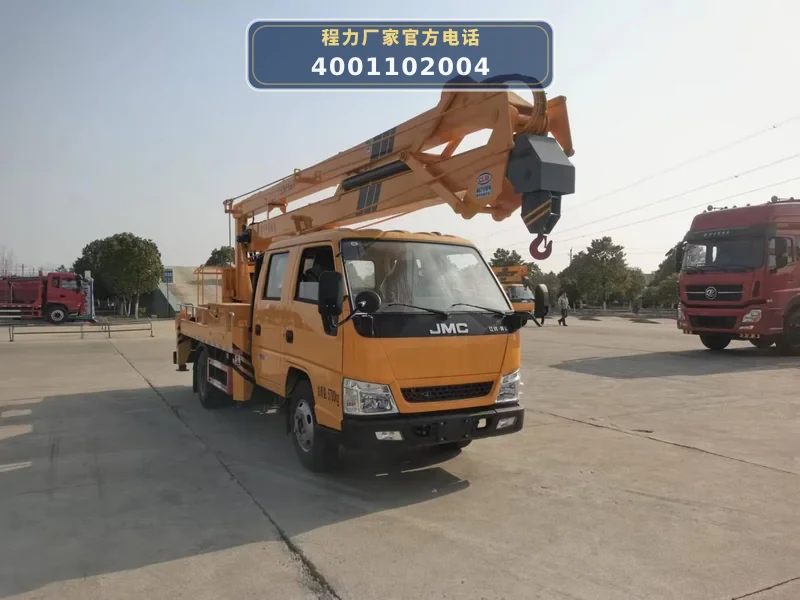

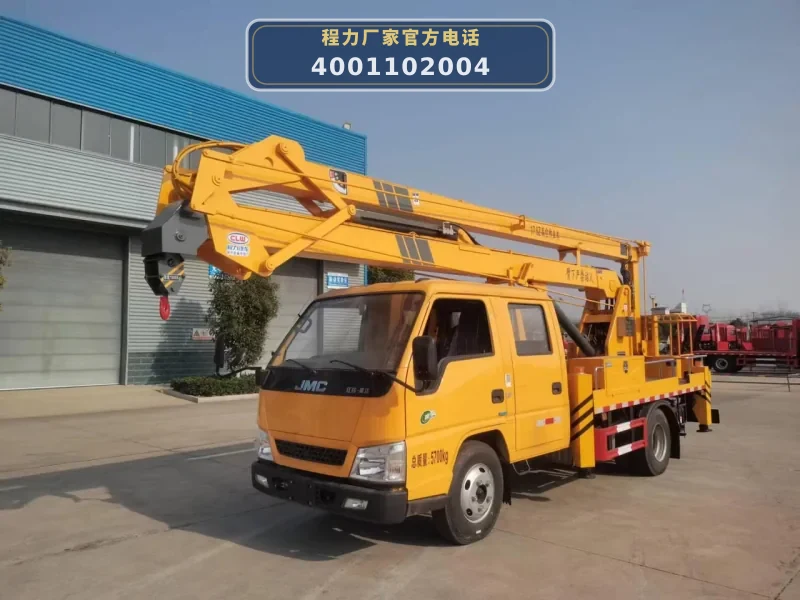

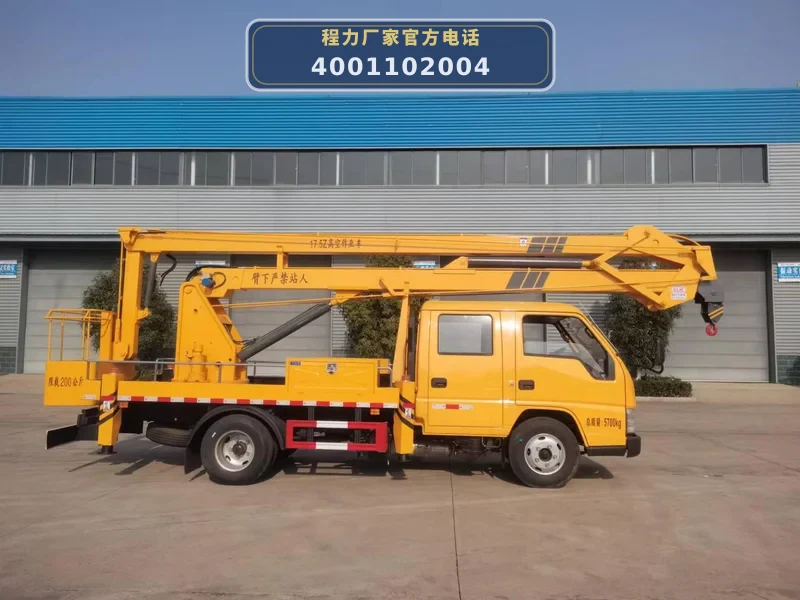

CLH5060JGKADS型江铃16米高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLH5060JGKADS型高空作业车的作业流程围绕液压驱动的三节折叠臂展开。底盘采用江铃JX1061TSGA26，搭载江铃JX4D30B6H/JX4D30A6H/JX493ZLQ6A发动机（最大功率85/95/90kW，国VI排放），通过机械取力器驱动液压油泵。液压系统为臂架、支腿、回转机构提供动力，实现作业臂的举升、折叠、回转以及支腿的伸缩。

作业时，首先通过手动操作四支液压油缸可调式支腿（带双向液压锁）将车辆稳定支撑，确保水平。然后，操作人员可在地面或工作平台（尺寸1080×620×1150mm，额定载荷200kg）上通过上下两套操作台控制三节折叠臂的动作。臂架采用低合金Q345型材，单液压举升缸带双向平衡阀，通过集成电控阀块实现平稳举升和折叠。回转机构采用涡轮蜗杆式减速机构，可实现360度连续回转。工作平台采用机械式调平，支持平台始终水平。此外，车辆还配备1吨吊钩，可用于辅助起吊作业。

该车公告主要用于抢修电力、通讯、路灯等高空作业，专用装置为升降平台和作业臂。整车长度有8080mm、7650mm、6870mm三种规格，总质量5700kg或6000kg，整备质量5375kg或5675kg。车辆安装有工作警示灯和夜间照明灯，仅在驻车作业状态使用，行驶过程不可点亮。

06 / 适用作业场景

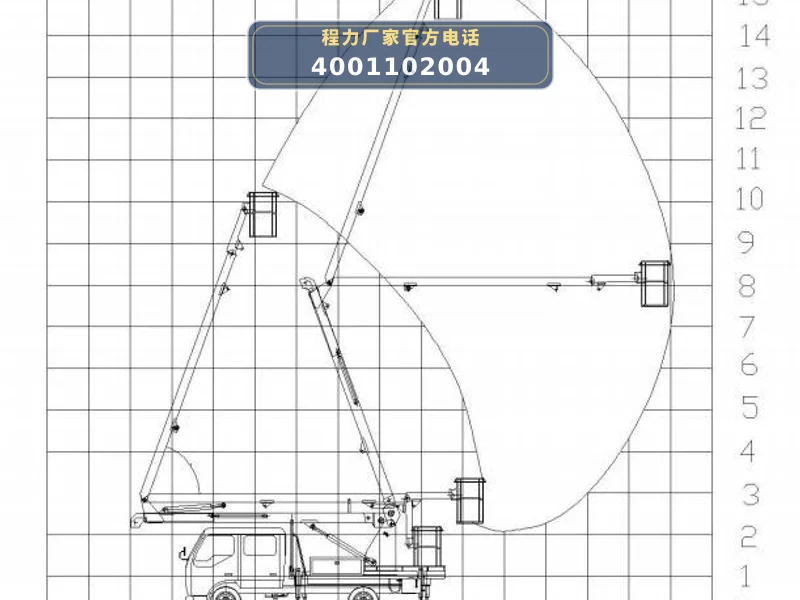

• 电力线路抢修与维护：适用于电力部门对架空线路、变压器、绝缘子等设备进行紧急抢修和日常维护，最大作业高度16米可覆盖多数城镇配电网杆塔，工作平台可载2人及工具，1吨吊钩辅助吊装小型设备。
• 路灯及市政照明设施维修：用于城市道路、广场、小区等场所的路灯更换、维修和清洁，双排座驾驶室可乘坐5人，便于班组同时到达作业现场。
• 园林树木修剪与养护：用于行道树、景观树的高枝修剪、枯枝清理，三节折叠臂可灵活跨越障碍，工作平台平稳，适合精细作业。
• 通信设备安装与维护：用于通信基站天线、馈线、监控设备的安装、检修，360度连续回转可覆盖基站周围任意角度，提高作业效率。
• 建筑外墙清洗与安装：用于建筑物外墙的清洗、广告牌安装、装饰施工等，工作平台额定载荷200kg，可承载作业人员及轻型设备。

07 / 产品核心优势

• 1. 高效稳定的液压系统：采用液压360度全回转、三节折叠臂设计，单液压举升缸带双向平衡阀，集成电控阀块控制，操作平稳，维护方便。上车操作通过节流阀实现无极调速，适应不同工况需求。
• 2. 高强度臂架与支腿：臂架和支腿均采用低合金Q345型材，四周无焊缝，受力大、强度高。H型支腿稳定性好，可同时或单独操作，适应多种地面工况。
• 3. 安全互锁与调平机构：下车与上车操作互锁，防止误操作。工作平台采用机械式调平，更加稳定可靠。支腿带双向液压锁，确保作业安全。
• 4. 多功能集成设计：配备1吨吊钩，可辅助起吊作业。上下二套操作台，地面和平台均可控制。回转机构采用涡轮蜗杆式减速机构，具有自润滑和自锁功能，后期维护方便。
• 5. 公告免征购置税：根据工信部385批公告，该车免征车辆购置税，降低用户购车成本。同时满足国VI排放标准，环保合规。

08 / 操作与保养

• 1. 作业前检查：检查液压油位、管路接头是否渗漏，各操作手柄是否在中位。启动发动机后，检查取力器接合是否正常，液压系统压力是否达标。检查支腿液压锁、平衡阀、电磁阀功能是否正常。
• 2. 支腿操作：手动操作四支液压油缸可调式支腿，确保车辆水平且支腿稳固。必要时在支腿掌下垫木块。支腿操作可单独控制，适应不平地面。
• 3. 臂架与回转操作：操作三节折叠臂时，应使上下臂交替动作，避免惯性摆动。回转机构采用涡轮蜗杆减速，操作平稳。注意观察臂架与周围障碍物的安全距离。
• 4. 液压系统维护：定期更换液压油和滤芯，清洗油箱。检查液压油缸、油管有无泄漏，平衡阀、双向液压锁功能是否正常。液压系统出现异音或泄漏应立即停止作业。
• 5. 工作平台与吊钩保养：工作平台机械调平机构应定期润滑，检查连接螺栓是否松动。吊钩使用前检查有无裂纹、变形，严禁超载（最大起吊重量1吨）。
• 6. 电气与警示装置检查：检查工作警示灯、夜间照明灯是否正常，仅在驻车作业时使用。上下操作台电控阀块应保持干燥清洁，线路无破损。
