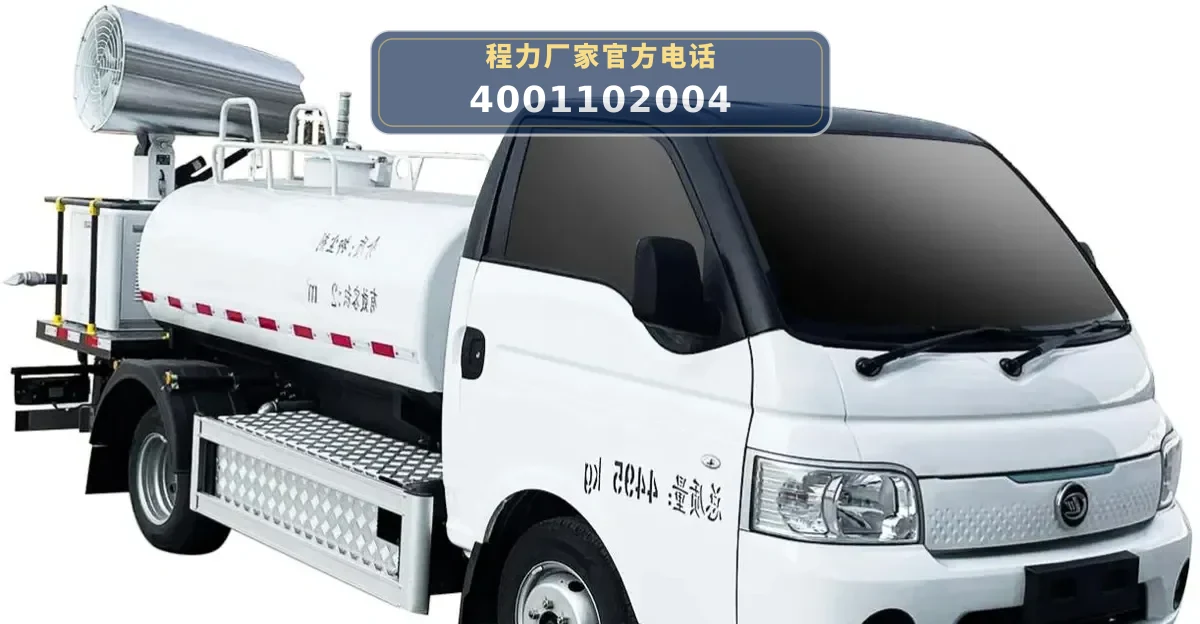

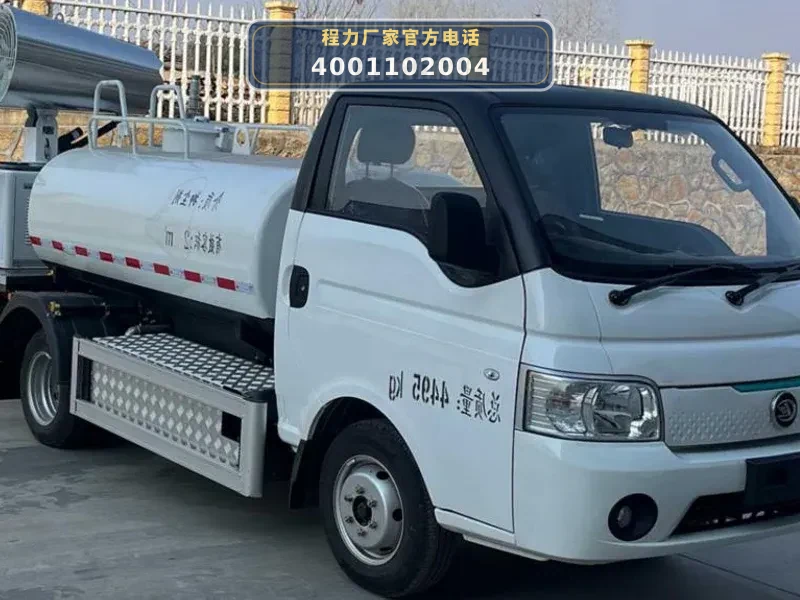

CL5040TDYBEV型2.1方蓝牌纯电动多功能抑尘车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 1 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

03 / 上装配置

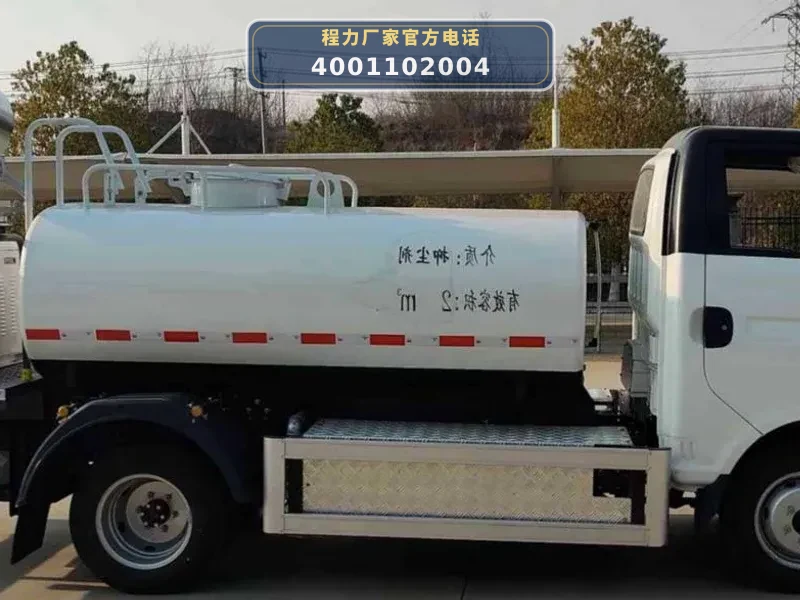

1. 罐体

水罐罐体采用优质高强度碳钢材料焊接而成，板材厚度4mm。罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE 仿真模拟试验全面分析，罐体结构设计更科学合理，装载容积更大，结构强度更优。罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；罐体内部采用环保防腐漆处理，防腐防锈；高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密，防腐防锈能力更强。罐体内设置防波机构，用来减轻车辆运行过程中罐内清水对罐体前后的冲击，并增强了罐体的刚性。罐体尺寸:长×长轴×短轴：2400×1400×800 mm；水罐有效容积：2 m³；水罐总容积：2.1 m³。

2. 低压水泵系统

低压水泵系统：利用定制开发低压水泵驱动电机驱动低压水泵，产生具有一定压力的大流量水流,分别利用对冲喷嘴和后洒喷嘴、侧喷鸭嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮实现对道路、墙面的冲洗和应急消防等功能。低压水泵品牌：杭州威龙；低压水泵型号：50QZR-15/45N；电机额定功率：10 kW；电机额定转速：1500 r/min。低压水泵性能优异，低压水路使用铸铁水泵,流量达到15m³/h，扬程达到45m。

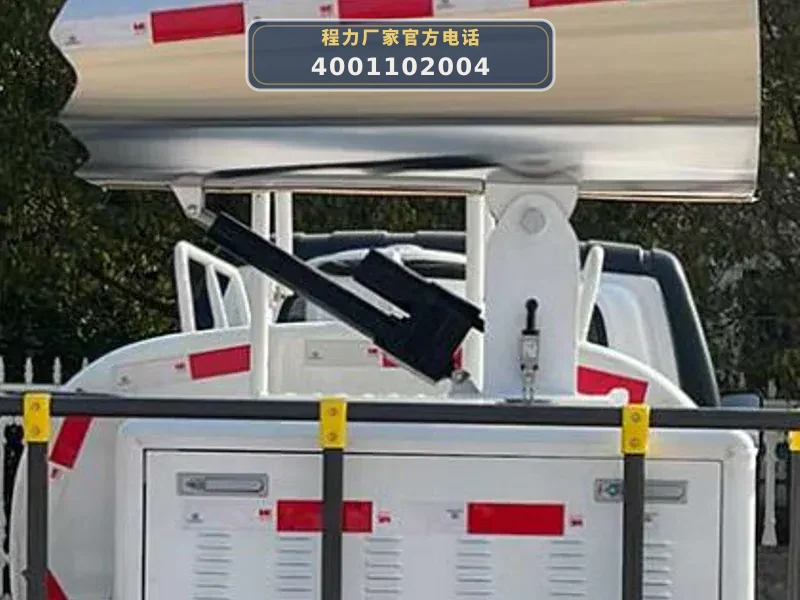

3. 雾炮系统

雾炮机组结构主要由喷雾机送风主体、喷雾机底座、上下控制机构、左右旋转结构、喷雾机喷头、喷雾机风扇、喷雾机配电柜等结构组成；通过控制器控制；喷雾机俯仰采用电动缸驱动，喷雾机旋转采用减速电机驱动；雾炮配置限位开关，上装操控系统采集雾炮限位开关信息后，由上装操控系统控制雾炮运动，雾炮上下升降、左右旋转可在驾驶室内手动控制，也可遥控操作。雾炮喷嘴数量：16个；雾炮射程（水平距离）：30-40 m。采用高强度尼龙扇叶，风力强劲，效率高，噪音低。水平射程可达30m。可左右±90°旋转，上下-10°～45°运动，作业范围大。

4. 上装动力操控系统

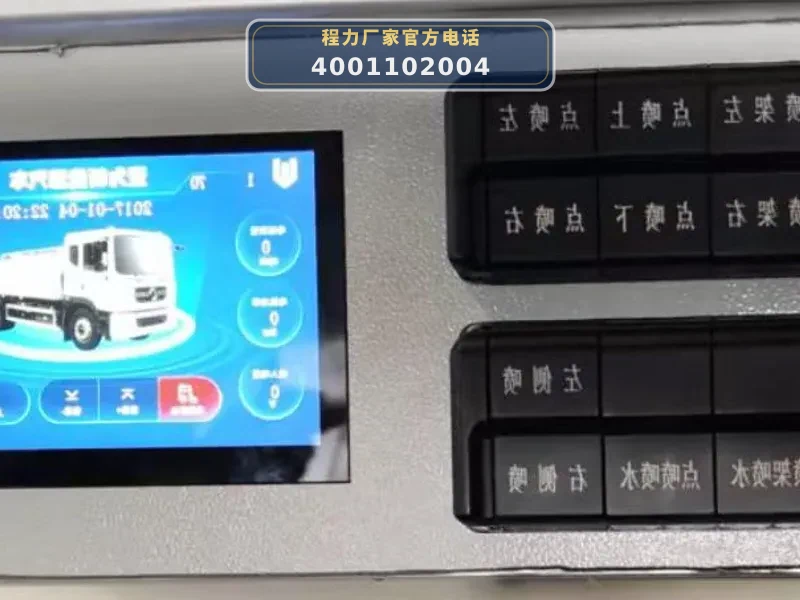

采用电机、电控、水泵集成式机组，电机为10kW 定制专用上装驱动电机，水泵与电机采用直连方式，连接高效、低噪音，电控采用风冷式控制器。操控盒采用翘板开关+触摸屏，操作简单、便捷，作业模式可调，根据作业需求选择节能、标准、强力作业模式，满足不同场景作业需求。雾炮操控配有遥控器，可通过遥控器进行上下左右操作。系统采用CAN 总线控制系统，并可通过旋钮实现调速控制；设置有低水位语音报警装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量。

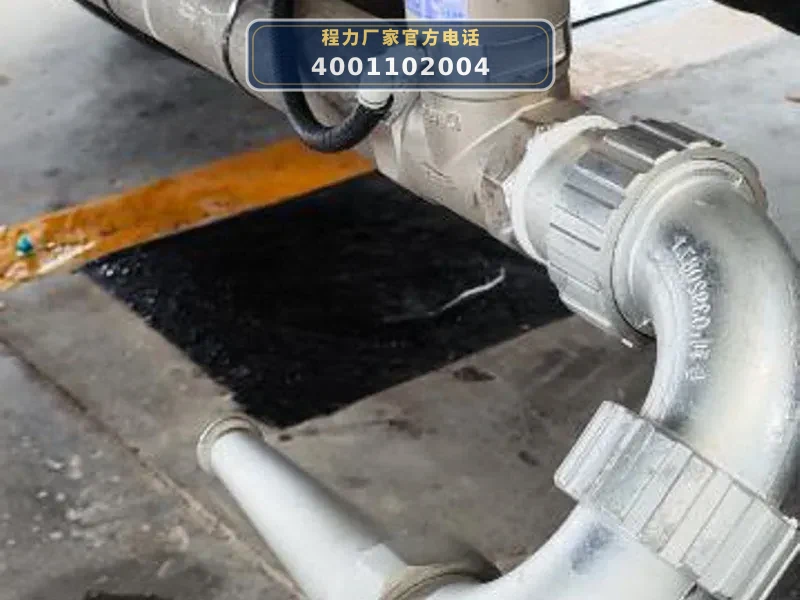

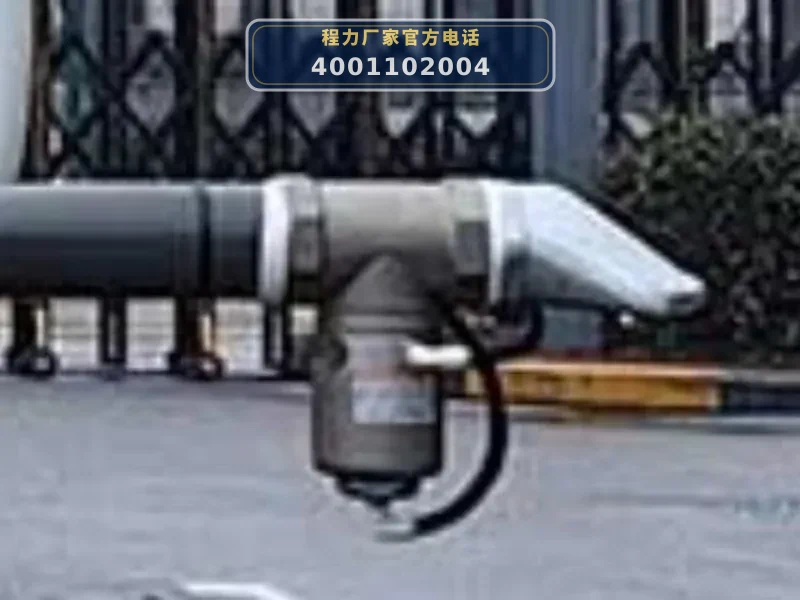

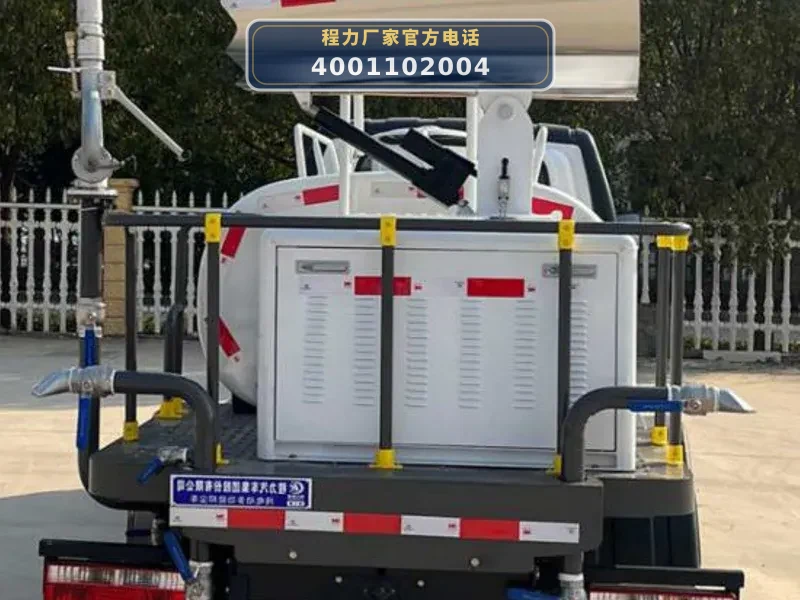

5. 低压冲洗及洒水装置

低压冲洗部分由圆锥对冲、左右后洒、左右侧喷，雾炮、绿化水炮等装置构成，喷嘴、喷头、水炮等部件采用行业领先品牌零部件，喷雾喷头采用不锈钢高压喷头，配置标准消防接口加水管，主管路中最低点设置放水球阀，满足冬季放水需求。对冲：冲洗宽度≥14m，圆锥喷嘴角度可以任意调节；后洒：洒水宽度≥8m；绿化水炮：射程≥20 m，可全方位旋转，可喷出大雨、小雨、水柱等效果；侧喷：单边喷水宽度≥4m，在后洒上部设置花洒型喷嘴进行侧喷作业；前鸭嘴（选配）：前鸭嘴冲洗宽度≥6m。各管路喷洒口标配采用气控球阀控制开关，操作方便，实用性强。

04 / 工信部公告

免征：否燃油：否环保：查

1.该车装备有水罐、雾炮等专用装置,用于道路抑尘作业;2.储能装置种类/储能装置单体生产企业/储能装置总成生产企业:磷酸铁锂蓄电池/合肥国轩高科动力能源有限公司/合肥国轩高科动力能源有限公司;3.驱动电机额定/峰值功率:55kW/110kW;4.侧面防护装置材料为铝合金,连接方式为螺栓连接,后下部防护装置截面尺寸:100×50mm,材料Q235,连接方式为螺栓连接,离地高度:340mm;5.ABS型号/生产企业:CM0953YL/瑞立集团瑞安汽车零部件有限公司;6.罐体总容量:2.1立方米,有效容积:2立方米,介质:抑尘剂,罐体外形尺寸(长轴×短轴×长)为:1400×800×2400(mm);7.可选装直接供电式ETC车载装置,选装轮罩样式,图形商标,雾炮样式,作业平台样式罐体外观,选装不带爬梯,随底盘选装驾驶室外观,充电插座外壳,插座位置,侧防护样式.

05 / 工作原理

CL5040TDYBEV型纯电动多功能抑尘车的作业流程围绕低压洒水冲洗和雾炮抑尘两大系统展开。整车以程力自研CL1041JBEV纯电动底盘为动力平台，搭载国轩高科57.6kWh磷酸铁锂电池，驱动电机额定功率55kW、峰值功率110kW。上装由罐体、低压水泵系统、雾炮系统、上装动力操控系统及低压冲洗洒水装置构成。

低压洒水冲洗作业时，上装驱动电机（额定功率10kW）驱动杭州威龙50QZR-15/45N低压水泵，将罐内清水加压后通过圆锥对冲喷嘴、后洒喷嘴、侧喷鸭嘴或绿化水炮喷出，实现路面冲洗、洒水降尘及远程冲洗功能。雾炮抑尘作业时，离心泵将水罐内的水经过滤器输送至雾炮风筒上的16个不锈钢喷嘴，在轴流风机高速气流作用下雾化成细微雾滴喷射至远方，水平射程30-40米；雾炮可左右±90°旋转、上下-10°～45°运动，通过遥控器或驾驶室触摸屏控制。

控制系统采用CAN总线，支持节能、标准、强力三种作业模式，并配备低水位语音报警、缺水自动停机、阀门未开保护及冬季一键排水功能，确保作业安全高效。

06 / 适用作业场景

• 城市道路抑尘与洒水降尘：利用雾炮水平射程30-40米、洒水宽度≥8米、冲洗宽度≥14米的能力，对城市主干道、次干道进行抑尘和洒水降温，减少扬尘污染。

• 建筑工地及厂区降尘：雾炮可左右±90°旋转、上下-10°～45°运动，覆盖范围广，适用于建筑工地、矿山、煤场等场所的定点或移动抑尘作业。

• 绿化带浇灌与侧喷作业：选装侧喷装置，单边喷水宽度≥4米，可对道路两侧绿化带进行均匀浇灌；后洒装置也可用于草坪、花坛的洒水。

• 应急消防与远程冲洗：绿化水炮射程≥20米，可喷射水柱或大雨、小雨，用于应急消防或冲洗墙面、广告牌等高处设施。

07 / 产品核心优势

• 1. 自研纯电动专用底盘，一体化设计：采用程力自研CL1041JBEV底盘，底盘与上装一体化设计，预留装配空间和接口，不破坏底盘结构与防腐性能；车架采用510L/610L高强度大梁钢并电泳防腐，整车经CAE分析优化，轻量化且承载可靠。

• 2. 高效节能的三电系统：磷酸铁锂电池电量57.6kWh，能量密度140.3Wh/kg，支持单枪快充（20%-100%约1小时）；驱动电机峰值功率110kW，上装电机额定功率10kW，通过大数据优化控制参数，使动力系统始终处于高效区。

• 3. 多功能作业能力强：标配对冲（冲洗宽度≥14m）、后洒（洒水宽度≥8m）、绿化水炮（射程≥20m）及30米电动雾炮（水平射程30-40m），雾炮可左右±90°旋转、上下-10°～45°运动，满足多种抑尘、洒水、冲洗需求。

• 4. 智能操控与安全保护：采用CAN总线控制系统，翘板开关+触摸屏操作，支持节能/标准/强力三种模式；配备低水位报警、缺水自动停机、阀门未开保护、风机未停防过流保护及冬季一键排水功能，提升作业安全性和便利性。

• 5. 罐体防腐工艺先进：罐体采用优质碳钢（板厚4mm），内外电泳+烤漆防腐工艺，内部环保防腐漆处理，并设置防波机构，延长使用寿命。

08 / 操作与保养

• 1. 作业前检查：检查罐体外观有无变形、渗漏，各管路接头及阀门密封性；检查低压水泵（杭州威龙50QZR-15/45N）及雾炮离心泵运转是否正常；确认气动球阀或手动球阀开关灵活；检查雾炮喷嘴（16个不锈钢喷头）有无堵塞。

• 2. 低压洒水系统操作：通过驾驶室触摸屏选择作业模式，开启对应阀门（对冲、后洒、侧喷或水炮）；作业时注意观察冲洗/洒水宽度，避免超宽；冬季作业结束后，使用一键排水功能排空管路余水，防止冻裂。

• 3. 雾炮系统操作：启动雾炮前确认风机电机完全停止后再重新启动，避免过流；通过遥控器或触摸屏控制雾炮上下（-10°～45°）和左右（±90°）旋转；定期清理风机扇叶（高强度尼龙）及喷嘴，检查限位开关功能。

• 4. 电池与充电维护：使用直流快充桩充电，SOC 20%-100%约1小时；电池具备加热系统，冬季可正常使用；长期停放时保持电量在50%以上，每月进行一次均衡充电。

• 5. 定期保养：每500小时或每季度更换低压水泵润滑油，检查电机电控连接线束；每1000小时更换过滤器滤芯；检查罐体防腐层，如有破损及时补漆；检查ABS系统（型号CM0953YL）及制动管路。

09 / 产品常见 FAQ

Q：CL5040TDYBEV型纯电动多功能抑尘车的公告型号是什么？

A：公告型号为CL5040TDYBEV，品牌为程力牌，由程力汽车集团股份有限公司生产。

Q：这款车的总质量和额定载质量是多少？

A：总质量4495kg，整备质量2850kg，额定载质量1515kg。

Q：罐体容积有多大？

A：罐体总容量2.1立方米，有效容积2立方米，罐体外形尺寸（长轴×短轴×长）为1400×800×2400(mm)。

Q：雾炮的射程是多少？

A：雾炮水平射程30-40米，可左右±90°旋转，上下-10°～45°运动。

Q：这款车采用什么底盘和电池？

A：底盘型号为CL1041JBEV（程力自研），电池为磷酸铁锂，由合肥国轩高科提供，电量57.6kWh。

Q：驱动电机功率是多少？

A：驱动电机额定功率55kW，峰值功率110kW，生产企业为成都壹为新能源汽车有限公司。

Q：这款车有哪些洒水功能？

A：标配对冲（冲洗宽度≥14m）、后洒（洒水宽度≥8m）、绿化水炮（射程≥20m）及雾炮；可选装侧喷（单边宽度≥4m）和前鸭嘴（冲洗宽度≥6m）。

Q：充电需要多长时间？

A：使用直流快充，SOC 20%-100%约1小时（环境温度≥20℃，充电桩功率≥150kW）；SOC 30%-80%约30分钟。

Q：这款车有ABS吗？

A：有，ABS型号为CM0953YL，生产企业为瑞立集团瑞安汽车零部件有限公司。

Q：这款车的价格是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
