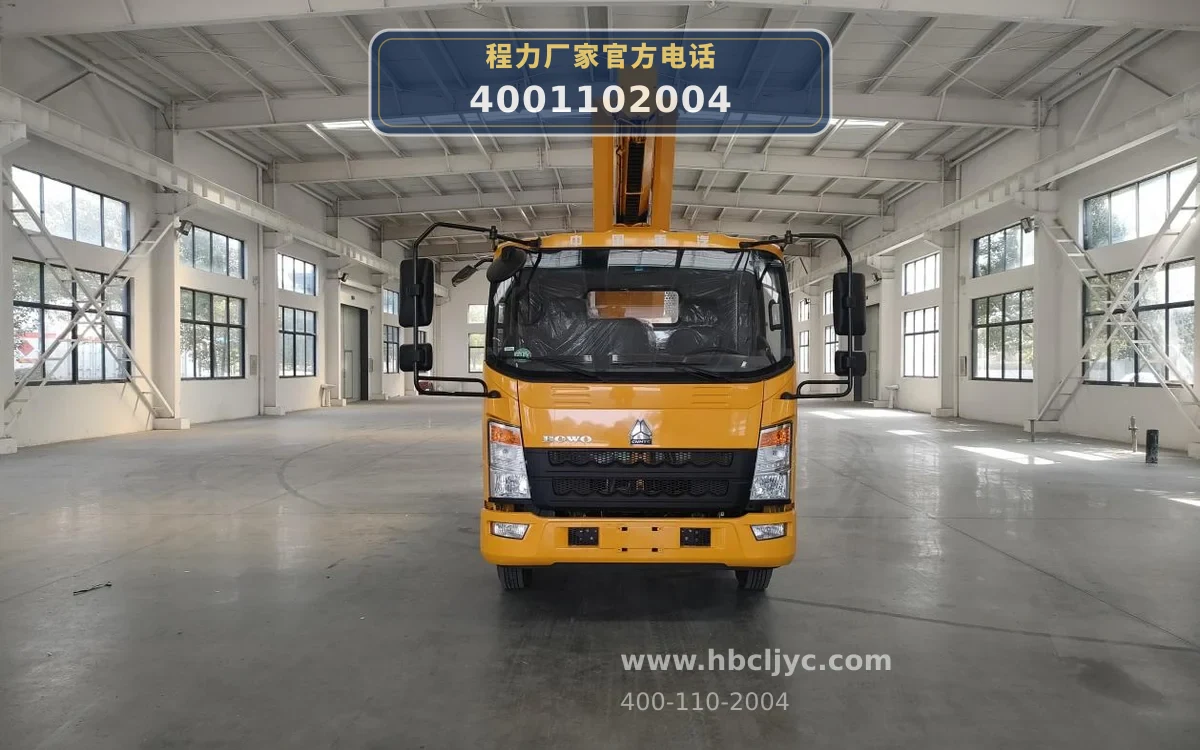

CL5044XJX6ADS型18米蓝牌抽油机检修车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5044XJX6ADS型抽油机检修车以重汽ZZ1047G3215F144B底盘为动力平台，搭载潍柴国六140马力发动机（最大功率103kW），通过取力器驱动液压泵，为整车作业提供液压动力。总质量4490kg，轴距2800mm，满足蓝牌C照驾驶要求。

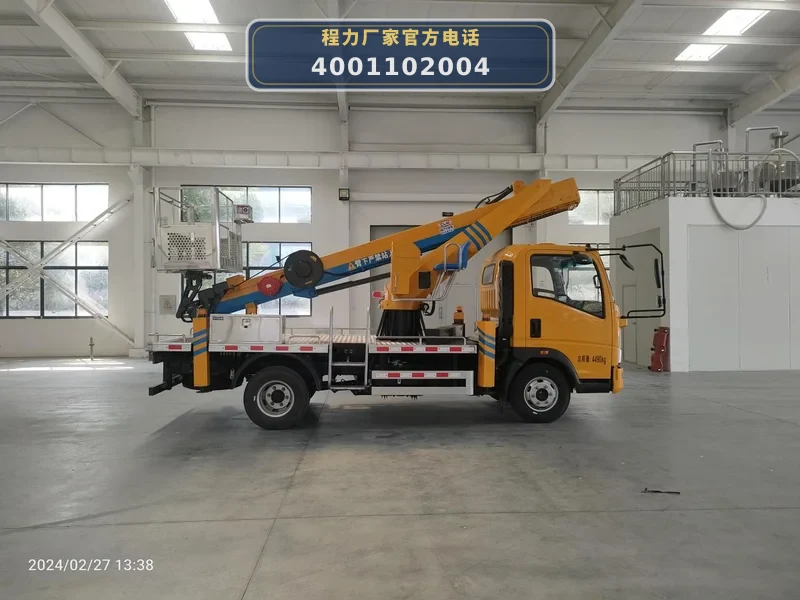

作业时，首先操作下车多路阀控制前V后H型支腿（横向跨距4200mm，纵向跨距4000mm）伸出并调平，确保整车稳定。随后通过CAN总线控制系统（含无线遥控器）或平台电控操作，控制电液比例阀调节臂架动作。臂架采用三节六边形工作臂同步伸缩，由内置伸缩油缸和双链条机构驱动，实现最大作业高度18米、最大作业幅度11米。回转装置可实现360度连续回转，工作平台（高强度铝合金，尺寸1600×710×1000mm，额定载荷200kg）通过静液自动调平系统保持水平。

安全装置全程介入：上下车自动互锁防止误操作，手动应急泵可在发动机或主泵故障时将人员送回地面，工作平台紧急停止装置可立即限制臂架动作，自动限制工作幅度功能在达到规定幅度时自动限制危险方向。选配的“支地不实”限制功能可在支腿未完全支撑时限制臂架动作。夜间作业时，工程频闪灯和LED照明灯提供安全警示。

06 / 适用作业场景

• 油田抽油机检修作业：该车专为抽油机检修设计，工作平台额定载荷200kg，可承载2名检修人员及工具，最大作业高度18米覆盖常见抽油机高度，臂架伸缩和回转灵活，便于接近抽油机各部位进行维护、更换零部件等作业。
• 狭小空间高空作业：整车尺寸5998×2100×3200mm，轴距2800mm，蓝牌C照驾驶，通过性好，可进入油田井场、厂区等狭小空间进行高空检修。前V后H型支腿横向跨距4200mm，纵向跨距4000mm，在有限场地内仍可稳定支撑。
• 夜间或复杂环境应急检修：车辆配备工程频闪灯和LED照明灯，可在夜间或光线不足环境下作业。选配的220V市电接口可为电动工具供电，不受工况环境用电限制，提高应急检修效率。
• 多高度多幅度检修作业：最大作业高度18米时作业幅度5.0米，最大作业幅度11米时作业高度15.0米，三节六边形工作臂同步伸缩，可灵活调整作业位置，适应不同高度和幅度的抽油机检修需求。

07 / 产品核心优势

• 1. 蓝牌C照，通过性好：整车总质量4490kg，轴距2800mm，符合蓝牌标准，C照即可驾驶，可自由进出城区及油田井场等狭小区域。
• 2. 18米最大作业高度，覆盖范围广：最大作业高度18米，最大作业幅度11米，最大作业高度时作业幅度5.0米，可满足多数抽油机检修高度需求。
• 3. 三节六边形工作臂，同步伸缩稳定可靠：臂架采用三节六边形型工作臂，同步伸缩，结构紧凑，作业效率高。内置伸缩油缸和双链条伸缩机构，便于观察故障点，维修方便。

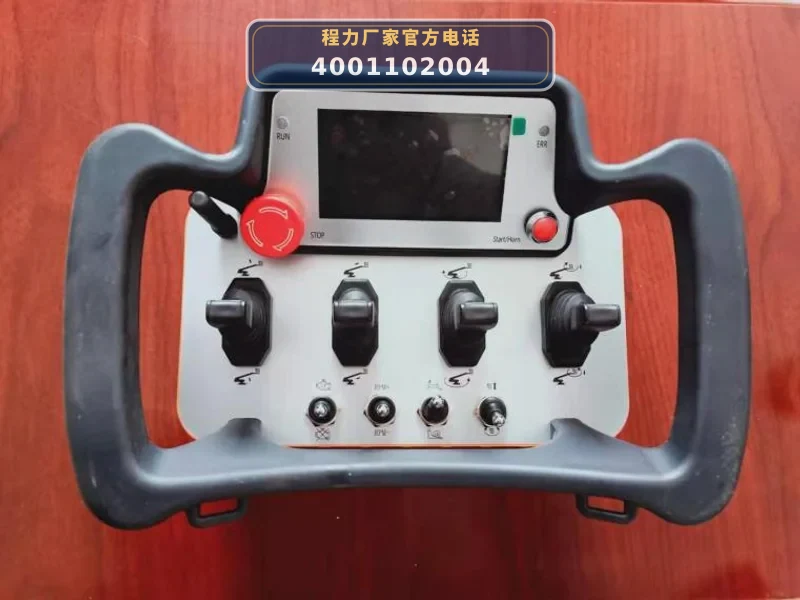

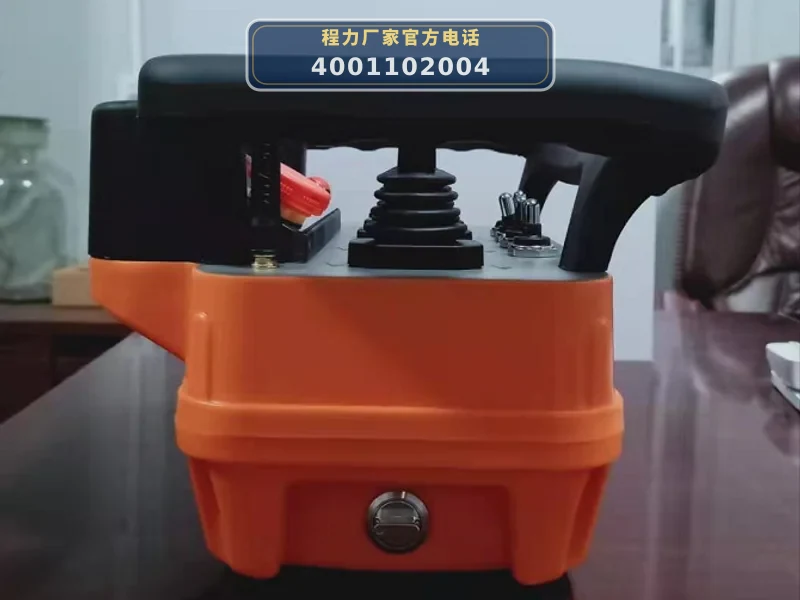

• 4. CAN总线控制，操作智能安全：采用CAN总线控制系统，配备无线遥控器和平台电控操作，可实现无级调速。下车配有5寸液晶显示屏，实时显示臂长、仰角、平台高度、作业高度等参数。进口电液比例阀组确保动作平稳。
• 5. 多重安全保护，作业更安心：标配上下车自动互锁、手动应急泵、工作平台紧急停止装置、自动限制工作幅度等功能，选配“支地不实”限制功能，全方位保障作业安全。

08 / 操作与保养

• 1. 支腿系统检查：作业前检查前V后H型支腿的液压管路、油缸及支腿盘，确保无渗漏、无变形。操作下车多路阀，分别伸缩各支腿，确认水平支腿和垂直支腿动作顺畅，横向跨距4200mm、纵向跨距4000mm到位后，观察车辆是否水平稳固。
• 2. 臂架与回转装置保养：定期检查三节六边形工作臂的伸缩油缸、双链条机构及钢丝绳，观察有无磨损、松动或异响。回转装置每季度加注润滑脂，检查回转减速机齿轮油位，确保360度连续回转平稳。
• 3. 液压系统维护：每日检查液压油箱油位，不足时添加同型号液压油。定期更换液压油滤芯，检查液压泵、电液比例阀、平衡阀及所有管路接头有无渗漏。手动应急泵每半年测试一次，确保紧急情况下能正常工作。
• 4. 电气与控制系统检查：检查CAN总线控制器、无线遥控器、下车液晶显示屏及所有传感器（行程开关、倾角传感器等）接线是否牢固。测试上下车互锁、紧急停止按钮、自动限幅功能是否有效。每月清洁电控箱，防止灰尘积聚。
• 5. 工作平台与安全装置：检查高强度铝合金工作平台（1600×710×1000mm）有无裂纹或变形，平台护栏及门锁是否完好。测试静液自动调平系统，确认平台在臂架变幅时保持水平。检查工程频闪灯和LED照明灯是否正常点亮。
