CL5060XZH6AYS型东风猛士四驱越野指挥车（柴油国六）

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

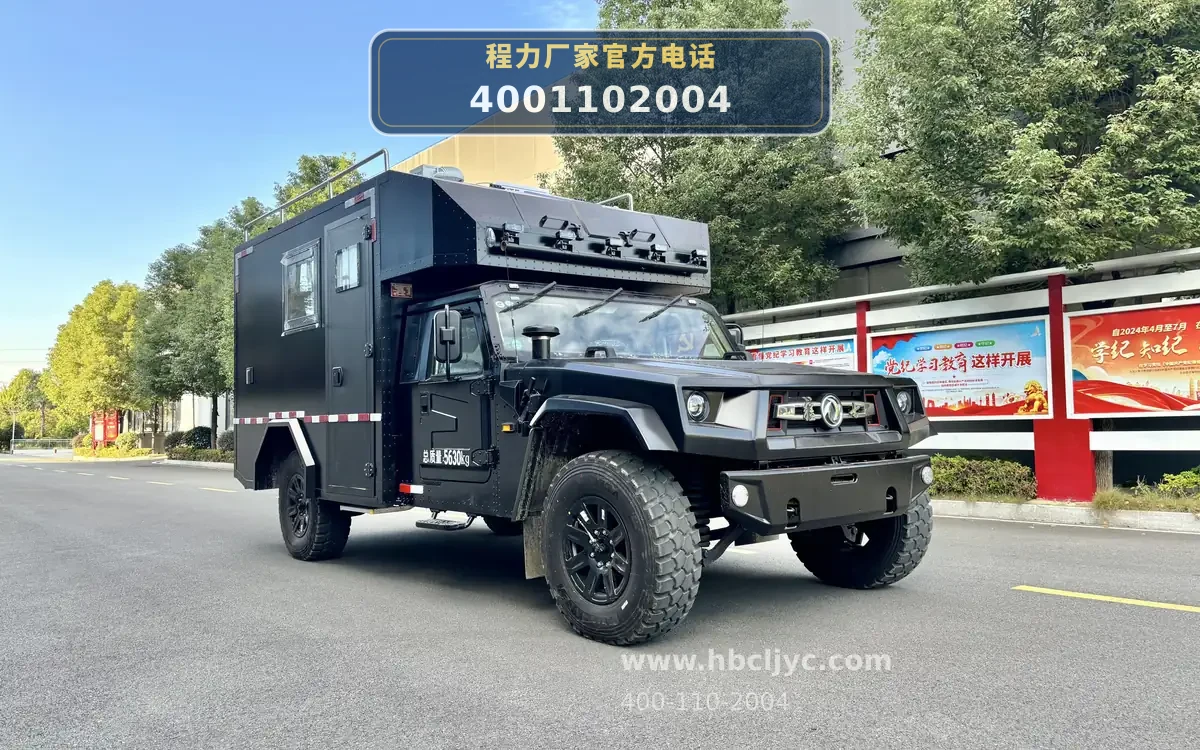

CL5060XZH6AYS型东风猛士四驱越野指挥车以EQ2063EYY6J四驱越野底盘为动力平台，搭载东风康明斯D4.0NS6B195柴油发动机，额定功率143kW（195马力），最大扭矩600N·m/1100～2200rpm，匹配五档手动变速箱和机械式链式分动器，实现全时四轮驱动。底盘总质量5630kg，轴距3800mm，具备60%最大爬坡度和1200mm涉水深度，为指挥作业提供高机动性承载平台。

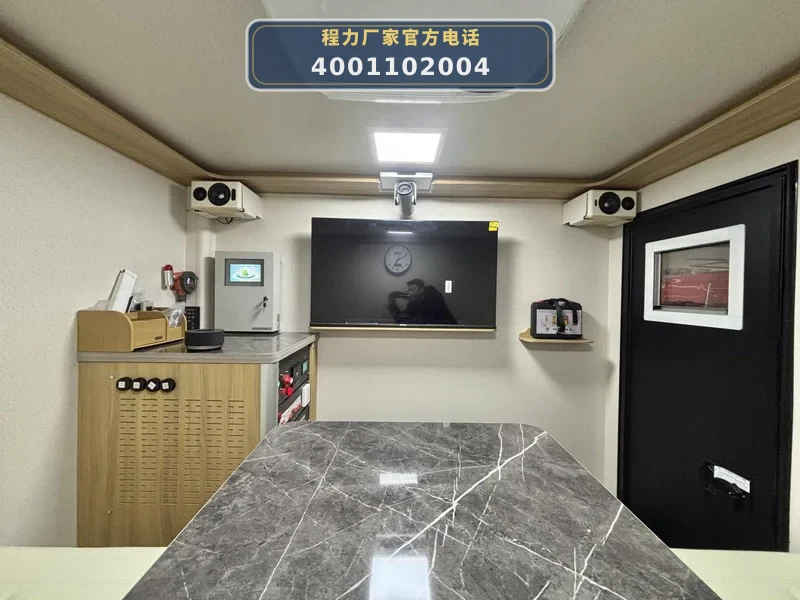

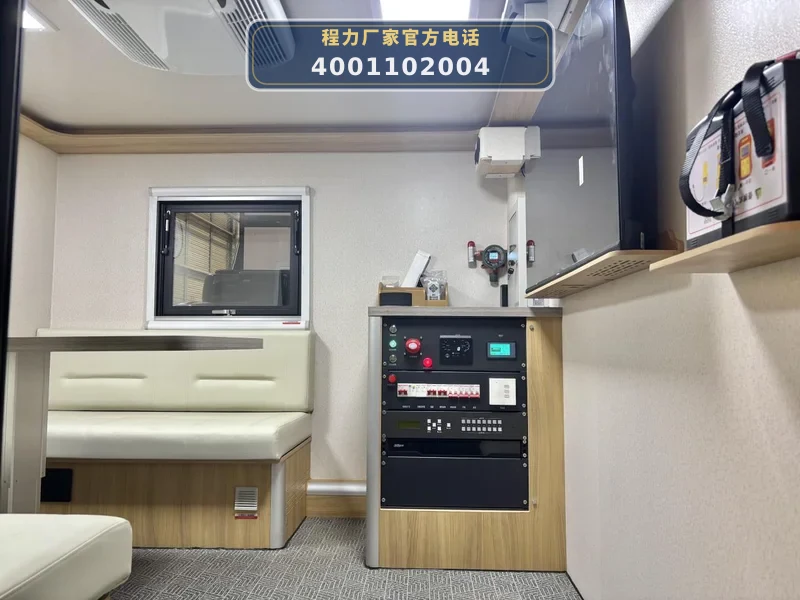

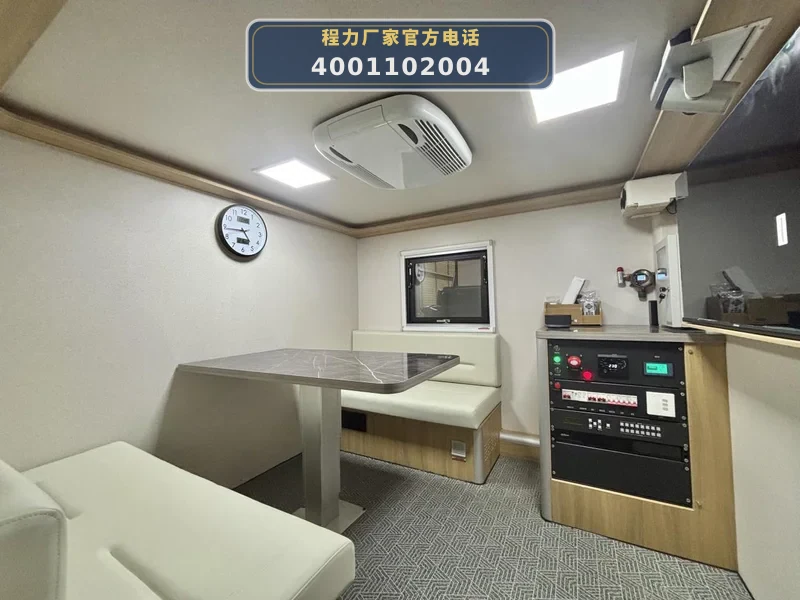

上装由厢体、专用功能系统、配电系统、网络通信系统、辅助系统和水路系统六大模块构成。作业时，发动机通过底盘取力器驱动充电逆变一体机（3kW）为锂电池（400A）充电，锂电池向顶置冷暖空调、液晶电视、倒伏式升降照明灯、前LED探照灯、车载电台、5G路由器、视频会议系统等设备供电。车载云台摄像机采集现场音视频信息，经音视频矩阵处理后，通过5G路由器或视频会议系统实时传输至指挥中心；同时，车载硬盘录像机对现场情况进行录像录音，存储于机柜内，便于事后调阅。倒伏式升降照明灯可在驻车状态下升起，提供夜间照明；前LED探照灯用于行进间辅助照明。高压细水雾灭火装置用于初期火灾处置。水路系统配备200L不锈钢水箱，供人员饮用或设备清洁。

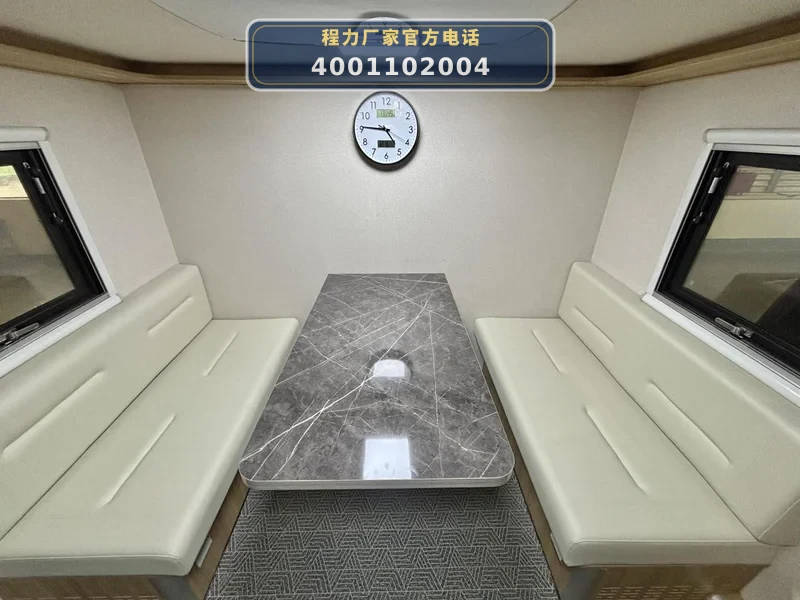

整车设计符合GB50313-2013《消防通信指挥系统设计规范》，通过专网快速建立与指挥中心的数据通道，实现可视化指挥。公告备注明确该车装备具有音视频信息采集、存储、传输功能的通信集成设备、车载台、倒伏照明灯等，用于现场应急指挥通信；车厢横向座椅仅在驻车状态下使用，行驶中不载人；前顶部照明灯仅在驻车状态下点亮。

06 / 适用作业场景

• 应急现场指挥与通信：适用于自然灾害、事故灾难等突发事件现场，利用车载通信集成设备（5G路由器、车载电台、视频会议系统）快速建立现场与后方指挥中心的音视频、数据链路，实现远程指挥调度。
• 消防通信指挥：作为消防通信指挥车，通过高清晰、低照度车载云台摄像机实现全天候、多方位现场监控，车载液晶电视集中显示信息，便于消防指挥员实时掌握火场情况，正确决策。
• 图像采集与传输：利用车载硬盘录像机、USB接口及数据端口，对现场进行录像、录音记录，并通过5G网络实时传输图像，为事后调查和证据保存提供支持。
• 复杂地形机动指挥：基于猛士M50四驱越野底盘，具备全时四驱、轴间差速锁、轮间限滑差速器、ASR系统，最小离地间隙380mm，涉水深度1200mm，可在山地、丛林、高原、高寒、沙漠等复杂地形执行指挥任务。
• 无人机指挥搭载平台：可搭载无人机指挥系统，通过地面指挥控制系统对无人机进行指挥与控制，完成特定任务，拓展现场侦察和通信覆盖范围。

07 / 产品核心优势

• 1. 高机动四驱越野底盘：采用东风猛士M50底盘（EQ2063EYY6J），全时四驱，配备轴间差速锁、轮间限滑差速器和ASR系统，最大爬坡度60%，涉水深度1200mm，最小离地间隙380mm，适应全地形全天候作业。
• 2. 强劲动力与长续航：搭载东风康明斯D4.0NS6B195柴油发动机，功率143kW（195马力），最大扭矩600N·m，主副双油箱（70L+57L），最大续驶里程600km，满足长时间野外作业需求。
• 3. 集成化通信指挥系统：配备5G路由器、车载电台、视频会议系统、音视频矩阵，支持快速组网和远程联网，实现现场与指挥中心实时音视频交互。
• 4. 全功能配电与照明：充电逆变一体机（3kW）、锂电池（400A）、双电源自动转换器保障供电；倒伏式升降照明灯和前LED探照灯提供全方位照明，满足夜间作业需求。
• 5. 安全防护与辅助系统：配备防雷接地系统、车载绞盘、行车记录仪、倒车影像，后防护装置材质Q235，侧防护由车身结构代替，提升作业安全性和便利性。

08 / 操作与保养

• 1. 配电系统检查：作业前检查充电逆变一体机（3kW）和锂电池（400A）电量，确认双电源自动转换器工作正常；检查外接航空插头和便携式卷线盘（30米）是否完好，确保供电可靠。
• 2. 通信设备测试：启动5G路由器、车载电台、视频会议系统，测试网络连通性和音视频传输质量；检查音视频矩阵切换功能，确保各信号源可正常显示。
• 3. 照明设备操作：使用倒伏式升降照明灯时，确认升降机构无卡滞，灯头旋转正常；前LED探照灯检查灯罩清洁度和固定螺栓紧固情况；注意前顶部照明灯仅在驻车状态下点亮。

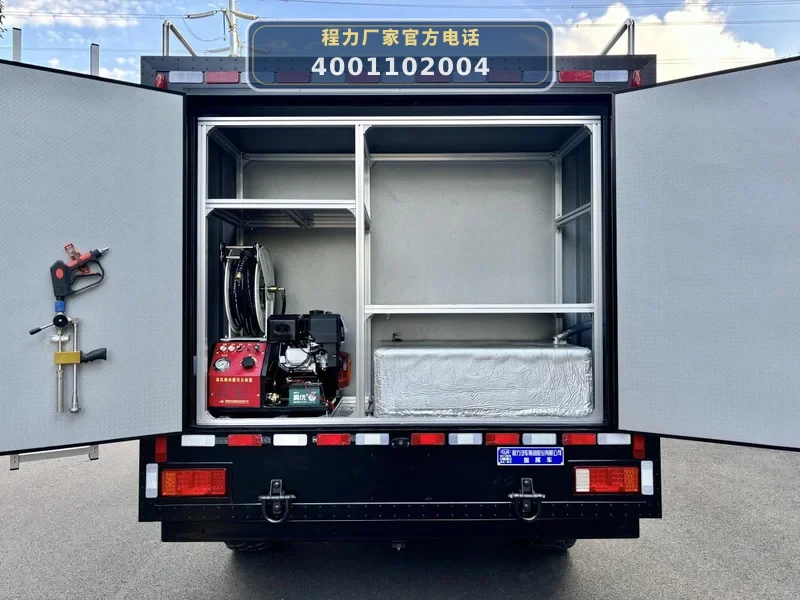

• 4. 高压细水雾灭火装置维护：定期检查高压细水雾灭火装置的压力表、管路接头和喷嘴，确保无泄漏；按说明书要求更换灭火剂，保持装置处于备用状态。
• 5. 水路系统保养：检查200L不锈钢水箱清洁度，定期清洗并更换存水；冬季注意防冻，排空管路余水；检查水泵及管路连接处密封性。
• 6. 底盘与辅助系统检查：按照EQ2063EYY6J底盘保养手册进行发动机、变速器、分动器、差速锁等常规检查；测试车载绞盘和防雷接地系统功能，确保应急状态下可用。

09 / 采购常见 FAQ

10 / 图片资料与展示
