CL5060XZH6AZQ型苏州金龙7米中巴指挥车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5060XZH6AZQ型指挥车以苏州金龙KLQ6702E6底盘为动力平台，搭载玉柴YCY30150-60A柴油发动机，最大功率110kW，总质量6500kg，轴距3935mm。车辆行驶时，发动机动力经传动系统驱动车轮；驻车作业时，由20kW静音发电机为全车通信、监控、视频会议等设备提供AC220V电源，同时配备6KVA UPS及16块32A电池组作为应急电源，确保系统不间断运行。

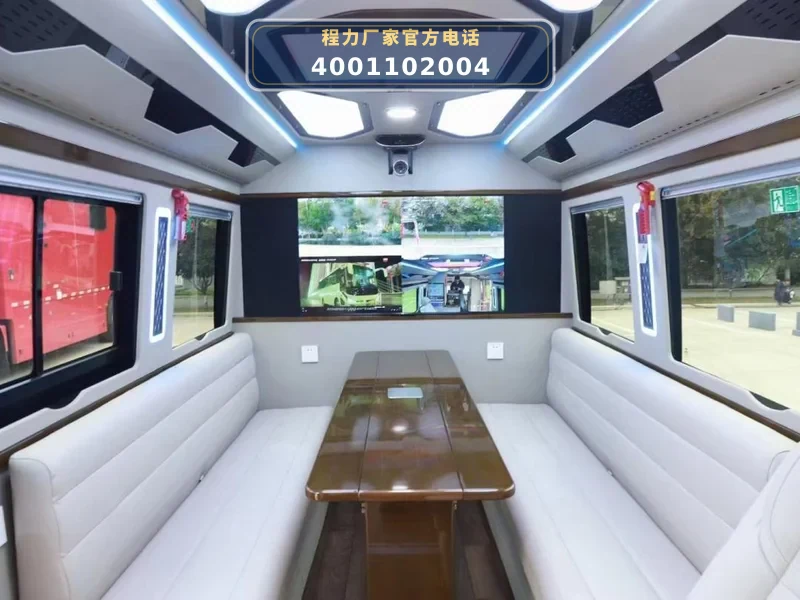

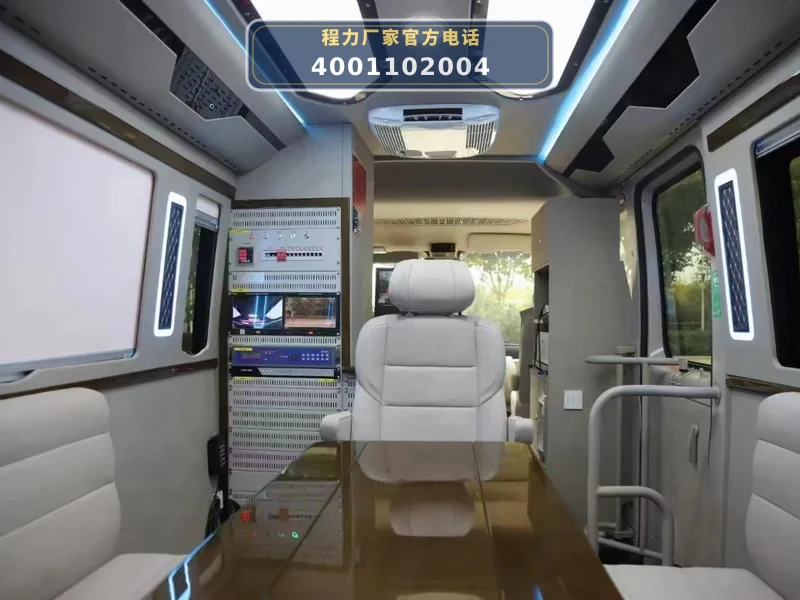

整车分为前厢体（会议办公区）和后厢体（操作区、设备区）。作业时，操作人员通过车顶动中通天线（T800型，等效0.8米平板波导缝隙阵列天线）接收/发射Ku波段卫星信号，经功放（40W）、LNB及专网调制解调器接入消防专网；同时，350M数字集群车载台（HM780）和数模兼容转信台（RD980）提供现场语音通信。车顶高清摄像机（OK-CT130GR-20IP）和尾高清云台摄像机（OK-CQ50DM-20IP）采集现场视频，通过高清硬盘录像机（DS-7816N-Q2/16P，配2T硬盘）存储，并经由5G车载会议终端（华平HDS150）或视频会议终端（华为BOX310）实现远程图像传输与多方会商。车内75寸触摸一体机、43寸辅助显示器及19寸机架式显示器用于显示监控画面、电子地图及会议内容；数字调音台（爱凯特1616）配合无线/有线话筒及车内/车外喇叭实现扩声。集中控制系统（ZH9800）统一管理各设备开关与模式切换，液压支撑腿（8T）在驻车时提供稳定支撑。

06 / 适用作业场景

• 野外应急救援现场通信指挥：在自然灾害（如地震、洪水）或事故现场，车辆可快速部署，通过动中通卫星天线和350M集群通信建立与外界的语音、数据链路，实现现场与后方指挥中心的实时通信。
• 大型活动安保指挥：在体育赛事、大型集会等安保任务中，车辆作为移动指挥中心，利用车顶摄像机、视频会议系统及5G网络，对现场多区域进行监控、调度和应急响应。
• 消防灭火救援现场指挥：消防专网调制解调器与350M数字集群系统可接入消防通信网络，配合视频会议终端，使现场指挥员能实时查看火场图像、调取预案、下达指令。
• 应急演练与培训：车辆可开赴演练场地，提供通信、视频录制与回放、扩声等功能，用于演练指挥、观摩教学和事后复盘分析。

07 / 产品核心优势

• 1. 集成化通信指挥平台：集动中通卫星通信、350M数字集群、5G公网、专网图传于一体，实现多网融合，确保极端环境下通信不中断。动中通天线采用惯导+信号跟踪方式，初始锁星≤120s，遮挡恢复≤5s。
• 2. 全高清视频采集与远程会商：配备车顶高清摄像机、尾高清云台摄像机及4K摄像机，支持360°全景监控；通过华为BOX310视频会议终端和华平HDS150 5G终端，可实现1080P高清远程会商。
• 3. 独立供电与不间断保障：搭载20kW静音发电机、6KVA UPS（16块32A电池）及2块12V/200Ah免维护蓄电池，可长时间独立供电，满足野外无市电环境作业需求。
• 4. 高机动性与快速部署：基于苏州金龙KLQ6702E6中巴底盘，总质量6500kg，轴距3935mm，最高车速100km/h，可快速抵达现场；液压支撑腿（8T）一键调平，5分钟内完成展开。
• 5. 智能化集中控制与扩展能力：集中控制系统（ZH9800）可一键切换会议、监控、通信等模式；预留多链路聚合终端、5G路由器等接口，支持未来设备升级。

08 / 操作与保养

• 1. 动中通天线系统：每日作业前检查T800天线外观及天线罩是否完好，确认方位、俯仰、极化轴转动灵活；每月清洁天线面并检查齿轮传动润滑；每半年由专业机构校准惯导参数。
• 2. 发电机与UPS：每周启动20kW静音发电机运行15分钟，检查机油、冷却液及燃油量；每月检查UPS电池组电压及连接端子，每季度进行充放电维护。
• 3. 视频会议与显示系统：每次任务前测试华为BOX310视频会议终端及75寸触摸一体机功能；每月清洁屏幕及摄像机镜头，检查线缆连接；每半年更新终端固件。
• 4. 通信电台与天线：每日检查350M车载台（HM780）和转信台（RD980）的收发状态；每月清洁天线接口并涂抹防水胶；每季度测试通信距离及话音质量。
• 5. 液压支撑腿：每月检查8T液压支撑腿的液压油位及管路密封性；每半年更换液压油并清洗滤芯；作业前确认支撑腿完全展开并锁止。
• 6. 电气与电缆系统：每月检查电动电缆卷线盘（含50米3*6平方电缆）的收放功能及绝缘层；每季度检查充电机（24V/30A）及免维护蓄电池的充电状态；每年对全车电气线路进行绝缘测试。

09 / 采购常见 FAQ

10 / 图片资料与展示
