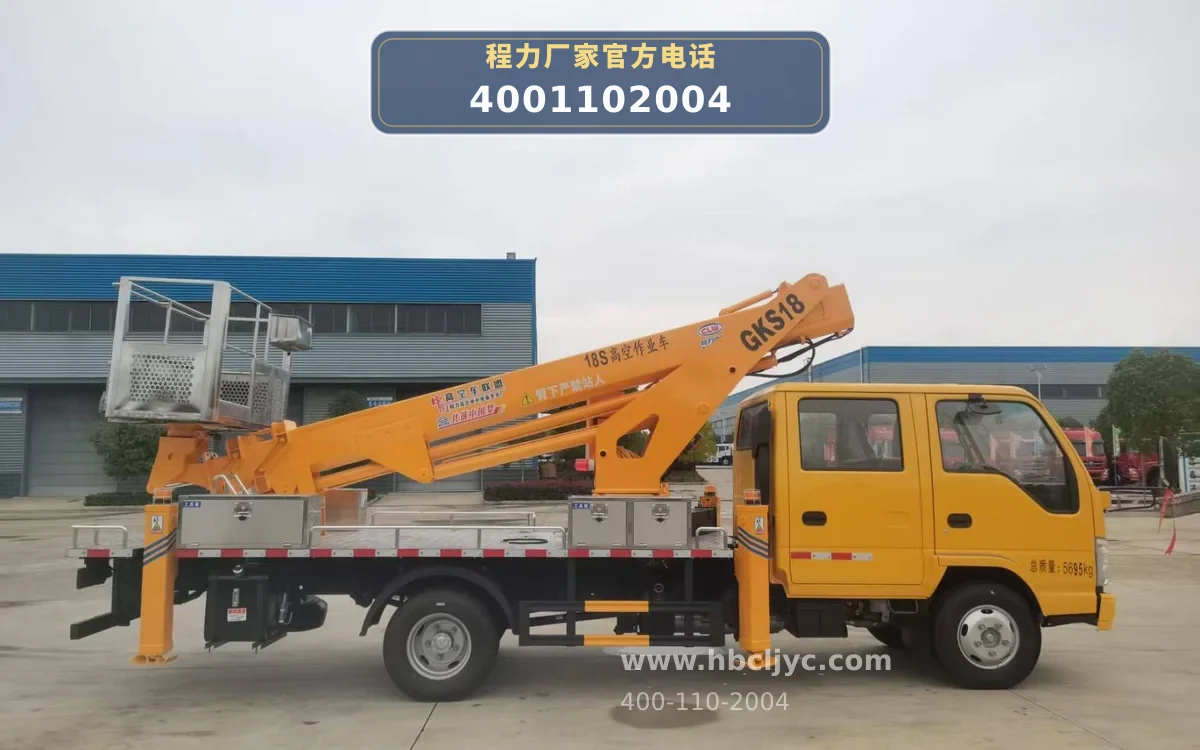

CL5062JGK6DS型庆铃五十铃18米高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5062JGK6DS型高空作业车以庆铃五十铃QL1070BUKWY底盘为动力平台，搭载4KH1CN6LB型120马力柴油发动机，通过取力器驱动液压泵，为整车液压系统提供动力。总质量5695kg，轴距3815mm，底盘结构紧凑，行驶灵活。

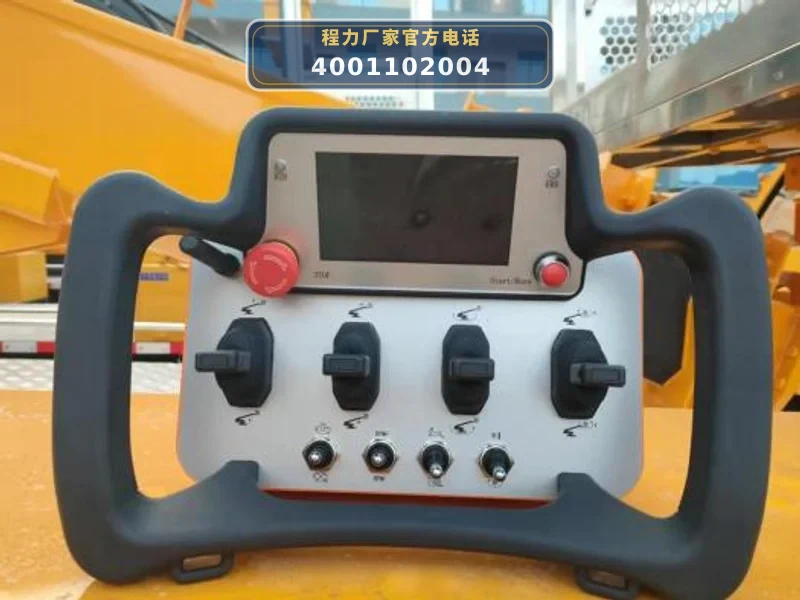

作业时，操作人员可通过转台操作或无线遥控器控制ZYK总线控制系统，电液比例阀调节各动作速度。液压系统驱动四个液压支腿（前V后H型，共八条油缸）展开并支撑地面，支腿单独可调，确保整车稳定。随后，3节六边形伸缩臂通过同步伸缩机构举升，工作斗采用机械自平衡设计，可双向360度连续回转。工作斗额定载荷250kg，平台离地高度≥16.3m，最大作业幅度13m。臂架装有双向平衡阀，防止油管爆裂时工作臂坠落；支腿油缸装有双向液压锁，确保支撑安全。

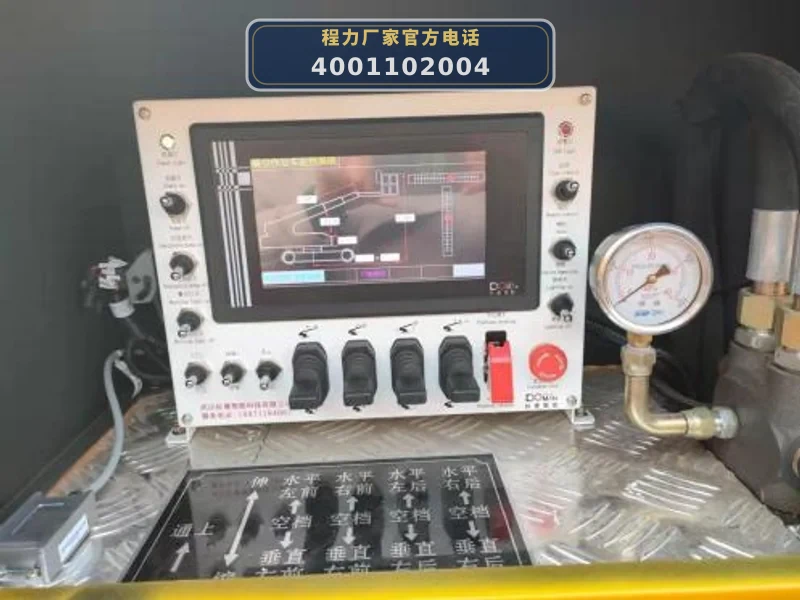

控制系统配备电脑自动限幅和危险工作报警功能，实时显示臂长、工作高度、工作幅度、倾斜角度。当作业幅度超过13m或支腿未可靠支撑时，系统自动限制动作，确保作业安全。作业完成后，臂架收回，支腿收起，车辆恢复行驶状态。

06 / 适用作业场景

• 电力线路检修与维护：适用于10kV及以下配电线路的带电作业、绝缘子更换、导线修补等高空作业。18米作业高度和13米最大作业幅度可覆盖大多数城镇电力杆塔，工作斗可360度旋转，方便在狭窄空间内调整位置。
• 通讯基站安装与维护：用于通讯天线、馈线、基站设备的安装、调试及日常维护。整车尺寸7300×2060×3050mm，轴距3815mm，可灵活进出城区街道，支腿跨距大（前支腿4190mm，后支腿4230mm），稳定性好，适合在有限场地作业。
• 路灯及景观照明维修：用于城市道路、广场、公园等场所的路灯、景观灯、高杆灯的维修和更换。工作斗额定载荷250kg，可搭载两名作业人员及工具，平台离地高度≥16.3m，满足常见路灯高度需求。
• 广告牌安装与维护：适用于户外广告牌、楼顶广告字、霓虹灯等的安装、检修和清洗。3节伸缩臂可灵活调整作业范围，最大作业幅度13m，工作斗可双向360度回转，便于在建筑物立面进行精细作业。
• 大型工矿企业设备检修：用于工厂车间、仓库、料场等场所的高空设备检修、管道维护、照明更换等。支腿前V后H型结构，受力面大，可适应不平整地面，整车配备超大工具箱，可携带常用工具。

07 / 产品核心优势

• 1. 高效稳定的伸缩臂系统：采用3节六边形工作臂，同步伸缩，强度高、伸缩平稳。液压油管大臂内置，结构紧凑，伸缩油缸外置，便于观察和维修。最大作业高度18米，最大作业幅度13米，工作斗额定载荷250kg，作业效率高。
• 2. 安全可靠的全电控系统：配备ZYK总线控制系统和电液比例控制，实现无级调速。电脑自动限幅，危险工作报警，实时显示臂长、高度、幅度、倾斜角度。支腿与工作臂互锁，防止误操作，所有支腿装有支腿报闪灯，确保作业安全。
• 3. 前V后H型支腿，稳定性强：支腿采用前V后H型结构，受力面更大、稳定性更高，能防止车大梁变形或断裂。前支腿横向跨距4190mm，后支腿横向跨距4230mm，单独可调，适应凹凸不平地面。四个垂直支腿油缸均装有双向液压锁，防止意外下落。
• 4. 双向360度连续回转，作业灵活：转台和工作斗均可双向360度连续回转，工作斗采用机械自平衡设计，始终处于平衡状态。小臂最大伸展角度80°，便于调整到最佳作业位置，适合在狭窄空间内多角度作业。
• 5. 进口核心液压元件，性能可靠：电液比例阀、电磁换向阀、双向平衡阀、液压接头等核心液压元件采用意大利、德国、美国等进口品牌，电动泵为德国进口，确保系统动作平稳、无泄漏、寿命长。

08 / 操作与保养

• 1. 作业前检查：检查液压油位、发动机机油及冷却液；检查各液压管路及接头有无渗漏；检查支腿油缸、平衡阀、液压锁功能是否正常；检查工作臂、工作斗、回转机构有无异常；确认无线遥控器电池电量充足。
• 2. 支腿操作与维护：作业前必须将四个液压支腿完全展开并支撑牢固，支腿下方应垫木块或钢板，防止下陷。支腿单独可调，确保整车水平。作业结束后，先收回支腿再行驶。定期检查支腿油缸密封件，更换磨损的液压锁。
• 3. 臂架系统保养：定期检查3节六边形工作臂的伸缩同步性，观察伸缩油缸有无外渗。每工作100小时对臂架滑道、滑块加注润滑脂。检查双钢丝绳拉锁机构是否磨损或松动，必要时调整或更换。
• 4. 液压系统维护：定期更换液压油滤芯，首次工作50小时后更换，以后每500小时更换。液压油每1000小时或一年更换一次。检查电液比例阀、电磁换向阀、双向平衡阀等进口元件的工作状态，发现动作异常及时检修。
• 5. 电气与控制系统检查：检查ZYK总线控制器、显示器、各传感器（接近开关、行程开关）接线是否牢固。定期测试紧急停止按钮和发动机启停应急泵功能。无线遥控器应妥善保管，避免摔碰。
• 6. 工作斗及回转装置保养：检查工作斗机械自平衡机构是否灵活，回转摆动缸有无渗漏。定期对回转支承加注润滑脂。工作斗内严禁超载（额定载荷250kg），作业工具应固定牢固。
