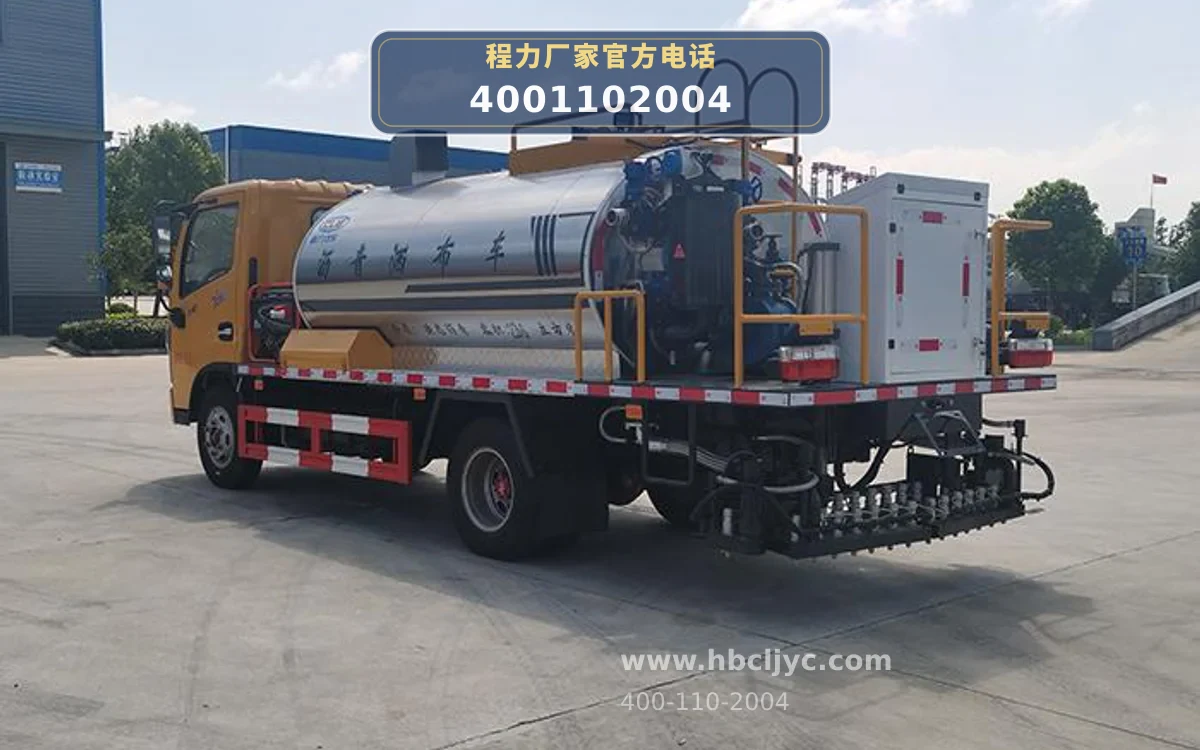

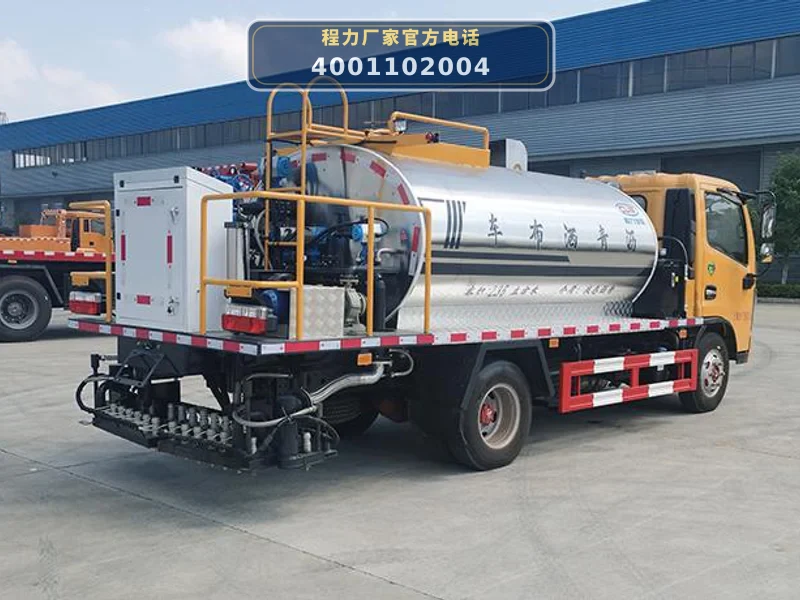

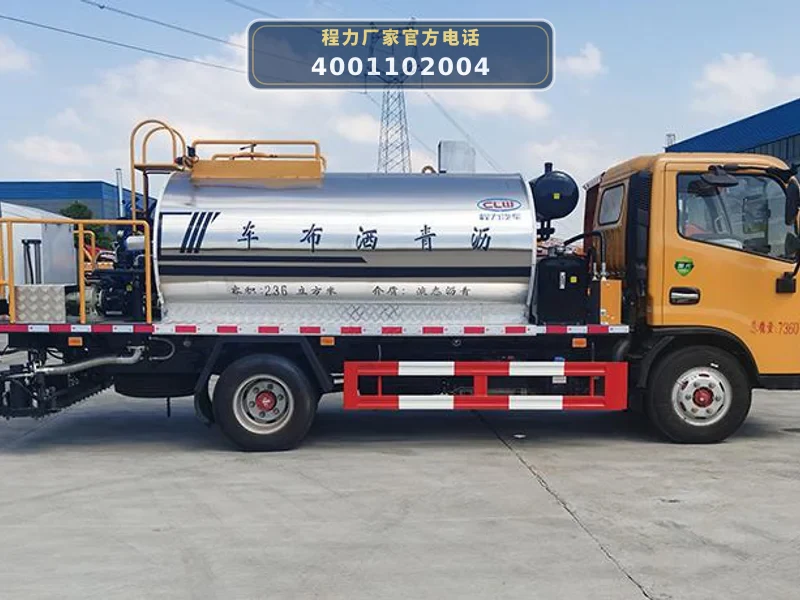

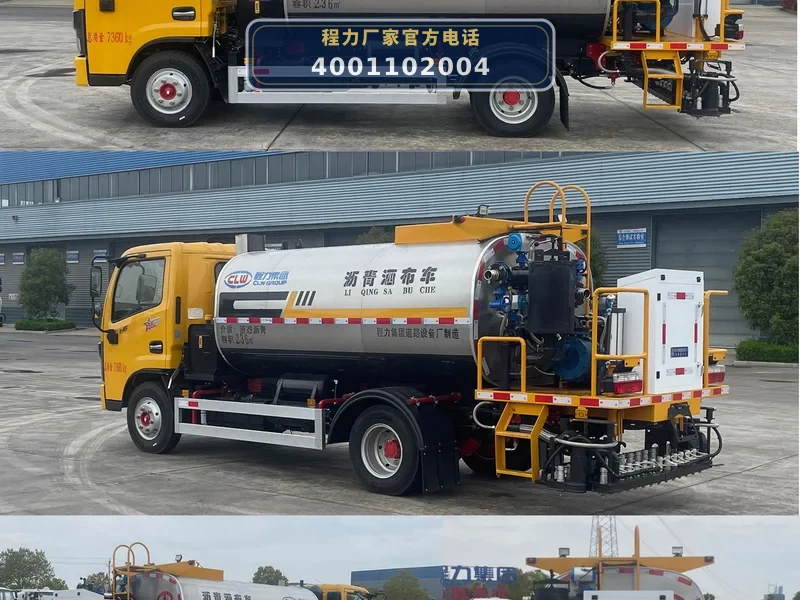

CL5070GLQ6LS型东风4.5方沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5070GLQ6LS型沥青洒布车以东风EQ1075SJ3CDF底盘为动力平台，发动机可选YCY24155-61D（玉柴155马力）或Q23D-143E60（全柴143马力），通过取力器驱动液压系统。整车总质量7360kg，轴距3308mm，上装由沥青罐体、沥青泵送及喷洒系统、液压系统、燃烧及导热油加热系统、控制系统、气动系统、操作平台构成。

作业时，发动机动力经取力器驱动沥青泵（QGB680，流量680L/min），将罐内液态沥青（密度900kg/m³）泵送至喷洒杆。罐体采用Q235优质碳钢，内设岩棉保温层，表面不锈钢包覆，罐体总容量2.36m³，有效容积2.25m³，保温层厚度180mm（选装方圆罐时200mm）。导热油循环加热系统通过燃烧器（G10）加热导热油，确保沥青温度稳定。

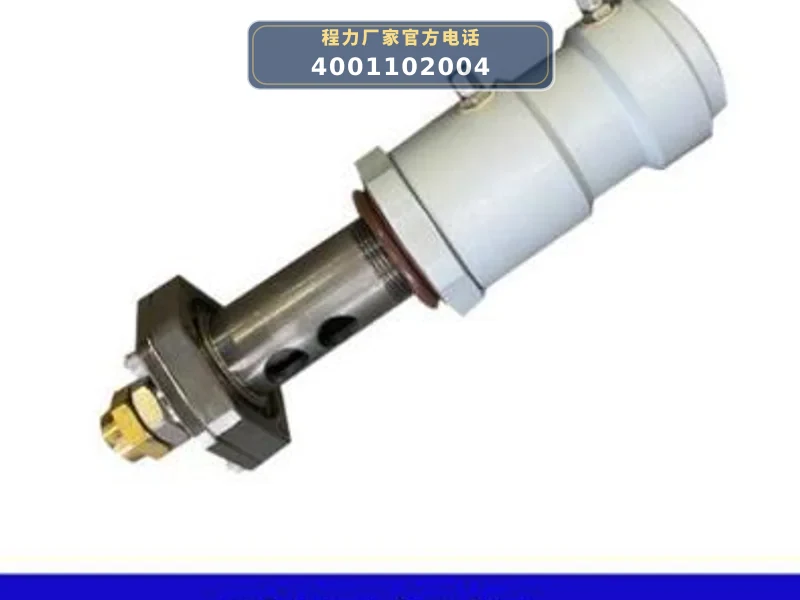

喷洒系统由30个气动沥青喷嘴组成，采用一控一方式，可在驾驶室内通过PLC控制系统独立控制每个喷嘴的启闭，实现洒布宽度≤4m的无级调节。洒布量设定范围0.2-3.5L/㎡，误差±2%。喷洒杆为三段折叠式结构，可上下调节、左右展开，有效避开障碍物。作业后可通过自带气动清洗或柴油清洗系统清洁管路。

06 / 适用作业场景

• 高等级公路沥青路面透层洒布：适用于高速公路、国道、省道等沥青路面底层的透层油洒布，利用罐体有效容积2.25m³和洒布量0.2-3.5L/㎡的精确控制，确保透层均匀渗透，增强基层与面层粘结。
• 防水层与粘结层施工：用于桥面、隧道等防水层及沥青路面层间粘结层的乳化沥青或热沥青洒布，30个喷嘴一控一设计可灵活调整洒布宽度，适应不同宽度路面。
• 市政道路养护与修补：在城市道路、小区道路的日常养护及坑槽修补中，利用整车尺寸6460×2090×2600mm的紧凑性，可进入狭窄路段作业，手持喷枪（6米软管）用于局部补洒。
• 机场跑道与停车场沥青施工：适用于机场跑道、大型停车场等大面积沥青面层施工，洒布宽度≤4m，配合三段折叠喷洒杆，可高效完成宽幅作业。

07 / 产品核心优势

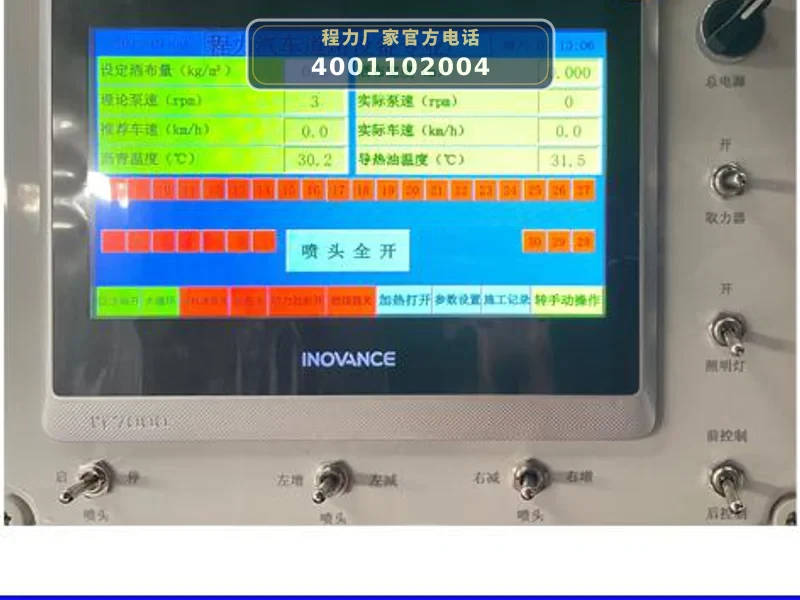

• 1. 精准洒布控制系统：采用PLC控制系统，驾驶室内完成洒布参数设定，30个喷嘴一对一独立控制，洒布量误差±2%，确保沥青均匀覆盖。

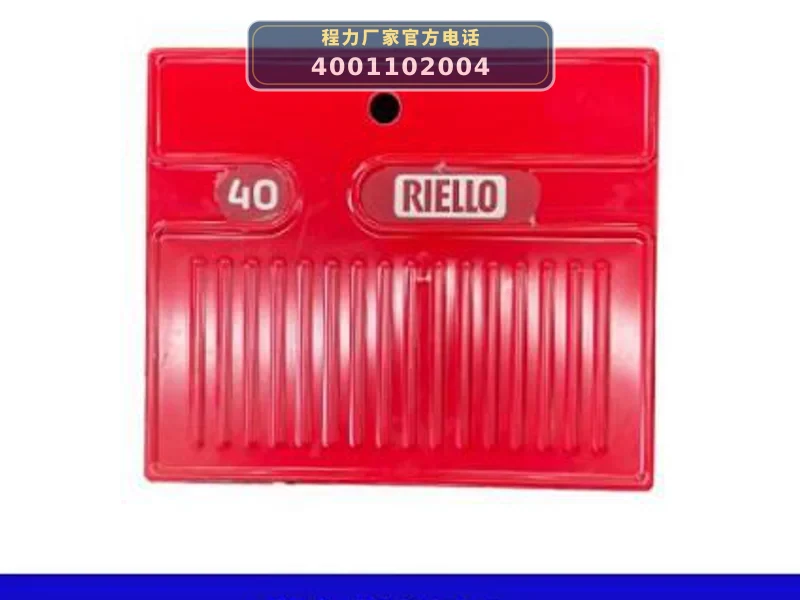

• 2. 高效加热与保温系统：配备意大利利雅路燃烧器（G10）和导热油循环加热，罐体岩棉保温层厚度180mm（选装200mm），温度自动控制，减少热量损失。

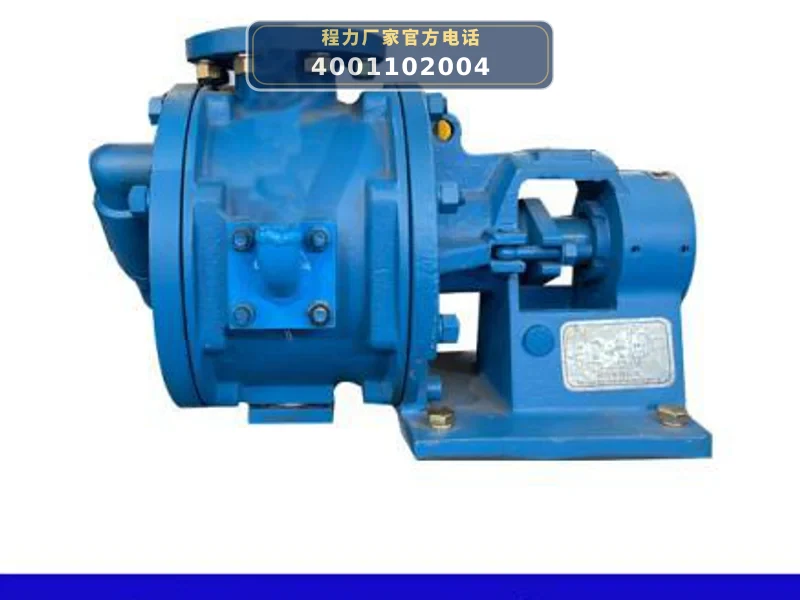

• 3. 大流量沥青泵与自吸功能：采用QGB680高粘度沥青泵，流量680L/min，可自吸外部沥青入罐，也可将罐内沥青泵出，提高作业效率。

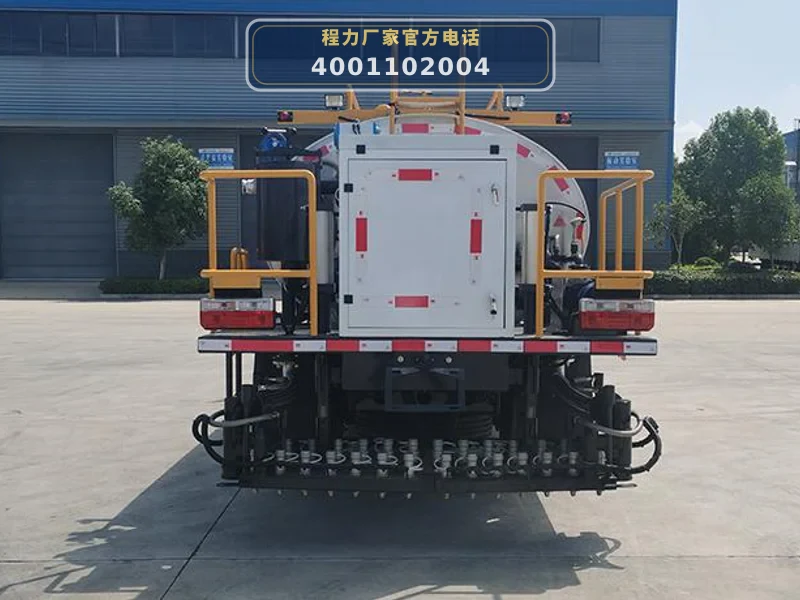

• 4. 灵活喷洒杆与避障设计：喷洒杆三段折叠，可上下调节、左右展开，洒布宽度≤4m，有效避开路边障碍物，适应复杂施工环境。
• 5. 东风底盘承载与操控优势：基于东风EQ1075SJ3CDF底盘，轴距3308mm，总质量7360kg，额定载质量2030kg，搭载玉柴155马力或全柴143马力发动机，动力充沛，操控灵活。

08 / 操作与保养

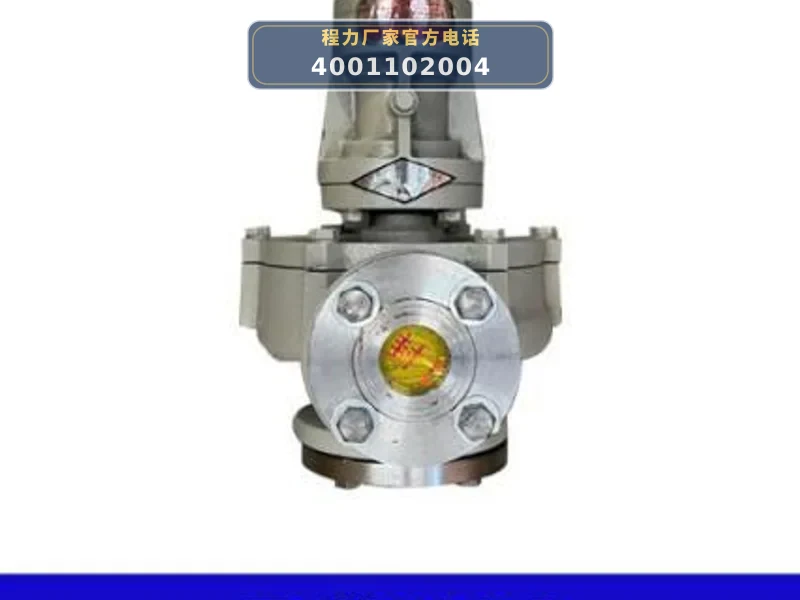

• 1. 作业前检查：检查沥青罐体（Q235碳钢）有无泄漏，保温层（岩棉）是否完好；检查沥青泵（QGB680）及导热油泵（RY40-25-160）的润滑油位；确认气动蝶阀（CLD6H3-16C）和截止阀（PN16 DN50）启闭正常。
• 2. 加热系统操作：启动燃烧器（G10）加热导热油，通过温度传感器（WZP-230）监控导热油温度，达到设定值后自动关闭；定期清理燃烧器喷嘴积碳。
• 3. 喷洒系统维护：每次作业后使用气动清洗或柴油清洗系统冲洗管路和喷嘴（30个气动沥青喷嘴），防止沥青凝固堵塞；检查比例阀（CL-BLTS120.00）和速度传感器（GTS211B-N016）接线是否松动。
• 4. 电气与控制系统保养：检查PLC控制柜及驾驶室操作面板各按钮功能；发电机（选装）定期更换机油和滤芯；蓄电池接线柱清洁并涂防锈脂。
• 5. 底盘与液压系统检查：按东风底盘保养手册更换发动机机油、机滤；检查液压油位及管路有无渗漏；轮胎（7.00R16LT 14PR）气压保持在标准范围。
