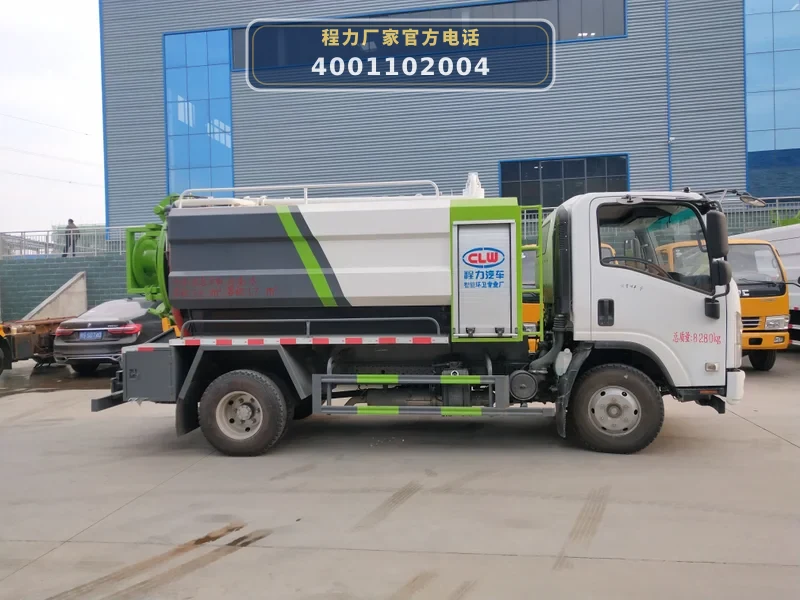

CL5080GQW6ZH型庆铃7方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5080GQW6ZH型清洗吸污车以庆铃五十铃QL1080BUHACY底盘为动力平台，发动机（4KH1CN6HB/4KH1CN6LB，功率97/88kW）通过取力器驱动高压水泵和真空吸污泵。整车总质量8280kg，轴距3365mm，上装由罐体（污水罐+清水罐）、泵组（高压水泵+真空泵）、管路及阀、操作系统及平台四部分构成。

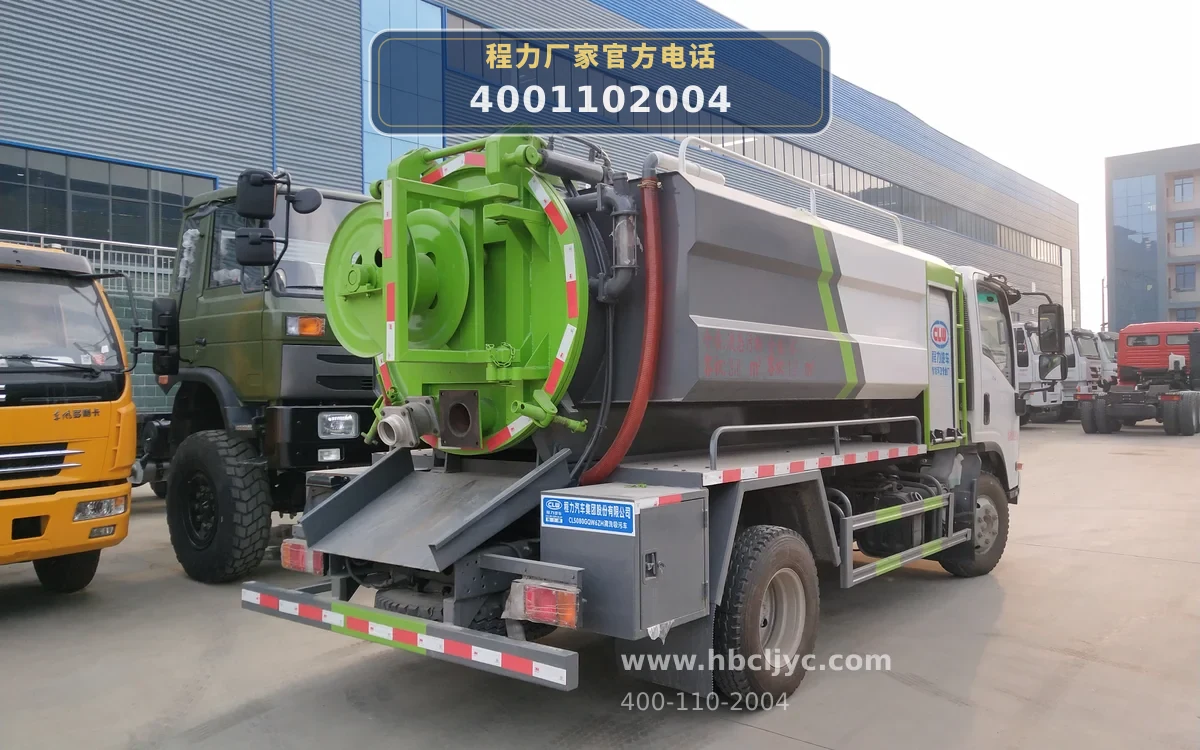

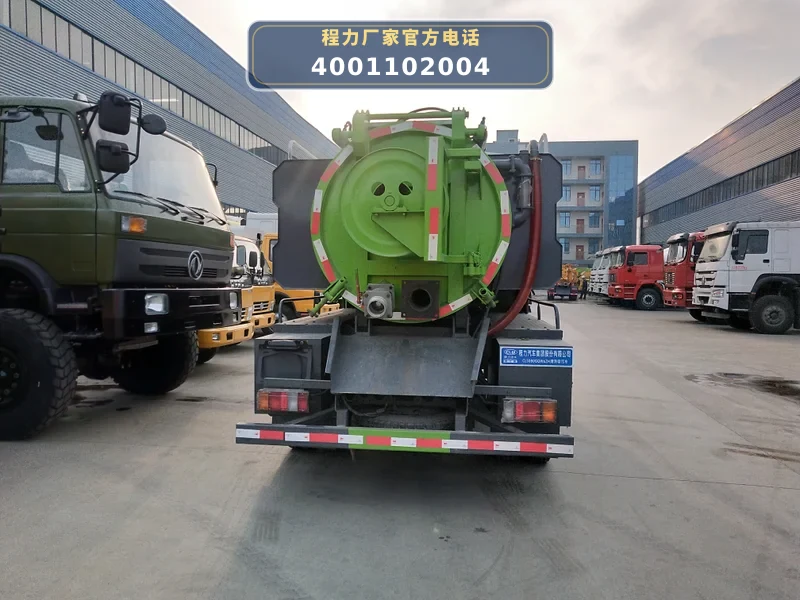

高压清洗作业时，发动机驱动取力器带动高压水泵（德国品孚170L型）工作，清水从异型清水罐（有效容积2.98m³）经管路输送至后部高压卷盘，通过19号60米高压管和组合喷头（10个喷头一套）喷出高压水流，用于疏通管道、清洗路面等。清水罐为异型罐体，外形尺寸676.5×960.6×2600mm，罐体壁厚4.0mm，材质Q235碳钢。

真空吸污作业时，发动机驱动取力器带动山东SK-9水循环真空泵，在污水罐（有效容积3.73m³，直段长×直径3450×1200mm）内产生负压，通过吸污管（10米）将液态污物吸入罐内。污水罐顶部装有防溢阀，真空泵进气口设有两道不锈钢过滤网防止污物进入泵体。两罐独立且不能同时满载，清洗时用清水罐，吸污时用污水罐。罐体带举升功能，便于卸料。

06 / 适用作业场景

• 市政管道疏通与清洗：利用高压水泵（170L/min）和60米高压管，可对城市排水管道、雨水井、检查井进行高压冲洗，清除堵塞物。清水罐有效容积2.98m³，满足单次作业用水需求。
• 化粪池与污水池清理：通过真空吸污泵（SK-9水循环泵）和10米吸污管，将化粪池、隔油池、污水井中的液态污物吸入污水罐（有效容积3.73m³），罐体带举升功能便于倾倒。
• 路面清洗与环卫保洁：车辆配备高压喷头，可对广场、停车场、厂区路面进行高压清洗，去除油污、泥渍。整车外形尺寸5990×2130×2660mm，机动灵活，适合狭窄街道作业。
• 应急抢险与排污：在暴雨积水、管道爆裂等紧急情况下，可快速切换至吸污模式，抽排积水或污物。底盘搭载五十铃发动机，动力可靠，适应复杂工况。

07 / 产品核心优势

• 1. 双系统集成设计，一车多用：集高压清洗与真空吸污于一体，清水罐（2.98m³）和污水罐（3.73m³）独立配置，可分别完成清洗和吸污作业，减少车辆投入，提高利用率。
• 2. 优质底盘，动力强劲：采用庆铃五十铃QL1080BUHACY底盘，搭载4KH1CN6HB/4KH1CN6LB发动机（97/88kW），国六排放，轴距3365mm，前桥3吨后桥5吨，承载能力强，行驶稳定。
• 3. 高效泵组，作业性能可靠：高压泵采用德国品孚170L型，流量大；真空泵采用山东SK-9水循环泵，精密度高、吸力大。真空泵进气口设有两道不锈钢过滤网，防止污物进入泵体，延长使用寿命。
• 4. 罐体材质优良，结构合理：罐体采用武钢优质碳钢Q235制作，污水罐壁厚5mm，清水罐壁厚4mm，罐体内部设计防浪板，行驶稳定性好。罐体带举升功能，卸料方便。
• 5. 操作便捷，安全附件齐全：操作系统集中在操作箱内，排列整齐并附有操作说明。配备防溢阀、过滤网、排水阀等安全附件，后高压卷盘采用三角式双插栓固定，稳定可靠。

08 / 操作与保养

• 1. 作业前检查：检查取力器、高压水泵（品孚170L）、真空泵（SK-9）的润滑油位及传动皮带松紧度；检查各管路接头、阀门密封性；确认清水罐和污水罐内无杂物。
• 2. 高压清洗系统维护：每次作业后，用清水冲洗高压泵、管路及喷头，防止残留物堵塞。定期检查高压卷盘（三角式双插栓固定）的转动灵活性，润滑卷盘轴承。
• 3. 真空吸污系统维护：检查真空泵排水阀是否正常，清理进气口两道不锈钢过滤网上的污物。定期更换水循环泵的循环水，保持水质清洁。防溢阀需定期测试灵敏度。
• 4. 罐体与管路保养：污水罐（壁厚5mm）和清水罐（壁厚4mm）为碳钢Q235材质，定期检查罐体有无腐蚀、焊缝开裂。各球阀（消防栓式进水口）操作后应关闭到位，防止泄漏。
• 5. 底盘与取力器保养：按庆铃五十铃底盘保养手册进行发动机、变速箱、后桥的定期保养。取力器与底盘变速箱连接，注意检查取力器齿轮油及密封件。
