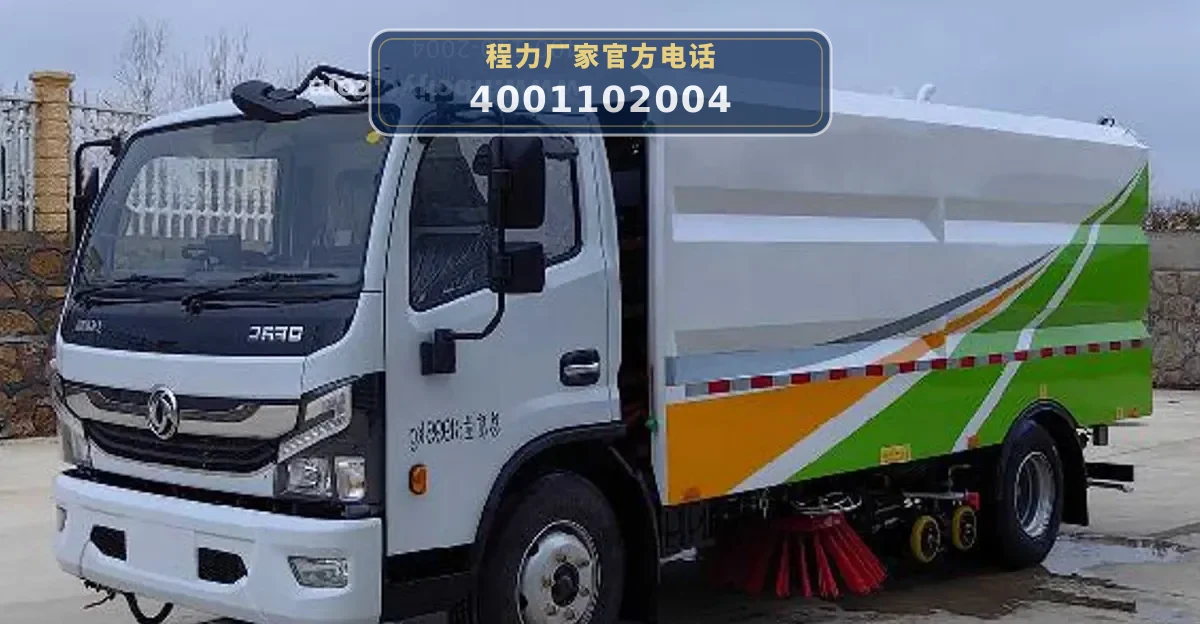

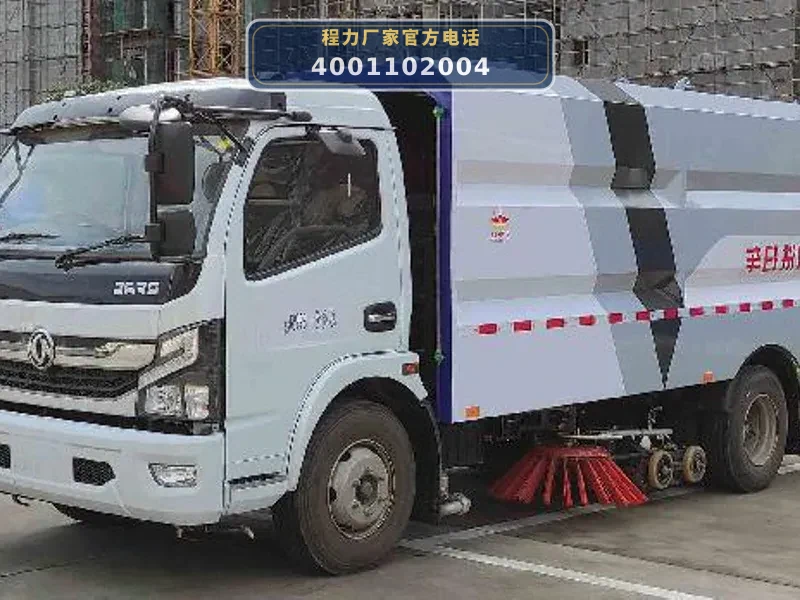

CL5090TXSBEV型纯电动洗扫车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

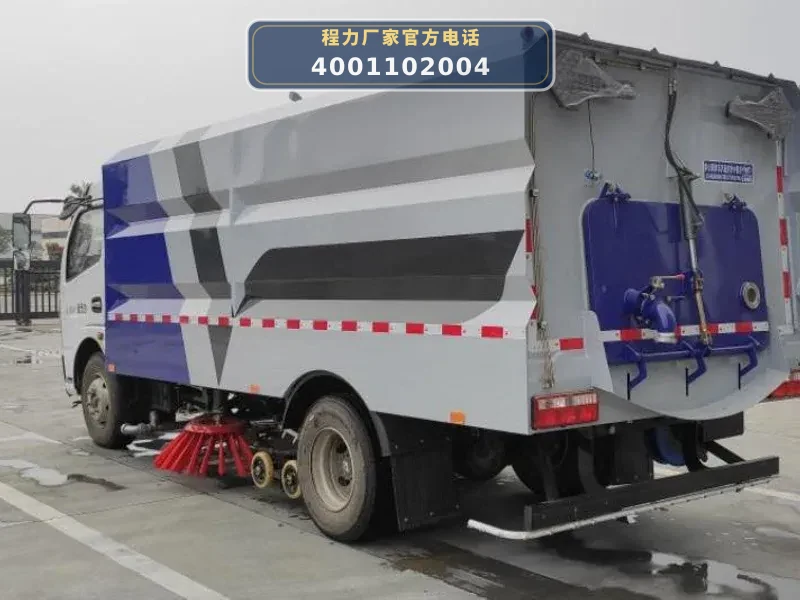

CL5090TXSBEV型纯电动洗扫车的作业流程围绕路面洗扫和清扫展开。底盘采用东风汽车公司EQ1090KACEV型纯电动二类底盘，总质量8995kg，轴距3800mm。上装由垃圾箱、风机、吸嘴装置、清扫装置、高压清洗系统、液压系统、电控系统等模块构成。

清扫作业时，上装电机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转，将两侧垃圾扫至洗扫车下方、吸嘴前方。风机使垃圾箱、吸管和吸嘴组成的风道产生高速气流，垃圾在气流作用下被吸入吸嘴并进入垃圾箱。洗扫作业时，上装电机同时驱动高压水泵，将清水箱的水加压至10MPa，通过吸嘴内喷水杆和左、右喷水杆上的不锈钢扇形喷嘴形成总宽不小于3.0m的U形水刀冲洗路面，污水被吸回垃圾箱。

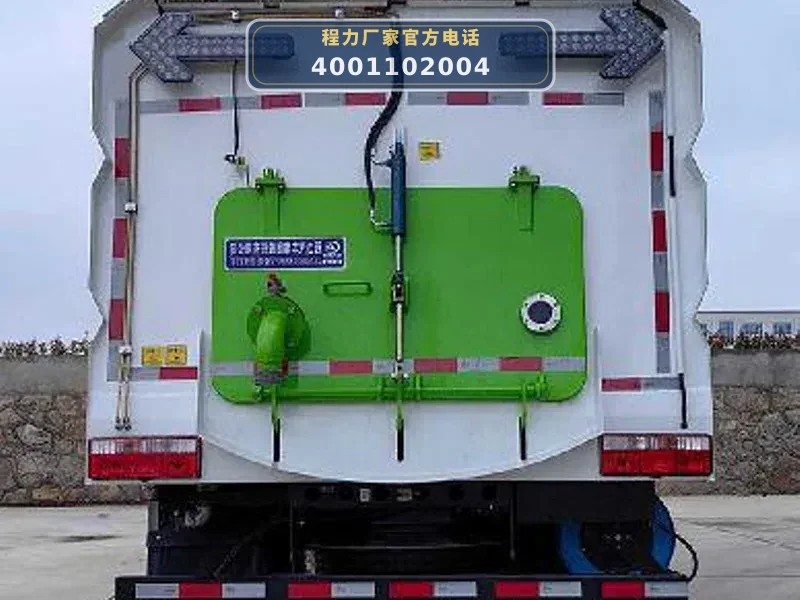

此外，车辆还具备路沿和路沿石立面洗刷功能（利用左或右立扫及路沿石清洗喷嘴）、后喷雾降尘功能（通过垃圾箱下方喷雾喷杆）以及低压冲洗功能（利用离心水泵作洒水车用）。所有作业模式可通过电控系统的一键启动作业和一键停止作业功能组合配置。

06 / 适用作业场景

• 城市主干道及次干道洗扫：凭借3m³清水箱和5m³垃圾箱，以及2.8m洗扫宽度和60000m³/h最大清扫能力，适用于城市主干道、次干道的日常洗扫作业，可有效清除路面灰尘、落叶、砂石等垃圾。
• 路沿与路缘石立面清洗：利用左或右立扫及路沿石清洗喷嘴，可对路沿和路缘石立面进行洗刷，解决传统清扫车难以清理路沿死角的问题。
• 广场、厂区及园区清洁：整车尺寸6750×2220×2660mm，轴距3800mm，机动灵活，适合广场、厂区、学校、公园等场所的清扫和洗扫作业。
• 喷雾降尘与低压冲洗：后喷雾功能可进行喷雾降尘，低压冲洗功能可作洒水车使用，适用于工地周边、煤场等扬尘区域的降尘及路面冲洗。

07 / 产品核心优势

• 1. 纯电动零排放，节能环保：采用东风EQ1090KACEV纯电动底盘，搭载磷酸铁锂电池（电量144.86kWh），零排放，符合环保要求。优化风机性能和风道系统，作业续航可提升约20%。
• 2. 智能电控系统，操作便捷：采用“显示屏+控制器+CAN总线操作面板”控制模式，7.0寸触摸中控屏可监控传感器状态、故障代码及电参数，具备一键启停作业功能，所有作业模式可任意组合。
• 3. 高效清扫与清洗能力：清扫效率≥95%，最大吸入粒度110mm，洗扫宽度2.8m，高压清洗压力10MPa，水泵流量115L/min，可高效完成路面洗扫作业。
• 4. 核心部件质量可靠：高压水泵、溢流阀、卸荷阀等采用国际知名品牌；液压系统采用台湾北部精机叠加阀组；风机为定制开发的5.3号离心风机，流量大于5800m³/h，全压大于6600Pa。
• 5. 安全配置齐全：具备垃圾箱举升安全保护、安全棒、低水位报警、倒车自动停止作业等安全装置，保障操作人员和设备安全。

08 / 操作与保养

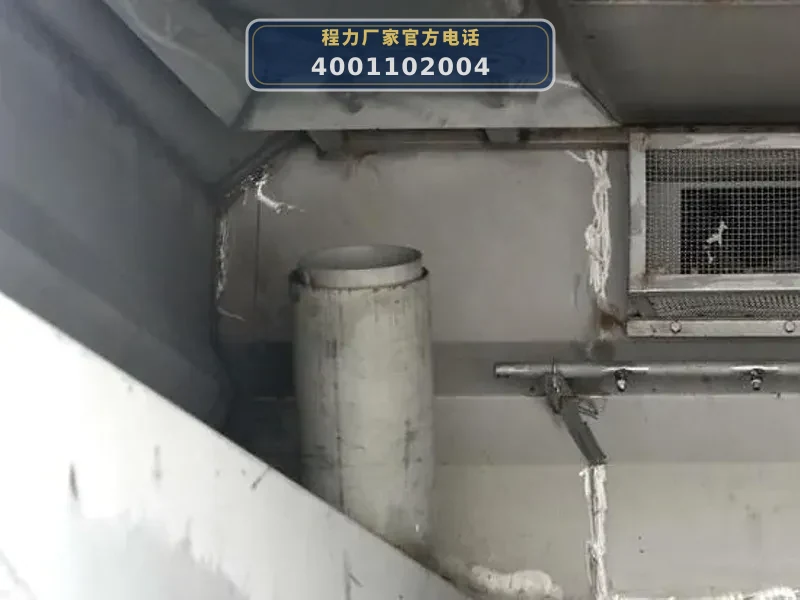

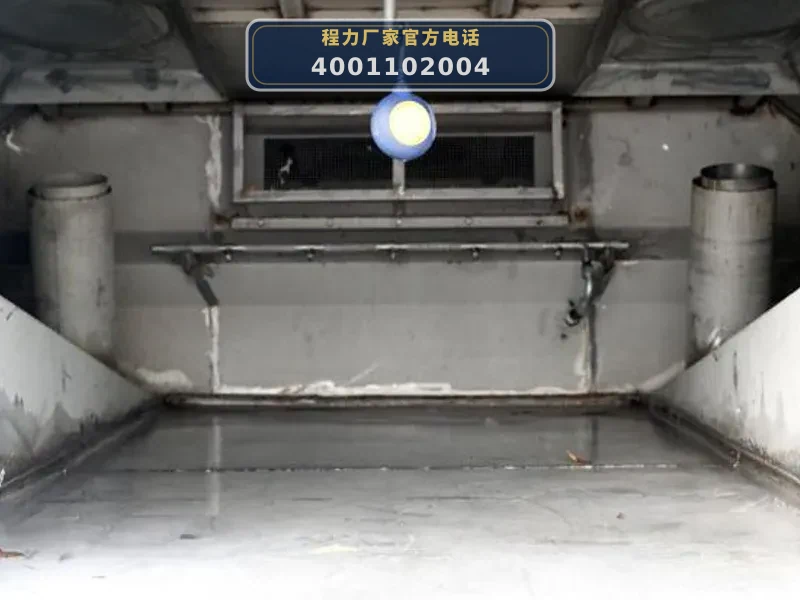

• 1. 垃圾箱与污水箱维护：作业后应及时清理垃圾箱，检查304不锈钢箱体有无破损；污水箱内防溢满报警装置需定期测试，高压自洁装置在倾倒垃圾后使用，清洗污水箱内部。
• 2. 风机与吸嘴检查：定期检查5.3号离心风机的皮带张紧度及轴承润滑情况；吸嘴装置采用中置全浮动式双吸口，需检查吸口直径180mm处有无堵塞，弹簧悬浮机构是否灵活。

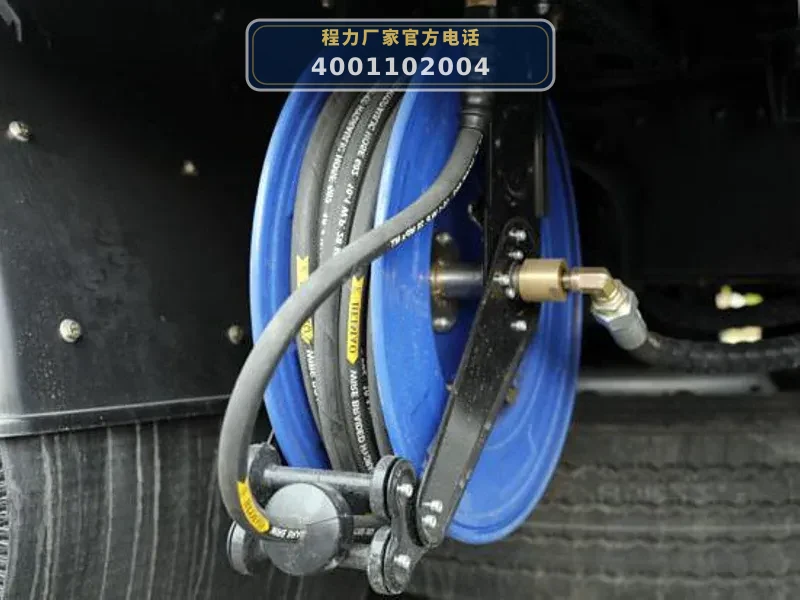

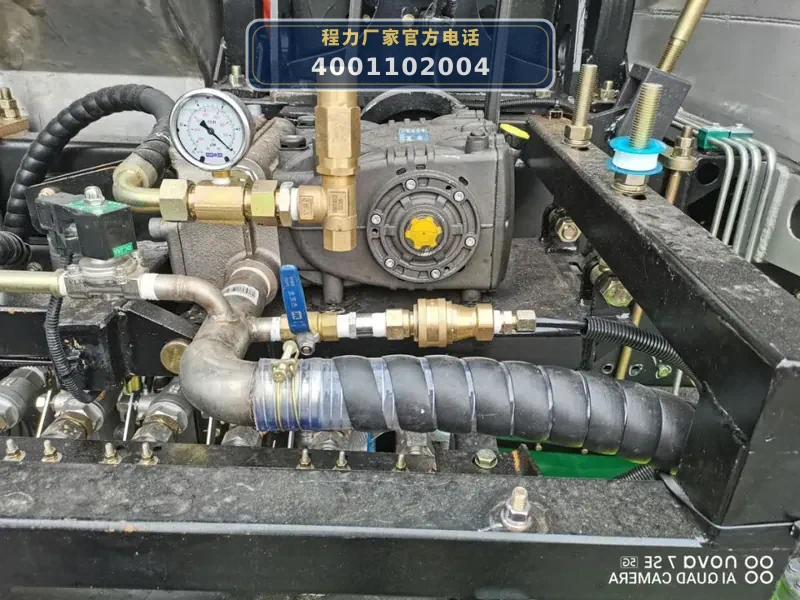

• 3. 高压清洗系统保养：检查柱塞泵及气动离合器工作状态，高压管路及喷嘴有无泄漏；侧后部自动卷绕冲洗卷盘（配20m高压软管）使用后应清洁并盘好。
• 4. 液压系统维护：检查液压油箱容量60L，油温不超过60°C；定期更换液压油滤芯；手动泵在系统故障时用于应急操作，需保持可用。

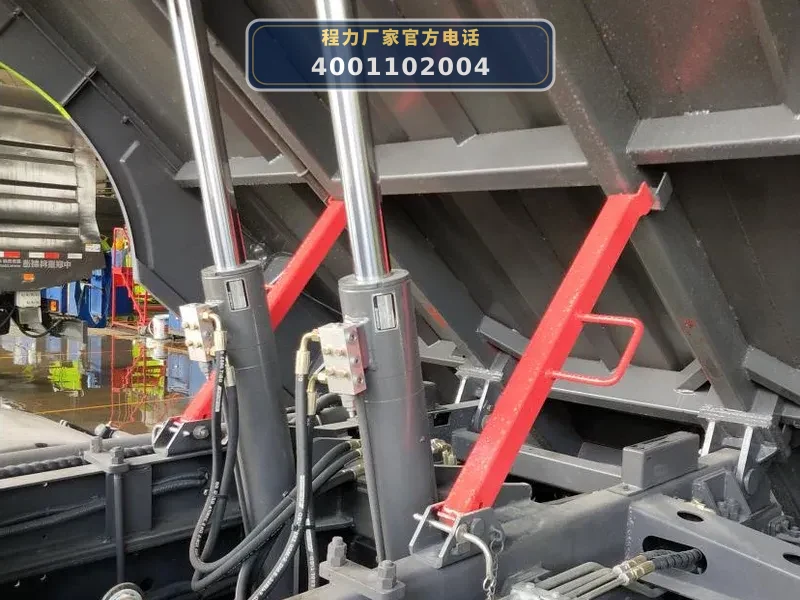

• 5. 电控系统与安全装置：中控屏及尾部操作面板需保持清洁干燥；安全棒在维修时必须放下，否则系统禁止垃圾箱回位；低水位传感器应定期测试报警功能。
