CL5120GQX6HQ型下水道疏通清洗车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

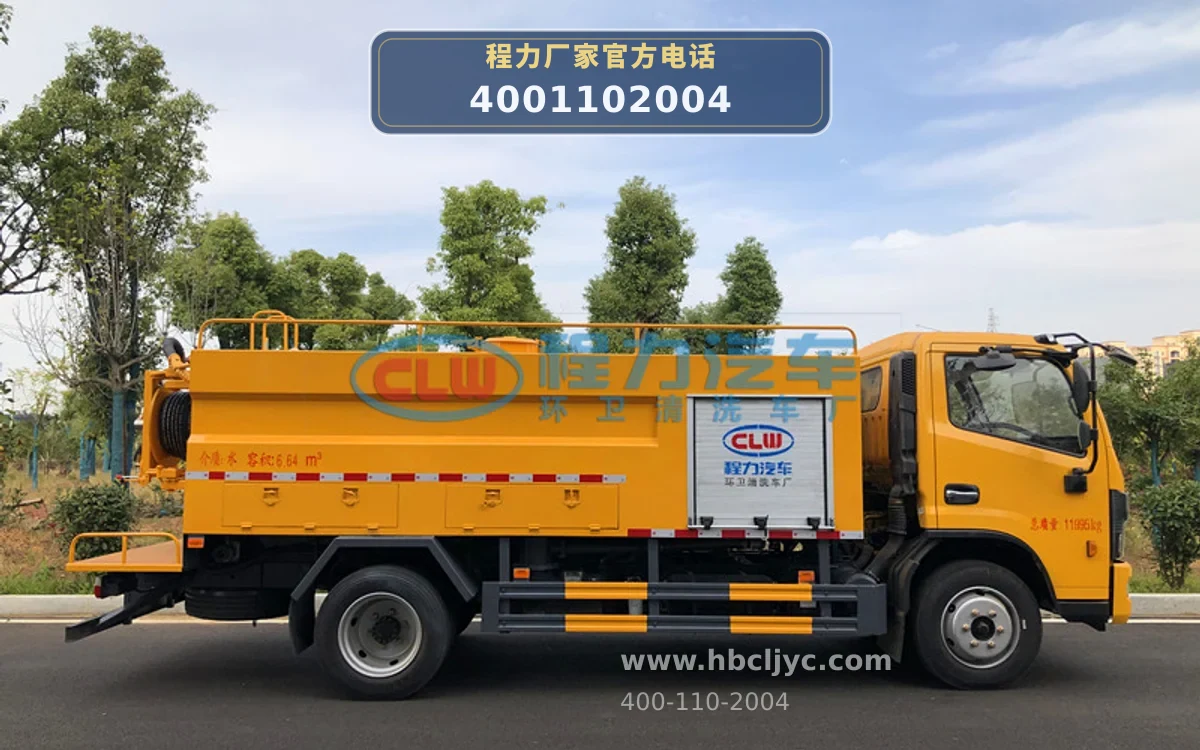

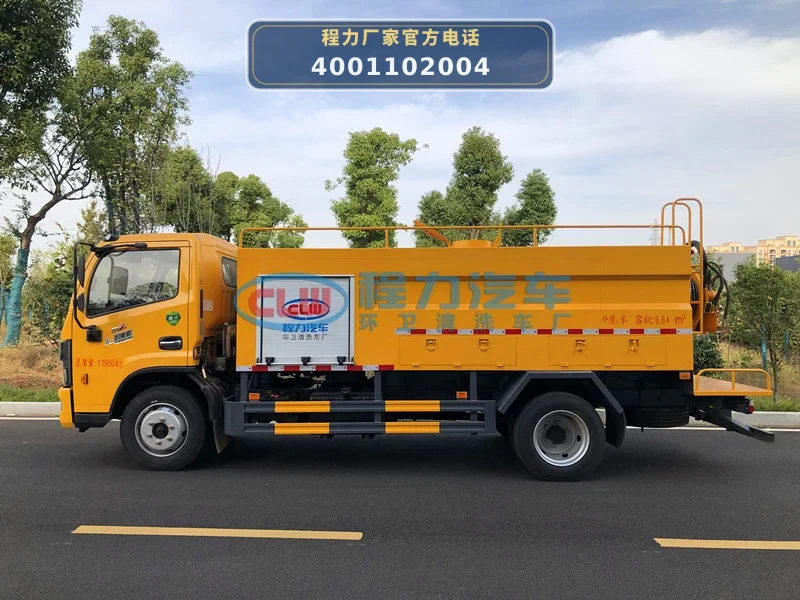

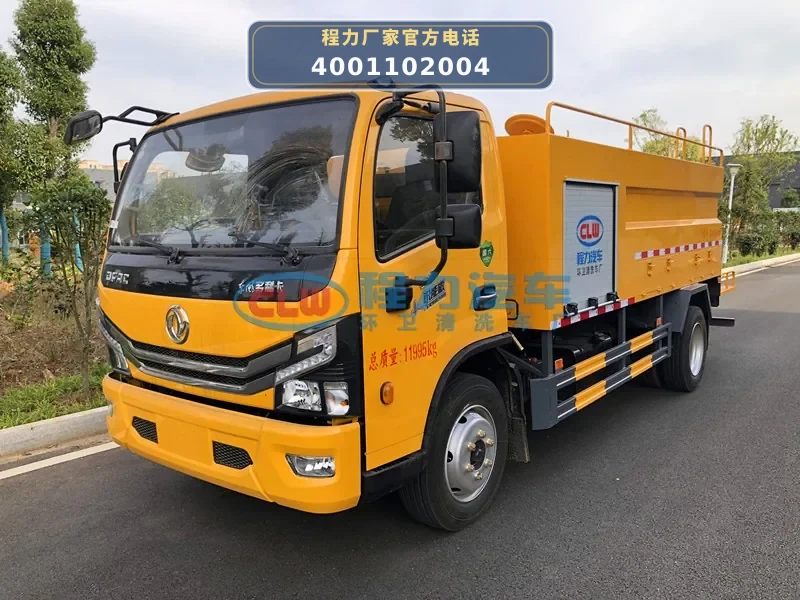

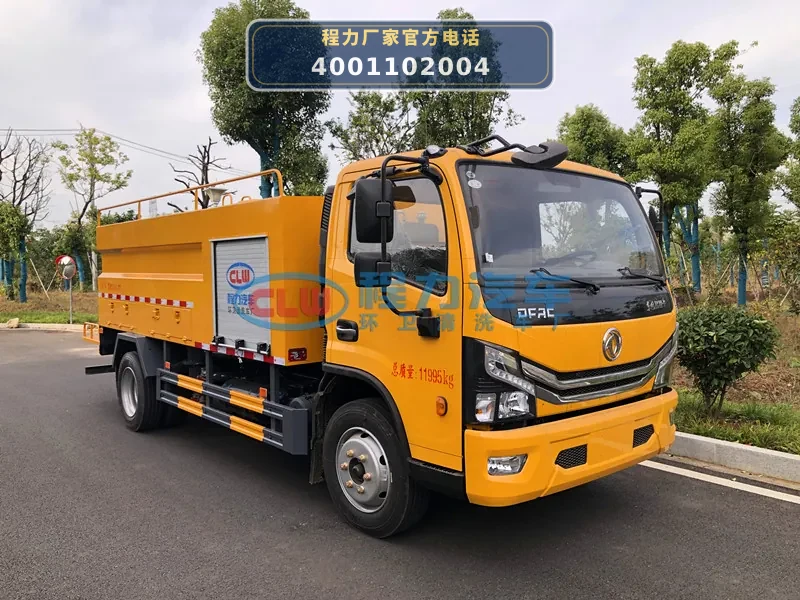

CL5120GQX6HQ型下水道疏通清洗车以东风多利卡EQ1125SJ8CDC底盘为动力平台，搭载玉柴YCY30165-60发动机（功率121kW），通过取力器驱动夹心取力器，带动天津双耀高压泵（流量215L/min，压力22MPa）工作。高压泵将罐体内的水转化为高压低流速水流，经高压管路输送至后部高压卷盘上的高压软管，最终从喷嘴高速喷出，实现下水道疏通和清洗。

整车总质量11995kg，罐体总容量6.64立方米（有效容积6.33立方米），罐体采用武钢优质钢板焊接，内部设有防浪板。作业时，高压泵从罐体吸水，经过自主研发的大过滤器过滤杂质后加压，高压水通过卷盘上的19mm高压管（标配60米）到达喷头。喷头产生的反冲力推动软管前进，同时高压水流切割、冲刷管道内壁的堵塞物和污垢，污水和杂质随水流排入检查井或收集装置。

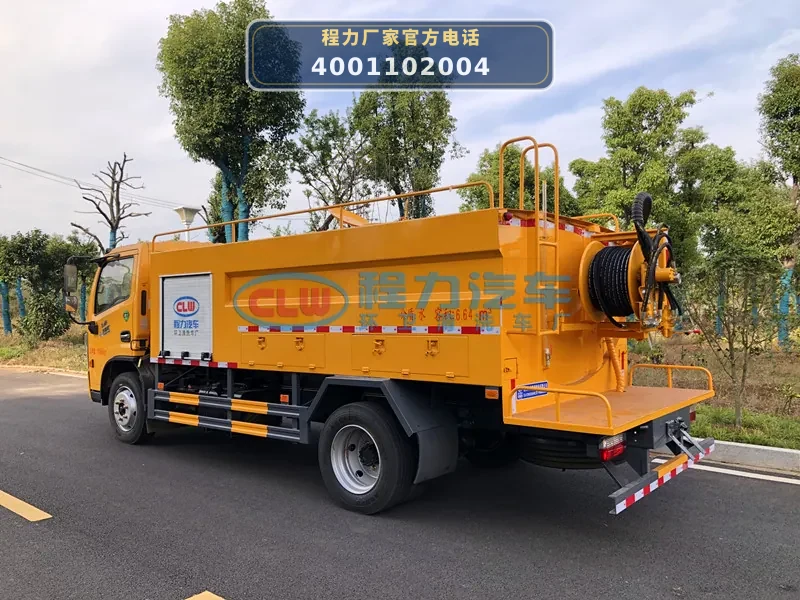

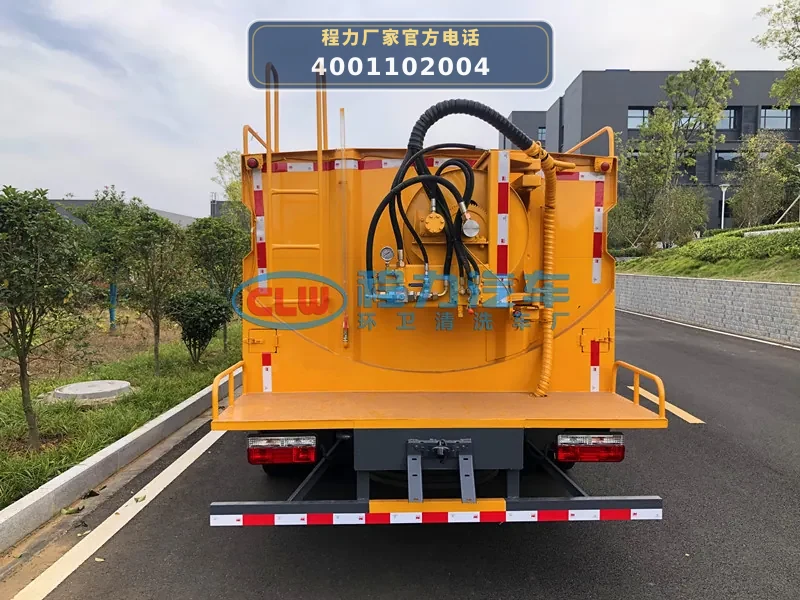

后高压卷盘可160°旋转并带定位，液压控制收放管，卷盘带淋管功能，可在收管时冲洗高压管外壁。操作系统集中在卷盘附近，便于单人操作。冬季可通过气吹水功能将高压泵和管路内的水排空，防止冻裂。

06 / 适用作业场景

• 城市下水道疏通：适用于城市主次干道、小区、园区等区域的下水道、雨水管、污水管的疏通清洗，利用高压水射流清除管道内壁的淤泥、油脂、杂物等堵塞物。
• 管道清洗与养护：可对直径较小的管道（如排水支管）进行定期清洗养护，防止结垢和堵塞，延长管道使用寿命。标配10个组合喷头和2个鹦鹉喷头，适应不同管径和堵塞类型。
• 应急疏通作业：在雨季或突发管道堵塞时，可快速到达现场进行应急疏通，减少内涝和污水外溢风险。车辆外形尺寸6920×2350×2710mm，机动灵活，适合城市狭窄道路通行。
• 市政环卫综合清洗：除下水道疏通外，也可用于清洗路面、路沿、桥梁护栏等市政设施，通过更换喷头或调整压力实现多种清洗模式。

07 / 产品核心优势

• 1. 大容积罐体，作业时间长：罐体总容量6.64立方米（有效容积6.33立方米），相比同级车型容积更大，减少加水频次，提升连续作业效率。
• 2. 高性能高压泵，疏通能力强：配备天津双耀高压泵，流量215L/min，压力22MPa，可产生强劲水射流，有效切割和冲刷管道内壁顽固堵塞物。
• 3. 人性化操作设计，节省人力：后高压卷盘可160°旋转并带定位，液压控制收放管，操作集中在卷盘附近，单人即可完成作业。卷盘带淋管功能，收管时自动冲洗高压管外壁。
• 4. 冬季防冻设计，适应性强：配备气吹水功能，冬季可将高压泵和管路内的水排空，防止低温冻裂设备，延长使用寿命。
• 5. 免拆洗过滤器，维护便捷：自主研发大过滤器（免拆洗型），无需频繁拆洗过滤网，减少维护工作量，提高作业效率。

08 / 操作与保养

• 1. 高压泵及过滤系统：作业前检查高压泵润滑油位和管路连接，确认大过滤器无堵塞。冬季作业后必须使用气吹水功能排空泵体和管路积水，防止冻裂。
• 2. 高压卷盘及管路：定期检查高压软管（19mm，标配60米）有无磨损、鼓包或泄漏，收放管时避免硬拉。卷盘旋转部位每月加注润滑脂，确保转动灵活。
• 3. 罐体及阀门：罐体进水口为球阀式消防栓，操作轻缓以防冲击。定期检查水位量管和低水位排水功能，罐体内部防浪板应无松动。
• 4. 液压系统：检查液压油位和管路接头，液压收放管动作应平稳无卡滞。液压管路重要部分采用高强度钢管，注意防护避免磕碰。
• 5. 电气及控制系统：操作系统面板应保持清洁干燥，各按钮和指示灯功能正常。定期检查取力器电磁阀和线路连接，确保取力器接合顺畅。
