CL5120TSY6BZ型东风天锦宿营车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

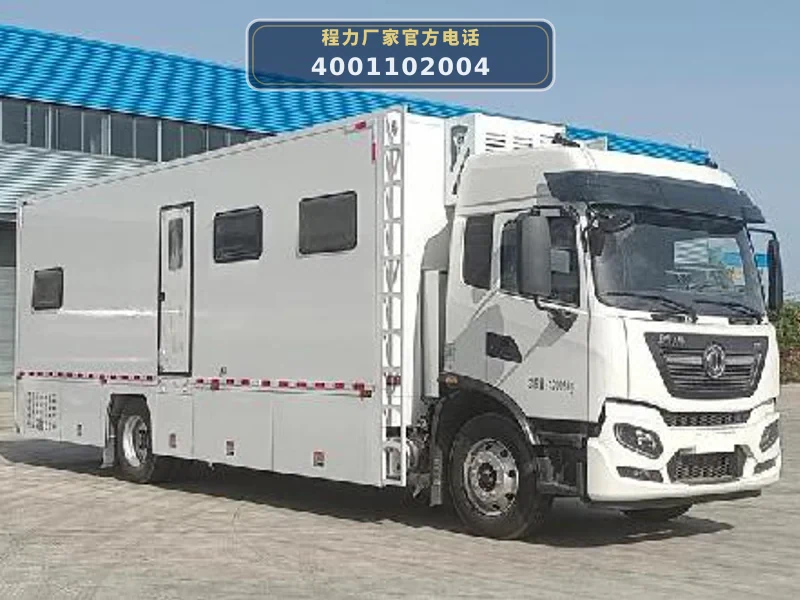

CL5120TSY6BZ型宿营车以东风天锦DFH5160XXYE6底盘为动力平台，搭载DDi50E190-60（147kW）、D4.0NS6B185（136kW）或DDi47E225-60（166kW）柴油发动机，总质量12005kg，轴距5800mm。整车通过底盘取力器或独立发电机组为车载设备提供动力。

宿营车作业流程分为驻车展开和日常使用两个阶段。驻车后，通过液压或手动抽拉梯展开出入门，打开外推窗和通风天窗实现自然通风。配电系统由8kW柴油静音发电机或外接市电经双电源自动转换器供电，经2kW充电逆变一体机为蓄电池（200Ah×2）充电，并驱动2匹空调（2台）、5kW暖风机、液晶电视及照明设备。水路系统通过水泵从500L不锈钢净水箱取水，供卫浴间、洗漱使用，废水排入200L不锈钢污水箱。

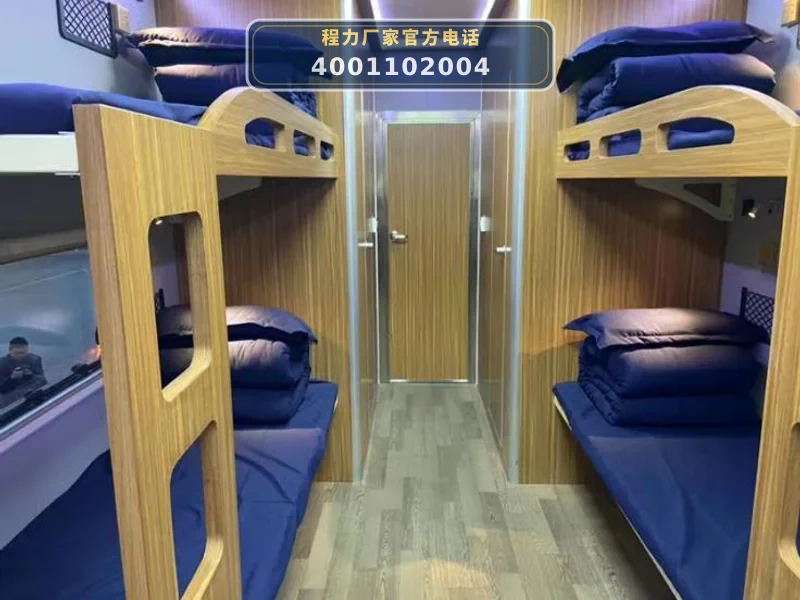

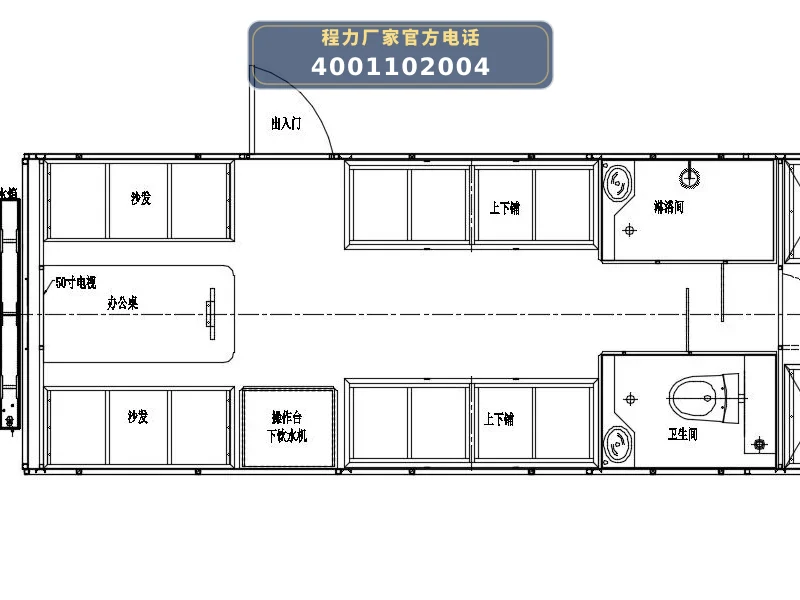

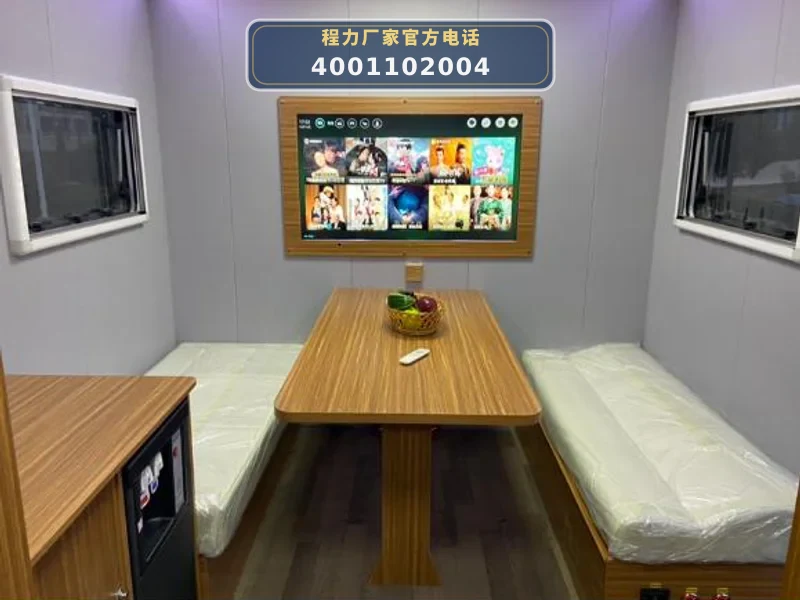

整车布局为前部会议区（4人座+2套上下铺）、中部独立卫浴间、后部独立单间（2个单人床+衣柜），共6个床铺。厢体采用焊接整体框架，外蒙2.0mm铝板，内饰为高档内饰板局部软包，地板为木质复合地板。选装360全景行车记录仪、车载电台、警灯、充电充气装置等辅助系统，并配备防雷接地系统和避雷针，确保野外作业安全。

06 / 适用作业场景

• 野外应急救援宿营保障：适用于消防、应急管理部门在灾害现场为救援人员提供6人住宿、洗漱、会议等后勤保障，厢体顶部封闭不可开启，可抵御恶劣天气。
• 野外勘探与施工营地：地质勘探、石油开采等野外作业团队可依托该车快速建立临时营地，配备独立卫浴间、空调、暖风机，提升野外生活质量。
• 军事训练与拉练保障：军队野外训练时作为移动宿营单元，6人床铺布局满足班组住宿需求，选装车载电台、警灯等军用通信与警示设备。
• 大型活动应急后援：赛事、展会等大型活动期间，为安保、医疗等应急人员提供临时休息、洗漱场所，500L净水箱和8kW发电机保障长时间独立运行。
• 电力/通信线路抢修后勤：电力、通信部门在偏远地区抢修作业时，该车可提供住宿、餐饮准备空间，选装充电充气装置为工具设备补充能源。

07 / 产品核心优势

• 1. 东风天锦成熟底盘，动力可选范围广：基于东风天锦DFH5160XXYE6底盘，轴距5800mm，总质量12005kg，提供DDi50E190-60（147kW）、D4.0NS6B185（136kW）、DDi47E225-60（166kW）三种发动机选择，满足不同动力需求。
• 2. 6人独立宿营布局，功能分区合理：前部会议区（4人座+2套上下铺）、中部独立卫浴间、后部独立单间（2个单人床+衣柜），共6个床铺，配备床头柜、置物框，空间利用率高。
• 3. 大容量水电系统，独立保障能力强：配备500L不锈钢净水箱、200L不锈钢污水箱、8kW柴油静音发电机、2kW充电逆变一体机、200Ah×2蓄电池，可长时间脱离市电运行。
• 4. 全车环保防火材料，安全等级高：改装材料通过CCC认证，采用无苯胶、铝板外蒙皮、铝合金花纹板顶平台，全车防火材料，车厢骨架有限元分析确保顶部负载2吨及侧碰撞负载1.5吨时变形量合规。
• 5. 丰富的选装配置，适应多种任务：可选装360全景行车记录仪、车载电台、警灯、充电充气装置、限速装置（89km/h）等，公告已备案，可合法上路。

08 / 操作与保养

• 1. 发电机组与配电系统：每日使用前检查8kW柴油静音发电机机油、燃油、冷却液液位，启动后观察电压频率是否稳定。配电柜内双电源自动转换器需每月测试切换功能，充电逆变一体机散热风扇应无异常。
• 2. 水路系统：使用前确认500L净水箱和200L污水箱液位，水泵启动后检查管路有无渗漏。每月清洗净水箱并消毒，污水箱定期排放并冲洗。冬季需排空管路防冻。
• 3. 空调与暖风机：2匹空调和5kW暖风机滤网每两周清洗一次，检查制冷剂压力及暖风机燃烧室积碳。长期停放时应每月运行10分钟以润滑压缩机。
• 4. 厢体与门窗：检查外蒙2.0mm铝板有无凹陷或破损，铝型材包边是否牢固。抽拉梯、出入门、外推窗的铰链和密封条每季度润滑一次，通风天窗开启顺畅。
• 5. 辅助系统：防雷接地系统每年雨季前检测接地电阻（≤4Ω），避雷针检查锈蚀。选装的360全景行车记录仪、车载电台、警灯按设备说明书维护。
• 6. 底盘常规保养：按东风天锦DFH5160XXYE6底盘保养手册进行发动机、变速箱、后桥换油，检查轮胎（9.00R20等规格）气压及磨损，ABS系统（ABS 8/J ABS/ABS-E 4S/4M）故障灯应正常。
