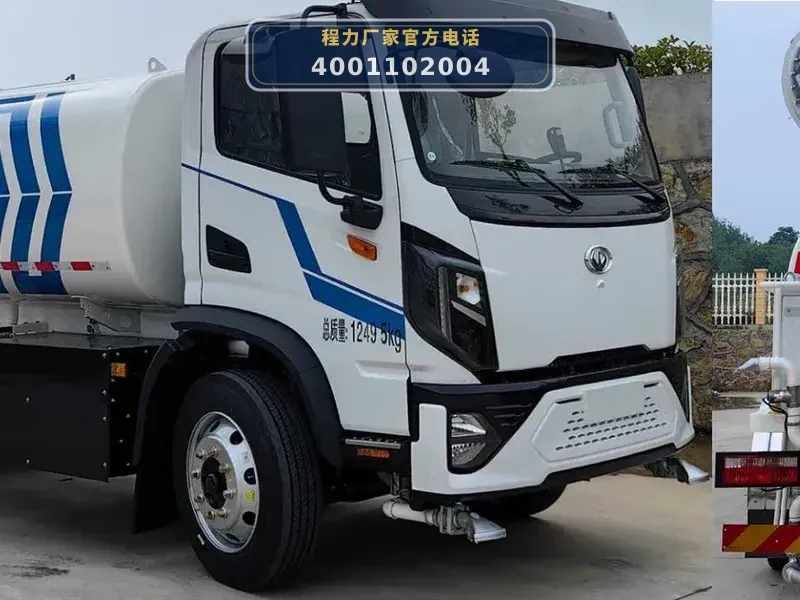

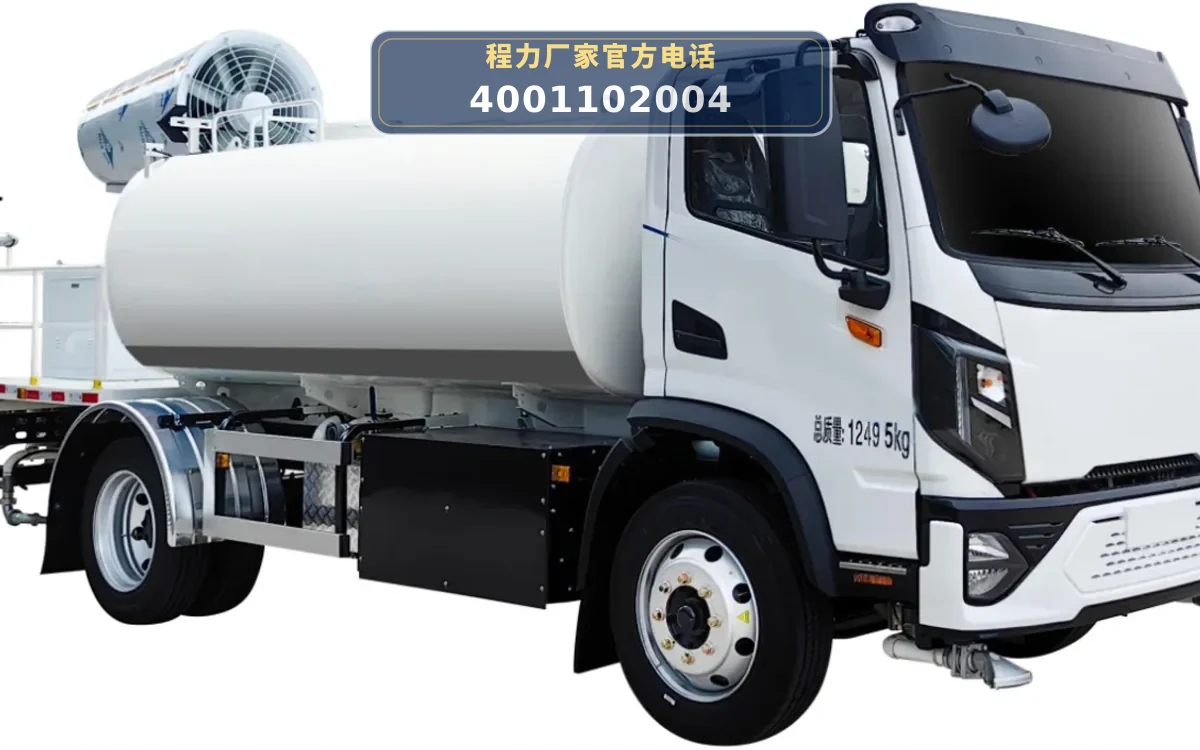

CL5122TDYBEV型纯电动多功能抑尘车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 1 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

03 / 上装配置

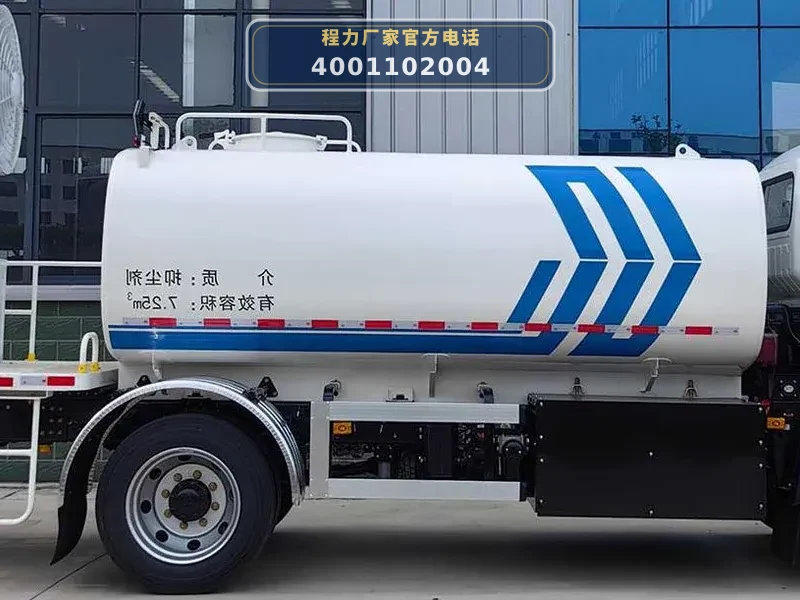

1. 罐体

水罐罐体采用优质高强度碳钢材料焊接而成，罐体尺寸：罐体长×长轴×短轴：3600×2100×1300 mm，材料强度等级不低于Q235B，筒体厚度4mm，封头厚度4mm。罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE仿真模拟试验全面分析，罐体结构设计更科学合理，装载容积更大，结构强度更优。罐体采用自动化焊接，罐体焊缝均匀一致，经久不漏。罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；罐体内部采用环保防腐漆处理，防腐防锈；高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密，防腐防锈能力更强。罐体内设置防波机构，用来减轻车辆运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的刚性。

2. 低压水泵系统

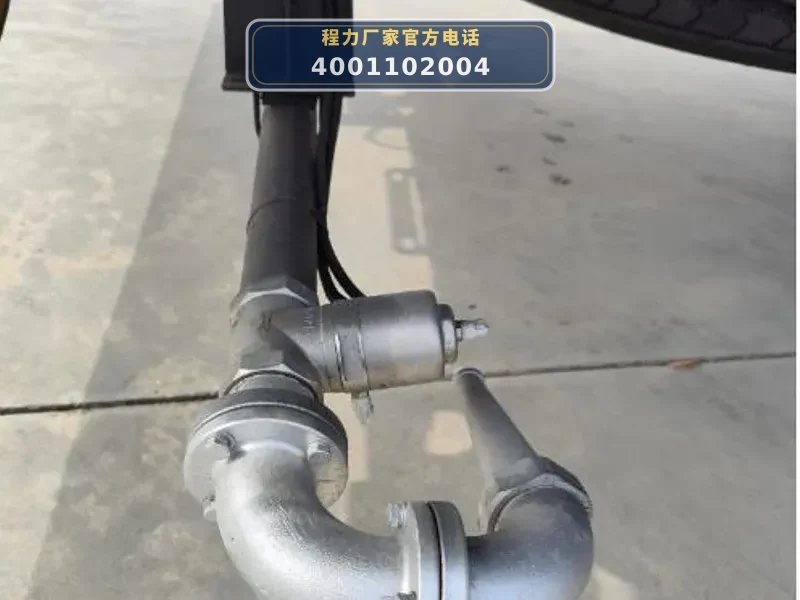

低压水泵品牌威龙/唯佳，低压水泵型号65QZ-40-45N-K-T2/65QSB-40/45ZLD，扬程45m，流量40m³/h。利用定制开发低压水泵驱动电机驱动低压水泵，产生具有一定压力的大流量水流,分别利用前鸭嘴喷嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选配），实现对道路、墙面的冲洗和应急消防等功能。

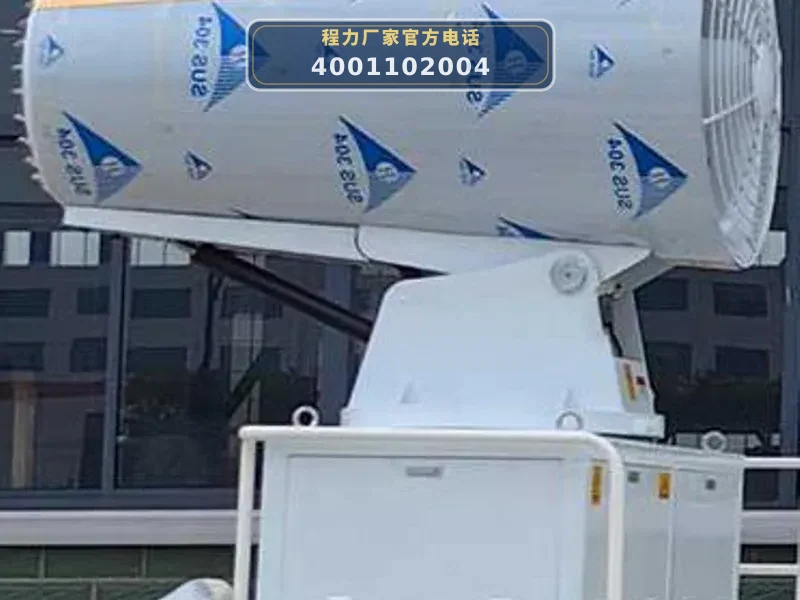

3. 雾炮机组

雾炮型号WF40-EV/WF50-EV/WF60EV（标配），静风射程40/50/60m，喷头数量16/24/42个，耗水量1.5~2/2.4-3.6/4 m³/h，旋转角度±90°，仰俯角度-10~45°/-5~50°/-10~60°，控制方式中控屏/遥控。雾炮机组结构主要由喷雾机送风主体、喷雾机底座、上下控制机构、左右旋转结构、喷雾机喷头、喷雾机风扇、喷雾机配电柜等结构组成；风机、水泵采用电机驱动，通过控制器控制；雾炮配置限位开关，上装操控系统采集雾炮限位开关信息后，由上装操控系统控制雾炮运动功能，雾炮上下升降、左右旋转可在驾驶室内手动控制，也可遥控操作。

4. 上装动力及操控系统

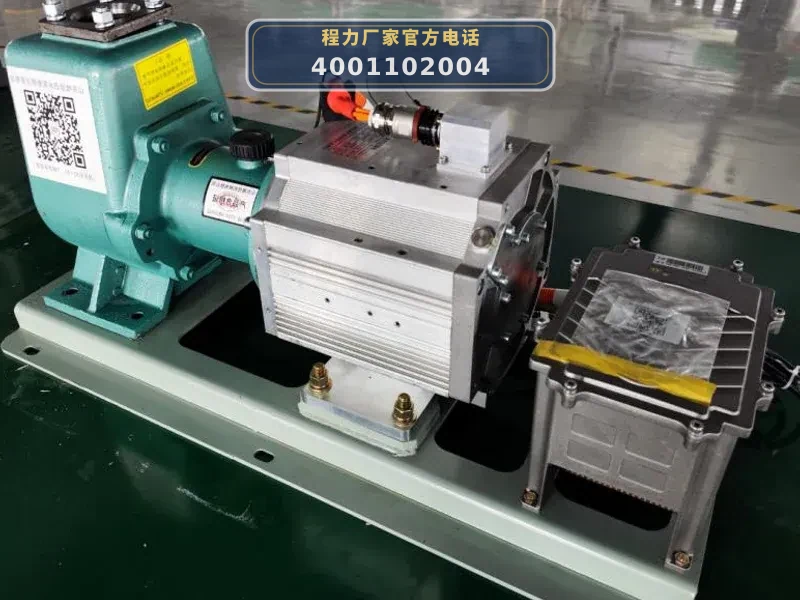

采用15kW永磁同步电机与水泵直连、电机电控集成式机组。专用工作装置系统采用CAN总线控制系统，可实时显示工作状态，并可通过旋钮实现调速控制；设置有低水位语音报警装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量。操控盒采用翘板开关+融合屏操控，操作简单、便捷，配有节能、标准、强力工作模式，可根据实际作业需求进行调整；雾炮操控配有遥控器，可通过遥控器进行上下左右操作。

5. 后平台及侧防护

后平台由底架、护栏、踏板等构成，平台外廓尺寸：2000×1750mm，空间大可放置水管、水枪等作业工具；护栏采用钢管φ32×2/Q235A制作，成型美观，护栏带防护横杆；护栏与平台连接、踏步及卷盘与大梁连接均采用螺栓连接，方便维护；上车踏板选用两级防滑踏步，踏板位于车辆左侧靠近罐体尾部处，安装位置牢固可靠。侧防护采用电池罩+铝合金横杆结构，电池罩材质:Q235,螺栓连接，外观简约、美观大方。

04 / 工信部公告

免征：否燃油：否环保：查

1.该车仅选用3800mm轴距,装备有水罐,洒水装置,雾炮等专用作业装置,用于道路抑尘作业;2.罐体总容量:7.61立方米,有效容积:7.25立方米;罐体外形尺寸(长轴×短轴×长)为:2100×1300×3600(mm);2.储能装置种类/储能装置单体生产企业/储能装置总成生产企业:磷酸铁锂蓄电池/中创新航科技集团股份有限公司/中创新航科技集团股份有限公司;3.驱动电机额定/峰值功率为:120kW/200kW;4.ABS型号/生产厂家为:VIE ABS-II/浙江万安科技股份有限公司;5.侧防护由电池罩和双横杆结构组成,材质为铝合金+Q235,螺栓连接,后下防护材质为Q235,截面尺寸:120×60mm,离地高度495mm,螺栓连接;6.该车型可选装直接供电式车载ETC装置,随底盘选装图形商标,前组合灯样式,选装雾炮横置,不同雾炮样式,前对冲,侧面花洒,选装前洒水装置样式,后洒水位置,不带后对冲,左右外壳样式,后视镜样式,后花洒,侧面洒水,轮罩样式;7.后伸量:540mm,0mm.

05 / 工作原理

CL5122TDYBEV型纯电动多功能抑尘车以程力自研CL1120JBEV底盘为动力平台，搭载磷酸铁锂电池（电量142.19kWh，标称电压618.24V），驱动电机额定/峰值功率120kW/200kW。上装由低压水泵系统、雾炮机组、罐体、上装动力及操控系统等模块构成，通过CAN总线控制系统实现作业。

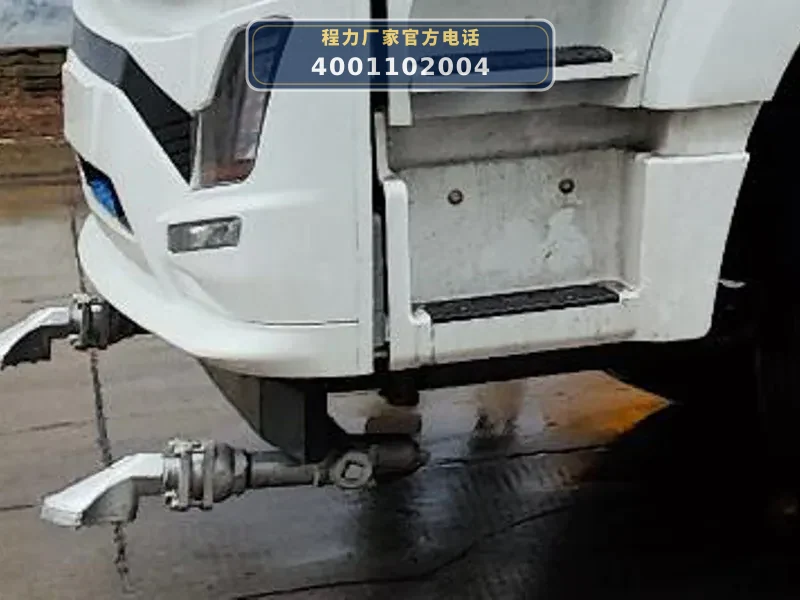

低压水泵系统：上装15kW永磁同步电机直接驱动低压水泵（威龙/唯佳，型号65QZ-40-45N-K-T2或65QSB-40/45ZLD），产生压力水流，分别通过前鸭嘴喷嘴（冲洗宽度≥10m）、对冲喷嘴（冲洗宽度≥22m）和后洒喷嘴（洒水宽度≥12m）实现路面冲洗和洒水降尘；后置绿化水炮射程≥30m，可进行远程冲洗或辅助消防。

雾炮机组：水罐内清水经离心泵、过滤器及管路输送至风筒喷雾圈，通过喷头（16/24/42个）雾化，在轴流风机高速气流作用下形成细微雾滴喷射至40-60米远（静风射程），达到降尘目的。雾炮可左右±90°旋转、上下-10°~60°仰俯，通过中控屏或遥控器控制。罐体有效容积7.25m³，采用Q235B碳钢焊接，筒体/封头厚度4mm，内设防波机构。

06 / 适用作业场景

• 城市道路抑尘降温：针对城市主干道、次干道及广场，利用雾炮机组喷射40-60米雾化水，降低空气中细颗粒物（PM2.5/PM10），同时后洒装置保持路面湿润，夏季可降温。

• 路面冲洗与洒水降尘：利用前鸭嘴（冲洗宽度≥10m）、对冲（冲洗宽度≥22m）和后洒（宽度≥12m）装置，对路面进行高压冲洗和洒水，清除道路积尘和垃圾。

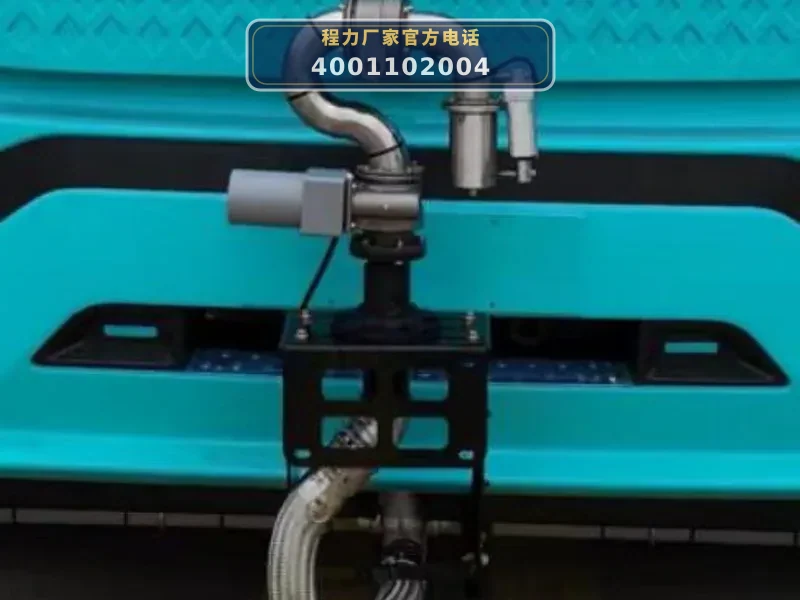

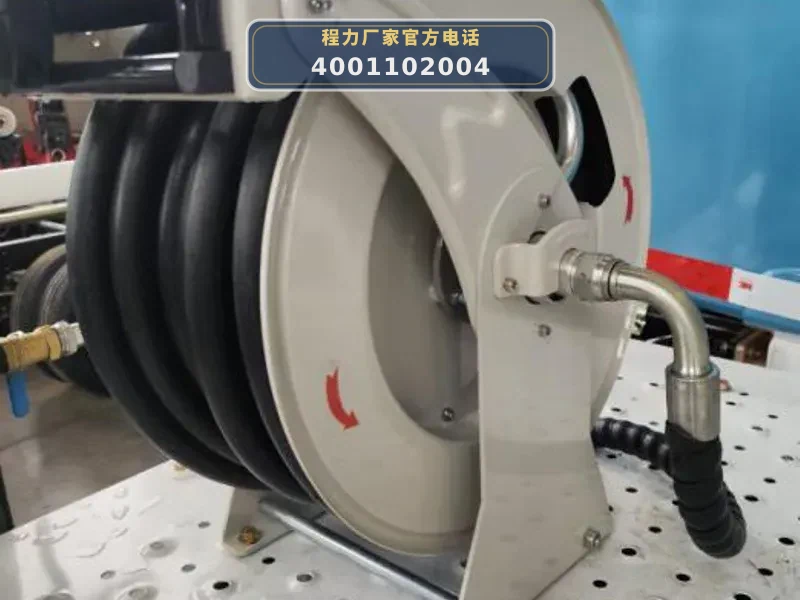

• 绿化浇灌与应急消防：后置绿化水炮射程≥30m，可对道路两侧绿化带进行浇灌；选配电子水炮（射程≥35m）或软管卷盘+手持喷枪，可用于清洗路标、广告牌或辅助消防。

• 工地及矿区扬尘治理：在建筑工地、矿区等扬尘严重区域，利用雾炮机组（60米射程）进行远距离喷雾抑尘，配合洒水功能，从根源上治理扬尘。

07 / 产品核心优势

• 1. 大容量水罐，作业续航长：水罐公告有效容积7.25m³，总容积7.61m³，为同级别行业最大，减少加水频次，提升单次作业效率。

• 2. 自研纯电动底盘，三电系统高效：采用程力自研CL1120JBEV底盘，搭载中创新航磷酸铁锂电池（142.19kWh），驱动电机额定/峰值功率120/200kW，续航270km（40km/h等速法），充电30%-80%仅需0.5小时（单枪快充）。

• 3. 多种作业模式与智能保护：具备节能、标准、强力三种作业模式，可根据工况动态调节；标配低水位报警、缺水自动停机、阀门未开保护、高转速保护等功能，保障作业安全。

• 4. 雾炮射程可选，覆盖范围广：标配WF40-EV/WF50-EV/WF60EV雾炮，静风射程40/50/60米，喷头数量16/24/42个，耗水量1.5~4m³/h，旋转角度±90°，仰俯-10°~60°，适应不同抑尘需求。

• 5. 操控便捷，冬季排水功能：采用CAN总线控制系统，融合屏+翘板开关操控，雾炮遥控操作；标配一键冬季排水功能，防止水路结冰损坏。

08 / 操作与保养

• 1. 低压水泵系统检查：作业前检查低压水泵（威龙/唯佳65QZ-40-45N-K-T2或65QSB-40/45ZLD）及驱动电机（15kW永磁同步）的紧固和润滑情况，确保管路无泄漏。

• 2. 雾炮机组维护：定期清理雾炮喷头（16/24/42个）及过滤器，检查轴流风机、配电柜及限位开关；雾炮旋转和仰俯机构需加注润滑脂。

• 3. 罐体及水路保养：罐体采用Q235B碳钢，内部涂环保防腐漆，外部电泳+烤漆；冬季使用后需开启一键排水功能，排空管路残余水。

• 4. 操控系统与安全装置：检查CAN总线控制盒、融合屏、遥控器及语音播报器；测试低水位报警、缺水自动停机、阀门未开保护等功能是否正常。

• 5. 底盘与电池系统：底盘CL1120JBEV需按周期检查轮胎（255/70R22.5 16PR）、制动系统（ABS型号VIE ABS-II）及电池组（磷酸铁锂，IP68防护）。

09 / 产品常见 FAQ

Q：CL5122TDYBEV型纯电动多功能抑尘车的公告总质量是多少？

A：公告总质量为12495kg。

Q：这款车的罐体有效容积是多少？

A：罐体公告有效容积为7.25立方米，总容积7.61立方米。

Q：CL5122TDYBEV的底盘型号是什么？

A：底盘型号为CL1120JBEV，由程力汽车集团股份有限公司生产。

Q：这款车配备哪种电池？电池电量多少？

A：储能装置为磷酸铁锂蓄电池，单体及总成生产企业均为中创新航科技集团股份有限公司，电池标称电压618.24V，标称容量230Ah，电量142.19kWh。

Q：雾炮的射程是多少？

A：雾炮静风射程有40米、50米、60米三种规格可选，对应型号WF40-EV、WF50-EV、WF60EV。

Q：该车是否有ABS？

A：公告显示该车配备ABS，型号为VIE ABS-II，生产厂家为浙江万安科技股份有限公司。

Q：CL5122TDYBEV的轮胎规格是什么？

A：轮胎规格为255/70R22.5 16PR。

Q：这款车是否免征购置税？

A：公告库中该车型免征状态标记为“否”。

Q：CL5122TDYBEV的报价是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。

Q：这款车能否上新能源牌照？

A：该车为纯电动车型，燃料种类为纯电动，符合新能源汽车定义，但具体上牌要求需按当地车管政策核验。
