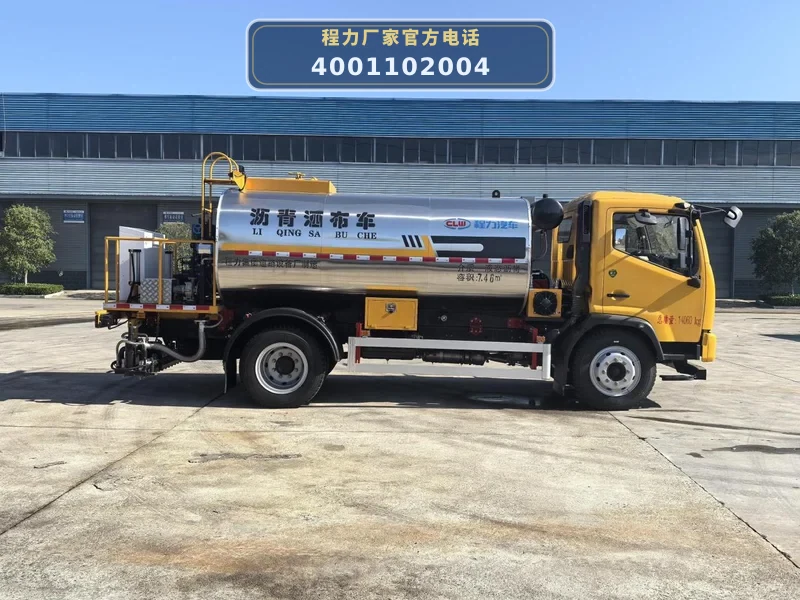

CL5140GLQ6BLS型东风8方沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5140GLQ6BLS型沥青洒布车以东风EQ1145SJ8CDC底盘为动力平台，发动机YCY30170-60（玉柴170马力）通过取力器驱动液压系统，为整车作业提供动力。总质量14060kg，轴距3800mm，确保作业稳定性。

作业时，沥青罐体（容积8m³，Q235碳钢材质，岩棉保温层，不锈钢外包）内的液态沥青经导热油循环加热至工作温度，由高粘度沥青泵QGB680（流量680L/min）泵送至喷洒系统。PLC控制系统根据车速传感器（GTS211B-N016）信号，按预设洒布量（0.2-3.5L/㎡，误差±2%）通过比例阀（CL-BLTS120.00）和气动蝶阀（CLD6H3-16C）控制34个气动沥青喷嘴一对一开闭，实现洒布宽度≤4.5m的精确喷洒。三段折叠式喷洒杆可上下调节、左右展开，避开障碍物。驾驶室内完成主要操作，尾部备用操作平台亦可控制。作业后，通过气动清洗或柴油清洗系统清洁管路。

06 / 适用作业场景

• 高等级公路沥青路面透层洒布：适用于高速公路、国省道等沥青路面底层的透层油洒布，利用8m³罐体容量和≤4.5m洒布宽度，单次作业覆盖面积大，减少补料次数。
• 防水层与粘结层施工：用于桥面、隧道等防水层及路面层间粘结层的乳化沥青或热沥青洒布，PLC控制系统确保洒布量均匀（误差±2%），提高层间结合质量。
• 市政道路养护维修：在市政道路的裂缝填补、罩面等养护作业中，利用三段折叠喷洒杆灵活避开路灯、标志牌等障碍物，适应复杂路况。
• 机场跑道与停车场沥青施工：凭借东风多利卡底盘（8.25R20轮胎）的承载能力和玉柴170马力发动机的动力输出，可胜任机场跑道、大型停车场等大面积沥青洒布任务。

07 / 产品核心优势

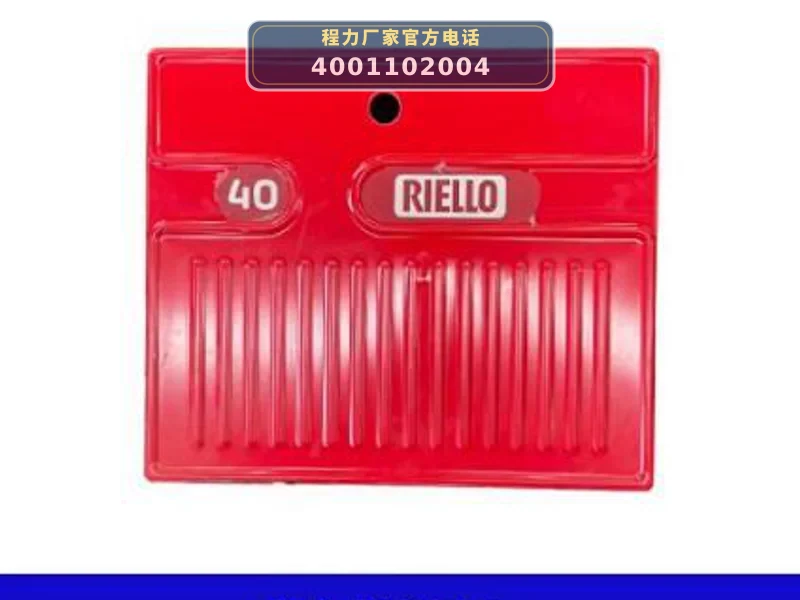

• 1. 大容量罐体与高效保温：罐体容积8m³，Q235碳钢材质，岩棉保温层厚度50mm，不锈钢外包，配合导热油循环加热系统（燃烧器G20），确保沥青长时间施工温度稳定。
• 2. 高精度洒布控制：PLC控制系统配合速度传感器（GTS211B-N016）和比例阀（CL-BLTS120.00），实现洒布量0.2-3.5L/㎡精确可调，误差±2%，一控一喷嘴设计可任意调节洒布宽度。
• 3. 强劲动力与可靠底盘：东风多利卡D7重载版底盘，玉柴170马力发动机（YCY30170-60），8档变速箱，8.25R20轮胎，总质量14060kg，额定载质量6415kg，适应重载工况。
• 4. 灵活喷洒与障碍物规避：三段折叠式喷洒杆可上下调节、左右展开，洒布宽度≤4.5m，有效避开路边障碍物，提高施工适应性。

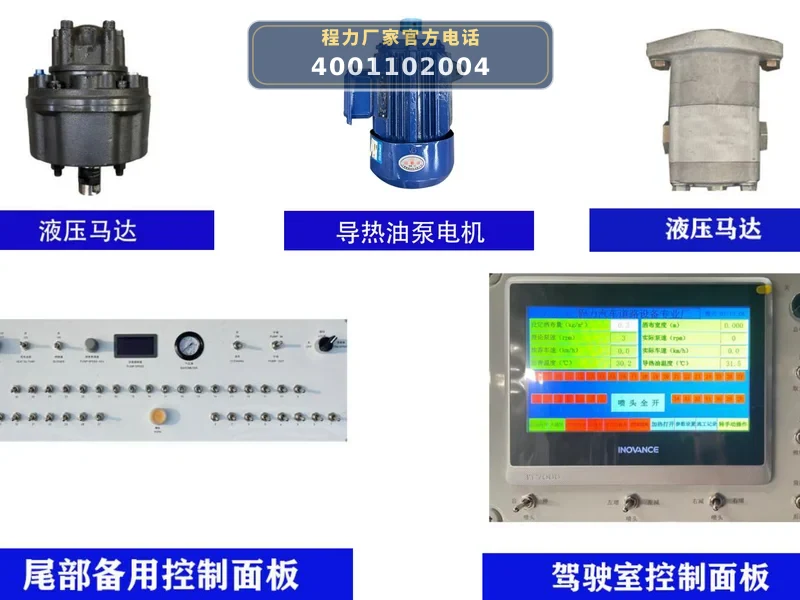

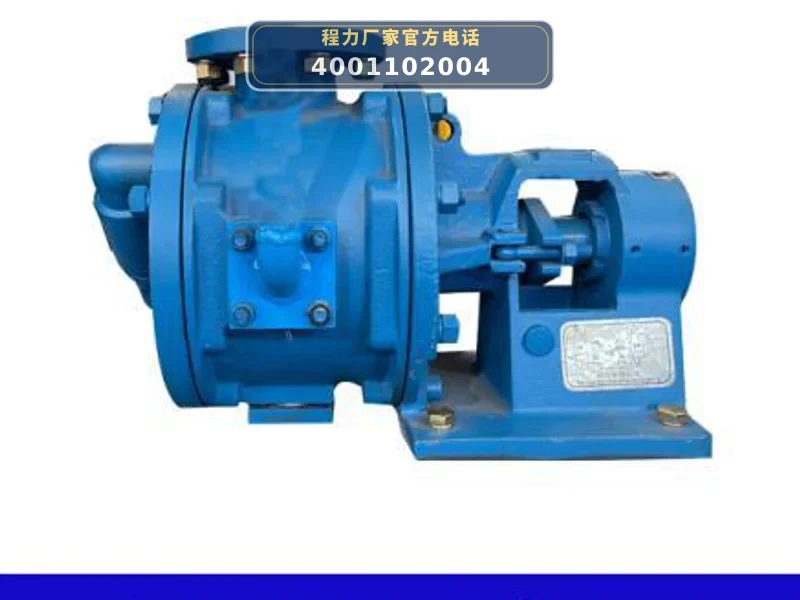

• 5. 双操作模式与自吸功能：驾驶室内完成主要操作，尾部备用操作平台亦可控制；高粘度沥青泵QGB680具备自吸功能，可将外部沥青泵入罐内，也可将罐内沥青泵出。

08 / 操作与保养

• 1. 沥青泵与管路检查：作业前检查沥青泵QGB680及管路密封性，确保无泄漏；定期清理过滤网，防止杂质堵塞喷嘴。
• 2. 导热油系统维护：检查导热油油位，确保导热油泵RY40-25-160运转正常；燃烧器G20定期清理积碳，支持加热效率。

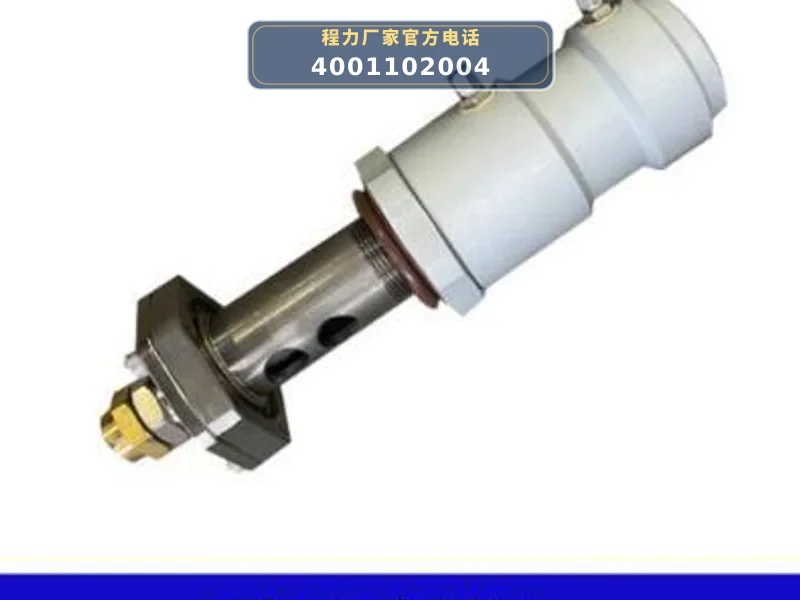

• 3. 喷嘴与喷洒杆保养：每次作业后清洗34个气动沥青喷嘴，防止沥青凝固堵塞；检查三段折叠喷洒杆铰接部位润滑情况，确保展开/折叠顺畅。
• 4. 控制系统与传感器校准：定期检查PLC控制系统接线，校准速度传感器GTS211B-N016和温度传感器WZP-230，确保洒布量精度。

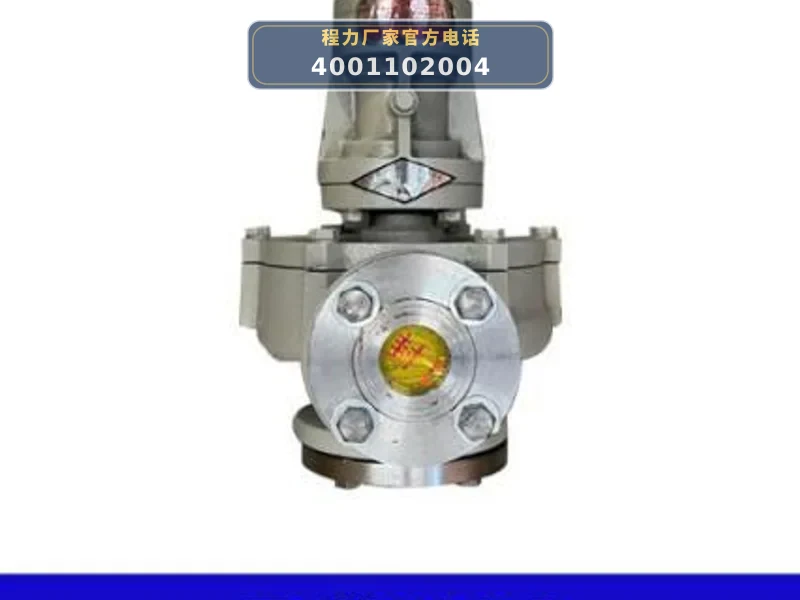

• 5. 气动系统与清洗装置：检查气动蝶阀CLD6H3-16C及气路密封性，作业后使用自带气动清洗或柴油清洗功能清洁管路，防止沥青残留。
