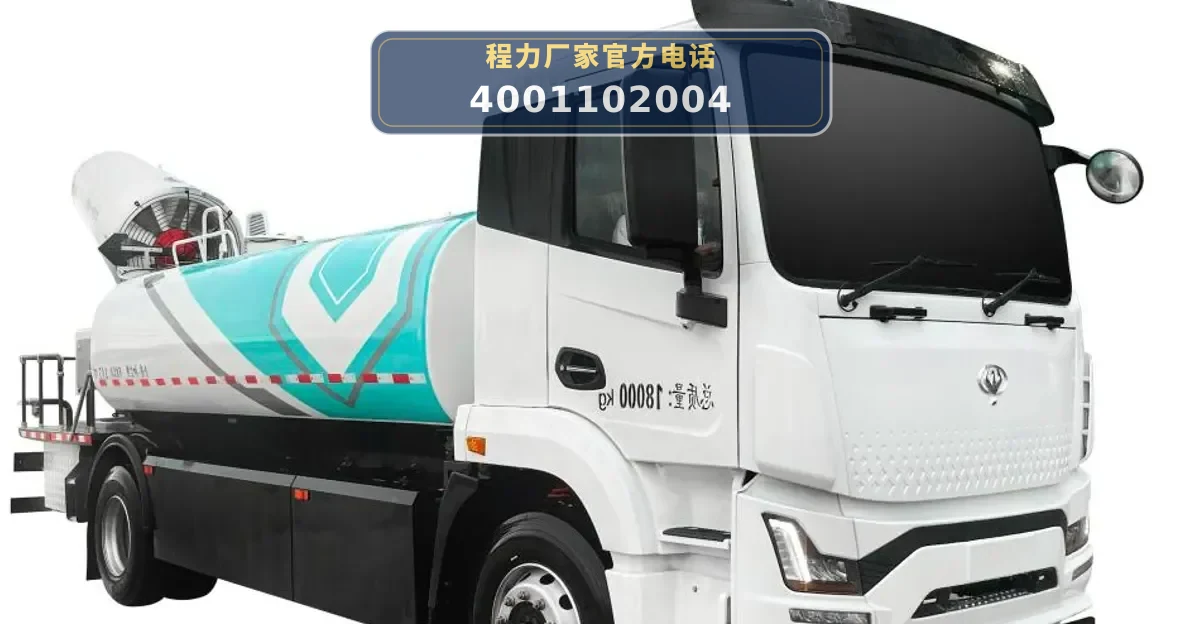

CL5186TDYBEV型纯电动多功能抑尘车

01 / 核心技术参数

02 / 动力与传动系统

公告动力选型：共 1 款

公告状态标志

免征否燃油否环保查

其他动力与传动配置

03 / 上装配置

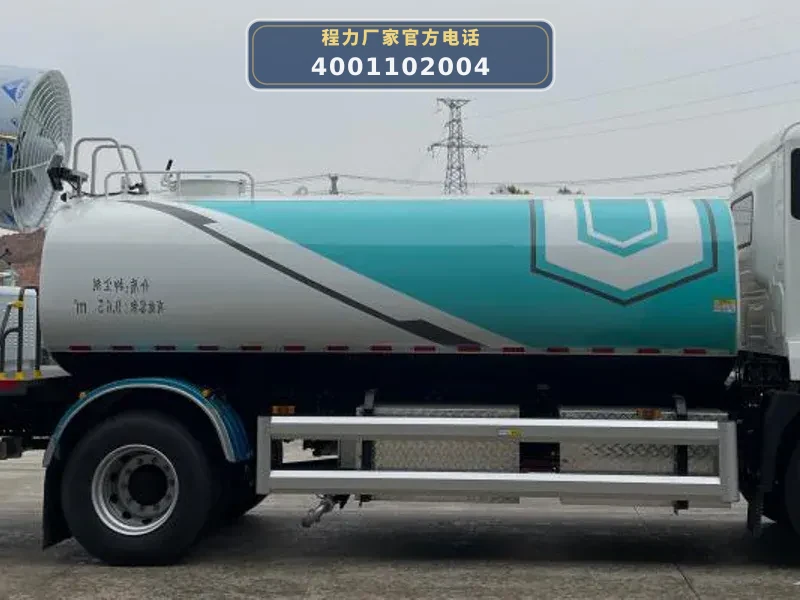

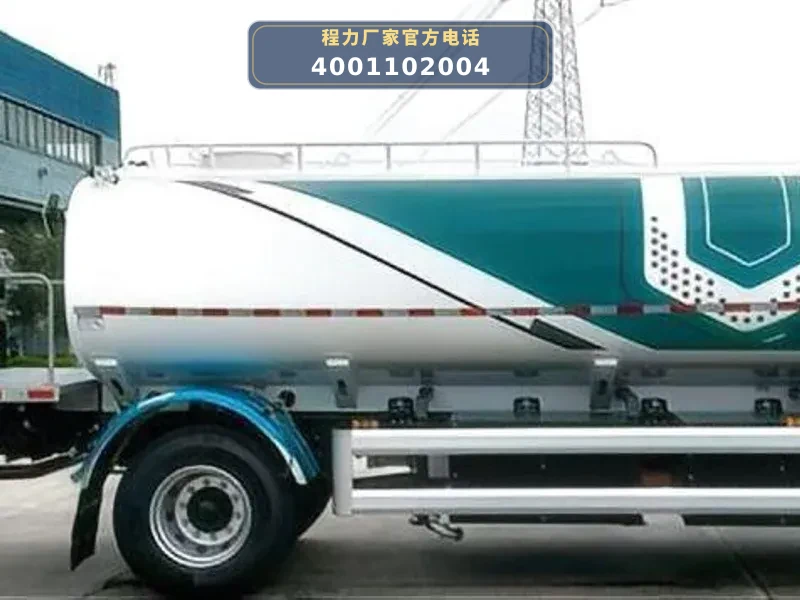

1. 罐体

水罐罐体采用优质高强度碳钢材料焊接而成，筒体厚度4mm，封头厚度5mm，一体成型，强度高，经久耐用。罐体采用椭圆罐体，根据实际工况及受力情况，进行CAE仿真模拟试验全面分析，罐体结构设计更科学合理，装载容积更大，结构强度更优。罐体采用自动化焊接，罐体焊缝均匀一致，经久不漏。罐体采用国际标准电泳工艺，能够在罐体表面形成致密的防腐膜，经久耐用；内壁采用进口环保防腐漆处理，耐用更持久；高温烤漆工艺，罐体喷漆采用烤漆工艺，油漆与电泳防腐膜结合更紧密。罐体内设置防波机构，用来减轻洒水车运行过程中罐内清水对罐体前后封头的冲击，并增强了罐体的刚性。罐体底部装有防旋涡装置，可以防止旋涡形成，提供清水的利用效率，延长水泵的使用寿命。罐体尺寸：长×长轴×短轴mm4800×2400×1450。水罐公告有效容积m³9.65。水罐总容积m³10.1。

2. 低压水泵系统

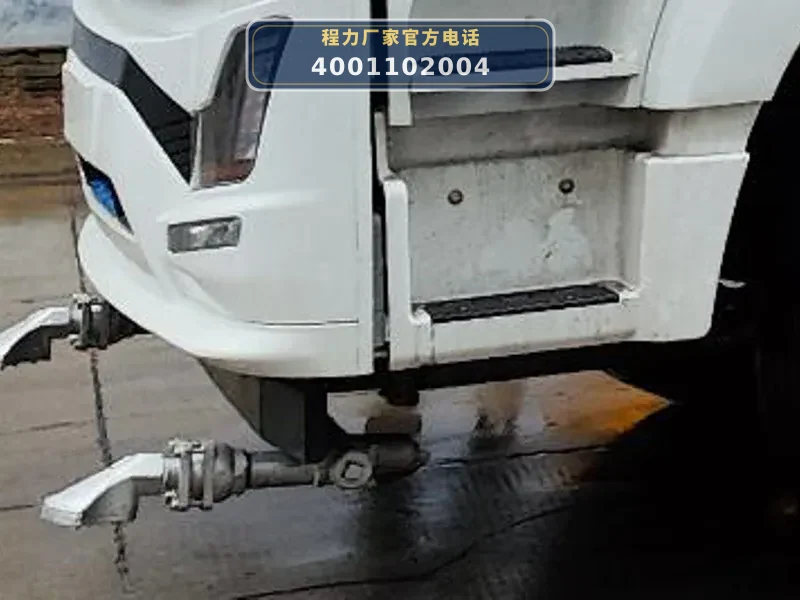

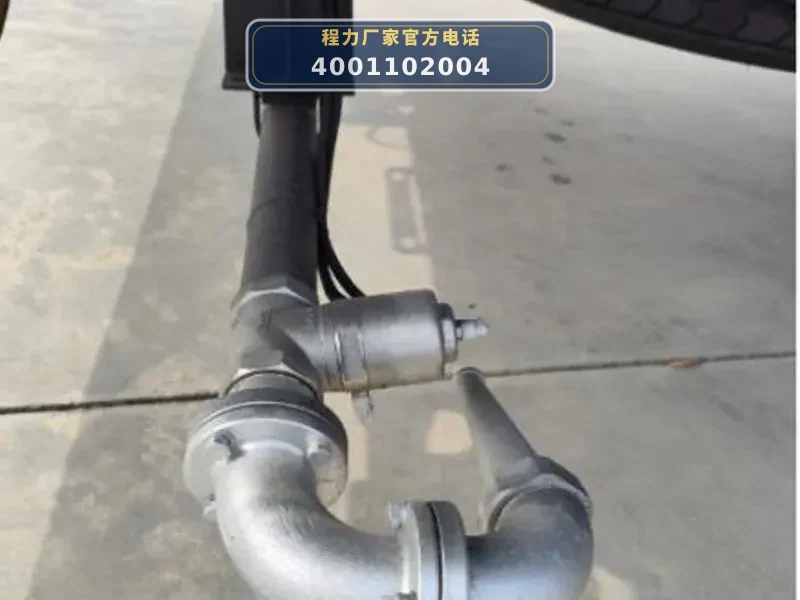

利用定制开发低压水泵驱动电机驱动低压水泵，产生具有一定压力的大流量水流,分别利用前鸭嘴喷嘴、对冲喷嘴和后洒喷嘴来实现对路面的冲洗和洒水降尘，利用后置绿化洒水炮、前遥控洒水炮（选配），实现对道路、墙面的冲洗和应急消防等功能。低压水泵品牌杭州威龙，低压水泵型号65QZ-50/110N-K-T2(自吸泵）/80AYEN-K-T2-X-H4032，扬程m110，流量m³/h50。

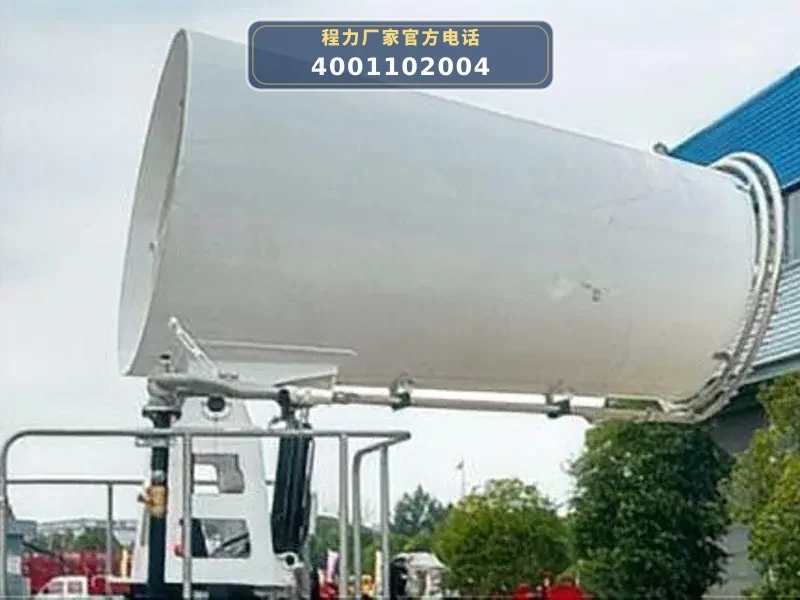

3. 雾炮机组

雾炮机组结构主要由喷雾机送风主体、喷雾机底座、上下控制机构、左右旋转结构、喷雾机喷头、喷雾机风扇、喷雾机配电柜等结构组成；风机、水泵采用电机驱动，通过控制器控制；雾炮配置限位开关，上装操控系统采集雾炮限位开关信息后，由上装操控系统控制雾炮运动功能，雾炮上下升降、左右旋转可在驾驶室内手动控制，也可遥控操作。雾炮型号M10、WF100-EV、M08、YW100-EV，静风射程100m、100m、80m、100m，喷头数量90、90、90、100个，耗水量9.5、8、9.5、7.0m³/h，旋转角度±120、±90、±120、±90°，仰俯角度-10～45、-10~45、-10～45、-10～60°。控制方式中控屏/遥控。

4. 上装动力及操控系统

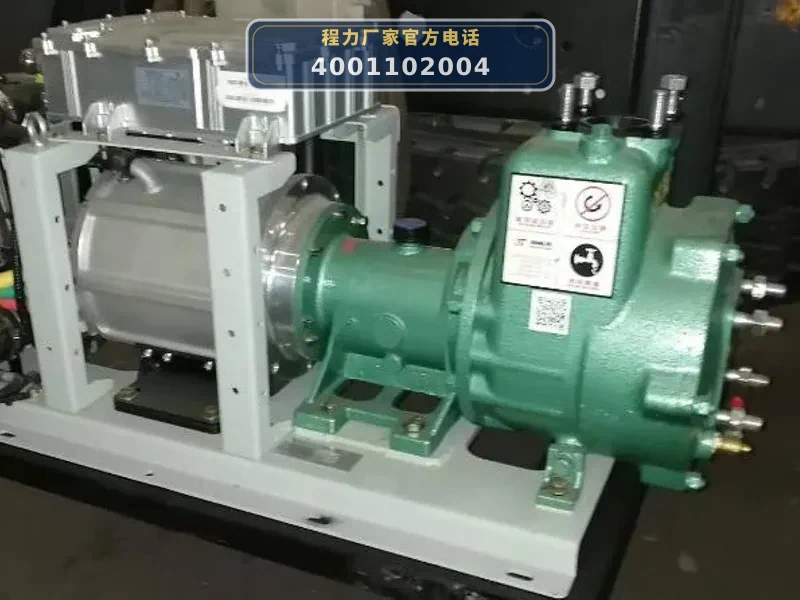

专用工作装置系统采用CAN总线控制系统，可实时显示工作状态，并可通过旋钮实现调速控制；设置有低水位语音报警装置和缺水自动停机功能，防止水泵缺水运转，提高水泵使用寿命；标配冬季排水功能：冬季作业结束后，启动工作装置，在驾驶室内操作一键排水按键，自动实现所有水路中阀门的顺序开关动作，排出所有水路中的残余水量。动力机组采用40kW永磁同步电机与水泵直连、电机电控集成式机组。上装操控采用翘板开关+中控屏操控方式，操作简单、便捷，配有节能、标准、强力工作模式，可根据实际作业需求进行调整；雾炮操控配有遥控器，可通过遥控器进行上下左右操作。语音播报器可以用于播放音乐，具备多种的语音提示和音乐报警，准确播报各种安全提示和故障点。

5. 后平台

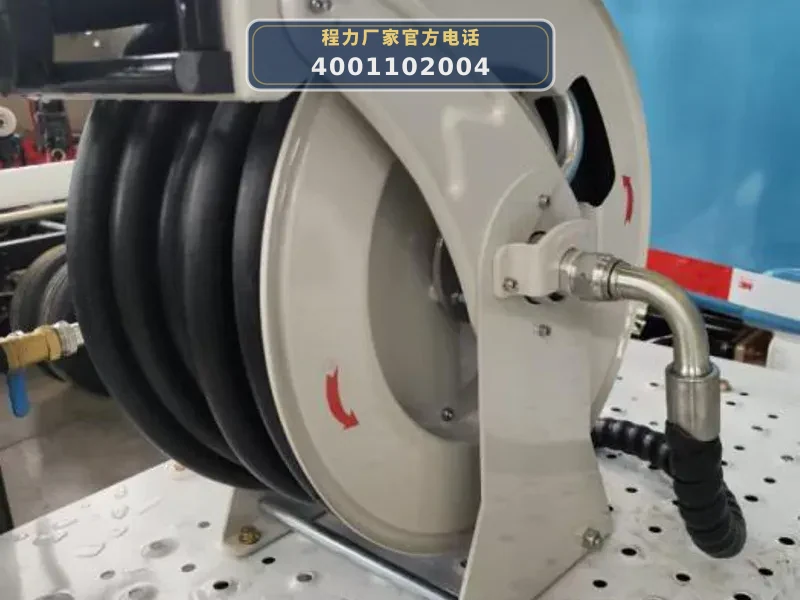

由底架、护栏、踏板等构成，平台外廓尺寸：2100×2500mm，空间大可放置水管、水枪等作业工具；护栏采用钢管φ32×2/Q235A制作，成型美观，护栏带防护横杆；护栏与平台连接、踏步及卷盘与大梁连接均采用螺栓连接，方便维护；上车踏板选用两级防滑踏步，踏板位于车辆右侧靠近罐体尾部处，安装位置牢固可靠。

6. 侧防护

侧防护标配铝合金横杆架构，螺栓连接，可实现轻量化、装配简单易制作。

04 / 工信部公告

免征：否燃油：否环保：查

1.该车装备有水罐、雾炮等专用作业装置,用于实现道路抑尘作业;2.储能装置种类/储能装置单体生产企业/储能装置总成生产企业:磷酸铁锂蓄电池/中创新航科技集团股份有限公司/中创新航科技集团股份有限公司,选装磷酸铁锂蓄电池/湖北亿纬动力有限公司/湖北亿纬动力有限公司;3.驱动电机额定/峰值功率为:120kW/200kW;4.ABS型号/生产厂家为:CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司;5.侧防护装置由裙边结构替代,裙边材质:Q235,螺栓连接,选装铝合金侧防护结构,螺栓连接,后部防护材质为Q235,螺栓连接,截面尺寸为150×50mm,离地高度440mm;6.罐体总容量:10.1立方米,有效容积:9.65立方米,罐体外形尺寸(长轴×短轴×长)为:2400×1450×4800(mm) 7.该车可选装直接供电式车载ETC装置,选装前部对冲,侧面洒水装置,不同雾炮装置,不同作业平台,选装不带前部电子洒水炮,不同电子水炮样式,不同爬梯高度,箭头灯安装位置,右侧防护外壳样式,后花洒样式随底盘选装后视镜样式,图形商标,爬梯样式,后洒水炮安装位置,自吸水管、卷盘安装位置、样式,雾炮附件安装状态,;整车长度/前伸量/后伸量对应关系为(mm):10150/0/790,10340/0/980,10390/240/790,10580/240/980,10680/530/790,10870/530/980,10010/0/650,10250/240/650,10540/530/650,9750/0/390,9870/120/390,9990/240/390,10280/530/390,10130/120/650,10270/120/790,10460/120/980,10080/70/650,10220/70/790,10410/70/980,10810/70/1380.

05 / 工作原理

CL5186TDYBEV型纯电动多功能抑尘车以程力自研CL1181JBEV型二类载货汽车纯电动底盘为动力平台，驱动电机型号TZ366XS50E，额定功率120kW，峰值功率200kW。底盘搭载磷酸铁锂电池（标配231.1kWh，选配271.06kWh），通过上装永磁同步电机（额定30kW/峰值45kW）驱动低压水泵和雾炮机组，实现抑尘、洒水、冲洗等功能。

低压水泵系统：上装电机驱动杭州威龙65QZ-50/110N-K-T2自吸泵（流量50m³/h，扬程110m），产生高压水流，通过前鸭嘴喷嘴（冲洗宽度≥10m）、法兰对冲喷嘴（冲洗宽度≥24m）、后洒喷嘴（洒水宽度≥14m）完成路面冲洗和洒水降尘；后置绿化水炮射程≥40m，用于远程冲洗或应急消防。

雾炮机组：罐体内清水经离心泵、过滤器输送至风筒喷雾圈，通过90-100个喷头雾化，在轴流风机高速气流作用下形成细微雾滴喷射至远方（静风射程80-100m，耗水量7.0-9.5m³/h）。雾炮可左右旋转±90°~±120°，上下仰俯-10°~60°，通过中控屏或遥控器控制，实现全方位抑尘。落下的雾滴湿润地面尘粒，防止二次扬尘。

06 / 适用作业场景

• 城市道路抑尘与洒水降尘：适用于城市主干道、次干道、广场、公园等场所的日常抑尘和洒水作业。利用前鸭嘴、对冲、后洒装置可进行路面冲洗和洒水降尘，雾炮可喷射100米远的水雾，有效降低空气中PM2.5和PM10浓度，改善空气质量。

• 建筑工地与拆迁现场降尘：针对建筑物拆除爆破、土建施工、粉料堆场、露天矿场等产生大量粉尘的场地，通过雾炮喷射雾化水与尘埃结合沉降，从源头减少空气污染。罐体总容积10.1m³，可长时间连续作业。

• 道路冲洗与绿化浇灌：利用前鸭嘴、对冲喷嘴进行路面冲洗，后洒装置进行洒水降温；选配侧喷鸭嘴、高位花洒可对道路两侧绿植进行浇灌；后置绿化水炮可远程冲洗墙面、广告牌等。

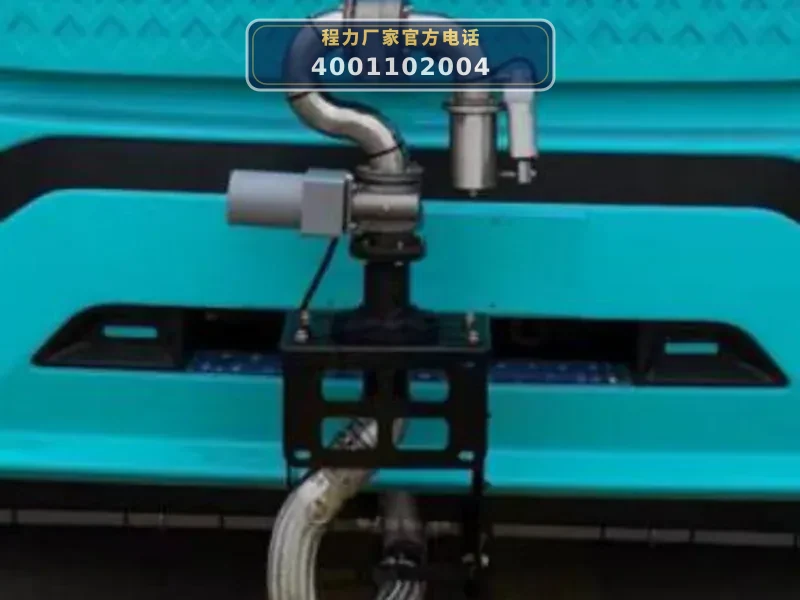

• 应急消防辅助：后置绿化水炮射程≥40m，可喷出大雨、小雨、水柱等效果，用于辅助消防或紧急冲洗。选配前遥控电子水炮（射程≥35m）可360°旋转，进一步提升应急能力。

07 / 产品核心优势

• 1. 纯电动零排放，运营成本低：采用磷酸铁锂电池（标配231.1kWh/选配271.06kWh），驱动电机峰值功率200kW，等速法续驶里程360-420km，充电时间（30%-80%）仅需1小时（双枪快充），无燃油费用，适合城市环卫高频使用。

• 2. 罐体容积大，作业效率高：罐体总容积10.1m³，有效容积9.65m³，采用优质碳钢（筒体4mm/封头5mm）焊接，内设防波机构，CAE仿真优化结构，远超同吨位车型，减少加水频次。

• 3. 雾炮射程远，抑尘覆盖广：标配100米静风射程雾炮（可选80米、100米不同型号），喷头数量90-100个，耗水量7.0-9.5m³/h，旋转角度±90°~±120°，仰俯-10°~60°，可全方位覆盖作业区域。

• 4. 智能化操控，安全便捷：标配CAN总线中控屏+遥控器双控模式，具备节能/标准/强力三档作业模式；红绿灯模式自动启停；低水位报警+缺水自动停机；冬季一键排水；选配AI视觉智能避让行人，提升作业安全性和便利性。

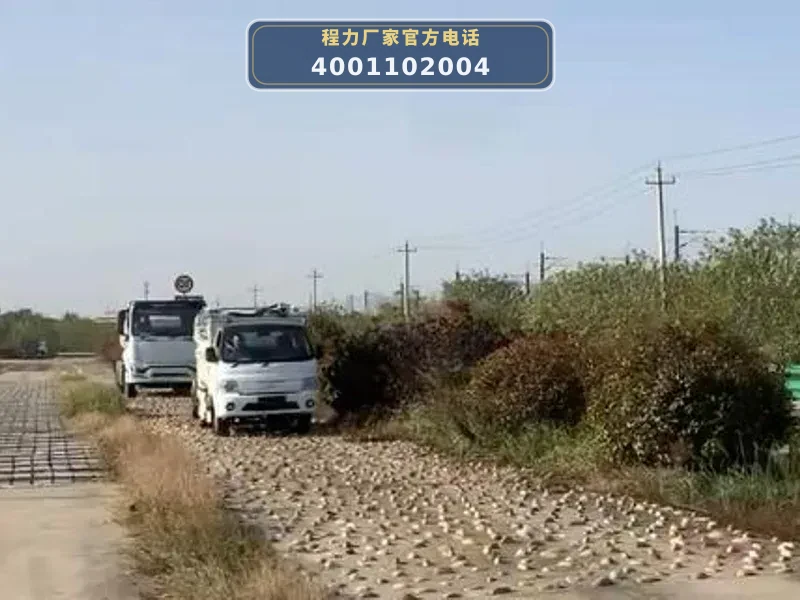

• 5. 底盘与上装协同设计，可靠性高：采用程力自研CL1181JBEV专用底盘，底盘与上装整体协调设计，预留接口不破坏防腐；三电系统按洒水工况匹配，高效节能；电池、电机、电控防护等级均达IP68，通过高温、涉水、坏路等严苛试验验证。

08 / 操作与保养

• 1. 低压水泵系统检查：每日作业前检查杭州威龙65QZ-50/110N-K-T2自吸泵及80AYEN-K-T2-X-H4032水泵的密封性、润滑油位及管路接头，确保无渗漏；启动后观察压力表指示，确认流量正常。

• 2. 雾炮机组保养：定期清理雾炮喷头（90-100个），防止堵塞；检查轴流风机叶片及电机轴承润滑；每季度检查配电柜内电气元件紧固情况，确保遥控器电池电量充足。

• 3. 罐体及管路维护：罐体采用碳钢电泳+烤漆防腐，内壁环保防腐漆处理，定期检查防腐层完好性；冬季作业后开启一键排水功能，排空管路余水，防止冻裂；检查气动切断阀（DN50）动作是否灵活。

• 4. 电池及充电系统：磷酸铁锂电池防护等级IP68，日常保持充电口清洁干燥；使用双枪快充时确保充电桩功率≥150kW；每月检查电池组单体电压均衡性，监控系统绝缘阻值。

• 5. 后平台及侧防护：后平台（2100×2500mm）护栏及踏板采用螺栓连接，定期检查紧固；侧防护为铝合金横杆结构，检查螺栓是否松动，如有变形及时更换。

09 / 产品常见 FAQ

Q：CL5186TDYBEV型纯电动多功能抑尘车的公告型号是什么？

A：公告型号为CL5186TDYBEV，品牌为程力牌，生产企业是程力汽车集团股份有限公司。

Q：这款车的罐体容积是多少？

A：罐体总容量为10.1立方米，有效容积为9.65立方米，罐体外形尺寸（长轴×短轴×长）为2400×1450×4800mm。

Q：CL5186TDYBEV的雾炮射程有多远？

A：标配雾炮静风射程为100米（可选80米、100米不同型号），耗水量7.0-9.5m³/h，喷头数量90-100个。

Q：这款纯电动抑尘车采用什么电池？续航里程多少？

A：采用磷酸铁锂电池，标配电量231.1kWh，选配271.06kWh，电池厂家为中创新航。40km/h等速法续驶里程分别为360km（标配）和420km（选配）。

Q：CL5186TDYBEV的底盘型号是什么？驱动电机功率多大？

A：底盘型号为CL1181JBEV，由程力汽车集团股份有限公司生产。驱动电机型号TZ366XS50E，额定功率120kW，峰值功率200kW。

Q：这款车有哪些标配的洒水功能？

A：标配前鸭嘴（冲洗宽度≥10m）、法兰对冲（冲洗宽度≥24m）、后洒（洒水宽度≥14m）、绿化水炮（射程≥40m）以及100米降尘雾炮。

Q：CL5186TDYBEV的总质量和整备质量是多少？

A：最大总质量为18000kg。整备质量根据电池配置不同：标配231kWh电池时为10600kg，选配271kWh电池时为10850kg。

Q：这款车是否配备ABS？

A：公告显示配备ABS，ABS型号/生产厂家为CM4XL-4S/4M/广州瑞立科密汽车电子股份有限公司。

Q：CL5186TDYBEV的充电时间需要多久？

A：采用双枪快充，在环境温度≥20°C、充电桩功率≥150kW条件下，SOC从30%充到80%约需1小时。

Q：这款纯电动抑尘车的价格是多少？

A：价格需联系销售经理（销售专线：15071653332），根据底盘、上装配置、选装、库存、运输距离、当地政策等情况测算。
