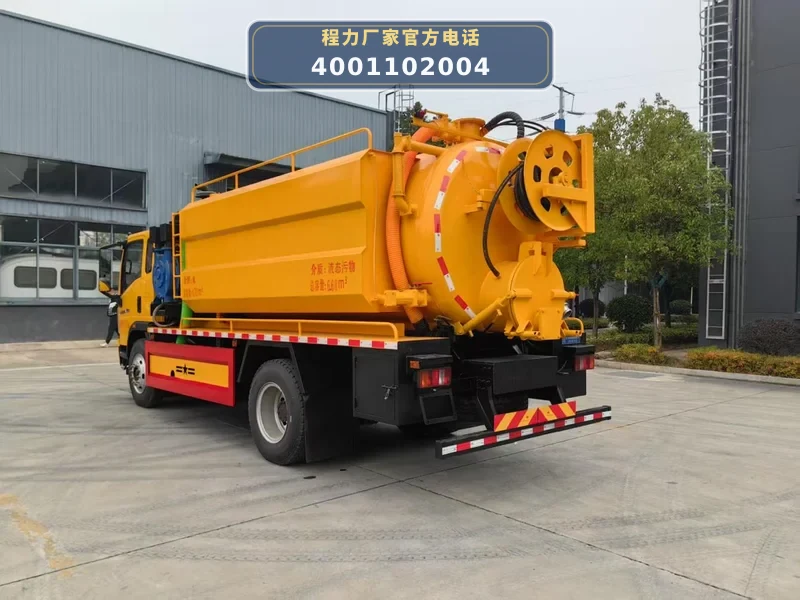

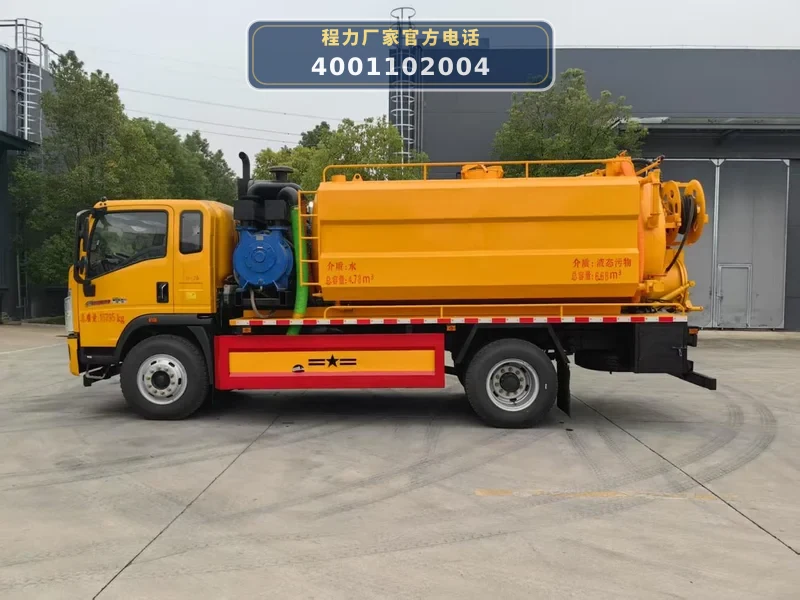

CL5161GQW6ACC型联合14方疏通车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5161GQW6ACC型联合疏通车以重汽豪沃ZZ1167H4515F1Z底盘为动力平台，搭载潍柴WP4.6NQ220E61发动机（功率162kW，约220马力），通过底盘取力器驱动上装液压系统和高压水泵。整车总质量15795kg，轴距4000mm，上装由罐体、高压清洗系统、真空吸污系统、液压系统及电气安全装置五大模块构成。

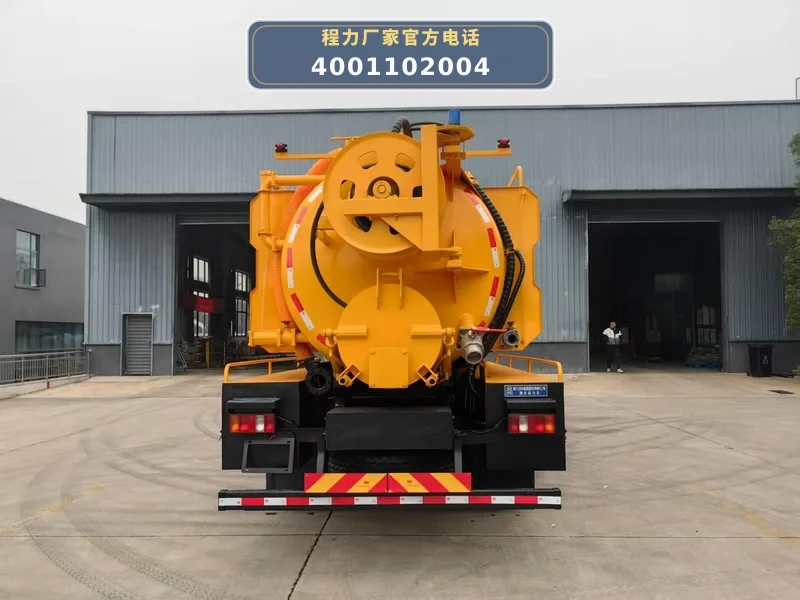

高压清洗作业时，发动机取力驱动品浮255柱塞高压泵，将清水罐（有效容积4.56立方米）内的水加压至高压状态，通过后封头液压绞盘上缠绕的60米高压管（管径22mm）输送至喷头，对管道内壁进行高压冲洗，冲刷下来的污物随水流进入污水井或收集点。

真空吸污作业时，发动机取力驱动SK-30水环真空泵，在污水罐（有效容积6.37立方米）内产生负压（可达-0.8），通过4寸吸污阀和10米吸污管将液态污物吸入罐内。污水罐底部设有600mm液压开启排污口及多个排污阀，罐体可举升卸料，实现快速排空。清水罐与污水罐独立，不能同时满载，清洗时用清水罐，吸污时用污水罐。

06 / 适用作业场景

• 城市排水管道疏通与清洗：利用品浮255高压泵（流量255L/min）和60米高压管，对城市地下排水管道进行高压冲洗，清除管壁结垢和堵塞物，恢复管道排水能力。
• 化粪池及污水池吸污清运：通过SK-30水环真空泵（垂直吸深10米，水平距离50-100米）和10米吸污管，抽取化粪池、污水井内的液态污物，罐体有效容积6.37立方米，单次可运输大量污物。
• 市政环卫应急抢险：在道路积水、管道爆裂等应急场景中，车辆可快速到达现场，同时进行抽排积水（利用吸污功能）和冲洗路面（利用高压清洗功能），提高应急响应效率。
• 工厂、小区化粪池定期清理：适用于工厂、居民小区等场所的化粪池定期维护，罐体举升卸料功能便于将污物倾倒至指定处理点，减少二次污染。

07 / 产品核心优势

• 1. 大容量罐体，作业效率高：罐体总容积约14方，其中清水罐有效容积4.56立方米，污水罐有效容积6.37立方米，单次作业可携带更多清水和容纳更多污物，减少往返加水或排空次数。
• 2. 强劲高压清洗系统：配备品浮255柱塞高压泵，额定流量255L/min，配合60米高压管（22mm管径）和后封头可旋转液压绞盘，可对管道进行高效高压冲洗，清洗半径大。
• 3. 高效真空吸污系统：采用SK-30水环真空泵，垂直吸污深度可达10米，水平吸污距离50-100米，负压可达-0.8，吸污能力强，适合深井、远距离污物抽取。
• 4. 底盘动力充沛，承载可靠：重汽豪沃底盘搭载潍柴220马力发动机（WP4.6NQ220E61），法士特8档变速箱，前桥3.6T/后桥10T，250双层直通大梁，总质量15795kg，承载能力强，适合重载作业。
• 5. 罐体举升卸料，排污便捷：污水罐底部设有600mm液压开启排污口，并配备6寸、4寸排污阀，罐体可举升卸料，实现快速、彻底排空污物，减少人工清理工作量。

08 / 操作与保养

• 1. 作业前检查：检查底盘发动机机油、冷却液、燃油量；检查高压泵（品浮255）润滑油位及皮带张紧度；检查真空泵（SK-30）水箱水位及密封件；检查高压管、吸污管有无破损，液压绞盘运转是否正常。
• 2. 高压清洗操作：启动底盘发动机，取力器结合，将高压泵转速控制在额定范围内；通过液压绞盘放出高压管，连接喷头；缓慢开启高压阀门，逐步升压至工作压力；作业结束后先泄压再关闭取力器。
• 3. 真空吸污操作：关闭污水罐所有排污阀，打开吸污阀；启动真空泵，观察负压表达到-0.8时开始吸污；吸污过程中注意罐体液位，防止满溢；吸污结束后先关闭吸污阀，再停止真空泵。

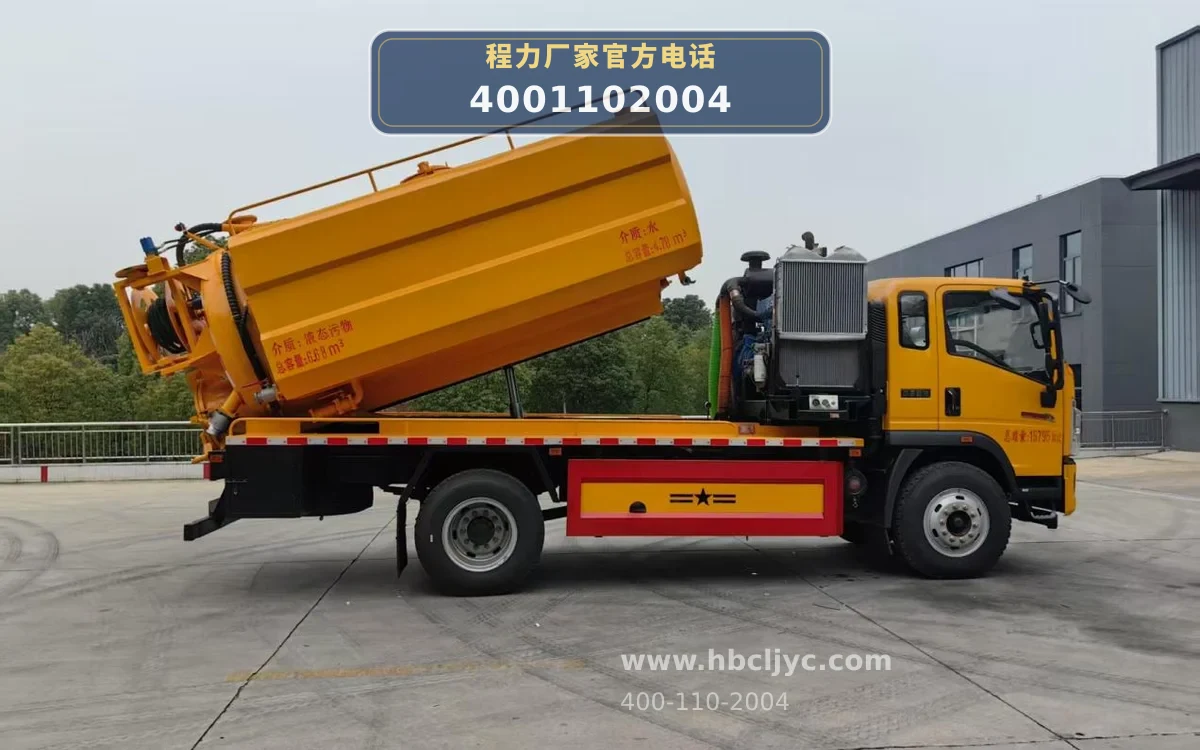

• 4. 罐体排污与清洗：到达指定排放点后，打开罐体举升安全支撑，操作液压系统举升罐体；打开600mm液压排污口及排污阀，排空污物；排空后可用高压水枪冲洗罐体内壁，再关闭排污口。
• 5. 日常保养：每日作业后清洗高压泵滤网、真空泵水箱；检查各阀门、管路接头密封性；定期更换高压泵润滑油、真空泵工作液；润滑液压绞盘、罐体举升油缸等活动部件。

09 / 产品常见 FAQ

10 / 图片资料与展示
