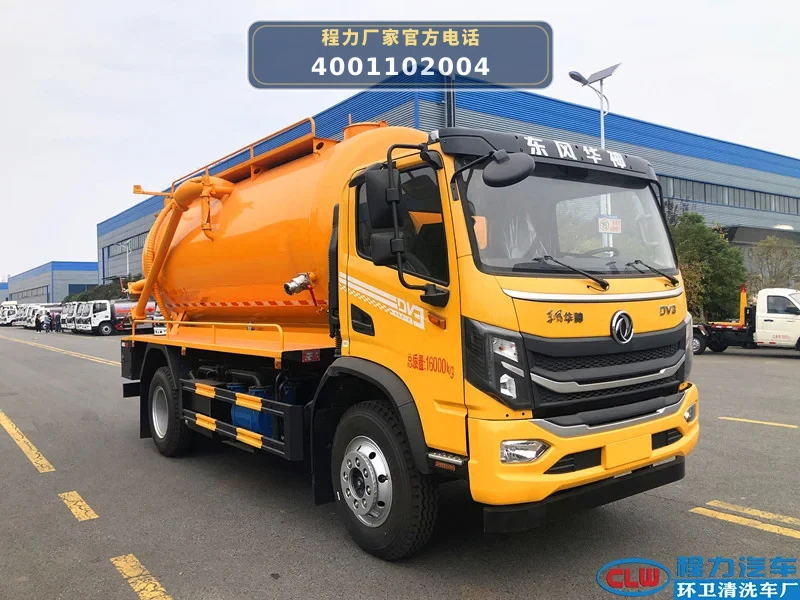

CL5166GQW6AHQ型东风华神12.5方清洗吸污车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

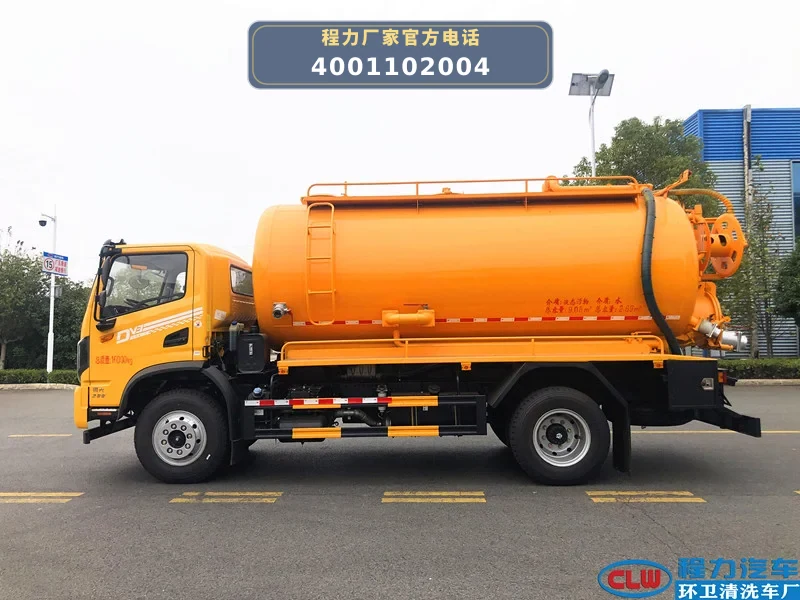

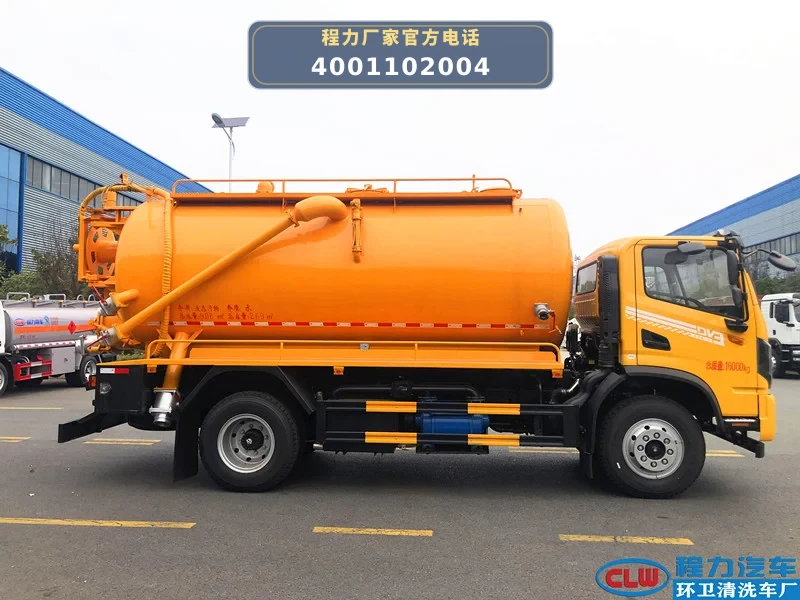

CL5166GQW6AHQ型清洗吸污车以东风EQ1160GL6DJ底盘为动力平台，发动机玉柴YCS04200-68（功率147kW）通过取力器驱动高压清洗泵和真空吸污泵两套独立系统。整车总质量16000kg，轴距4000mm，罐体总容积12.5立方米，由前段清水罐（直段长1000mm，有效容积2.58立方米）和后段污水罐（直段长3500mm，有效容积8.65立方米）组成，两罐独立且不能同时满载。

高压清洗作业时，发动机驱动品孚255L高压柱塞泵，将清水罐中的水加压至18兆帕，通过高压卷盘上的60米高压管和组合喷头，对下水道、管道内的堵塞物进行高压射流破碎和冲刷。清洗后的污水和杂物通过真空吸污系统收集：淄博SK-15水循环真空泵产生负压，将污水和污物吸入污水罐，罐内设有防溢阀和两道不锈钢过滤网防止污物进入真空泵。污水罐具有举升功能，可通过罐体举升将污物从后部排污口（150mm带球阀加力杆）排出。

整车操作集中在操作箱内，所有阀门（高压三通阀、吸污四通阀）均配有耐震压力表，可实时监控系统压力。北方冬季可使用气吹水功能，将高压管和高压泵内残留清水吹净，防止冻裂。

06 / 适用作业场景

• 城市下水道疏通与清洗：利用18兆帕高压水流和60米高压管，可深入城市排水管道进行强力清洗，配合真空吸污系统同步抽吸淤泥和杂物，实现管道快速疏通。适用于市政管网、小区排水系统的日常维护和应急疏通。
• 化粪池及污水池清理：配合SK-15水循环真空泵，可高效抽吸化粪池、隔油池、污水井内的液态污物。罐体举升功能便于倾倒，排污口直径150mm，适合排放高浓度污物。
• 工业及商业区管道清洗：玉柴200马力发动机提供充足动力，品孚255L高压泵可长时间稳定输出高压水，适用于工厂、商场等场所的油污管道、冷却水管道清洗，组合喷头可适应不同管径和堵塞类型。
• 应急抢险与防汛排涝：整车总质量16000kg，底盘通过性好，可快速到达现场。高压清洗和真空吸污双系统可同时作业，用于道路积水抽排、涵洞清淤等应急场景，提高抢险效率。

07 / 产品核心优势

• 1. 一车两用，高效协同：集高压清洗和真空吸污于一体，清水罐（2.69立方米）和污水罐（9.08立方米）独立设计，可同时或分别作业，减少往返时间，提升作业效率。
• 2. 强劲动力与可靠底盘：采用东风EQ1160GL6DJ底盘，玉柴YCS04200-68发动机（147kW），法士特8档变速箱，轴距4000mm，9.00R20钢丝胎，承载能力强，适应复杂路况。
• 3. 高压系统性能优异：配备德国品孚255L高压泵，压力达18兆帕，带两个不锈钢大通径过滤网，确保高压水纯净，延长泵寿命。后高压卷盘三角式双插栓固定，稳定可靠。
• 4. 真空吸污系统精良：采用山东淄博SK-15水循环真空泵，精密度高、吸力大。泵座离地高度26公分以上，通过性好。进气口设两道不锈钢过滤网，防止污物进入泵体。
• 5. 人性化设计与北方适用性：操作箱排列整齐，带操作说明和注意事项，防止误操作。标配气吹水功能，冬季可吹净高压管和泵内残留水，防止冻裂，适合北方地区使用。

08 / 操作与保养

• 1. 高压泵及管路检查：作业前检查品孚255L高压泵机油油位，确保两个不锈钢大通径过滤网清洁。检查高压三通阀和吸污四通阀处的耐震压力表是否归零，管路连接处无渗漏。
• 2. 真空泵及防溢阀维护：检查淄博SK-15水循环真空泵的排水阀是否关闭，泵内水位正常。污罐顶部防溢阀应灵敏，进气口两道不锈钢过滤网定期清洗，防止堵塞。

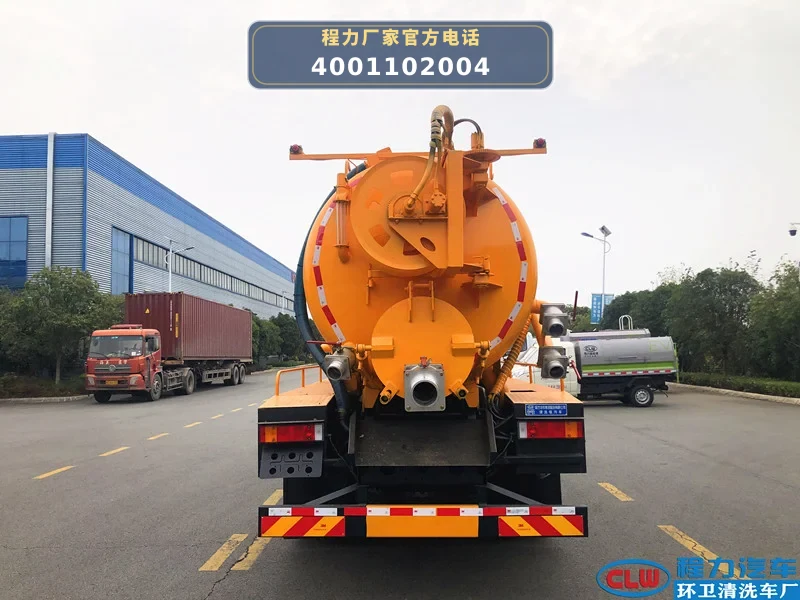

• 3. 罐体及排污系统保养：污水罐具有举升功能，定期检查举升液压系统油位和管路。排污口（150mm球阀加力杆）和吸污口（100mm）使用后应冲洗干净，防止污物干结。
• 4. 高压卷盘与喷头维护：后高压卷盘三角式双插栓应紧固，卷盘转动灵活。淋管器在收管时自动冲洗高压管。组合喷头（10个）使用后检查喷嘴是否堵塞，及时清理。
• 5. 气吹水系统操作：冬季作业结束后，开启气吹水功能，将高压管和高压泵内残留清水吹净，防止冻裂。气路系统应定期排放积水。
