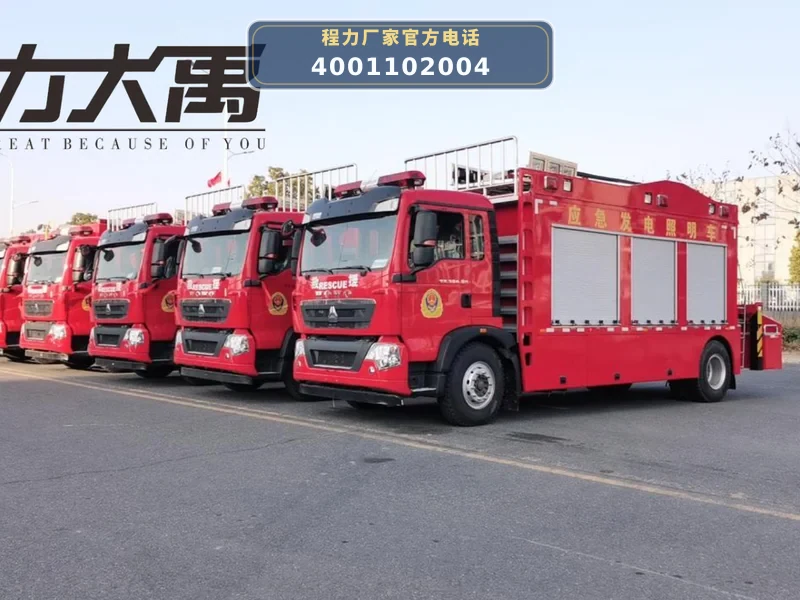

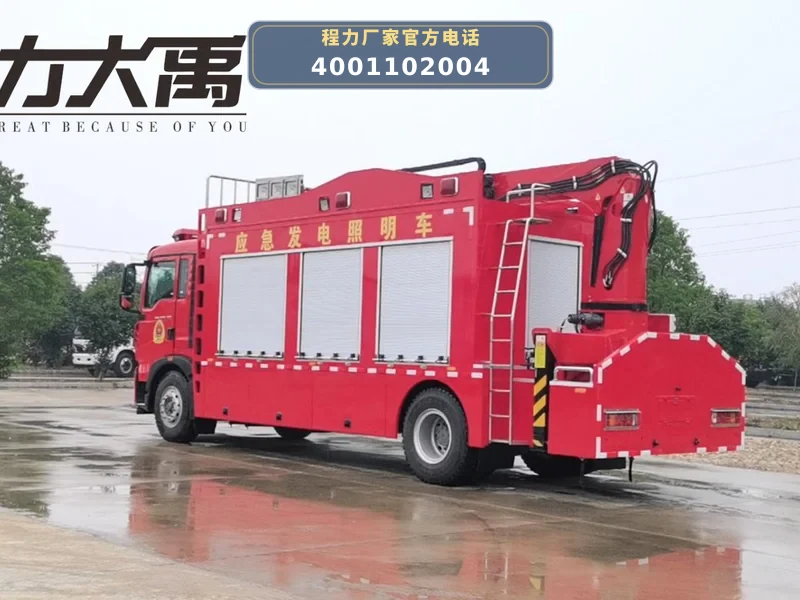

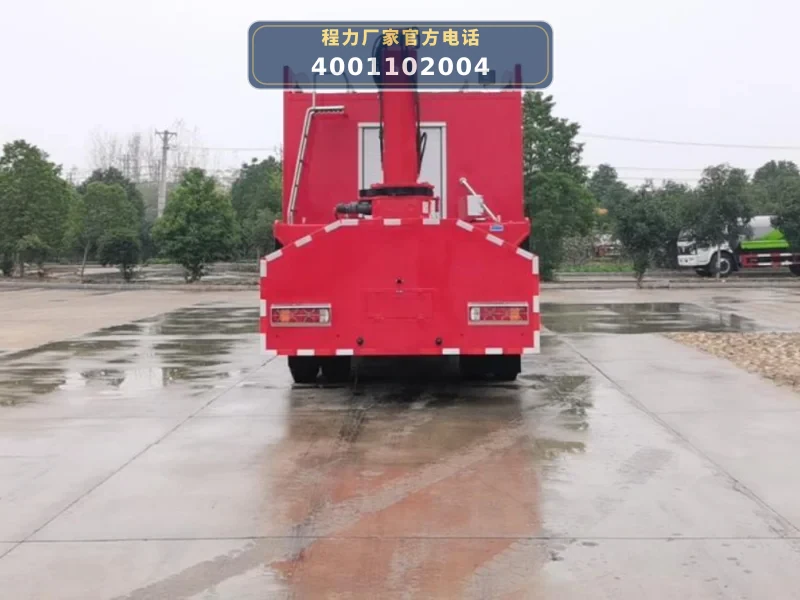

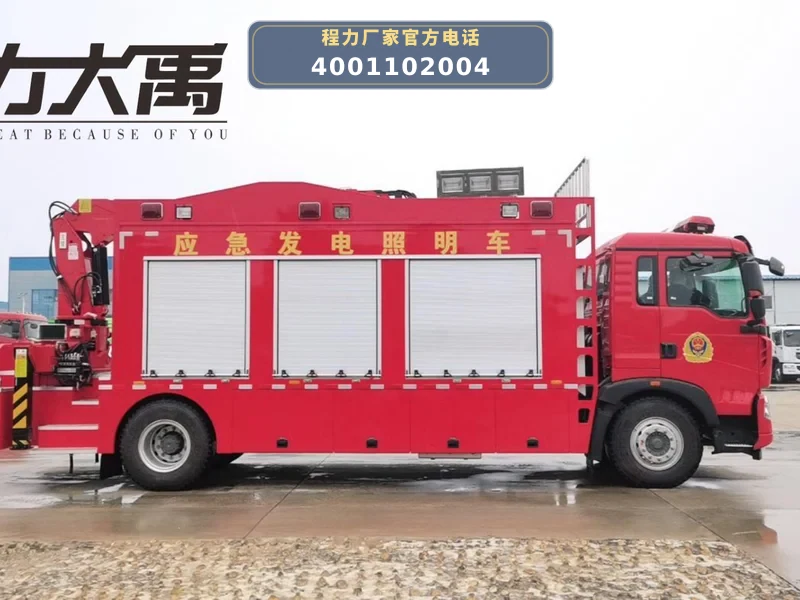

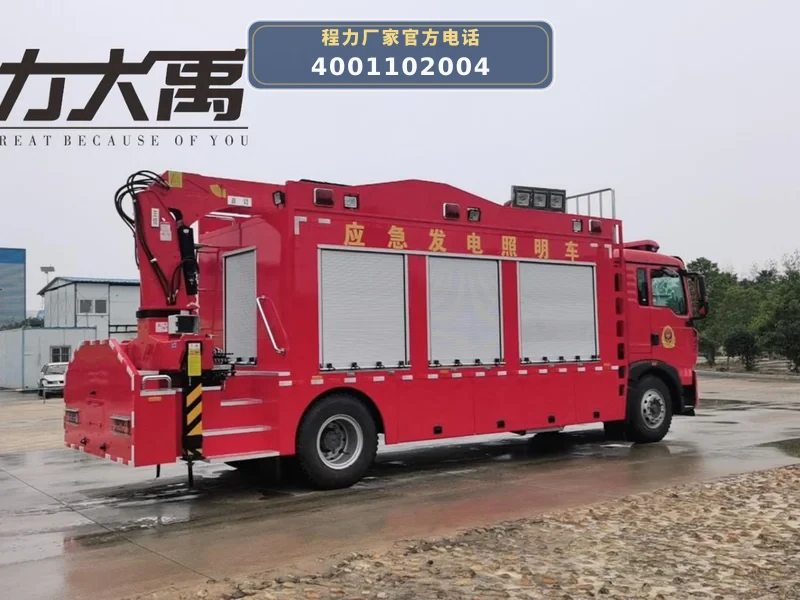

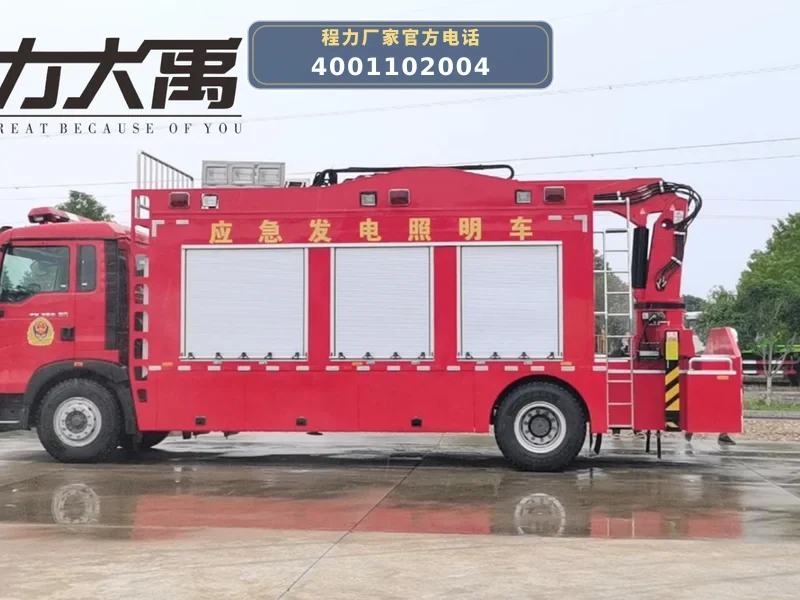

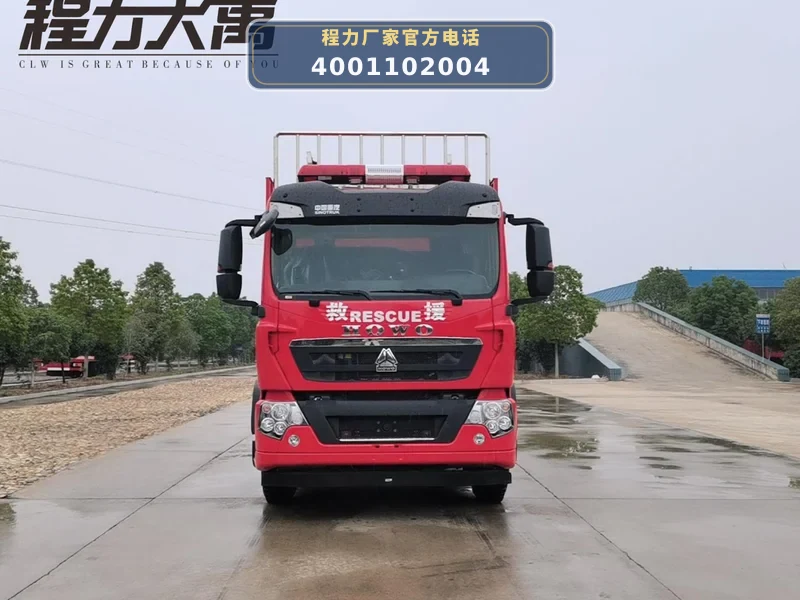

CL5180XZM6BZX型重汽豪沃照明车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5180XZM6BZX型照明车以重汽豪沃ZZ5187XXYN711GF1底盘为动力平台，底盘搭载MC07H.35-60型柴油发动机（最大功率257kW），通过底盘取力器驱动车载100kW柴油发电机组发电。发电机组输出的电力经配电柜分配至照明灯盘、液压支腿、电缆线盘等上装设备。

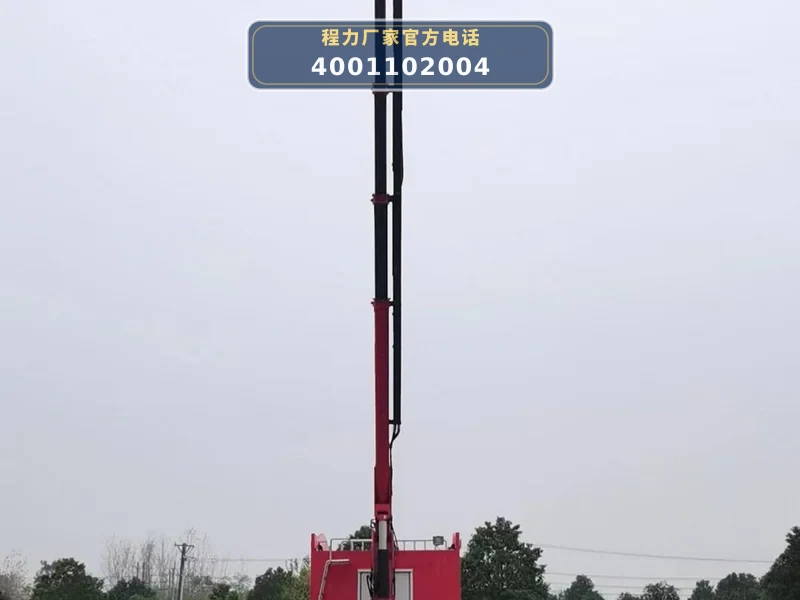

照明作业时，操作人员通过控制面板启动发电机组，电力驱动18kW照明灯盘升起并点亮，灯盘可360°旋转，实现大范围照明。液压支腿由发电机组供电的液压泵驱动，在作业前展开以稳定整车。电缆线盘用于外接电源或延长供电距离，长排警灯、爆闪警灯和标识灯用于警示和标识。吊臂系统用于吊装抢险救援工具。车厢顶部封闭，不可开启，照明灯仅在工作状态下使用，行驶状态下不可点亮。

06 / 适用作业场景

• 夜间抢险救援现场照明：适用于地震、洪水、火灾等灾害现场的夜间抢险作业，18kW照明灯盘可提供大面积高亮度照明，保障救援人员安全作业。
• 电力、通信等基础设施抢修：在电力中断或通信线路抢修现场，100kW发电机组可为抢修工具和照明设备提供独立电源，满足长时间作业需求。
• 大型活动或工程施工现场应急照明：用于体育赛事、文艺演出、道路施工等场所的临时照明，液压支腿可快速调平，灯盘升降灵活，适应复杂地形。
• 防汛抗旱及排涝作业辅助：配合排涝设备在夜间或低能见度环境下作业，照明灯盘和电缆线盘可扩展作业范围，吊臂系统用于吊装水泵等设备。

07 / 产品核心优势

• 1. 大功率独立供电系统：搭载100kW柴油发电机组，可独立为照明灯盘及抢险救援工具供电，无需外接电源，适应野外无电环境。
• 2. 高亮度广角照明能力：配备18kW照明灯盘，支持升降和360°旋转，照明范围广、亮度高，满足大面积夜间作业需求。
• 3. 重汽豪沃底盘承载能力强：基于ZZ5187XXYN711GF1底盘，总质量18000kg，轴距可选5600-7100mm，搭载MC07H.35-60发动机（257kW），动力充沛，行驶稳定。
• 4. 多功能集成设计：集成发电、照明、吊装、支腿、电缆盘等功能模块，一车多用，减少现场设备数量，提高抢险效率。
• 5. 安全警示与标识系统完备：配备长排警灯、爆闪警灯、标识灯和舱内照明灯，作业时警示周边人员，提升现场安全性。

08 / 操作与保养

• 1. 发电机组操作与保养：作业前检查100kW柴油发电机组机油、冷却液、燃油及蓄电池电量，启动后观察电压、频率是否正常。每运行50小时更换机油滤清器，每200小时更换柴油滤清器。
• 2. 照明灯盘操作与维护：作业前确认18kW照明灯盘升降机构灵活、灯具完好，升起后检查锁定装置。使用后清洁灯具表面灰尘，检查电缆有无破损，每季度润滑升降导轨。
• 3. 液压支腿操作与检查：作业前将车辆停放在坚实地面，操作液压支腿展开并调平，检查支腿液压管路有无渗漏。每半年更换液压油，清洗滤芯。
• 4. 电缆线盘使用与保养：使用电缆线盘时先完全展开电缆，避免过热。收线时均匀排列，防止打结。定期检查电缆绝缘层，破损及时更换。
• 5. 吊臂系统操作与检查：吊装前确认吊臂系统各部件连接可靠，液压管路无泄漏，负载不超过额定值。每季度检查钢丝绳磨损情况，涂抹润滑脂。
• 6. 底盘日常保养：按照重汽豪沃底盘保养手册要求，定期更换发动机机油、机滤、柴滤，检查轮胎气压及制动系统，确保行驶安全。

09 / 产品常见 FAQ

10 / 图片资料与展示
