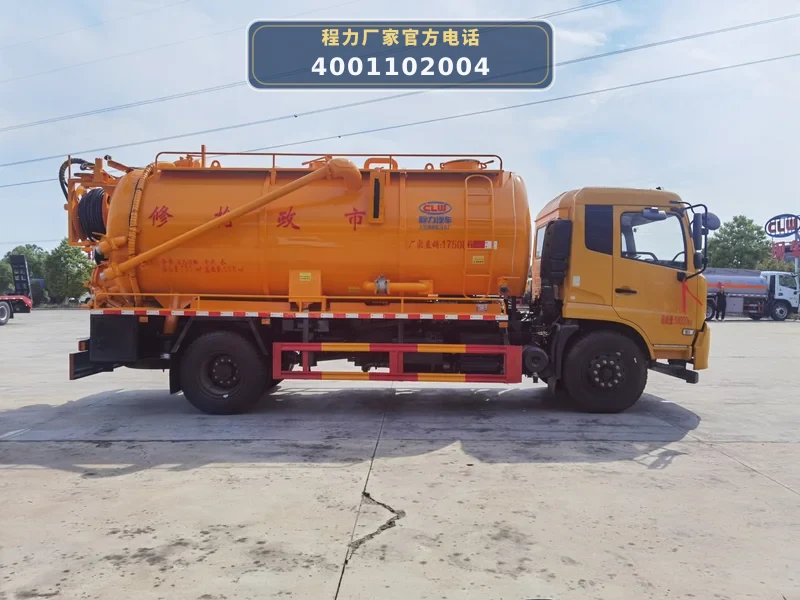

CL5181GQW6CC型东风15方联合疏通车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5181GQW6CC型联合疏通车以东风天锦DFH1180EX8底盘为动力平台，总质量18000kg，轴距4700mm。发动机通过取力器驱动高压水泵和真空泵，实现清洗与吸污两种独立作业模式。

清洗作业时，发动机驱动进口品孚255流量高压柱塞泵，将清水罐（有效容积5.605m³）内的水加压至高压，经100米高压管（管径25mm）和后封头可旋转液压绞盘输送至喷头，对下水道进行高压冲洗。清水罐前部两侧设有消防栓接口和洗手阀，便于补水。

吸污作业时，发动机驱动2BE-204水循环泵，通过真空系统将污水罐（有效容积7.0m³）抽至负压（可达-0.9），通过100球阀吸污口和10米吸污管将液态污物吸入罐内。垂直吸污深度10米以内，水平吸污距离50-100米。罐体带举升功能，可通过液压油缸举升卸料。污水罐后部设有600液压排污口和6寸/4寸排污阀，便于排放。清水罐与污水罐之间通过4寸球阀互通，可灵活调节两罐水量。

06 / 适用作业场景

• 城市下水道疏通清洗：适用于市政排水管网、雨水管道、污水管道的定期清洗和疏通。高压泵可产生高压水流，配合喷头清除管道内壁结垢和堵塞物，罐体容积15方（清水5方+污水10方）可满足较长距离连续作业。
• 化粪池及污水池吸污清运：利用2BE-204水循环泵产生的负压，可对化粪池、隔油池、污水井等设施进行吸污作业。垂直吸污深度10米，水平吸污距离50-100米，污水罐有效容积7.0m³，罐体带举升功能，便于卸料。
• 应急抢险与管道抢修：在管道破裂、堵塞等应急情况下，可快速到达现场进行清洗和吸污作业。底盘康明斯260马力发动机动力充沛，后封头可旋转液压绞盘方便高压管收放，提高应急响应效率。
• 市政环卫综合养护：一车两用，同时具备清洗和吸污功能，减少车辆投入。适用于环卫部门对辖区内排水设施进行日常养护，公告免征购置税，降低采购成本。

07 / 产品核心优势

• 大容量罐体，清水污水独立分区：罐体总容积约15方，两罐独立且不能同时满载，公告明确容积参数，满足长时间连续作业需求。
• 进口品孚高压泵，清洗效率高：配备进口品孚255流量高压柱塞泵，流量大、压力高，配合100米高压管（管径25mm）和可旋转液压绞盘，清洗覆盖范围广，作业效率高。
• 2BE-204水循环泵，吸污能力强：采用2BE-204水循环真空泵，垂直吸污深度10米以内，水平吸污距离50-100米，负压可达-0.9，吸污速度快，适用于各类液态污物。
• 东风天锦底盘，动力强劲稳定：底盘型号DFH1180EX8，搭载康明斯260马力发动机，国六排放，轴距4700mm，总质量18000kg，额定载质量5670/5605kg，底盘成熟可靠，承载能力强。

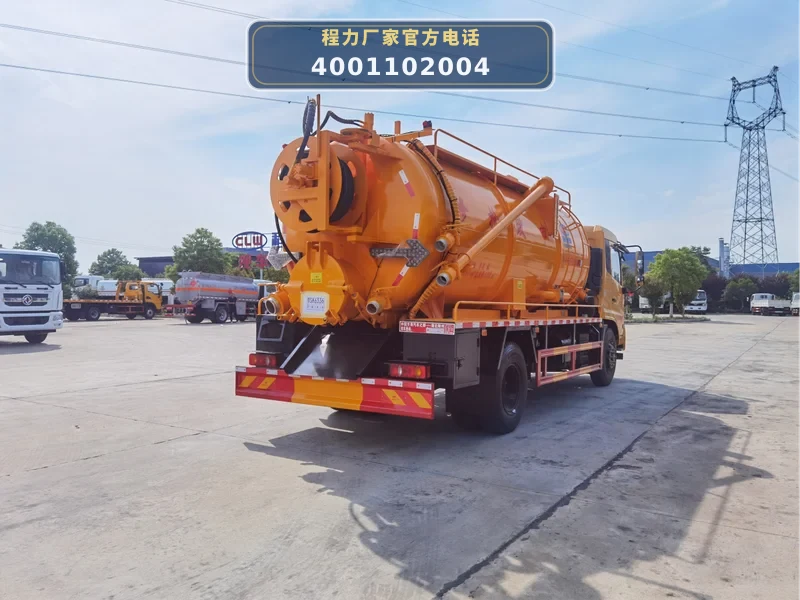

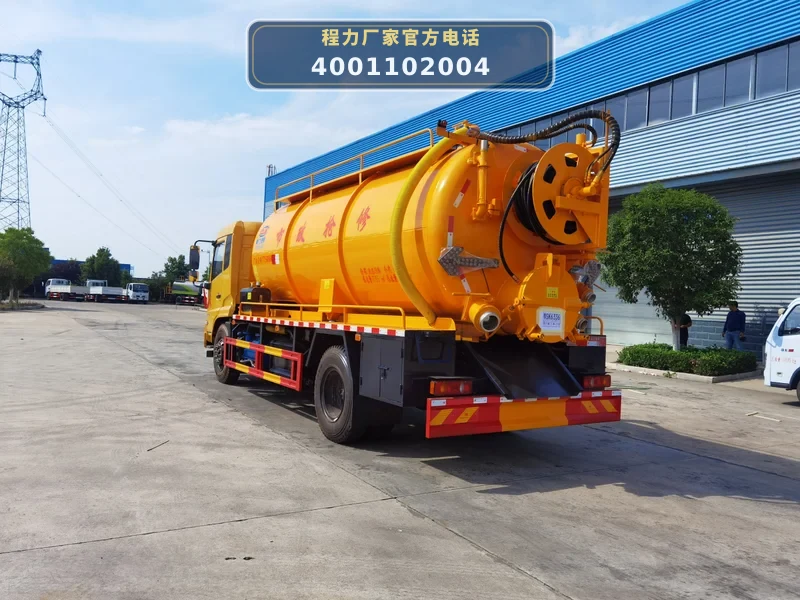

• 罐体带举升功能，卸料便捷：罐体采用油缸中置顶设计，安装限位阀及安全支撑，可举升卸料。后部设有600液压排污口、6寸和4寸排污阀，排污快速彻底。

08 / 操作与保养

• 作业前检查：检查底盘油水、轮胎气压（10.00R20 18PR钢丝胎）；检查高压泵（进口品孚255流量）润滑油位及管路连接；检查真空泵（2BE-204）水箱水位及密封；检查罐体各阀门（100球阀、4寸/6寸球阀、600液压门）启闭是否正常；检查液压绞盘及高压管（100米）有无破损。
• 清洗作业操作：启动底盘发动机，取力器接合驱动高压泵。打开清水罐至高压泵管路阀门，调节泵压。通过后封头液压绞盘放出高压管，连接喷头进行清洗。作业中注意观察清水罐液位，避免泵空转。
• 吸污作业操作：启动真空泵，打开吸污管路阀门（100球阀），将吸污管（10米）放入污物中。观察真空表，负压达到-0.9时开始吸污。吸满后关闭阀门，停止真空泵。举升罐体前确认安全支撑到位，打开后部排污阀（600液压门或6寸/4寸阀）卸料。
• 日常保养：每日作业后清洗高压泵滤网和真空泵水箱；检查各阀门密封件，如有磨损及时更换；润滑液压绞盘链条和油缸铰点；定期检查罐体防腐涂层，特别是污水罐内部；按照底盘保养手册更换机油、滤芯。
• 冬季防冻措施：冬季作业后需排空高压泵、真空泵及管路内的积水，防止冻裂。清水罐可加注防冻液或排空。检查各球阀是否冻结，必要时用热水解冻。
