CL5183GLQ6BLS型陕汽德龙10方沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5183GLQ6BLS型沥青洒布车以陕汽德龙SX1189LA1F1C底盘为动力平台，发动机可选玉柴YCS06245-60（245马力）或潍柴WP4.6NQ220E62（220马力），通过取力器驱动液压系统和沥青泵。整车总质量18000kg，轴距4700mm，上装由沥青罐体、沥青泵送及喷洒系统、液压系统、燃烧及导热油加热系统、控制系统、气动系统、发电机等模块构成。

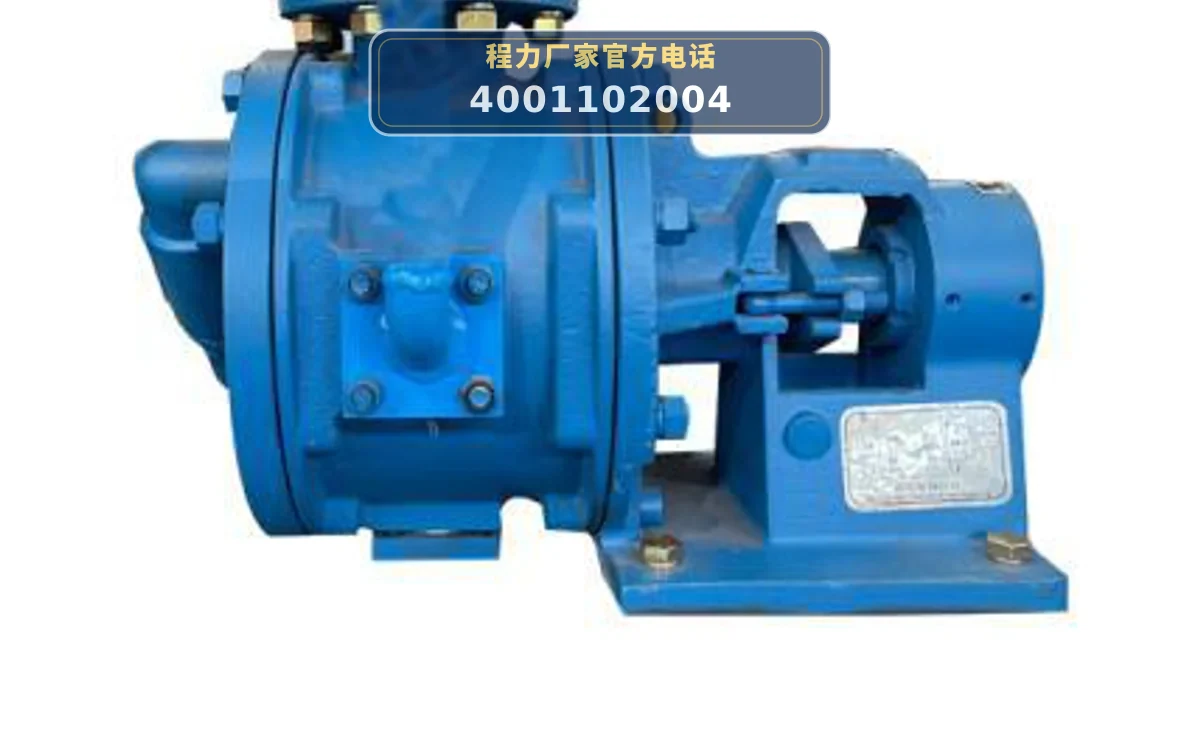

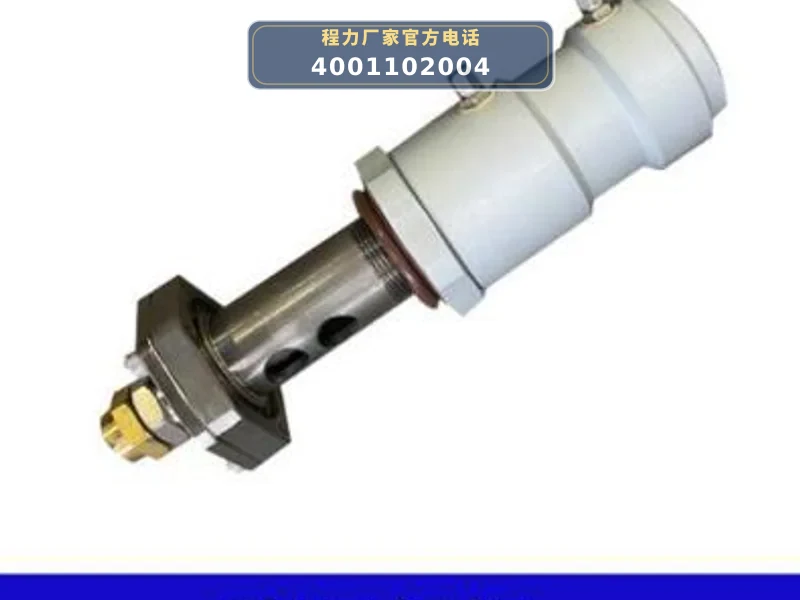

作业时，沥青泵（QGB950，流量950L/min）将罐内液态沥青（介质为乳化沥青或热沥青，密度900kg/m³）泵送至喷洒杆，通过36个气动沥青喷嘴（一控一控制）均匀洒布。洒布量可在0.25-3L/㎡范围内调节，误差±2%，洒布宽度4.5m（可选装6米喷杆）。控制系统采用PLC，可在驾驶室内完成操作，也可在尾部备用操作。燃烧器（G20，可选双燃烧器）配合导热油循环加热系统维持沥青温度，确保喷洒均匀。罐体总容量9.5m³，有效容积9.06m³，罐体尺寸4150×2450×1700mm，保温层厚度80mm。

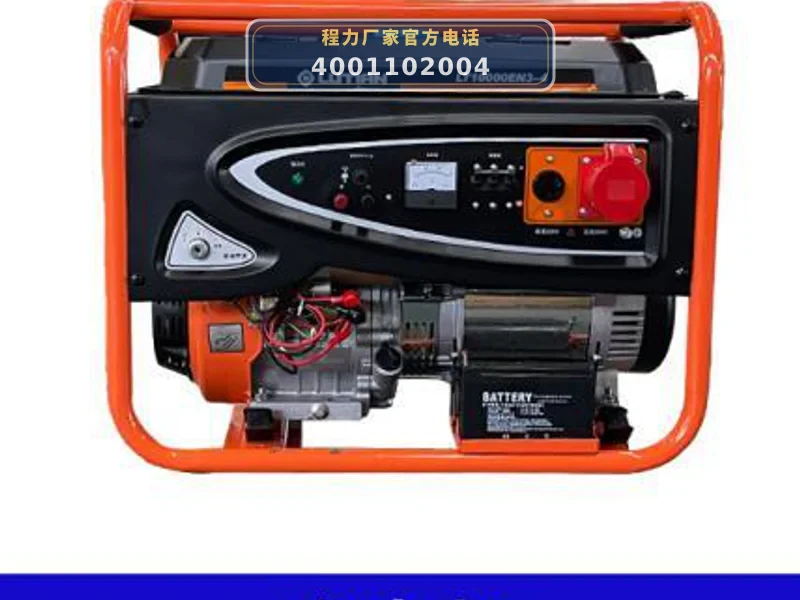

作业完成后，可通过自带气动清洗或柴油清洗系统清洁管路和喷嘴，防止沥青凝固堵塞。发电机（7kW汽油）为控制系统和加热系统提供独立电源，确保驻车作业时能源供应。

06 / 适用作业场景

• 高等级公路沥青路面透层洒布：用于高速公路、国道、省道等沥青路面底层的透层油洒布，罐体容积9.5m³可满足连续作业需求，洒布宽度4.5m（选装6米喷杆）适应不同车道宽度。
• 防水层与粘结层施工：适用于桥面、隧道等结构的防水层和粘结层沥青洒布，一控一喷嘴可精确控制洒布区域，避免浪费，洒布量0.25-3L/㎡可调。
• 乳化沥青及热沥青喷洒：可喷洒乳化沥青、热沥青、稀释沥青、高粘度改性沥青等多种介质，导热油循环加热系统确保热沥青温度稳定，适应不同施工工艺。
• 市政道路养护与修补：用于城市道路的日常养护、裂缝修补、罩面等作业，整车尺寸8780×2500×3350mm，机动灵活，可在城区道路通行。

07 / 产品核心优势

• 1. 大容量罐体与高效保温：罐体总容量9.5m³（有效9.06m³），采用Q235优质碳钢材质，表面不锈钢，保温层为岩棉（厚度80mm），减少热量散失，延长沥青保温时间。
• 2. 精确喷洒控制：PLC控制系统配合速度传感器（GTS211B-N016）和温度传感器（WZP-230），实现洒布量0.25-3L/㎡精确调节（误差±2%），喷嘴一控一，可任意调节喷洒宽度。

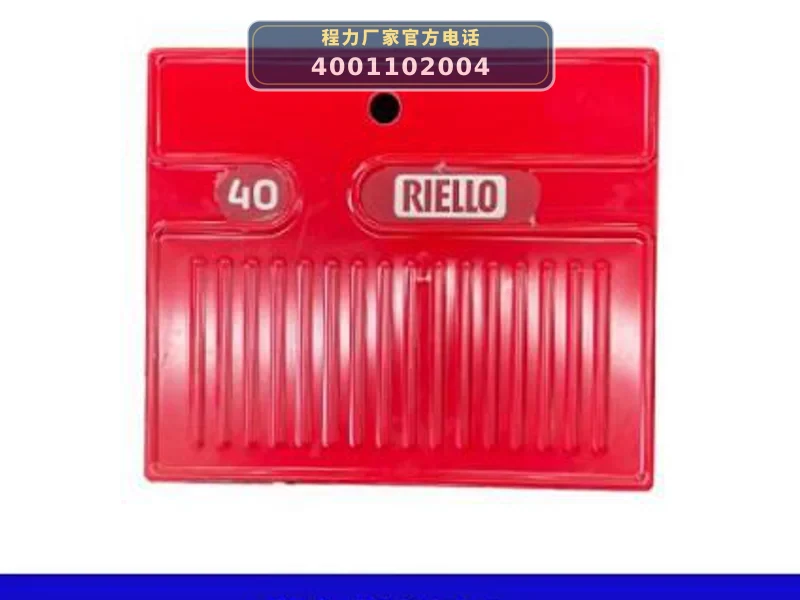

• 3. 双动力与加热系统：柴油燃烧器（意大利利雅路G20，可选双燃烧器）配合导热油循环加热，手动开关控制温度；7kW汽油发电机为控制系统和加热系统独立供电，确保驻车作业可靠。
• 4. 陕汽德龙底盘承载能力强：底盘SX1189LA1F1C，轴距4700mm，总质量18000kg，额定载质量8220kg，玉柴245马力或潍柴220马力发动机，陕齿8档变速箱，10.00R20钢丝胎，适应复杂工地路况。
• 5. 人性化操作与清洗便利：驾驶室内完成洒布控制，尾部备用操作；三段折叠式喷洒杆可上下调节、左右展开，有效避开障碍物；自带气动清洗或柴油清洗系统，维护简便。

08 / 操作与保养

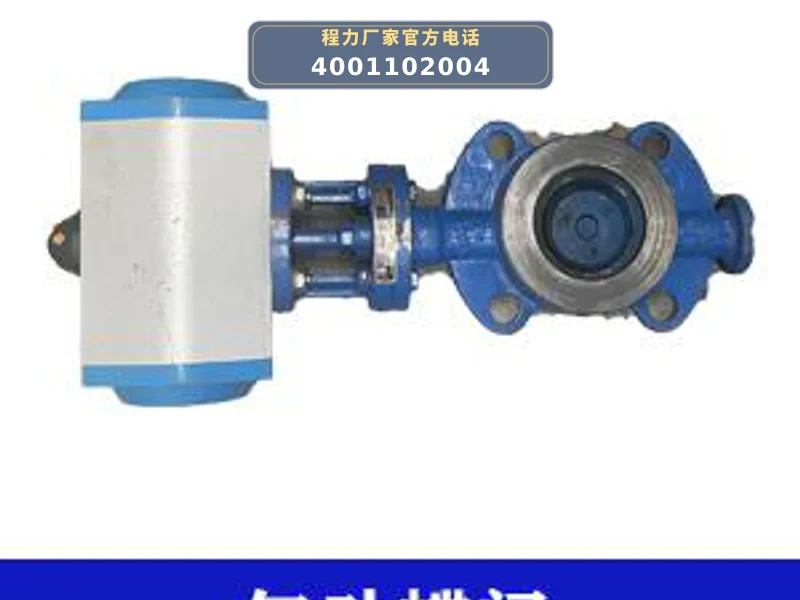

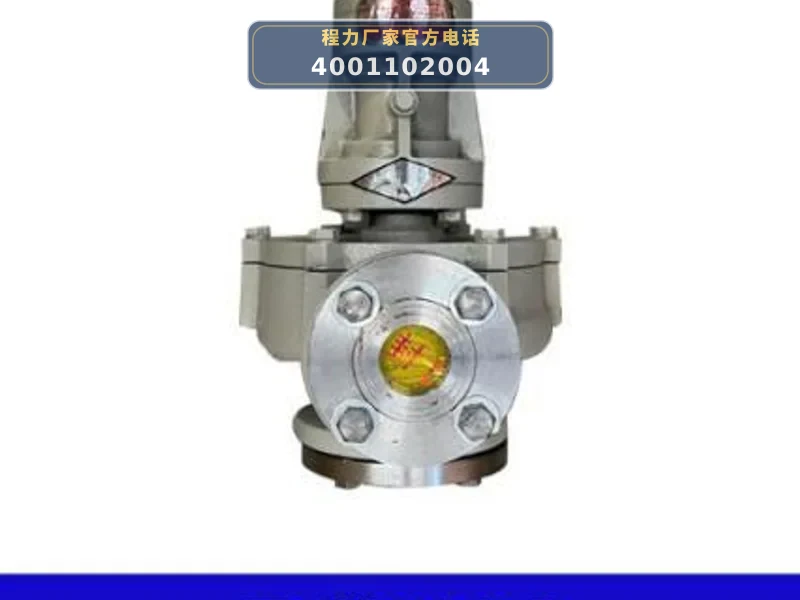

• 1. 作业前检查：检查沥青泵（QGB950）及管路密封性，确认导热油泵（RY40-25-160）油位正常；检查气动蝶阀（CLD6H3-16C）和截止阀（PN16DN50）开闭灵活；检查36个气动沥青喷嘴是否畅通。
• 2. 加热系统操作：启动7kW汽油发电机，开启燃烧器（G20）加热导热油，通过温度传感器（WZP-230）监控导热油温度，手动开关控制加热时间，待沥青达到作业温度后开始洒布。

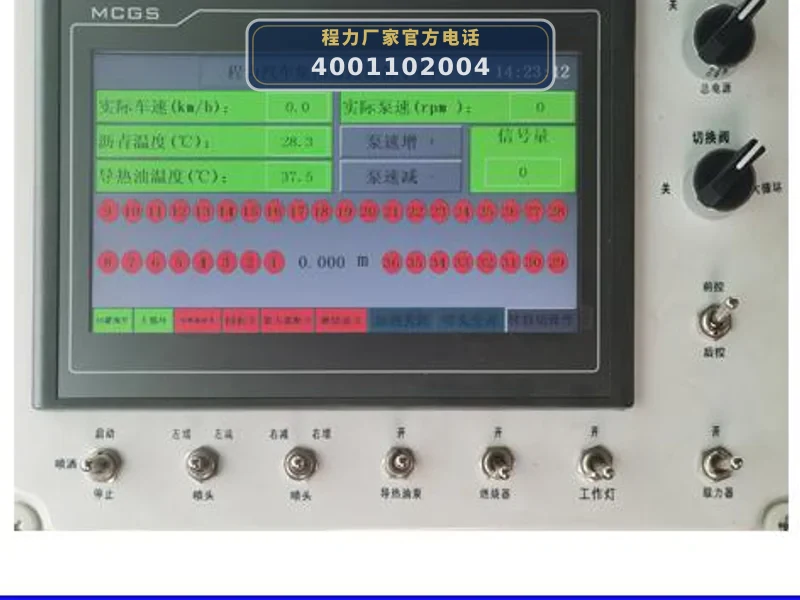

• 3. 洒布作业操作：在驾驶室通过PLC控制系统设定洒布量（0.25-3L/㎡），速度传感器（GTS211B-N016）实时监测车速，自动调节沥青泵流量；尾部喷嘴一控一，可单独开启或关闭，实现任意喷洒宽度。
• 4. 作业后清洗：关闭沥青泵和加热系统，使用气动清洗或柴油清洗系统冲洗管路、喷嘴及沥青泵内部，防止沥青凝固堵塞；清洗后检查过滤网，清理杂质。
• 5. 定期保养：每100小时检查沥青泵（QGB950）密封件和轴承，更换润滑油；检查比例阀（CL-BLTS120.00）和速度传感器接线；清理燃烧器（G20）喷嘴积碳；检查发电机机油和燃油。
• 6. 长期停放维护：若长期停放，应排空罐内沥青，清洗所有管路并吹干；断开蓄电池负极；对液压系统进行防锈处理；覆盖整车防止日晒雨淋。
