CL5220TPS6ADZ型大流量排水抢险车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

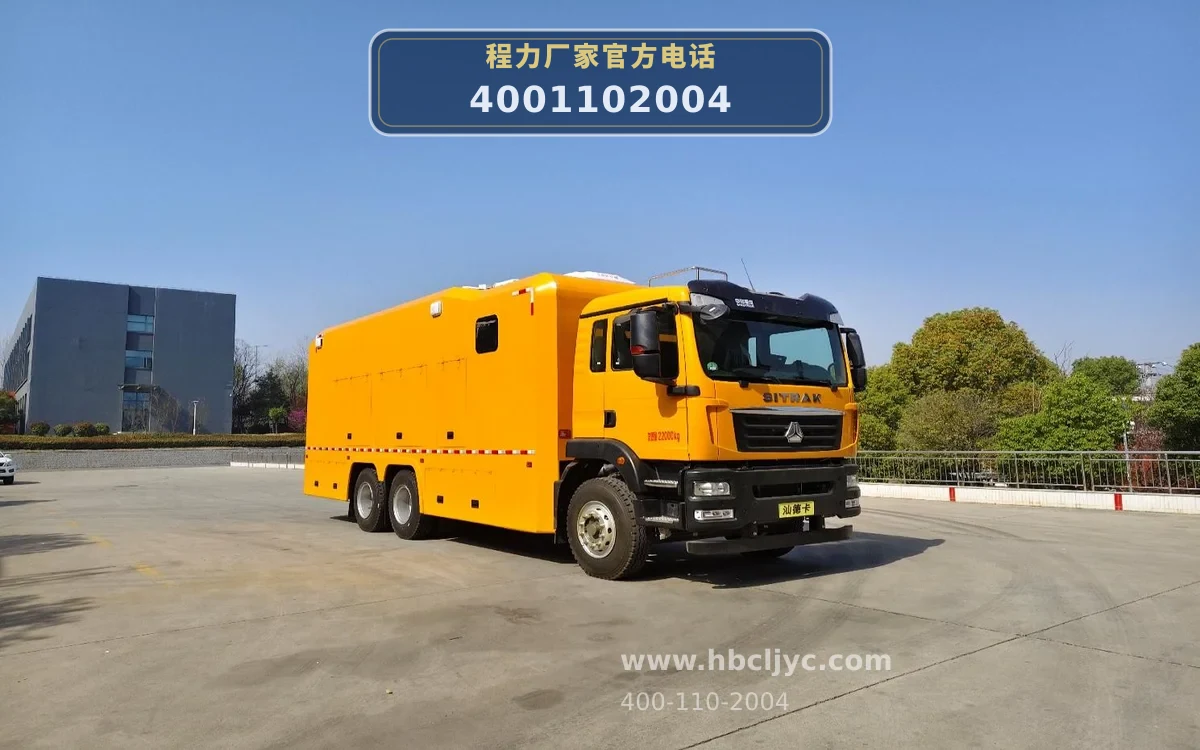

CL5220TPS6ADZ型大流量排水抢险车以ZZ5256XXYN504GF1底盘为动力平台，可选配德国曼290马力（213kW）或350马力（257kW）发动机，通过底盘取力器驱动发电机组。整车总质量22000kg，轴距4300+1350mm，厢体为全封闭隔音结构，集成发电机组、控制柜、便携式潜水泵等专用装置。

作业时，发电机组（常用功率200kW，额定电压220/380V，频率50Hz）启动，为6台便携式潜水泵供电。每台潜水泵通过变频控制柜实现流量无级调节，单泵流量500m³/h，总流量3000m³/h，扬程10m。潜水泵配备聚氨酯浮圈，可在深水区漂浮作业；排水带采用DN200mm涤纶长丝编织软管，单泵配50米（2根25米），通过快速接头连接，将积水排至远处。

车辆还配备液压支撑腿（选装），驻车时展开可稳定车身；外部照明灯（选装）可升降1.8m，实现365°水平旋转照明；内部LED照明由发电机组或底盘电瓶供电，可切换。整车通过接地桩和接地电缆确保作业安全，并配有倒车影像辅助行驶。

06 / 适用作业场景

• 城市内涝应急排水：针对城市隧道、地下车库、下沉立交桥等低洼区域积水，车辆可快速抵达现场，6台便携式潜水泵可分散布置于狭窄空间，单泵重量仅32kg，便于人工搬运，总排水能力3000m³/h，迅速降低积水水位。
• 市政工程与管道维护：利用潜水泵的高压冲洗功能（通过变频控制调节流量），可冲开下水道堵塞物，配合排水带进行管道清理和工业管道维护作业。
• 抗旱救灾与农业灌溉：车辆可行驶至农田、河渠等区域，利用潜水泵从水源取水，通过排水带输送到灌溉区域，满足抗旱救灾或临时灌溉需求。
• 防汛抢险与应急保障：作为移动式排水泵站，车辆可快速部署于堤坝、水库等防汛重点区域，提供大流量排水支持，同时发电机组可为现场应急设备供电（外供电源插座5kW）。

07 / 产品核心优势

• 大流量排水能力：配备6台便携式潜水泵，单泵流量500m³/h，总流量3000m³/h，扬程10m，可满足大面积积水快速排出的需求。
• 高效发电机组集成：搭载200kW发电机组，底座油箱容积可支持全负荷运行8小时，控制系统可一键智能化监控水温、油压、转速、频率及电压电流等参数，满足长时间不间断作业。

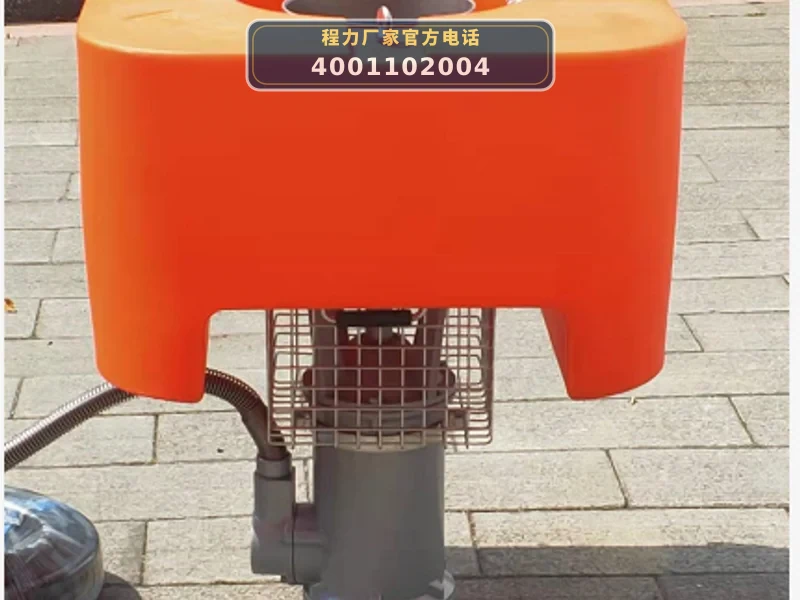

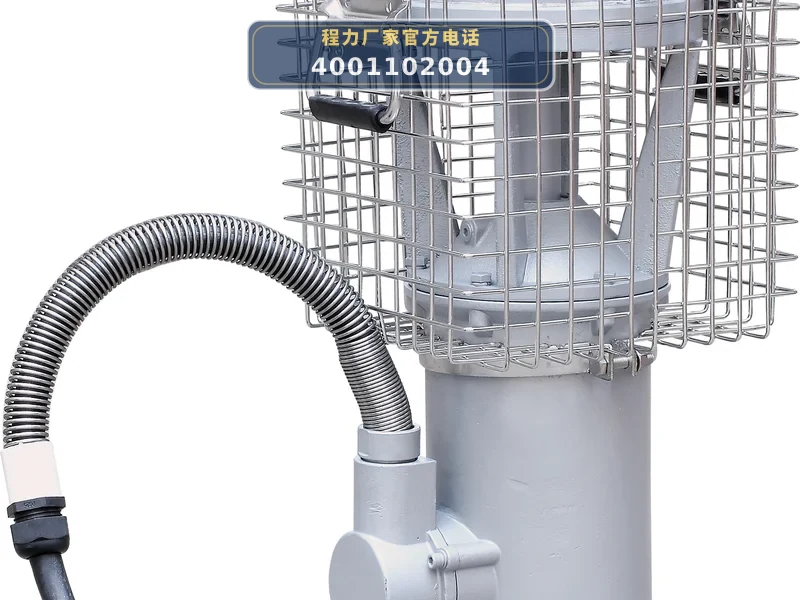

• 便携式潜水泵灵活部署：单泵重量仅32kg，配备20米电缆和聚氨酯浮圈，可在狭窄空间、深水区灵活布置，适应城市隧道、地下车库等复杂环境。
• 全封闭隔音厢体：厢体采用防火、阻燃、防雨、防尘、防锈材料，具备隔音降噪功能，运行噪音不超过75dB，进排风口安装防雨百叶窗，确保环保和舒适性。
• 多种底盘动力可选：可选用德国曼290马力（213kW）、350马力（257kW）或潍柴350马力发动机，匹配重汽8档或10档变速箱，满足不同动力需求。

08 / 操作与保养

• 发电机组检查：作业前检查发电机组机油、冷却液、燃油量，确认电瓶总闸闭合，控制系统各仪表显示正常。启动后观察水温、油压、转速、频率是否在正常范围。
• 潜水泵与变频控制柜操作：将潜水泵放入水中，确保浮圈正确安装，连接电缆至变频控制柜。通过变频器调节泵的流量大小，避免空转。作业后清洗泵体，检查电缆有无破损。

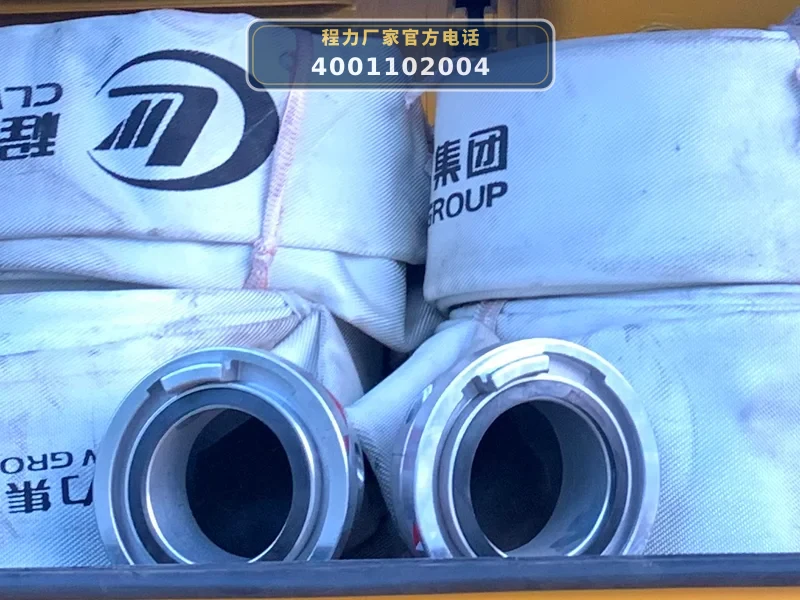

• 排水带连接与收纳：使用快速接头连接排水带，确保密封。作业后清洗排水带内外，晾干后折叠卷起存放，避免尖锐物刺穿。

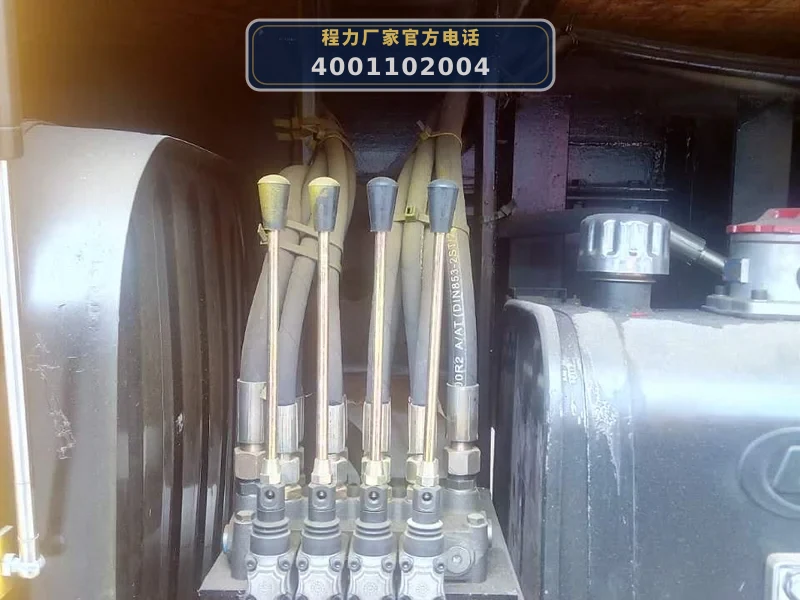

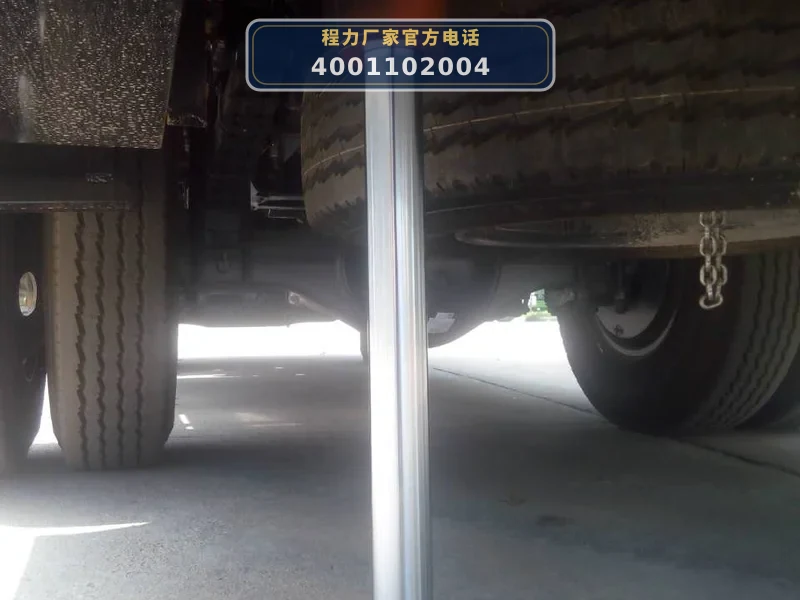

• 液压支撑腿（选装）使用：驻车时展开四只液压支撑腿，通过多路阀组控制，单支腿静载荷5吨，加装双向液压锁，确保车身稳定。收回前清理支腿底部杂物。

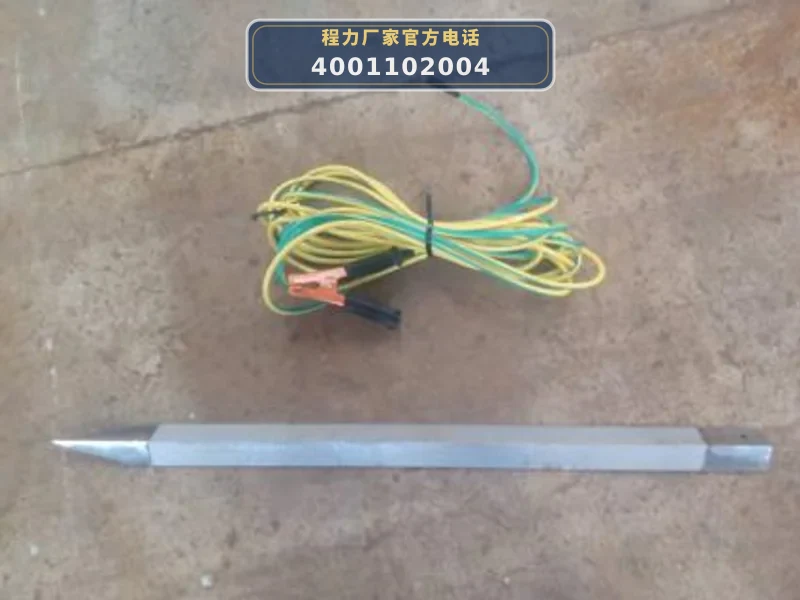

• 接地装置与安全防护：作业前将接地桩打入地面，连接接地电缆至车厢接地桩头，接地线截面积15mm²，长度10m，确保漏电保护有效。定期检查接地线及桩头腐蚀情况。
