CL5250GLQ6BLS型陕汽德龙16方沥青洒布车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CL5250GLQ6BLS型沥青洒布车以陕汽德龙SX1259LB9F1底盘为动力平台，搭载潍柴WP6H270E61发动机（功率199kW/270马力），通过取力器驱动液压系统，为整车作业提供动力。底盘轴距1800+4000mm，总质量25000kg，整备质量12200kg，额定载质量12670kg，罐体有效容积14.0m³（公告总容量14.67m³），可装载乳化沥青、热沥青、改性沥青等介质。

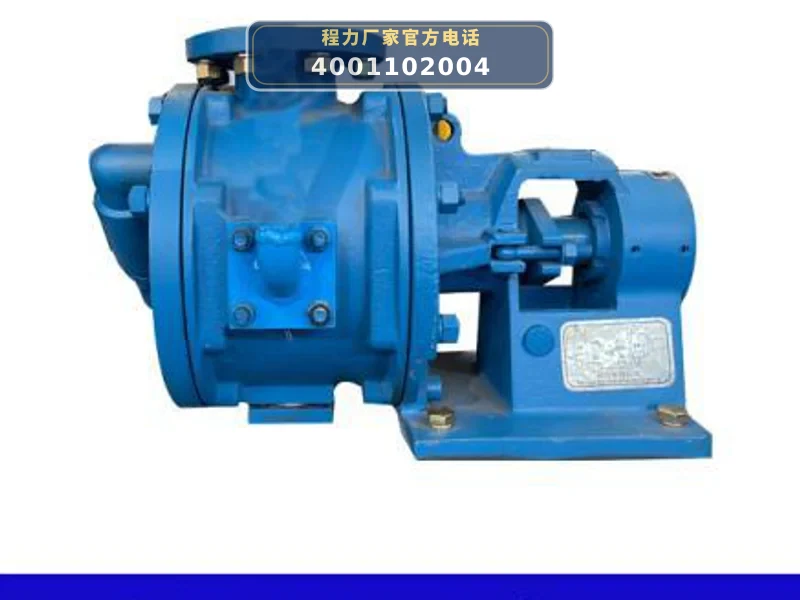

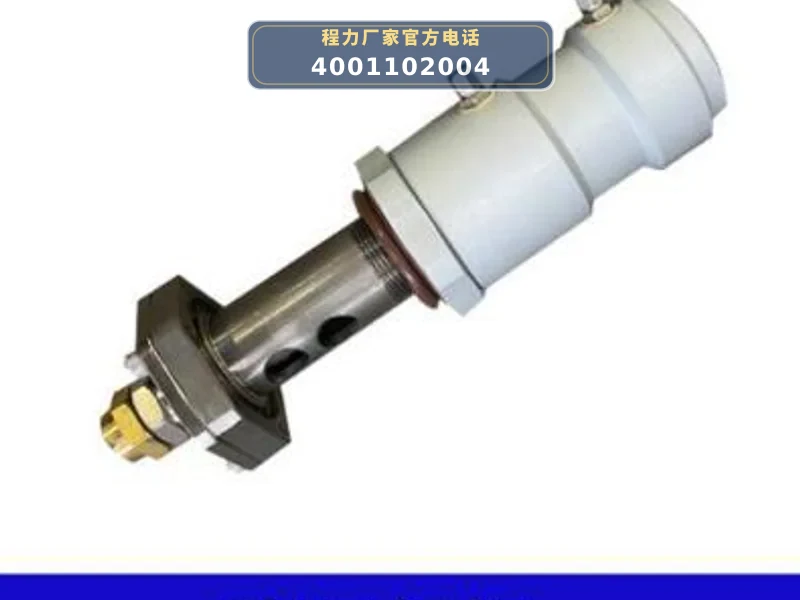

作业时，沥青泵（QGB950，流量950L/min）将罐内沥青抽出，经导热油循环加热系统（燃烧器G20加热导热油）保持沥青温度，通过比例阀（CL-BLTS120.00）调节流量，再经36个气动沥青喷嘴（一控一控制）均匀喷洒至路面。喷洒杆采用三段折叠式结构，可上下调节、左右展开，标准洒布宽度4.5m（可选装6米喷杆），洒布量可在0.2-3L/㎡范围内设定，误差±2%。控制系统采用PLC控制，可在驾驶室内或尾部备用操作平台完成操作，并配备速度传感器（GTS211B-N016）和温度传感器（WZP-230）实时监控作业参数。作业后可通过自带气动清洗或柴油清洗系统清理管路。

06 / 适用作业场景

• 高等级公路沥青路面透层洒布：适用于高速公路、国道、省道等沥青路面底层的透层油洒布，利用16m³罐体容量和0.2-3L/㎡可调洒布量，满足大面积连续作业需求。
• 桥梁及隧道防水层施工：用于桥梁桥面、隧道衬砌等结构的防水层沥青洒布，36个喷嘴一控一控制可精确调节喷洒宽度，适应狭窄或异形作业面。
• 市政道路粘结层洒布：适用于城市道路沥青路面加铺时的粘结层洒布，三段折叠式喷洒杆可避开路缘石、井盖等障碍物，提升施工灵活性。
• 机场跑道及停车场沥青施工：利用陕汽底盘承载能力（总质量25000kg）和950L/min沥青泵流量，可连续完成大面积沥青洒布，提高施工效率。

07 / 产品核心优势

• 1. 大容量罐体与高效沥青泵：罐体容积16m³（公告有效容积14.0m³），匹配QGB950沥青泵（流量950L/min），减少加料频次，适合长距离连续作业。
• 2. 精准洒布控制系统：PLC控制系统配合速度传感器和温度传感器，洒布量0.2-3L/㎡可调，误差±2%，36个喷嘴一控一独立控制，实现任意喷洒宽度调节。
• 3. 双操作平台与便捷操控：驾驶室内和尾部备用操作平台均可完成洒布作业，方便司机一人操作；三段折叠式喷洒杆可上下调节、左右展开，有效避开障碍物。
• 4. 可靠加热与保温系统：燃烧器（G20）加热导热油循环升温，罐体采用岩棉保温层（厚度50mm），温度达到设定值后自动关闭，确保沥青恒温喷洒。
• 5. 陕汽德龙底盘高承载与国六排放：底盘型号SX1259LB9F1，轴距1800+4000mm，潍柴270马力发动机，国六排放，10.00R20钢丝胎，承载能力强，满足各类道路施工工况。

08 / 操作与保养

• 1. 作业前检查：检查沥青泵QGB950、比例阀CL-BLTS120.00、气动蝶阀CLD6H3-16C及管路密封性；确认导热油泵RY40-25-160运转正常，导热油液位充足；检查36个气动沥青喷嘴是否畅通，速度传感器GTS211B-N016和温度传感器WZP-230接线牢固。

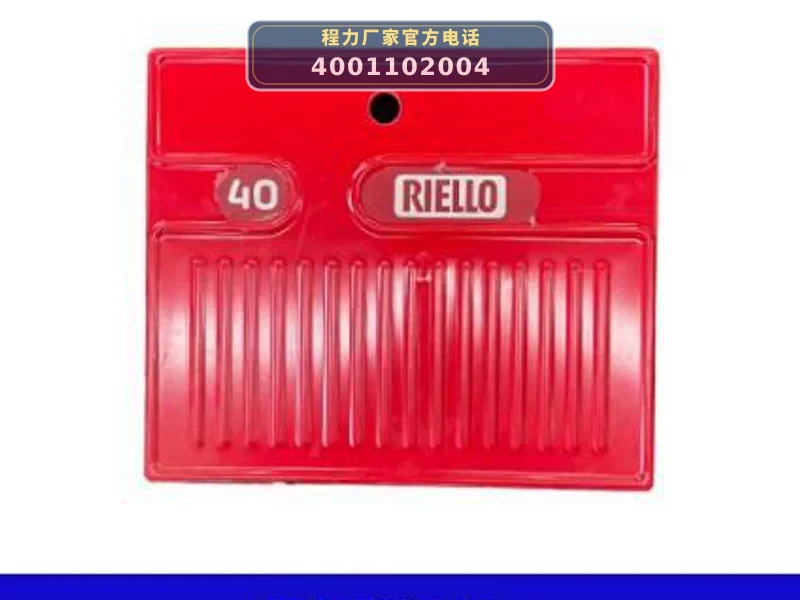

• 2. 加热系统操作：启动燃烧器G20加热导热油，通过导热油循环加热罐内沥青至设定温度（温度传感器反馈），达到后自动关闭燃烧器；注意观察燃烧器火焰状态，定期清理喷嘴积碳。

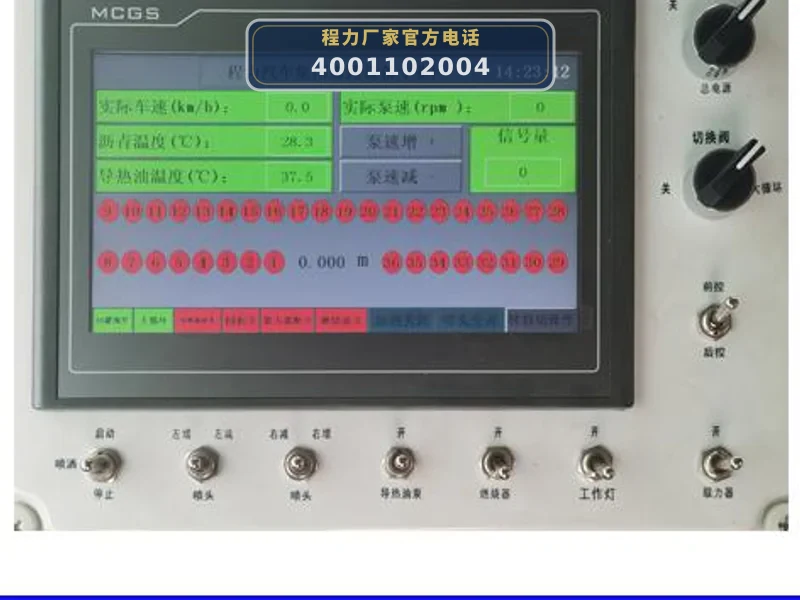

• 3. 洒布作业操作：在驾驶室PLC控制面板设定洒布量（0.2-3L/㎡）和洒布宽度；通过一控一模式选择开启喷嘴数量；作业时保持车速稳定，利用速度传感器自动调节沥青泵流量。尾部备用操作平台可用于应急操控。
• 4. 清洗与保养：作业结束后立即使用柴油清洗系统或气动清洗功能冲洗管路、喷嘴和沥青泵，防止沥青凝固堵塞；定期更换过滤网，检查截止阀PN16DN50密封性；发电机（7kW汽油，可选装柴油）需按说明书保养。
• 5. 长期停放注意事项：罐内沥青排空后，用柴油彻底清洗并吹干；各阀门处于关闭状态；液压系统检查油位；底盘按陕汽保养手册进行发动机、变速箱、轮胎等常规保养。
