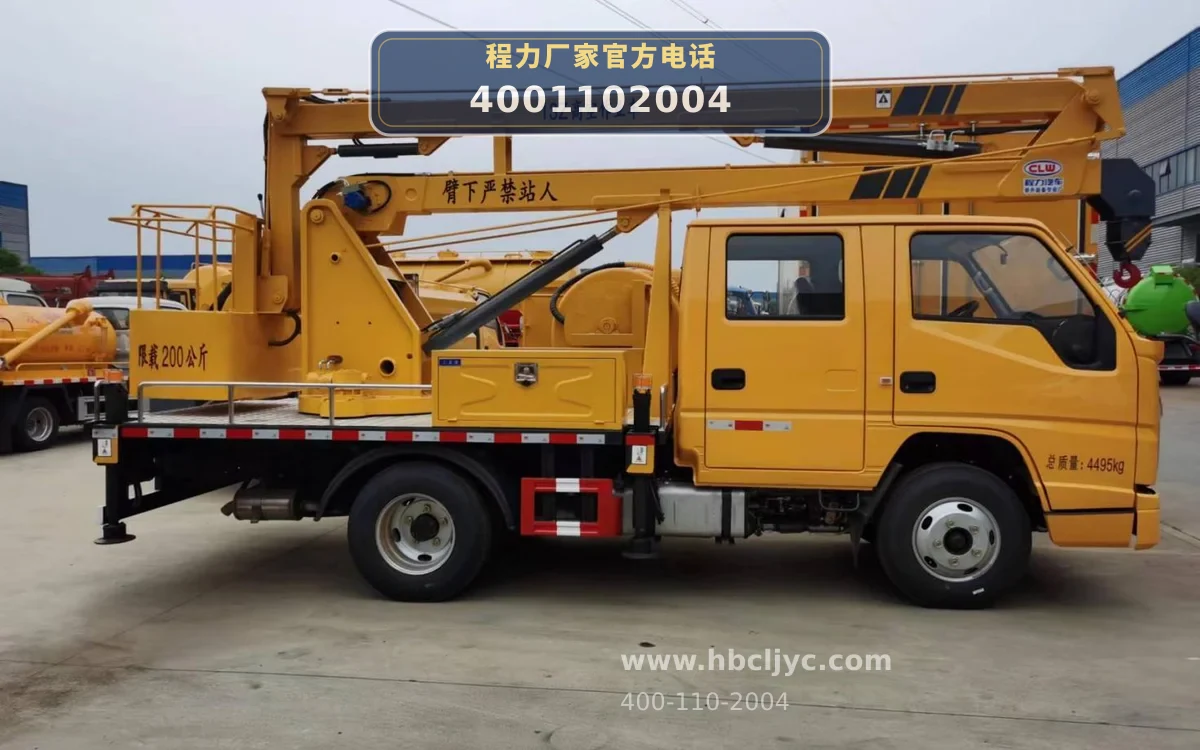

CLW5042JGK6HX型江铃13米高空作业车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5042JGK6HX型高空作业车以江铃JX1041TSC26底盘为动力平台，搭载JX4D30B6H发动机（最大功率85kW，国VI排放），通过机械取力系统驱动液压油泵，为整车液压系统提供动力。

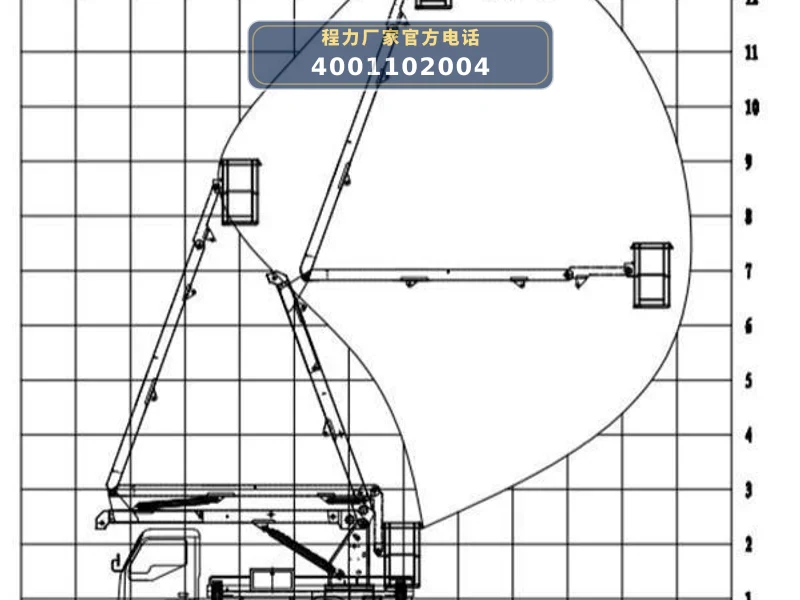

作业时，首先操作支腿液压系统将四个支腿展开并支撑地面，确保车辆水平稳定。然后通过多路操作阀控制臂架、转台和工作平台的动作：转台可实现360度连续回转，折臂式臂架通过液压油缸伸缩和变幅，将工作平台举升至最大13米高度。工作平台额定载荷200kg，可搭载作业人员和工具。

作业结束后，臂架及工作平台复位，收起支腿，脱开液压油泵，车辆即可行驶。整车液压系统包含平衡阀、双向液压锁、限流阀等安全装置，确保动作平稳可靠。

06 / 适用作业场景

• 电力抢修作业：适用于10kV及以下电力线路的抢修、维护，工作平台可载人升至13米高度，360度回转便于接近杆上设备。
• 通讯设施维护：用于通讯基站天线、线路的安装与检修，折臂结构可灵活跨越障碍物，适应城市复杂环境。
• 路灯照明维修：对城市道路、小区、广场的路灯进行灯具更换、线路检修，车辆外形尺寸5998×2000×2950mm，轴距2800mm，通过性好，可进入狭窄街道。
• 园林树木修剪：用于行道树、景观树的高空修剪作业，工作平台可搭载修剪工具，折臂可调整作业角度。
• 石化、通信等行业高空作业：适用于石化厂区设备检修、通信铁塔维护等需要高空作业的场景，总质量4495kg，蓝牌C照驾驶。

07 / 产品核心优势

• 蓝牌C照，市区通行便利：整车总质量4495kg，外形尺寸5998×2000×2950mm，符合蓝牌标准，C照即可驾驶，通过性好，适用于狭小空间和市区作业。
• 13米最大作业高度，360度连续回转：最大作业高度13米，工作平台额定载荷200kg，转台可360度连续回转，作业范围广，无死角。
• 江铃115马力发动机，国VI排放：搭载江铃JX4D30B6H发动机，最大功率85kW（115马力），国VI排放，动力充足，节能环保。
• 双排驾驶室，可乘坐5人：双排座驾驶室，准乘2+3人，可同时运输作业班组，提高工作效率。
• 液压系统安全可靠：配备平衡阀、双向液压锁、限流阀等安全装置，支腿液压系统确保作业稳定，多路操作阀控制精准。

08 / 操作与保养

• 作业前检查：检查液压油位、管路接头是否渗漏，各操作手柄是否灵活，支腿液压系统工作是否正常。确认支腿下方垫好垫木，车辆处于水平状态。
• 臂架与转台操作：操作多路阀控制臂架升降和转台回转时，应平稳缓慢，避免急速操作导致惯性摆动。升降作业斗时，应使上下臂交替动作，保持最佳作业半径。
• 安全装置检查：定期检查平衡阀、双向液压锁、限流阀功能是否正常，确保紧急情况下能可靠锁止。检查安全带、工作平台护栏是否完好。
• 液压系统维护：每工作100小时检查液压油清洁度和油位，更换滤芯；检查液压油缸、油管有无磨损或渗漏，及时更换密封件。
• 作业后复位：作业完毕，将臂架及工作平台复位至行驶状态，收起支腿，脱开液压油泵，松开手刹车，方可启动行车。
