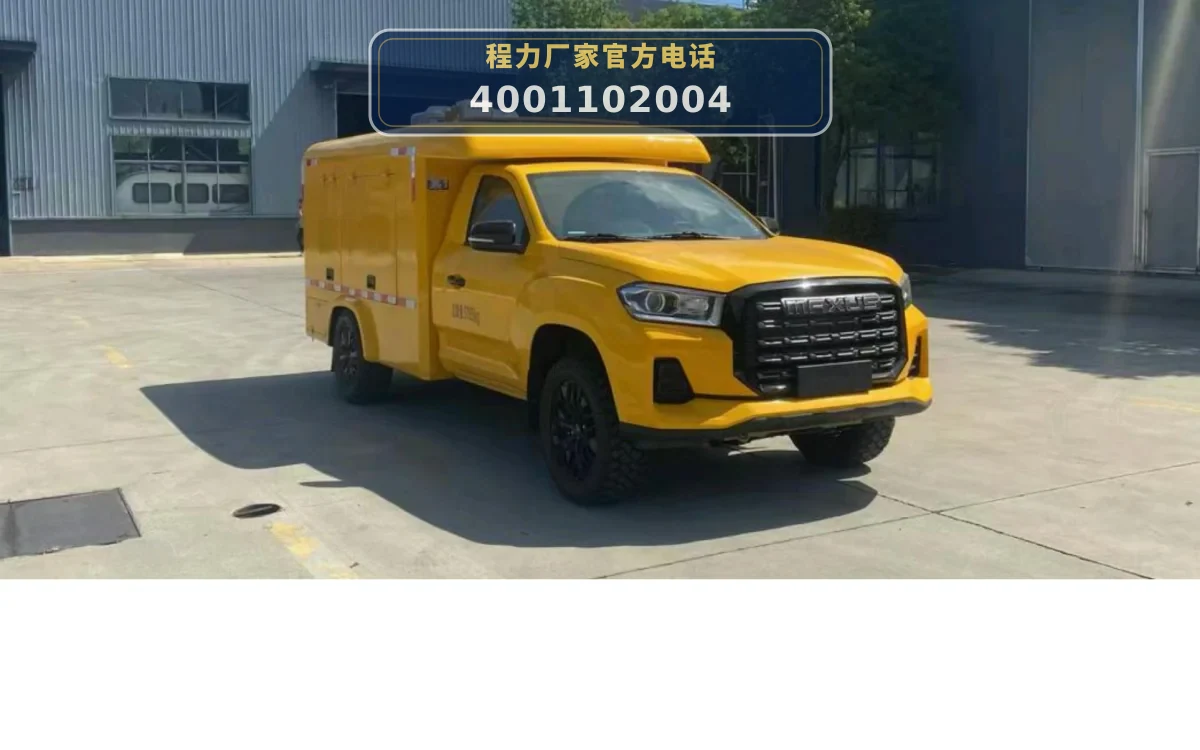

CLW5042XDYADY型大通100kW电源车

01 / 核心技术参数

02 / 动力与传动系统

03 / 上装配置

04 / 工信部公告

05 / 工作原理

CLW5042XDYADY型电源车以上汽大通SH2040E6DD四驱越野皮卡底盘为机动平台，发动机型号SC20M163Q6B，额定功率120kW（163马力），总质量3765kg，轴距3470mm。车辆行驶至作业现场后，通过底盘取力或独立电瓶启动发电机组，实现驻车供电。

发电机组采用YG-100GF型无刷同步发电机，主用功率100kW，额定电压400V/230V，频率50Hz，由4TN92GGE柴油发动机驱动（非道路T3排放）。机组安装于厢体内，通过专用减震器进行二次减震，厢体后侧进风百叶窗、前顶部排风窗组成进排气系统，支持机组冷却与燃烧空气需求。

控制系统采用科迈IG4200+IM210控制器，集成于右侧操作间，实现一键启动、参数显示（电压、电流、频率、功率等）及保护停机（低油压、高水温、超速等）。电力通过车厢右侧快速插座输出，经50米YC3*70+1*35型阻燃电缆连接至用电设备。车辆还配备接地装置（≥10米接地线、≥600mm接地桩）和灭火器，确保作业安全。

06 / 适用作业场景

• 应急抢险供电：适用于自然灾害（如地震、洪水、台风）或事故现场的紧急电力保障。车辆四驱越野底盘通过性好，可快速抵达复杂地形区域，100kW发电机组能满足抢险设备、照明、通信等负荷需求，底座油箱支持全负荷连续运行8小时。
• 临时供电/备用电源：用于市政工程、建筑工地、户外活动、临时会议等场景的临时电力供应。车辆可提供380V/220V双电压输出，通过快速插头与外部设备连接，并具备一次+二次并网功能，可实现台区不停电检修。
• 电网检修与保电：在电网计划检修或突发故障时，电源车可并网或并机运行，为检修区域提供不间断电源，实现零感知电网维护。多机并联功能可扩展总输出容量，满足更大负荷需求。
• 通信/数据中心应急保障：为通信基站、数据中心、医院等关键设施提供应急后备电源。机组采用电子调速、G2级精度，电压和频率稳定性高（稳态电压偏差≤±0.5%），适合精密设备供电。

07 / 产品核心优势

• 1. 四驱越野底盘，机动性强：采用上汽大通SH2040E6DD四驱越野皮卡底盘，轴距3470mm，接近角33°，离去角14°，最高车速145km/h，可适应复杂路况，快速到达抢险现场。
• 2. 100kW大功率发电机组，全负荷续航8小时：搭载YG-100GF无刷发电机组，主用功率100kW，底座油箱容积满足全负荷连续运行8小时，满足长时间应急供电需求。
• 3. 智能控制系统，一键操作：配备科迈IG4200+IM210控制器，LCD中文显示机组参数（电压、电流、频率、功率等），一键启动/停机，具备低油压、高水温、超速等保护功能，操作便捷安全。
• 4. 并网/并机功能，应用灵活：具备一次+二次并网能力，可实现台区不停电检修；支持多机并联，扩展输出容量，适应不同规模负荷。
• 5. 低噪音、高防护车厢：厢体采用降噪设计，平均噪音≤85dB(A)（距中心1米、高度1.6米处）；控制系统防尘防水等级≥IP44，电力输出箱具备防水防尘、抗冲防震特性。

08 / 操作与保养

• 1. 发电机组日常检查：每日启动前检查机油油位、冷却液液位、燃油量及电瓶电压。机组型号YG-100GF，发动机4TN92GGE，润滑系统总容量8.8L，冷却液容积4.185L。检查空气滤清器指示器，必要时清洁或更换。
• 2. 进排气系统维护：定期检查厢体后侧进风百叶窗及前顶部排风窗，确保无堵塞、无杂物。不锈钢丝网防鼠网应完好，手动百叶窗开闭灵活。进气有效面积约为水箱散热面积的1.2～1.5倍，需保持通畅。
• 3. 电力输出系统检查：检查车厢右侧快速插座及电缆绞盘，电缆型号YC3*70+1*35，长度50米，两端连接器（快速插头、铜鼻子）应无氧化、无松动。接地装置包括≥10米接地线和≥600mm接地桩，每次作业前检查连接可靠性。
• 4. 控制系统与安全装置：操作间内控制器（科迈IG4200+IM210）应显示正常，无报警代码。测试急停开关功能。检查灭火器（2个干粉灭火器）压力表是否在绿区，厢体内安全警示标牌清晰。
• 5. 底盘与减震系统：检查厢体与底盘之间的橡胶减震垫（厚20mm）是否老化或破损，发电机组与厢体之间的专用减震器是否紧固。底盘按SH2040E6DD保养手册进行定期保养，包括发动机、变速箱、四驱系统等。
